Range Rover 3. Электропривод регулировки спинки сиденья





Демонтаж


1. Снимите сиденье в сборе.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

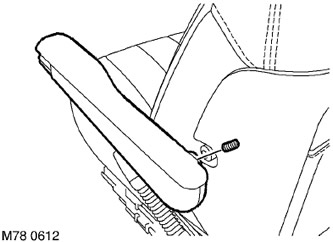

2. Выверните винт Allen крепления подлокотника.

3. Снимите подлокотник с выступа шарнира.

4. Снимите подголовник.

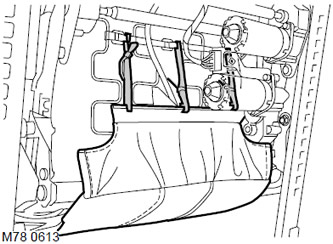

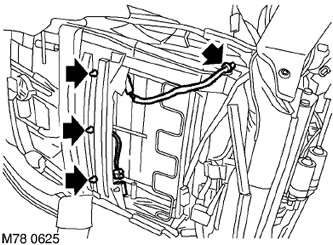

5. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.






6. Освободите скобки крепления обивки спинки к нижней части панели спинки.

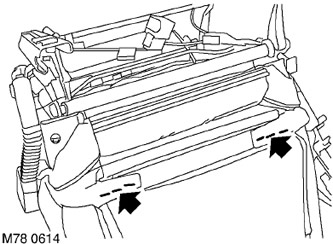

7. Освободите края обивки с обеих сторон панели спинки сиденья.

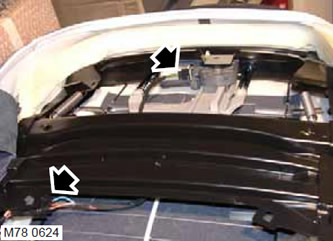

8. Снимите 2 штифта крепления нижней части панели спинки.

9. Отделите панель спинки от сиденья.

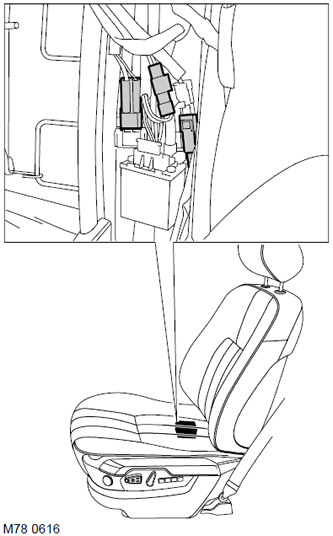

10. Отсоедините колодки от разъемов электродвигателей регулировки подголовника и верхней подушки спинки.






11. Отсоедините колодку кабеля поясничного упора от насоса и золотника.

12. Отсоедините колодку от разъема подогревателя сиденья.






13. Освободите жгут электропроводки спинки из 4 фиксаторов.

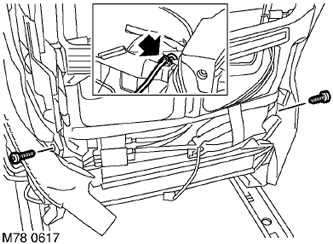

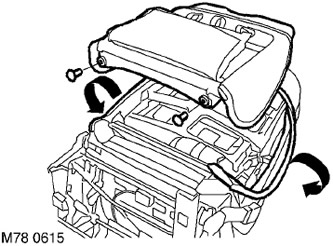

14. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья.

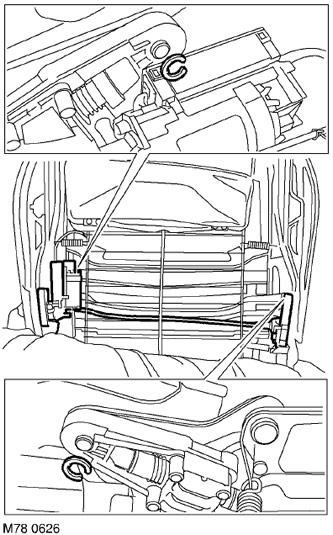

15. Снимите 2 стопорных скобы крепления узла привода.

16. Осторожно снимите узел электропривода с монтажных упоров. Отсоедините приводной трос от узла электропривода.



Сборка


1. Присоедините приводной трос к узлу электропривода.

2. Осторожно установите узел электропривода на монтажные упоры.

3. Установите 2 стопорных скобы крепления узла привода.

4. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.

5. Установите жгут проводов спинки и закрепите его в фиксаторах.

6. Присоедините колодки кабелей к разъемам электродвигателей регулировки положения подголовника и верхней части спинки.

7. Присоедините колодку к разъему подогревателя сиденья.

8. Присоедините колодки кабеля поясничного упора к насосу и золотнику.

9. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.

10. Закрепите оба края обивки подушки сиденья к панели спинки.

11. Закрепите нижнюю часть обивки скобками к панели спинки.

12. Прикрепите натяжные лямки панели спинки к фиксаторам в нижней части сиденья.

13. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.

14. Установите сиденье в автомобиль.
