Range Rover 3. Передняя накладка подлокотника заднего сиденья
Демонтаж
1. Снимите подлокотник в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Подлокотник - заднее сиденье.

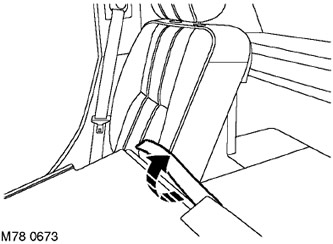

2. Освободите нижнюю отделку обивки валика от рамы спинки.

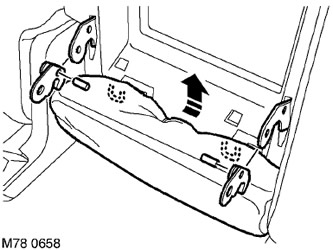

3. Освободите валик в сборе от 2 фиксирующих защелок и снимите валик.
4. Снимите 2 штифта со шплинтами, крепящих левую и правую накладки шарнира.
5. Снимите обе накладки с шарниров.

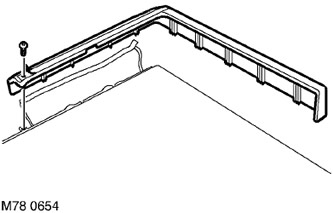

6. Освободите "липучку" чтобы получить доступ к винту крепления подлокотника к угловой накладке спинки сиденья и выверните винт.

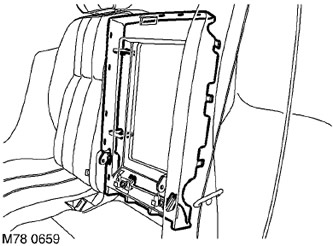

7. Осторожно освободите 11 фиксаторов крепления задней накладки подлокотника к передней накладке и снимите накладку.
8. Осторожно освободите 7 фиксаторов накладки подлокотника и снимите накладку.
Сборка
1. Установите накладку и закрепите ее фиксаторами.
2. Установите обе накладки на шарниры, закрепите штифтами.
3. Установите заднюю накладку подлокотника и закрепите ее фиксаторами.
4. Заверните винт крепления задней накладки подлокотника и закрепите "липучку".
5. Расположите валик в сборе и закрепите его в фиксаторах.
6. Установите и закрепите нижнюю отделку обивки валика к раме.
7. Установите на место подлокотник в сборе.
