Range Rover 3. Обивка подушки переднего сиденья

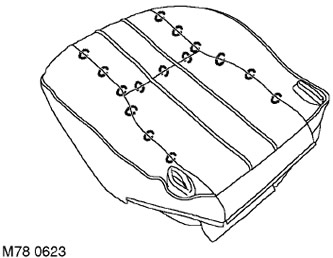

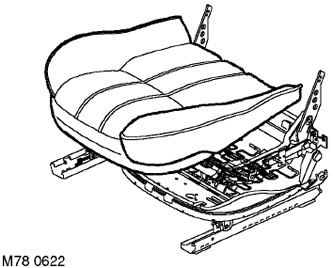

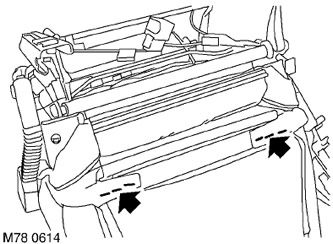

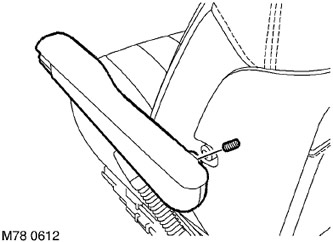

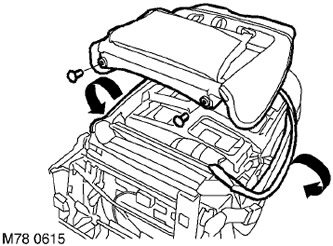

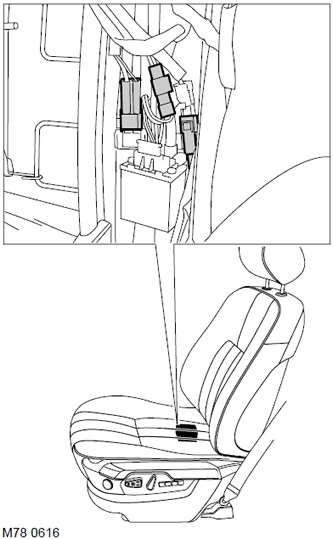

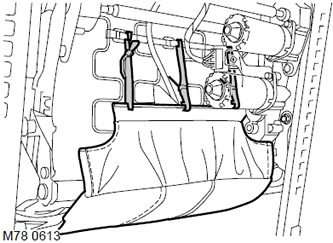

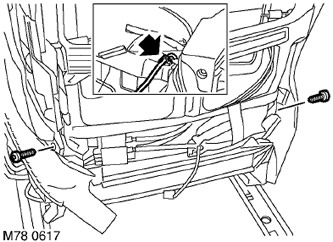

Демонтаж1. Снимите сиденье в сборе. СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье. 2. Выверните винт Allen крепления подлокотника. 3. Снимите подлокотник с выступа шарнира. 4. Выверните винт крепления накладки на внутренней стороне основания сиденья и снимите накладку. 5. Снимите блок выключателей. СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Блок выключателей - запоминание регулировок сиденья. 6. Освободите под сиденьем 3 лямки натяжения панели спинки сиденья. 7. Освободите скобки крепления обивки спинки к нижней части панели спинки. 8. Освободите края обивки спинки с обоих сторон панели спинки сиденья. 9. Снимите 2 штифта крепления нижней части панели спинки. 10. Отделите панель спинки от сиденья. 11. Отсоедините колодку кабеля поясничного упора от насоса и золотника. 12. Отсоедините колодку разъема от кабеля подогревателя сиденья. 13. Освободите кабели от фиксатора и пропустите через обивку спинки. 14. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья. 15. Отделите накладку обивки подушки от задней части рамы. 16. Отделите накладку обивки подушки сиденья от боковых и передней частей рамы. 17. Снимите подушку с обивкой в сборе. 18. Освободите 15 колец крепления обивки к подушке и снимите обивку. Сборка1. Установите обивку на подушку и закрепите ее 15 кольцами. 2. Установите и закрепите подушку с обивкой на раме. 3. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м. 4. Протяните кабель поясничного упора через обивку и закрепите к раме сиденья. 5. Присоедините колодку к разъему подогревателя сиденья. 6. Присоедините колодки кабеля поясничного упора к насосу и золотнику. 7. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки. 8. Закрепите оба края обивки подушки сиденья к панели спинки. 9. Закрепите нижнюю часть обивки скобками степлера к панели спинки. 10. Закрепите натяжные лямки панели спинки к фиксаторам снизу сиденья. 11. Установите блок выключателей. СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Блок выключателей - запоминание регулировок сиденья. 12. Установите накладку основания сиденья и закрепите ее винтами. 13. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м. 14. Установите сиденье в сборе в автомобиль.
