Range Rover 3. Боковое стекло багажного отделения





Требуется следующее оборудование:

  • Режущая проволока и рукоятки
  • Нож Kent
  • Комплект для замены стекла
  • Пистолет для нанесения герметика
  • Стол или стенд, покрытые войлоком для укладки стекла

Демонтаж


1. Снимите накладку стойки "Е" кузова.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.

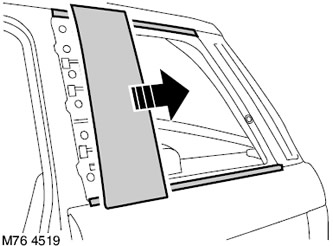

2. Снимите переднюю накладку бокового стекла багажного отделения.

3. Снимите накладку заднего угла кузова.

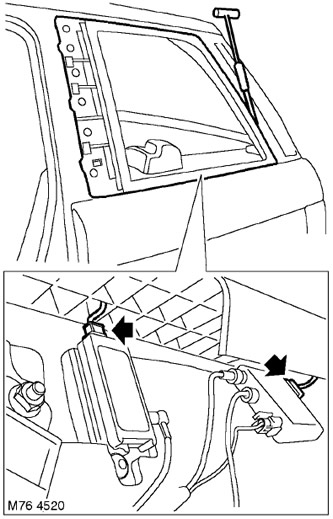

4. Отсоедините колодку разъема от стекла.

5. Защитите наружные поверхности с лакокрасочным покрытием, прилегающие к стеклу.

6. Защитите внутренние кромки кузова прилегающие к стеклу.

7. Осторожно прорежьте и снимите верхний и боковые накладки, чтобы получить доступ к уплотнителю стекла.






8. Снаружи автомобиля резаком Kent осторожно прорежьте герметизирующий слой стекла, прижимая стекло к кузову.

9. При необходимости используйте режущую проволоку для прорезания оставшегося уплотнителя.

10. Снимите боковое неподвижное стекло.



Сборка


1. Осторожно удалите остатки герметика с проема кузова, чтобы получить гладкую поверхность.

2. Протрите стыковочные поверхности проема и стекла растворителем.

3. Обработайте травильным раствором фосфорной кислоты поверхности кузова, на которых выступает чистый металл.

4. Нанесите грунт на протравленные места рамы двери.

5. Нанесите слой специального грунта на стыковочную поверхность стекла и дайте грунту высохнуть.

6. Нанесите обновляющий состав на слой старого герметика на кузове и дайте просохнуть.

7. Установите предварительно обрезанный наконечник на картридж с уплотняющим составом, снимите крышку, встряхните картридж и установите его на пистолет для нанесения уплотнителя. При необходимости измените форму наконечника для получения требуемого сечения валика уплотнителя.

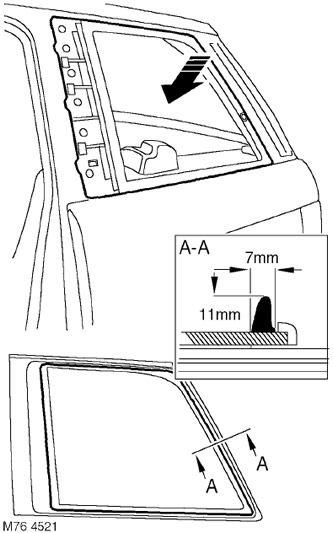

8. Нанесите непрерывный валик герметизирующего состава на стекло, как показано на рисунке.

9. Установите стекло и выровните его в проеме кузова. Слегка прижмите стекло для плотного соединения герметика с проемом кузова.

10. Присоедините колодку кабеля.

11. Установите накладку заднего угла кузова.

12. Снимите защитный слой и остатки ленты.

13. Проверьте герметичность уплотнения. При необходимости нанесите дополнительное количество герметизирующего материала. Если для проверки герметичности используется вода, то дайте уплотнителю высохнуть перед проверкой. Обработайте струей воды периферийную поверхность стекла двери и проверьте, протекает ли вода в салон. Отметьте места протечки. Высушите стекло и герметик, после чего нанесите дополнительное количество герметизирующего материала.

14. Установите переднюю накладку бокового стекла багажного отделения.

15. Установите на место накладку стойки "Е" кузова.
