Range Rover 3. Аккумуляторная батарея блока аварийного отключения (SRS)

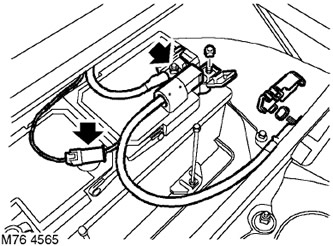

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией. ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее. Демонтаж1. Выполните все правила безопасности при работе с системами пассивной безопасности. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS). 2. Снимите крышку и отверните гайку, которая крепит "положительную" клемму к блоку аварийного отключения аккумуляторной батареи. Отведите "положительную" клемму в сторону. 3. Снимите крышку и ослабьте гайку крепления блока аварийного отключения к терминальному наконечнику аккумуляторной батареи. 4. Отсоедините колодку от разъема блока аварийного отключения аккумуляторной батареи. 5. Снимите крышку и отверните гайку крепления блока аварийного отключения к корпусу соединительной коробки. 6. Снимите блок аварийного отключения аккумуляторной батареи. СборкаПРИМЕЧАНИЕ: При необходимости замены компонента системы SRS следует записать штрих-код нового компонента. 1. Убедитесь в чистоте терминальных выводов аккумуляторной батареи. 2. Установите блок аварийного отключения в соединительную коробку, наверните гайку и затяните ее с моментом 25 Н·м. Установите крышку. 3. Присоедините блок аварийного отключения к "положительному" терминальному наконечнику аккумуляторной батареи и затяните гайку. Установите крышку. 4. Наденьте "положительную" клемму на блок аварийного отключения, наверните гайку и затяните ее с моментом 25 Н·м. Установите крышку. 5. Присоедините колодку к разъему блока аварийного отключения аккумуляторной батареи. 6. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
