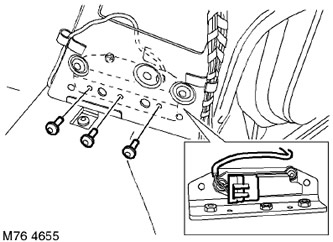

Range Rover 3. Датчик удара боковой

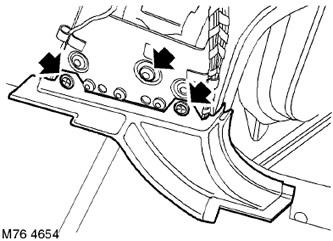

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией. ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее. Демонтаж1. Выполните все правила безопасности при работе с системами пассивной безопасности. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS). 2. Снимите накладку средней стойки "В" кузова. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "В" - верхняя. 3. Снимите передний и задний прижимы коврового покрытия пола. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фиксирующая накладка - передняя часть коврового покрытия пола. 4. Выверните винт Torx крепления катушки ремня безопасности к стойке "В", и сместите катушку в сторону. 5. Снимите 2 фиксатора, крепящих прижим коврового покрытия пола к стойке "В", и снимите прижим. 6. Выверните и выбросите 3 винта Torx крепления кронштейна датчика бокового удара к стойке "В". 7. Освободите кабель из фиксаторов и снимите колодку с разъема датчика бокового удара. 8. Снимите датчик бокового удара и кронштейн датчика со стойки "В". СборкаПРИМЕЧАНИЕ: При необходимости замены компонента системы SRS следует записать штрих-код нового компонента. 1. Установите датчик бокового удара и кронштейн датчика на стойку "В", закрепите фиксаторами кабель датчика и присоедините колодку кабеля к разъему датчика. 2. Заверните новые винты в отверстия кронштейна датчика бокового удара и затяните их с моментом 8 Н·м. 3. Установите катушку втягивающего механизма на стойку "В", заверните винт Torx и затяните его с моментом 31 Н·м. 4. Установите центральный прижим коврового покрытия пола и прикрепите его к центральной стойке фиксаторами. 5. Установите передний и задний прижимы коврового покрытия пола. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фиксирующая накладка - передняя часть коврового покрытия пола. 6. Установите на место накладку средней стойки "В" кузова. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка " В" - верхняя. 7. Присоедините "отрицательную" клемму к аккумуляторной батарее.
