Range Rover 3. Резиновая втулка опоры главной передачи задняя
Демонтаж
1. Поднимите автомобиль на подъемнике.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Снимите задний карданный вал.

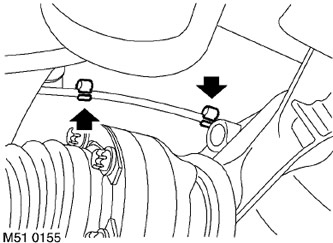

4. Освободите фиксаторы, крепящие шланг вентиляции картера главной передачи к кузову.
5. Подоприте картер главной передачи домкратом.

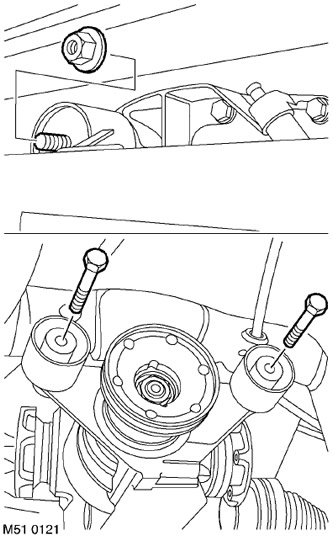

6. Снимите 2 винта и 1 болт с гайкой, крепящие картер главной передачи к подрамнику.
7. Осторожно опустите домкрат, так чтобы главная передача с приводными валами покоилась на нижних рычагах подвески.
8. Поверните картер главной передачи примерно на 135°, чтобы получить доступ к втулке, и закрепите его в стороне.
9. Отметьте установочное положение резиновой втулки относительно метки на подрамнике.

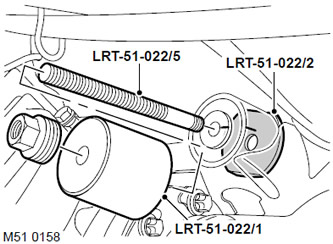

10. Установите приспособление LRT-51-022/2 на подрамник, проденьте стержень LRT-51-022/5 через отверстие в резиновой втулке и вверните его в LRT-51-022/2.
11. Установите приспособление LRT-51-023/1 на стержень LRT-51-023/5, наверните гайку на стержень и затяните ее от руки.
12. Снимите резиновую втулку с заднего подрамника.
13. Разберите приспособления и отправьте резиновую втулку в утилизацию.
Сборка
1. Очистите гнездо в подрамнике под резиновую втулку и стыковочные поверхности.
2. Нанесите смазку для резинотехнических изделий на новую резиновую втулку и на внутреннюю поверхность гнезда.

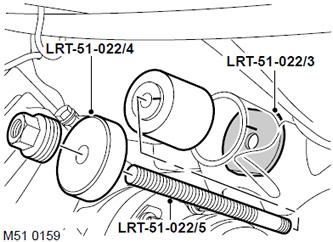

3. Расположите приспособление LRT-51-022/3 на подрамнике.
4. Соедините стержень LRT-51-022/5 с приспособлением LRT-51-022/3.
5. Установите новую резиновую втулку на стержень LRT-51-022/5.
6. Установите приспособление LRT-51-022/4 на стержень LRT-51-022/5, наверните гайку на стержень и затяните ее от руки.
7. Установите резиновую втулку в гнездо заднего подрамника.
8. Снимите и разберите все приспособления.
9. Установите домкрат и поднимите главную передачу в требуемое положение.
10. Заверните новые винты и болт с гайкой, крепящие картер главной передачи к подрамнику и затяните два передние винта с моментом 100 Н·м, а гайку с болтом - с моментом 165 Н·м.
11. Уберите домкрат из-под картера главной передачи.
12. Закрепите шланг вентиляции картера главной передачи в фиксаторах на кузове.
13. Установите задний карданный вал.
14. Присоедините отрицательную клемму к аккумуляторной батарее.
