Range Rover 3. Карданный вал задний
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Снимите систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

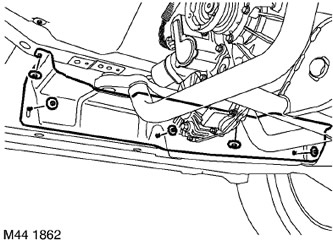

4. Только для моделей с бензиновым двигателем:отверните 5 гаек крепления левого теплового экрана. Снимите тепловой экран.

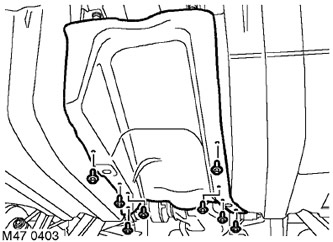

5. Снимите 8 гаек крепления центрального теплового экрана и снимите экран.

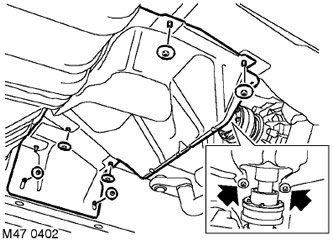

6. Выверните 8 винтов с шестигранной головкой, крепящих тепловой экран топливного бака, и снимите экран.
7. Поднимите автомобиль так, чтобы карданный вал мог проворачиваться.
8. Нанесите на карданный вал монтажные метки для облегчения последующей сборки.

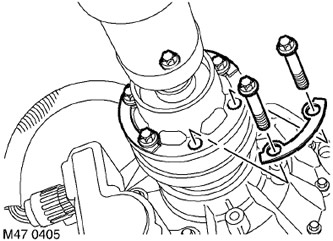

9. Снимите 6 гаек и болтов крепления карданного вала к фланцу хвостовика главной передачи.
10. Отделите карданный шарнир от фланца хвостовика главной передачи и поддержите карданный вал.
ВНИМАНИЕ: Чтобы не повредить защитный чехол или шарнир, не допускайте, чтобы карданный вал повис на шарнире.

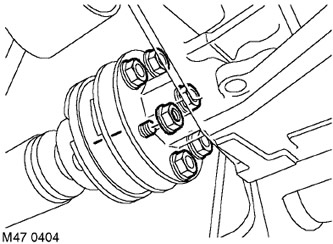

11. Выверните 6 винтов типа Torx крепления карданного вала к фланцу раздаточной коробки.
12. Отделите карданный шарнир от фланца раздаточной коробки и поддержите карданный вал.

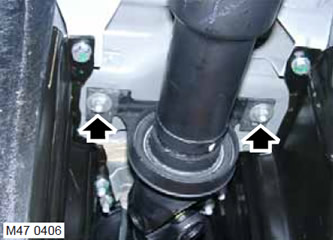

13. Отверните 2 гайки крепления промежуточной опоры и снимите карданный вал.
Сборка
1. Установите карданный вал, заверните гайки крепления промежуточной опоры, но на этой стадии не затягивайте их до конца.
2. Очистите шарниры карданного вала и совмещаемые с ними фланцы.
3. Совместите шарниры карданного вала с фланцами, так чтобы монтажные метки совпали. Затяните винты типа Torx крепления карданного вала к фланцу раздаточной коробки с моментом 85 Н·м, а гайки крепления карданного вала к фланцу хвостовика главной передачи - с моментом 70 Н·м.
4. Затяните гайки крепления промежуточной опоры с моментом затяжки 21 Н·м.
Перед тем как затянуть винты, проверьте, чтобы промежуточная опора не испытывала напряжений.
5. Установите тепловой экран топливного бака и затяните винты его крепления.
6. Установите центральный тепловой экран и затяните гайки его крепления.
7. Только для моделей с бензиновым двигателем: Установите левый тепловой экран и затяните гайки его крепления.
8. Установите на место систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
9. Опустите подъемник.
10. Присоедините отрицательную клемму к аккумуляторной батарее.
