Range Rover 3. Прокладка насоса системы охлаждения двигателя V8

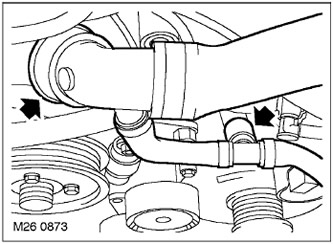

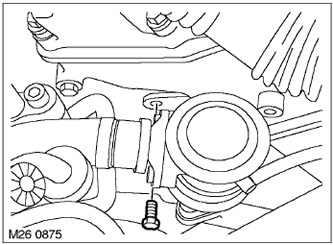

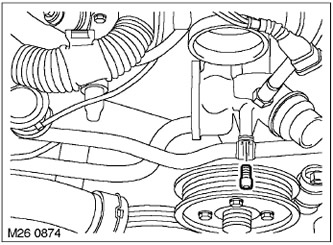

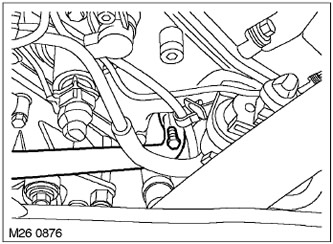

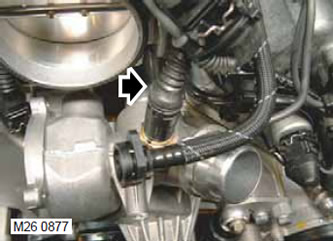

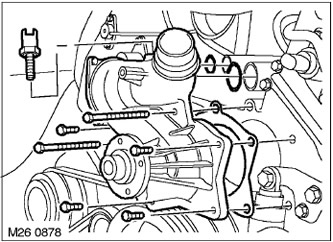

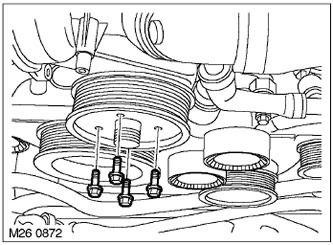

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. Демонтаж1. Установите автомобиль на подъемник. 2. Отсоедините "отрицательную" клемму аккумуляторной батареи. 3. Снимите термостат. СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат. 4. Снимите вентилятор с вязкостной муфтой. СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора. 5. Снимите ремень привода навесных агрегатов. 6. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и от генератора. 7. Отверните болт крепления хомута, поддерживающего шланг системы дожигания (SAI), от насоса системы охлаждения. 8. Отверните болт крепления шланга системы (SAI) к левой головке цилиндров. 9. Отверните болт крепления шланга системы (SAI) к правой головке цилиндров. 10. Снимите шланги системы (SAI) с головок цилиндров и отведите их в сторону. Утилизируйте уплотнительные кольца. 11. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, ослабьте 4 болта крепления шкива. 12. Отверните 4 болта крепления шкива насоса системы охлаждения и снимите шкив. 13. Отсоедините разъем датчика температуры охлаждающей жидкости. 14. Отверните 6 болтов крепления насоса системы охлаждения и снимите насос. ПРИМЕЧАНИЕ: При снятии насоса не допускайте отсоединения трубок от распределительного патрубка. Если трубки будут отсоединены от распределительного патрубка, то кольцевые уплотнения следует заменить. 15. Снимите с насоса системы охлаждения 2 кольцевых уплотнения и утилизируйте их. 16. Протрите места под установку прокладки. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 17. Выверните датчик температуры охлаждающей жидкости и утилизируйте уплотнительную шайбу. Сборка1. Наденьте на датчик температуры охлаждающей жидкости новую уплотнительную шайбу, вверните его и затяните моментом 14 Н·м. 2. Смажьте новые кольцевые уплотнения и установите их в канавки на корпусе насоса. 3. Установите насос системы охлаждения с новой прокладкой на двигатель. Затяните болты. Момент затяжки 10 Н·м. 4. Присоедините разъем датчика температуры охлаждающей жидкости. 5. Протрите привалочные поверхности шкива насоса и фланца насоса системы охлаждения. Установите шкив и усилием руки притяните болты крепления. 6. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, затяните 4 болта крепления шкива. Момент затяжки 10 Н·м. 7. Смажьте новые уплотнительные кольца и установите их на трубку системы дожигания. Установите трубку системы дожигания и затяните болты крепления. Момент затяжки 10 Н·м. 8. Присоедините шланги системы охлаждения к насосу системы и к генератору. 9. Установите ремень привода навесных агрегатов. СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель V8. 10. Установите термостат. СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат. 11. Установите вентилятор с вязкостной муфтой. 12. Присоедините "отрицательную" клемму аккумуляторной батареи.
