Range Rover 3. Вязкостная муфта вентилятора двигателя V8
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите нижний защитный кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.

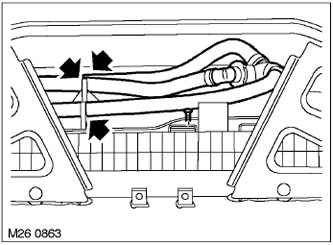

4. Отсоедините 3 шланга системы охлаждения от хомутов на кожухе вентилятора. Выверните винт крепления кожуха вентилятора к радиатору.

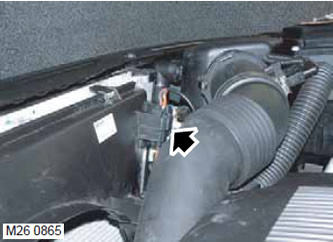

5. Отсоедините электрический разъём вентилятора и выньте его из крепления на кожухе вентилятора.

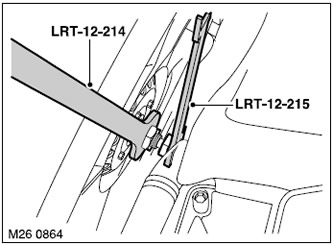

6. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

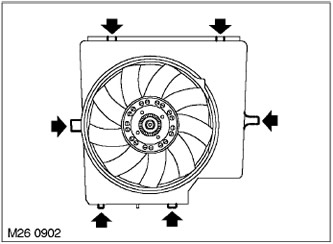

7. Снимите фиксаторы кожуха вентилятора.
ВНИМАНИЕ: Остов радиатора легко уязвим. Не допускайте повреждения остова вентилятором или кожухом вентилятора.

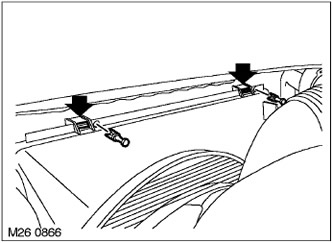

8. Освободите кожух вентилятора от опор и снимите его вместе с вентилятором.
9. Положите на верстак вентилятор с вязкостной муфтой.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

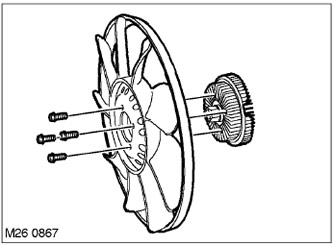

10. Отверните 4 болта и снимите вентилятор с вязкостной муфты.
Сборка
1. Протрите привалочные поверхности вентилятора и муфты.
2. Оденьте вентилятор на вязкостную муфту и затяните 4 болта. Момент затяжки 10 Н·м.
3. Соблюдая осторожность, установите на место вентилятор с кожухом и закрепите кожух на опорах.
4. Установите вентилятор с муфтой на вал насоса системы охлаждения. Используя приспособления LRT-12-214 и LRT-12-215, затяните гайку крепления вязкостной муфты. Момент затяжки 45 Н·м.
5. Закрепите в кожухе вентилятора разъём дополнительного вентилятора системы охлаждения.
6. Заверните винт крепления кожуха вентилятора к радиатору.
7. Закрепите 3 шланга системы охлаждения в хомут на кожухе вентилятора.
8. Установите на место нижний защитный кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
9. Присоедините "отрицательную" клемму аккумуляторной батареи.
