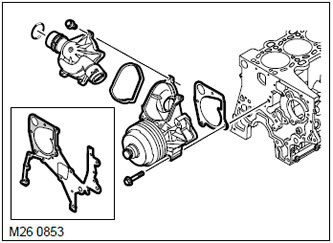

Range Rover 3. Насос системы охлаждения и термостат двигателя TD6
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.
3. Снимите теплообменник системы перепуска отработавших газов (EGR).
4. Снимите ремень привода вспомогательных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.

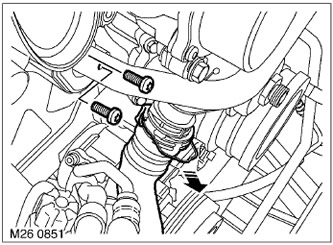

5. Отсоедините нижний шланг радиатора от корпуса термостата. Сдвиньте шланг в сторону для облегчения доступа.
6. Отверните 2 болта крепления теплозащитного экрана и трубки системы перепуска отработавших газов (EGR) к выпускному коллектору.
7. Полностью отведите теплозащитный экран от фланца трубки (EGR).
8. Снимите трубку системы перепуска отработавших газов (EGR).

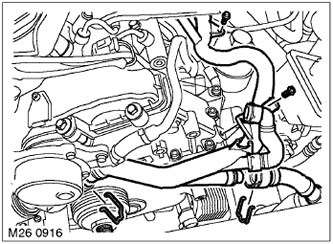

9. Отсоедините шланг расширительного бачка от распределительной трубки системы охлаждения.
10. Отверните 2 болта крепления распределительной трубки системы охлаждения.
11. Отверните хомут, отсоедините распределительную трубку от корпуса термостата и отведите её в сторону.
12. Отверните 4 болта насоса системы охлаждения и снимите насос.
13. Отрежьте бирки с прокладки насоса системы охлаждения (применимо только к прокладкам, установленным на заводе-изготовителе)
14. Снимите и утилизируйте прокладку насоса системы охлаждения.
15. Отверните 4 болта и снимите корпус термостата с насоса системы охлаждения. Утилизируйте прокладку.
Сборка
1. Протрите привалочные поверхности корпуса термостата и насоса системы охлаждения.
2. Установите на корпус термостата новую прокладку.
3. Установите корпус термостата на насос системы охлаждения. Затяните болты моментом 8 Н·м.
4. Протрите насос системы охлаждения, ответные привалочные поверхности на двигателе и на верхней распределительной трубке.
5. Поставьте новое уплотнение на распределительную трубку, установите трубку на корпус термостата и затяните болты моментом 8 Н·м.
6. Установите насос системы охлаждения с новой прокладкой на двигатель. Затяните болты. Момент затяжки 10 Н·м.
7. Присоедините нижний шланг радиатора к корпусу термостата и закрепите его хомутом.
8. Присоедините шланг расширительного бачка к распределительной трубке и закрепите его хомутом.
9. Протрите фланец трубки системы перепуска отработавших газов (EGR) и ответную привалочную поверхность на выпускном коллекторе.
10. Установите патрубок системы перепуска отработавших газов, теплозащитный экран, вверните болты Torx, но пока не затягивайте. Болты затягиваются после установки теплообменника системы перепуска отработавших газов. Момент затяжки 25 Н·м.
11. Установите теплообменник системы перепуска отработавших газов (EGR).
СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).
12. Установите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.
13. Установите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.
14. Присоедините "отрицательную" клемму аккумуляторной батареи.
