Range Rover 3. Левое ревизионное отверстие топливного бака двигателя V9
Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. В помещении, в котором производится удаление топлива из топливного бака, должен иметься огнетушитель (пенный, углекислотный, газовый или порошковый).
2. Снимите нижнюю накладку стойки "D".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - нижняя.
3. Снимите облицовку салона напротив стойки "D".
4. Отверните 2 болта с внутренним шестигранником, крепящих планки крепления запасного колеса к поперечине, и снимите планки.
5. Приподнимите ковёр, отогните его вперёд и зафиксируйте в этом положении.

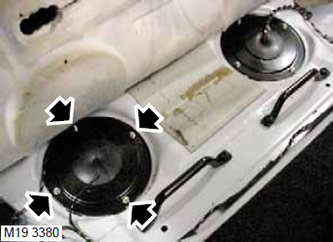

6. Отверните 4 гайки и снимите левую крышку кузова для доступа к топливному баку.
7. Очистите от грязи и пыли поверхность замочного кольца.

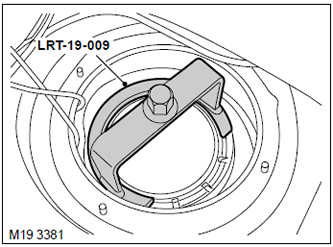

8. При помощи приспособления LRT-19-009 удалите замочное кольцо из корпуса топливного бака.
ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением каких-либо элементом системы убедитесь в том, что места, непосредственно примыкающие к отсоединяемым элементам, очищены от грязи. Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.
9. Снимите заглушку ревизионного отверстия. При повторной установке замените старое уплотнение заглушки новым.
Установка
1. Очистите от грязи и пыли поверхности, прилегающие к ревизионным отверстиям топливного бака.
2. Очистите заглушку ревизионного отверстия. Установите новое уплотнение заглушки.
3. Вставьте заглушку в отверстие топливного бака, надавите на неё до упора. Заглушка устанавливается в определённом положении. Убедитесь в том, что уплотнение после установки заглушки занимает правильное положение.
4. При помощи приспособления LRT-19-009 установите замочное кольцо и затяните его моментом 35 Н·м (26 фунт·футов).
5. Опустите коврик.
6. Установите болты планок крепления запасного колеса и затяните их моментом 25 Н·м (18 фунт·футов).
7. Установите на место нижние накладки стойки "D".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - нижняя.
8. Подсоедините "массовый" провод аккумуляторной батареи.
