Range Rover 3. Прокладка левой головки цилиндров двигателя V8


Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Снятие

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.



4. Слейте масло из двигателя и отверните масляный фильтр.



5. Снимите левый выпускной коллектор.



6. Отсоедините шланги системы охлаждения от жидкостного насоса.



7. Снимите левый регулятор фаз газораспределения.

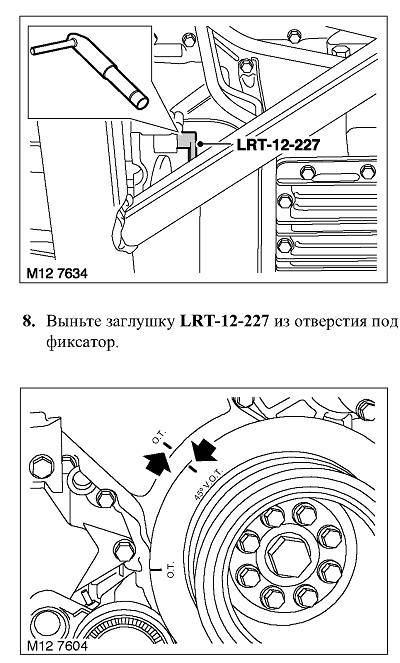

9. Поверните коленчатый вал против часовой стрелки в положение 45о до В.М.Т. ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.

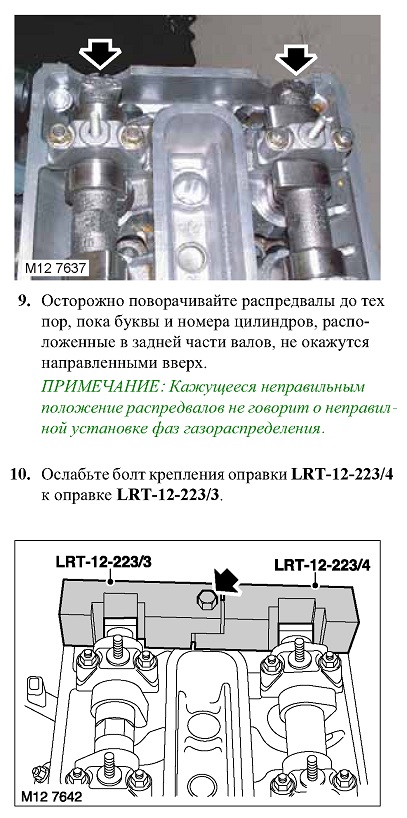

10. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4

с распредвалов левой головки цилиндров.

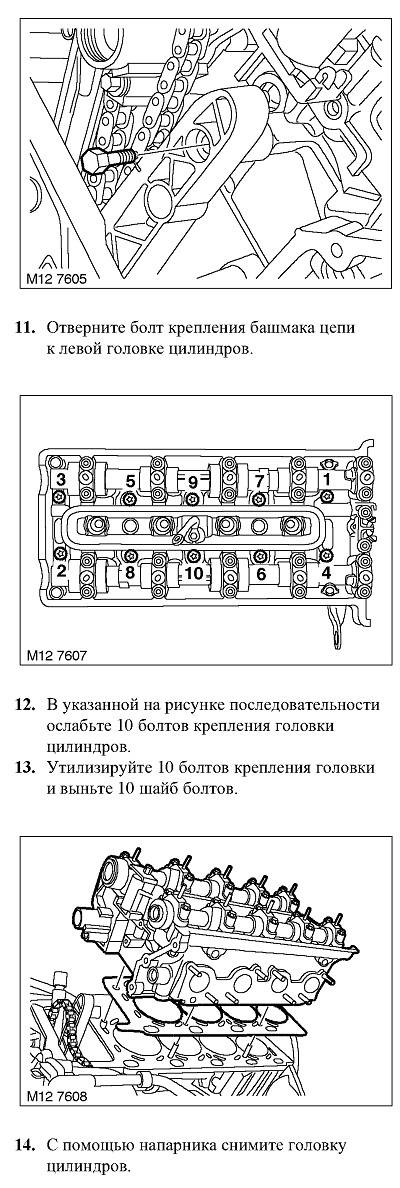

15. Утилизируйте прокладку головки блока цилиндров.



16. Утилизируйте кольцевое уплотнение на блоке цилиндров.









Установка

1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.





2. Используя поверочную линейку и щуп, проверьте линейность нижней плоскости головки по направлениям, указанным на рисунке.

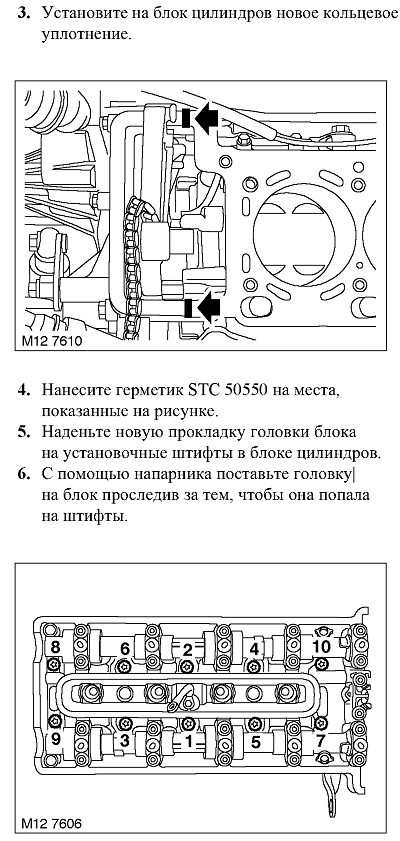

7. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления головки моментом 30 Н«м

в последовательности, указанной на рисунке. При помощи углового динамометрического ключа, в той же последовательности, доверните болты на 80о, а затем - ещё на 80о. ПРИМЕЧАНИЕ: Не пытайтесь удалить с новых болтов специальное покрытие.

8. Вверните болт крепления башмака цепи к левой головке цилиндров и затяните его.

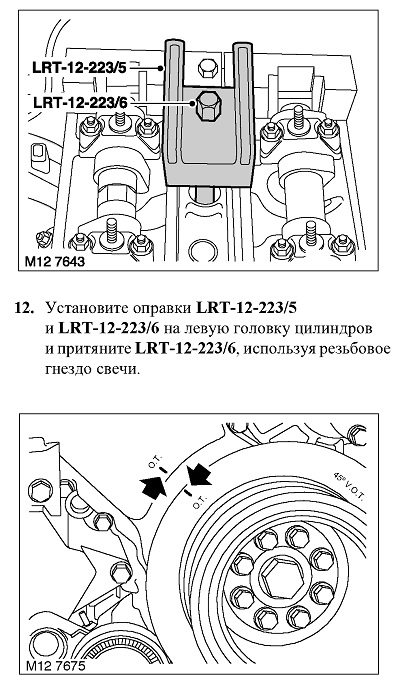

11. Установите оправки LRT-12-223/4

и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.







13. Поверните коленчатый вал по часовой стрелке до совпадения меток В.М.Т.

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.






14. Вставьте палец LRT-12-227 через лючок

и зафиксируйте маховик в положении В.М.Т.

15. Установите левый регулятор фаз газораспределения.


16. Присоедините шланги системы охлаждения к жидкостному насосу.


17. Установите левый выпускной коллектор.


18. Приверните новый масляный фильтр и залейте в двигатель масло.


19. Заполните систему охлаждения охлаждающей жидкостью.


20. Присоедините "отрицательную" клемму аккумуляторной батареи.
