Range Rover 3. Прокладка клапанной крышки правой головки цилиндров двигателя V8




Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.



3. Снимите воздушный патрубок.


4. Снимите правую крышку катушек зажигания.







5. Отверните гайку и снимите провод “массы” с клапанной крышки.

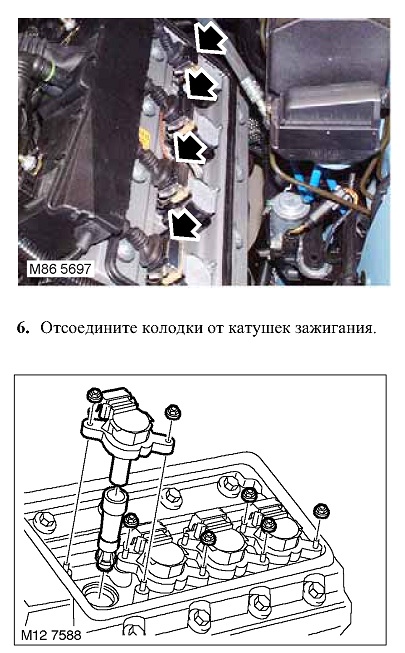

7. Отверните 7 гаек крепления катушек зажигания к клапанной крышке. Выньте 4 катушки зажигания.

8. Утилизируйте прокладку крышки катушек зажигания.

9. Выньте трубку масляного щупа.










10. Отверните 6 гаек и 3 болта крепления клапанной крышки к головке цилиндров. Снимите клапанную крышку, утилизируйте 2 прокладки и 11 уплотнительных шайб.

Сборка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.












2. Нанесите герметик STC 50550 на места, показанные на рисунке.

3. Использовав 2 новые прокладки и 11 уплотнительных шайб, поставьте клапанную крышку на головку цилиндров.

4. Вставьте трубку масляного щупа.










5. Наживите 6 гаек и 3 болта крепления клапанной крышки и затяните их в показанной последовательности. Момент затяжки 10 Н«м.

6. Вставьте 4 катушки зажигания.

7. Наверните 7 гаек крепления катушек зажигания к клапанной крышке и затяните их. Момент затяжки 4 Н«м.

8. Установите новую прокладку крышки катушек зажигания.

9. Наденьте разъёмы на катушки зажигания.

10. Наденьте провод “массы” на клапанную крышку и затяните гайку. Момент затяжки 4 Н«м.







11. Установите правую крышку катушек зажигания.



12. Установите на место воздушный патрубок.



13. Установите на место шумоизолирующий кожух двигателя.



14. Присоедините "отрицательную" клемму аккумуляторной батареи.
