Range Rover 3. Переборка головки цилиндров двигателя TD6
Разборка

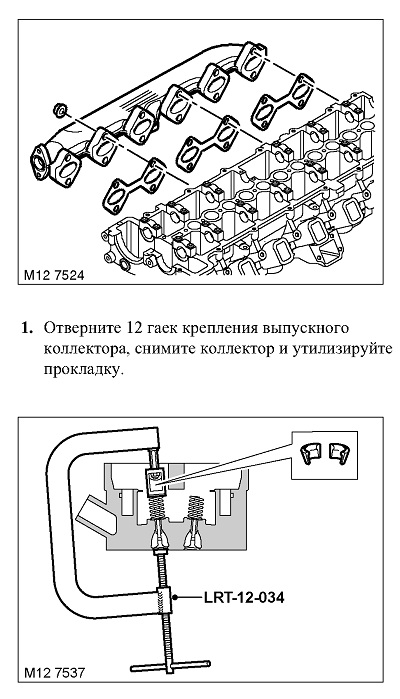

2. Установите рассухариватель LRT-12-034 на тарелку
клапана и сожмите клапанную пружину.
3. Выньте 2 сухарика и снимите рассухариватель.
4. Выньте клапанную пружину с тарелкой.
5. Выньте клапан из головки цилиндров.
6. Установите съёмник колпачков LRT-12-206 на
маслосъёмный колпачок, поверните для захвата колпачка и снимите
колпачок.
7. Проделайте тоже самое на оставшихся клапанах, раскладывая снятые
детали в том порядке, в котором они находились на головке цилиндров.
Проверка

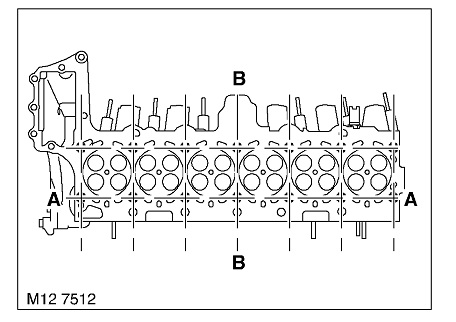

1. При помощи поверочной линейки и щупа, проверьте
деформацию нижней плоскости головки в направлениях, указанных на
рисунке.
2. Очистите и проверьте сёдла клапанов.
3. Вставьте новый клапан в направляющую так, чтобы
верхняя часть стебля клапана находилась на срезе направляющей втулки.
4. Установите на головке цилиндров стрелочный индикатор и выставьте
"ноль" индикатора, уперев его ножку в тарелку клапана. Покачивая клапан
в стороны, определите степень износа направляющей клапана.
Сборка
1. Снимите нагар с направляющих втулок и во впускных каналах, продуйте
сжатым воздухом.
2. Протрите клапан, тарелку пружины и сухарики.
3. Смажьте клапан чистым моторным маслом и вставьте его в направляющую.
4. Установите приспособление LRT-12-104 на стебель
клапана, наденьте новый маслосъёмный колпачок и снимите приспособление
LRT-12-104. Полностью наденьте колпачок
на направляющую клапана, нажав на него оправкой LRT-12-207.
5. Установите клапанную пружину с тарелкой.
6. Рассухаривателем LRT-12-034 сожмите клапанную
пружину. Наденьте сухарики и осторожно отпустите пружину.
7. Проделайте то же самое с оставшимися клапанами.
8. Протрите выпускной коллектор и ответную привалочную поверхность на
головке цилиндров.
9. Установите выпускной коллектор на головку цилиндров, использовав
новую прокладку.
10. Вверните болты крепления выпускного коллектора и затяните их. Момент
затяжки 24 Н.м.
