Range Rover 3. Разборка поршневой группы двигателя TD6




Снятие

1. Снимите прокладку головки блока цилиндров.



2. Снимите шатунные вкладыши.


Разборка










1. Удалите нагар в верхней части цилиндра.

2. Аккуратно выбейте поршень из цилиндра. ВНИМАНИЕ: Выбивая поршень, следите за тем, чтобы шатун не касался зеркала цилиндра и масляных форсунок (если таковые установлены)

3. Выбейте оставшиеся 5 поршней.

4. Зажмите шатун в тиски с мягкими губками.







5. Аккуратно выньте и утилизируйте 2 стопорных кольца поршневого пальца.

6. Вытолкните поршневой палец из поршня и шатуна и снимите поршень.


Проверка








1. Поршни и цилиндры: Измерьте диаметр

цилиндра в нижнем, среднем и верхнем поясах в указанной на рисунке плоскости.












2. Запишите результаты измерения. Повторите измерение в плоскости, показанной на рисунке и по двум группам измерений, рассчитайте овальность и конусность цилиндра .


3. Начиная с поршня №1, измерьте диаметр юбки в плоскости перпендикулярной оси поршневого пальца, на расстоянии 12 мм от нижней кромки юбки:

4. Сравните диаметр поршня с диаметром цилиндра и вычислите величину зазора между поршнем и цилиндром.



5. Снимите с нового поршня компрессионные кольца, составные маслосъёмные кольца

и расширитель маслосъёмных колец.









6. Вставьте новые кольца в цилиндр и проверьте монтажный зазор в них на расстоянии 30 мм от верхней плоскости блока. При измерении зазора позаботьтесь о том, чтобы кольца находились в плоскости перпендикулярной оси цилиндра.

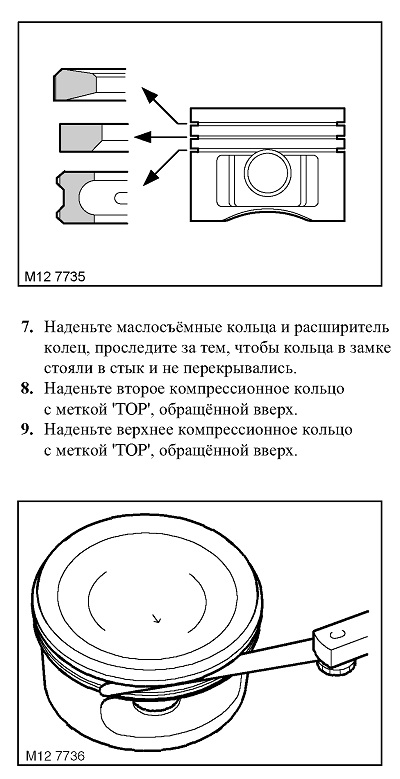

10. Проверьте зазор между кольцом и поршневой канавкой.


11. Проверьте посадку поршневого пальца в поршне: палец должен перемещаться с неболь-шим усилием, без заеданий и ощутимого люфта.

12. Проверьте износ втулки верхней головки шатуна, проверьте посадку пальца во втулке: палец должен перемещать с небольшим усилием, без заеданий и ощутимого люфта. Втулки верхних головок шатунов не подлежат замене. При необходимости меняется шатун в сборе.





13. Убедитесь в отсутствии деформации шатуна. Установите в шатун новый вкладыш с при-работочным слоем, помеченный СИНИМ цветом. Установите в крышку нижней головки шатуна новый вкладыш, помеченный КРАСНЫМ цветом.

14. Установите крышки на шатуны, вверните на место прежние болты и затяните их моментом 5 Н.м.




15. Проверьте геометрию шатунов (отсутствие деформации), определив размер А и В, как показано на ресунке.



16. Убедитесь в отсутствии деформации на обеих сторонах шатуна.

17. После проверки параллельности головок выверните болты крепления шатунных крышек и разложите их в порядке установки.
