Range Rover 3. Фазы газораспределения - проверка и регулировка двигателя TD6

ДВИГАТЕЛЬ TD6

Range Rover 3. Фазы газораспределения - проверка и регулировка двигателя TD6

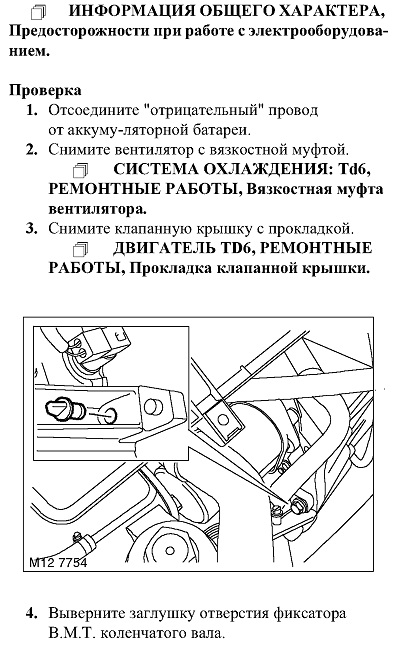

Перед отсоединением аккумуляторной батареи убедитесь в том, что выполнены все меры предосторожности, предписанные для данной процедуры.

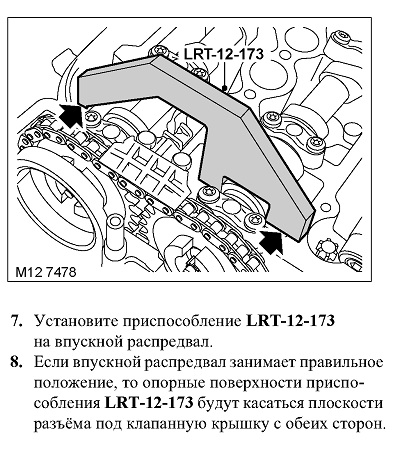

9. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.

10. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

Чтобы выполнить регулировку

1. Ослабьте хомут и снимите шланг с вакуумного насоса.

2. Отверните и утилизируйте два болта крепления вакуумного насоса.

3. Снимите вакуумный насос и утилизируйте кольцевое уплотнение.

4. Зафиксировав коленчатый вал приспособлением LRT-12-108 и удерживая распредвалы рожковым ключом за шестигранники, отверните

и утилизируйте болты крепления звёздочек цепного привода.

5. Используя новые болты, притяните звёздочки так, чтобы они свободно вращались, не имея торцевого биения.

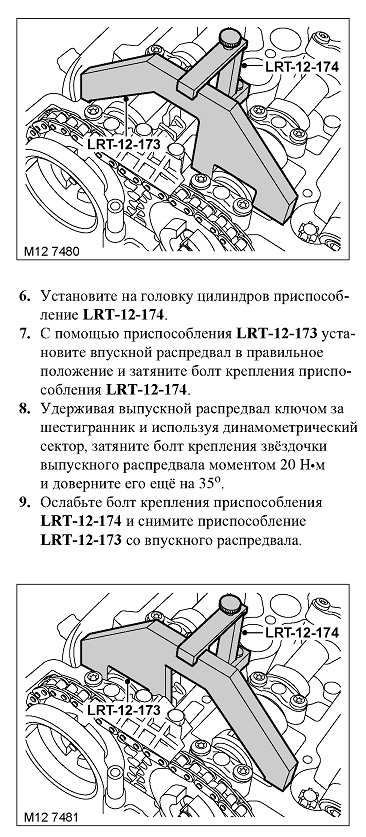

10. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

11. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н«м

и доверните его ещё на 35 град.

12. Снимите приспособления LRT-12-174 и LRT-12-173.

13. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.

14. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется

в положении В.М.Т. хода сжатия.

15. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108. ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

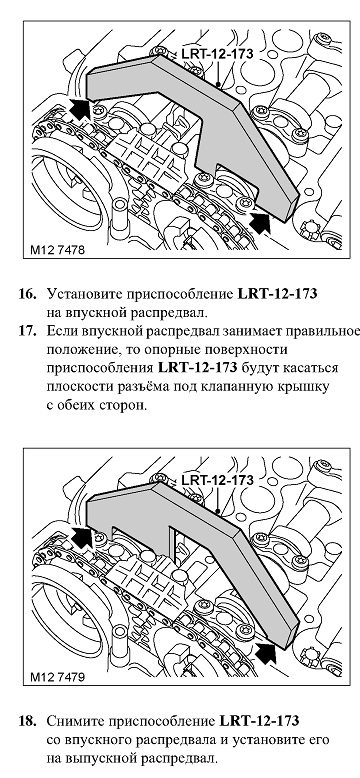

19. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку

с обеих сторон.

20. При необходимости, регулировку фаз газораспределения следует повторить.

21. Снимите приспособления LRT-12-173 и LRT-12-108.

22. Заверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.

23. Очистите привалочные поверхности на вакуумном насосе и на головке цилиндров.

24. Установите на вакуумный насос новое кольцевое уплотнение.

25. Совместите поводок вакуумного насоса с распредвалом, установите вакуумнасос и, используя новые болты, закрепите его, затянув болты моментом 22 Н«м.

26. Наденьте шланг на вакуумнасос и затяните хомут.

27. Установите клапанную крышку с прокладкой.

28. Установите вентилятор с вязкостной муфтой.

29. Присоедините "отрицательный” провод к аккуму-ляторной батарее.
