Range Rover 3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ








Вид на моторный отсек автомобиля с дизельным двигателем Td6










  1. Аккумуляторная батарея на рисунке моторный отсек автомобиля с левым расположением рулевого колесаПри правом расположении аккумуляторная батарея расположена с другой стороны.

  2. Микрофильтр/фильтр с активированным углем

  3. Бачок тормозной системы на рисунке моторный отсек автомобиля с левым расположением рулевого колесаПри правом расположении бачок расположен с другой стороны.

  4. Пробка бачка омывателя ветрового стекла и фар

  5. Пробка расширительного бачка системы охлаждения

  6. Пробка бачка гидроусилителя рулевого управления

  7. Контрольный щуп системы смазки двигателя

  8. Пробка заливной горловины системы смазки

  9. Воздухоочиститель

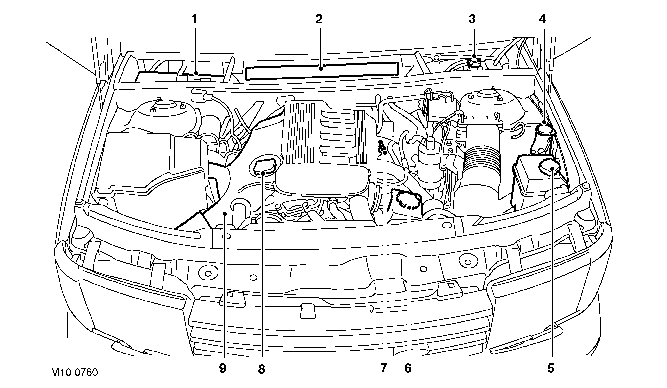

Вид на моторный отсек автомобиля с двигателем V8








  1. Аккумуляторная батарея на рисунке моторный отсек автомобиля с левым расположением рулевого колесаПри правом расположении аккумуляторная батарея расположена с другой стороны.

  2. Микрофильтр/фильтр с активированным углем

  3. Бачок тормозной системы на рисунке моторный отсек автомобиля с левым расположением рулевого колесаПри правом расположении бачок расположен с другой стороны.

  4. Пробка бачка омывателя ветрового стекла и фар

  5. Пробка расширительного бачка системы охлаждения

  6. Пробка бачка гидроусилителя рулевого управления

  7. Пробка заливной горловины системы смазки

  8. Контрольный щуп системы смазки двигателя

  9. Воздухоочиститель
