260-3724062-10 |
Провод от аккумуляторных батарей к выключателю "массы" |
- |
|
2622.3747000 |
Реле блокировки стартера |
- |
|
6510-3724010-10 |
Жгут проводов основной |
- |
|
65101-3724100 |
Жгут проводов дополнительный |
1 |
|
УП101-3726000-Б |
Указатель поворота боковой или фонарь знака автопоезда |
2 |
|
ПФ130-3712010-Б |
Фонарь передний |
3 |
|
ФГ122-3711010-ВВ1-Э |
Фара |
4 |
|
ФГ52-3743010 |
Фара противотуманная |
5 |
|
6437-3724068 |
Жгут проводов силовой |
6 |
|
111.3722000 |
Блок предохранителей центральный |
7 |
|
15.3723000 |
Панель соединительная |
8 |
|
С306Г/С307Г-3721000 |
Комплект рупорных звуковых сигналов |
9 |
|
260-7905010 |
Жгут проводов генератора |
10 |
|
6437-3724012 |
Жгут проводов освещения |
11 |
|
25.3708000-01 |
Стартер |
12 |
|
13.3839600 |
Датчик сигнализации засоренности воздушного фильтра |
13 |
|
ТМ100В-3808000-0 |
Датчик указателя температуры воды |
14 |
|
Г288Е-3701000 |
Генератор |
15 |
|
ПД308Б-3715300 |
Фонарь подкапотной подсветки |
16 |
|
ТМ111-3808000 |
Датчик сигнализатора аварийной температуры воды |
17 |
|
ММ111Д-3810600 |
Датчик аварийного давления масла |
18 |
|
ММ370-3829010-У-ХЛ |
Датчик указателя давления масла |
19 |
|
6510-3724268 |
Жгут проводов двигателя |
20 |
|
1112.5208000-02 |
Электростеклоомыватель |
21 |
|
32.3710000 |
Выключатель аварийной сигнализации |
22 |
|
2212.3803-23 |
Лампа контрольная падения давления масла в двигателе |
23 |
|
РС330-1705000 |
Электромагнит клапана противоугонного устройства, блокировки межосевого дифференциала, блокировки межколесного дифференциала, отбора мощности |
24 |
|
2212.3803-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости |
25 |
|
2212.3803-20 |
Лампа контрольная засоренности воздушного фильтра |
26 |
|
6437-3724055 |
Жгут проводов приборного щитка левого |
27 |
|
МЭ250-3730000 |
Электродвигатель отопителей |
28 |
|
СЭ300-8102100 |
Сопротивление дополнительное |
29 |
|
КБП-Ф |
Конденсатор проходной |
30 |
|
2312.3803010-16 |
Блок контрольных ламп |
31 |
|
6437-3724056 |
Жгут проводов щитка приборов среднего |
32 |
|
34.5205010 |
Стеклоочиститель электрический |
33 |
|
ММ125Д-3810600 |
Датчик вспомогательной тормозной системы и сигнала торможения |
34 |
|
2312.3803010-15 |
Блок контрольных ламп с диодами |
36 |
|
1112.3702010 |
Регулятор напряжения |
37 |
|
1502-7904010 |
Фильтр конденсаторный |
38 |
|
6444-3724030 |
Жгут проводов по лонжерону |
40 |
|
6444-3724010 |
Жгут проводов основной |
41 |
|
ВК343-3709000.01.08 |
Выключатель плафона кабины |
43 |
|
6510-3724057-10 |
Жгут проводов щитка приборов правого |
44 |
|
ВК343-3709000.01.35 |
Выключатель электроклапана блокировки межосевого дифференциала |
45 |
|
П147-3709000.04.11 |
Переключатель режимов электродвигателей отопителя |
46 |
|
П147-3709000.02.13 |
Переключатель датчиков указателя уровня топлива |
47 |
|
1102.3830010-0 |
Манометр двухстрелочный |
48 |
|
11.3704000-0 |
Выключатель электронагревателя форсунки подогревателя (устанавливается на автомобилях, укомплектованных предпусковым подогревателем) |
49 |
|
АП171А-3811010 |
Амперметр |
50 |
|
ВК354-3704000-0 |
Выключатель подогревателя |
51 |
|
УБ170-3806010-01-У-ХЛ |
Приемник указателя топлива |
52 |
|
П147-3709000.06.16 |
Переключатель фонарей автопоезда и поворотной фары |
53 |
|
ПР118Б-3722000-01 |
Предохранитель плавкий 2А |
54 |
|
6437-7905012 |
Жгут проводов электроспидометра |
55 |
|
3403.3747000 |
Диод разделительный |
56 |
|
П147-3709000.04.03 |
Переключатель противотуманных фар и заднего противотуманного огня |
57 |
|
12.3802010У-ХЛ |
Электроспидометр |
58 |
|
ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом |
59 |
|
2531.3813010 |
Тахометр |
60 |
|
П150-3709000.14.10 |
Переключатель электростеклоомывателя |
61 |
|
УК171-3807010-01-У-ХЛ |
Приемник указателя температуры |
62 |
|
П147-3709000.09.09 |
Переключатель электростеклоочистителя |
63 |
|
ВК353-3704000-0 |
Выключатель стартера и приборов |
64 |
|
УК170-3810010-03-У-ХЛ |
Приемник указателя давления масла двигателя |
65 |
|
А24-2 |
Лампа |
66 |
|
РС531-3721000 |
Сигнализатор шумовой |
67 |
|
П145-3726000 |
Комбинированный переключатель света и указателей поворота |
69 |
|
ПР112-3722000 |
Блок предохранителей освещения и потребителей |
70 |
|
250-3715020 |
Розетка переносной лампы 47К |
71 |
|
РС530-3721000 |
Реле стартера |
72 |
|
2612.3747000 |
Реле блокировки стартера |
73 |
|
11.3747010 |
Реле |
74 |
|
РС493-3803010-У-ХЛ |
Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы |
75 |
|
2001.3843010 |
Датчик электроспидометра |
76 |
|
6510-3724162 |
Жгут проводов подогревателя основной |
77 |
|
250-3724162-10 |
Жгут проводов контактора |
78 |
|
КТ127-3750000 |
Контактор предпускового подогревателя |
79 |
|
260-3724050-10 |
Жгут проводов освещения дополнительный |
80 |
|
РС951А-3726010-У-ХЛ |
Реле-прерыватель указателей поворота |
81 |
|
260-3724196 |
Жгут проводов выключателя стояночного тормоза |
82 |
|
ВК412-3720000 |
Выключатель стояночного тормоза |
83 |
|
УП101-3726000-В |
Фонарь освещения знака автопоезда |
84 |
|
ПК201-3714010-Д2 |
Плафон освещения кабины |
85 |
|
ПС315-3723100А |
Розетка внешнего пуска |
86 |
|
ВК318Б-3704000-У-ХЛ |
Выключатель массы |
87 |
|
6СТ-190А |
Батарея аккумуляторная |
88 |
|
250-3724062-10 |
Провод от аккумулятора к выключателю "массы" |
90 |
|
4402.3827600 |
Датчик указателя уровня топлива |
91 |
|
ЭН22.3741010 |
Нагреватель топлива |
92 |
|
РС335 |
Электромагнит клапана подогревателя |
93 |
|
МЭ252 |
Электродвигатель предпускового подогревателя |
94 |
|
17.3734000 |
Источник напряжения высоковольтный |
96 |
|
260-3724072-01 |
Провод источника высокого напряжения (устанавливается на автомобилях, укомплектованных предпусковым подогревателем) |
97 |
|
ПС300А3-3723100 |
Розетка штепсельная |
98 |
|
ПС325-3723100 |
Розетка штепсельная прицепа |
99 |

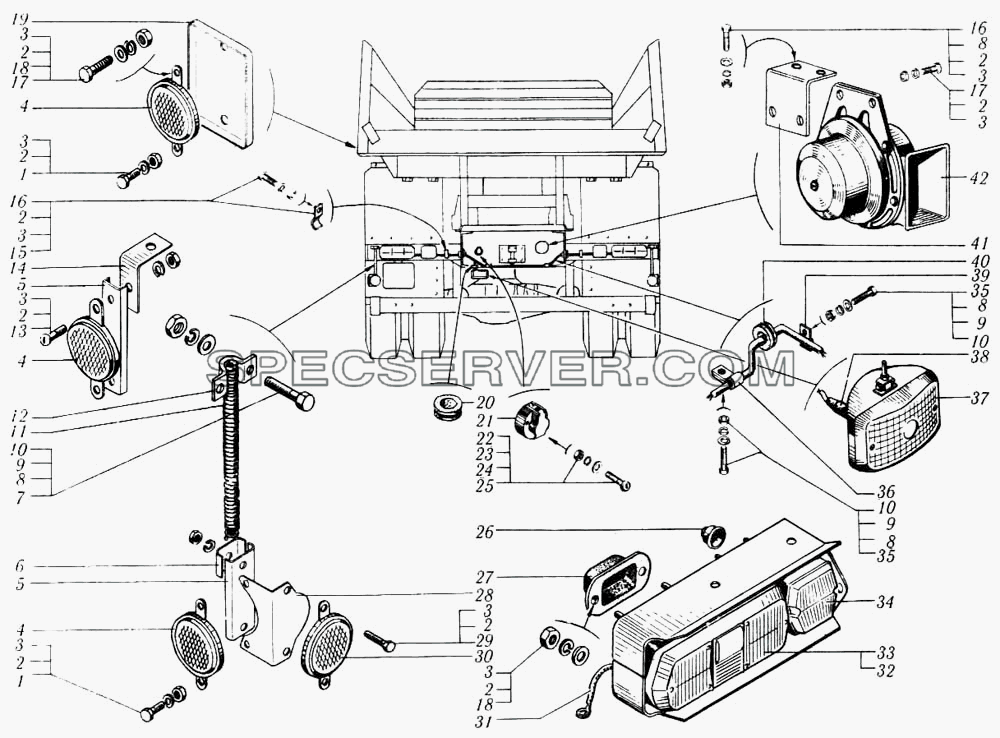

Установка задних световых приборов для КрАЗ-6510 (список запасных частей)
Установка задних световых приборов для КрАЗ-6510 (список запасных частей)
Таблица запасных частей

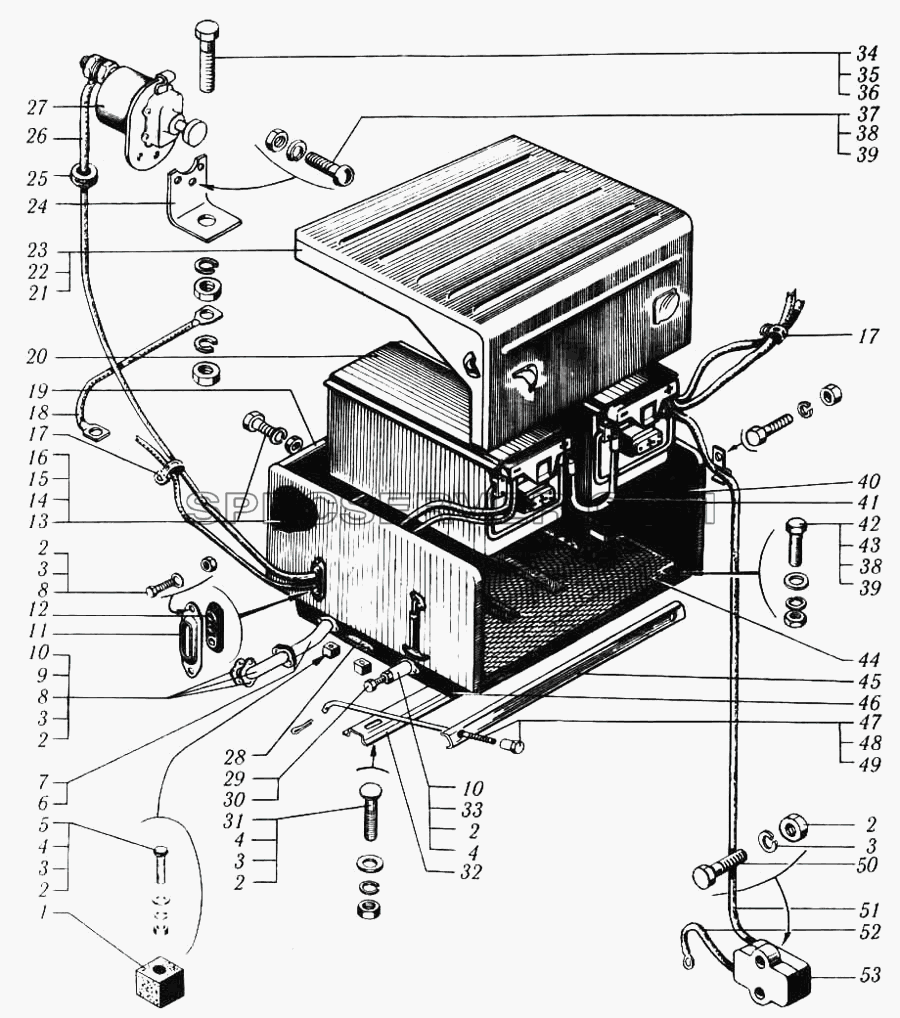

Установка аккумуляторных батарей для КрАЗ-6510 (список запасных частей)
Установка аккумуляторных батарей для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
201420-П29 |
Болт М6х1х20 |
- |
|
252038-П29 |
Шайба 8 |
- |
|
6510-3703104 |
Контейнер аккумуляторных батарей |
- |
|
6510-3703154 |
Прокладка |
- |
|
6510-3703308 |
Палец |
1 |
|
6510-3703103 |
Подкладка под контейнер |
2 |
|
250510-П29 |
Гайка М8 |
3 |
|
252135-П2 |
Шайба 8 пружинная |
4 |
|
252005-П29 |
Шайба 8 |
5 |
|
210389-П29 |
Болт М8х70 |
6 |
|
6510-3703256 |
Труба направляющая |
7 |
|
643701-3703244 |
Заглушка |
8 |
|
201456-П29 |
Болт М8х1,25х20 |
9 |
|
256БС-3703250 |
Рукав металлический |
10 |
|
256БС-3703252 |
Прокладка |
11 |
|
255-3408065 |
Обойма уплотнителя |
12 |
|
255-3724024-А |
Уплотнитель |
13 |
|
6510-3703144 |
Подкладка задней стенки контейнера |
14 |
|
250561-П29 |
Гайка М16х1,5 |
15 |
|
252139-П2 |
Шайба 16 пружинная |
16 |
|
202147-П29 |
Болт М16х1,5х50 |
17 |
|
260-3724251 |
Хомут |
18 |
|
260-3724064-01 |
Провод "массы" кабина-рама |
19 |
|
643701-3703104 |
Контейнер аккумуляторных батарей |
20 |
|
6СТ-190А |
Батарея аккумуляторная |
21 |
|
260-3703206-10 |
Прокладка утеплительная крышки передняя |
22 |
|
260-3703202-10 |
Прокладка утеплительная крышки верхняя |
23 |
|
260-3703170 |
Крышка контейнера аккумуляторных батарей с уплотнительными прокладками |
24 |
|
6510-3704012 |
Кронштейн выключателя "массы" |
25 |
|
200-3802038 |
Втулка |
26 |
|
260-3724062-10 |
Провод от аккумуляторных батарей к выключателю "массы" |
27 |
|
ВК318Б3704000 |
Выключатель "массы" |
28 |
|
256БС-3703248 |
Прокладка изоляционная кожуха |
29 |
|
200977-П29 |
Болт М20х1,5х70 |
30 |
|
250565-П29 |
Гайка М20х1,5 |
31 |
|
210384-П29 |
Болт М8х1,25х45 |
32 |
|
250-3703042 |
Планка опорная ящика |
33 |
|
256БС-3703255 |
Патрубок выпускной |
34 |
|
201497-П29 |
Болт М10х1,25х25 |
35 |
|
252136-П2 |
Шайба 10 пружинная |
36 |
|
250612-П29 |
Гайка М10х1,5 |
37 |
|
220105-П29 |
Винт М6х1х16 |
38 |
|
252134-П2 |
Шайба 6 пружинная |
39 |
|
250508-П29 |
Гайка М6-6Н |
40 |
|
643701-3703145 |
Подкладка утеплительная боковин контейнера |
41 |
|
260-3724059-10 |
Перемычка аккумуляторных батарей |
42 |
|
201418-П29 |
Болт М6х1х16 |
43 |
|
252004-П29 |
Шайба 6 |
44 |
|
6437-3703141 |
Подкладка под аккумуляторные батареи |
45 |
|
255Б-3703162-Б |
Планка прижимная |
46 |
|
256Б1С-3703247 |
Кожух обогревателя |
47 |
|
255Б-3703113-Б |
Гайка |
48 |
|
255Б-3703112-Б |
Тяга |
49 |
|
258025-П29 |
Шплинт 2,5х20 |
50 |
|
201468-П29 |
Болт М8х1,25х50 |
51 |
|
260-3724252-01 |
Провод от аккумуляторной батареи к розетке внешнего запуска |
52 |
|
260-3724253-01 |
Провод ««массы»» розетки внешнего запуска |
53 |
|
ПС315-3723100 |
Розетка внешнего пуска |

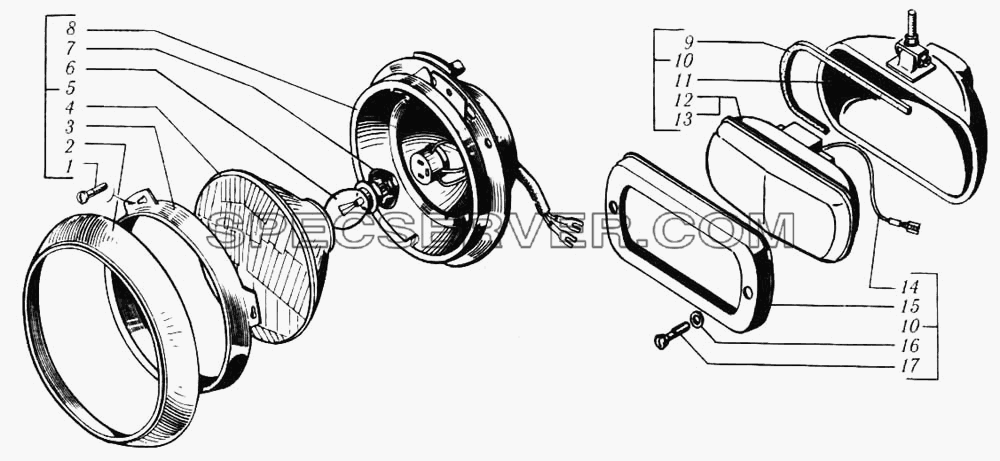

Фары для КрАЗ-6510 (список запасных частей)
Фары для КрАЗ-6510 (список запасных частей)
Таблица запасных частей

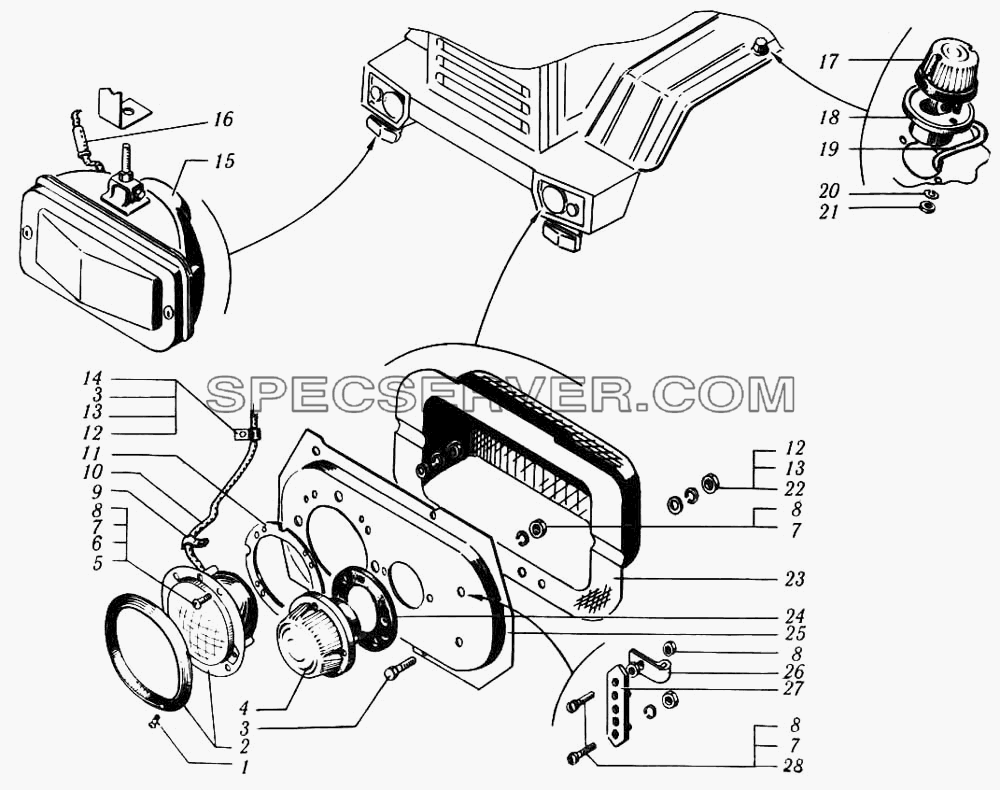

Установка передних световых приборов для КрАЗ-6510 (список запасных частей)
