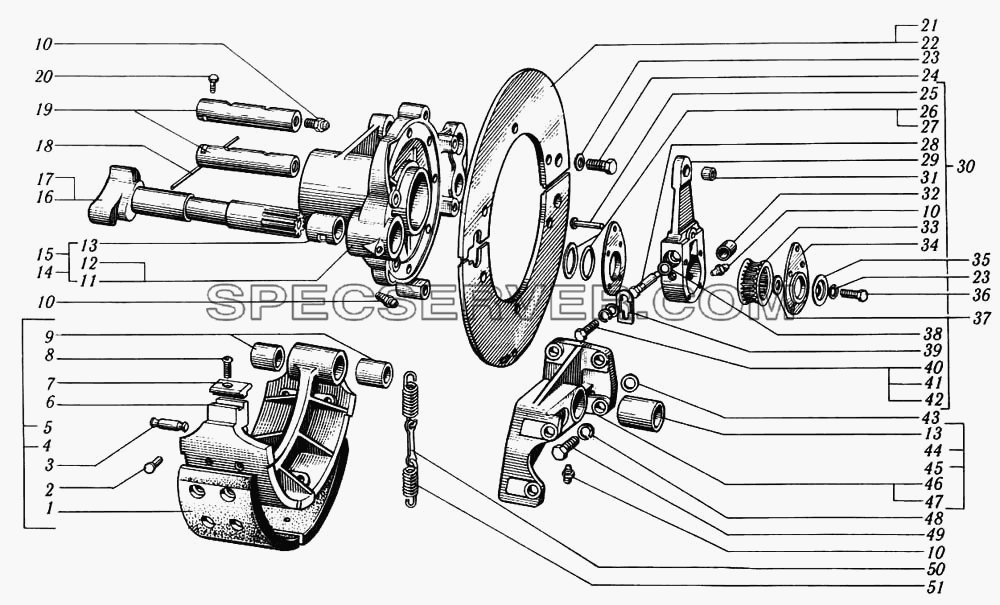

Запчасти: Тормозной механизм заднего колеса для КрАЗ-6510
Тормозной механизм заднего колеса для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
Запчасти: Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-6510
Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
Запчасти: Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001 для КрАЗ-6510
Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001 для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
314612-П29 |
Штуцер ввертный К 1/4"хМ16х1,5 |
2 |
|
6505-3506712 |
Шайба |
3 |
|
256Б-6801107-01 |
Кольцо |
4 |
|
19-3519310-02 |
Камера тормозная передняя |
5 |
|
250-3506060 |
Шланг к передним тормозным камерам |
6 |
|
255Б-3506078 |
Угольник проходной |
7 |
|
6510-3506280 |
Трубка к правой передней тормозной камере передняя |
8 |
|
347375-П29 |
Тройник |
9 |
|
250640-П29 |
Гайка М20х1,5 |
10 |
|
314537-П29 |
Угольник ввертный К 1/4"хМ16х1,5 |
11 |
|
13-3515310 |
Клапан контрольного вывода |
12 |
|
6444-3515326 |
Штуцер клапана контрольного вывода |
13 |
|
161.3509012 |
Компрессор |
14 |
|
314541-П29 |
Угольник К 3/8"хМ20х1,5 |
15 |
|
260-3506201-30 |
Трубка от компрессора к влагомаслоотделителю передняя |
16 |
|
11.3511010 |
Водоотделитель в сборе |
17 |
|
349507-П29 |
Гайка М22х1,5 |
18 |
|
256Б-3506017 |
Шайба |
19 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
20 |
|
С40-3721000ВГ4 |
Сигнал пневматический двухтональный |
21 |
|
6437-3721045 |
Трубка от клапана к пневмоклапану |
22 |
|
347926-П29 |
Кляммер 8 |
23 |
|
100-3515010 |
Клапан защитный одинарный в сборе |
24 |
|
260-3721047-20 |
Трубка от тройника к штуцеру |
25 |
|
347243-П29 |
Угольник К 1/8"хМ16х1,5 |
26 |
|
65032-3506206 |
Трубка к регулятору давления |
27 |
|
11.3512010-ХЛ |
Регулятор давления |
28 |
|
6510-3506204 |
Трубка от компрессора к водоотделителю задняя |
29 |
|
347223-П29 |
Угольник М22х1,5 |
30 |
|
255-3506211 |
Шланг соединительный |
31 |
|
6510-3506284 |
Трубка к правой передней тормозной камере средняя |
32 |
|
|
Манометр двухстрелочный |
33 |
|
ММ125Д-3810600 |
Датчик вспомогательной тормозной системы и сигнала торможения |
34 |
|
ММ124Д-3810600 |
Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура |
35 |
|
6510-3506281 |
Трубка к левой передней тормозной камере |
36 |
|
260-3830028 |
Шланг соединительвый |
37 |
|
260-3830026 |
Шланг соединительвый |
38 |
|
6510-3506283 |
Трубка к правой передней тормозной камере задняя |
39 |
|
12-3520010 |
Кран разобщительный в сборе |
40 |
|
6505-3520030 |
Тройник ввертной |
41 |
|
347214-П29 |
Угольник ввертной К1/8" М10х1 |
42 |
|
6510-3506270 |
Трубка питания ускорительного клапана передняя |
43 |
|
250-3506531 |
Хомут шланга 22 |
44 |
|
251086-П29 |
Гайка М5х0,8 |
45 |
|
220083-П29 |
Винт М5х0,8х22 |
46 |
|
6510-3506207 |
Трубка к конденсационному баллону |
47 |
|
347596-П29 |
Штуцер М22х1,5 |
48 |
|
347383-П29 |
Тройник |
49 |
|
11.3515150-ХЛ |
Противозамерзатель |
50 |
|
314629-П29 |
Штуцер К 1/8" М16х1,5 |
51 |
|
260-3721047-20 |
Трубка от тройника к штуцеру |
52 |
|
ВК40-3721000-А-Р4 |
Выключатель пневмосигнала |
53 |
|
6437-1115144 |
Трубопровод силового цилиндра |
54 |
|
347464-П29 |
Штуцер ввертный К 1/4"хМ10х1 |
55 |
|
256Б1-3513120 |
Ниппель переходной |
56 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
57 |
|
250-3570126-01 |
Цилиндр силовой |
58 |
|
250636-П29 |
Гайка М16х1,5 |
59 |
|
252139-П29 |
Шайба 16 пружинная |
60 |
|
260-3513015 |
Ресивер А40-280 |
61 |
|
347354-П29 |
Тройник М22х1,5 М16х1,5 |
62 |
|
100-3513110 |
Клапан слива конденсата |
63 |
|
6510-3506224 |
Трубка к ресиверу задних тормозов |
64 |
|
346835-П29 |
Штуцер проходной |
65 |
|
6510-3506224 |
Трубка к ресиверу задних тормозов |
66 |
|
347527-П29 |
Штуцер М22х1,5 М16х1,5 |
67 |
|
260-3570324 |
Трубопровод подводящий |
68 |
|
256Б1-3570014 |
Цилиндр тормозной заслонки в сборе |
69 |
|
260-1723114 |
Тройник специальный |
70 |
|
6510-3570306 |
Трубопровод |
71 |
|
6510-3570188-01 |
Шланг трубопровода |
72 |
|
256Б-3570090 |
Клапан пневматический в сборе |
73 |
|
6437-1115154 |
Трубопровод от пневмоклапана к двухмагистральному клапану |
74 |
|
6437-1115174 |
Трубопровод подводящий |
75 |
|
6437-1115164 |
Трубопровод от электромагнитного клапана к двухмагистральному клапану |
76 |
|
347509-П29 |
Штуцер ввертной М22х1,5 |
77 |
|
314538-П29 |
Тройник проходной М16х1,5 |
78 |
|
6437-1602399-10 |
Трубка от баллона потребителя |
79 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
80 |
|
347381-П29 |
Тройник М16х1,5 М22х1,5 |
81 |
|
6510-3506441 |
Трубка от тормозного крана к двухмагистральному клапану |
82 |
|
6510-3506241 |
Трубка от ресивера к секции тормозного крана |
83 |
|
6510-3506245 |
Трубка от ресивера к секции тормозного крана |
84 |
|
6510-3506272 |
Трубка питания ускорительного клапана задняя |
85 |
|
11.3518010 |
Клапан ускорительный в сборе |
86 |
|
347596-П29 |
Штуцер М22х1,5 |
87 |
|
347365-П29 |
Тройник развода воздуха К 3/8" М22х1,5 |
88 |
|
250659-П29 |
Гайка М22х1,5 |
89 |
|
252142-П29 |
Шайба 22Т |
90 |
|
250-3506086 |
Шланг к промежуточному мосту в сборе |
91 |
|
6510-3506476 |
Трубка от магистрали задних тормозов к двухмагистральному клапану |
92 |
|
6510-3506286 |
Трубка к тормозам среднего моста |
93 |
|
346316-П29 |
Тройник М22х1,5 М16х1,5 |
94 |
|
6510-3506294-10 |
Трубка к тормозам заднего моста передняя |
95 |
|
250-3408118 |
Хомут шланга 18 |
96 |
|
250-1015383-01 |
Шланг |
97 |
|
Воздухопроводы и аппараты тормозной системы КрАЗ-6444, КрАЗ-65101 для КрАЗ-6510 (список запасных частей)
Воздухопроводы и аппараты тормозной системы КрАЗ-6444, КрАЗ-65101 для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
250-1602350-20 |
Цилиндр выключения сцепления в сборе |
- |
|
260-1602402-10 |
Трубопровод подводящий в сборе |
- |
|
260-3506251-50 |
Трубка к потребителям |
- |
|
260-3523030 |
Штуцер |
- |
|
346355-П29 |
Тройник |
- |
|
346835-П29 |
Штуцер проходной |
- |
|
347288-П29 |
Угольник |
- |
|
65032-3506207 |
Трубка к конденсационному ресиверу |
- |
|
6505-4216116-11 |
Шланг |
- |
|
6510-3506502 |
Шланг |
- |
|
65101-1602399 |
Трубопровод подводящий |
- |
|
65101-1804116 |
Трубка |
- |
|
65101-3506204 |
Трубка от компрессора к водоотделителю задняя |
- |
|
65101-3506274 |
Трубка питания ускорительного клапана задняя |
- |
|
65101-3506294 |
Трубка к тормозам заднего моста передняя |
- |
|
65101-3506324 |
Трубка питания клапана двухпроводного привода |
- |
|
65101-3506326 |
Трубка к соединительной головке магистрали питания прицепа |
- |
|
65101-3506344 |
Трубка к двухпроводному клапану от магистрали средних тормозов |
- |
|
65101-3506346 |
Трубка к двухпроводному клапану от магистрали задних тормозов |
- |
|
65101-3506354 |
Трубка к соединительной головке типа «А» задняя |
- |
|
65101-3506360 |
Трубка от ручного крана к двухпроводному клапану передняя |
- |
|
65101-3506362 |
Трубка от ручного крана к двухпроводному клапану средняя |
- |
|
65101-3506368 |
Трубка от ручного крана к двухпроводному клапану задняя |
- |
|
65101-3506370 |
Трубка питания клапана однопроводного привода |
- |
|
65101-3506373 |
Трубка к клапану однопроводного привода управления |
- |
|
65101-3506376 |
Трубка к соединительной головке магистрали управления прицепа |
- |
|
65101-3506441 |
Трубка от тормозного крана к двухмагистральному клапану |
- |
|
65101-3506476 |
Трубка от магистрали задних тормозов к двухмагистральному клапану |
- |
|
65101-3520030 |
Штуцер |
1 |
|
1-9-3519310-02 |
Камера тормозная передняя |
2 |
|
255Б-3506078 |
Угольник проходной |
3 |
|
250640-П29 |
Гайка М20х1,5 |
4 |
|
314537-П29 |
Угольник ввертный К 1/4"хМ16х1,5 |
5 |
|
256Б-6801127-01 |
Кольцо 014-018-25-2-2 |
6 |
|
6505-3506712 |
Шайба |
7 |
|
314612-П29 |
Штуцер ввертный К 1/4"хМ16х1,5 |
8 |
|
6444-3515326 |
Штуцер клапана контрольного вывода |
9 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
10 |
|
256Б1-3506017 |
Шайба уплотнительная |
11 |
|
13.3515310 |
Клапан контрольного вывода в сборе |
12 |
|
1102.3830010-0 |
Манометр двухстрелочный |
13 |
|
161.3509012 |
Компрессор |
14 |
|
314541-П29 |
Угольник К 3/8"хМ20х1,5 |
15 |
|
11.3511010 |
Водоотделитель в сборе |
16 |
|
347223-П29 |
Угольник М22х1,5 |
17 |
|
349507-П29 |
Гайка М22х1,5 |
18 |
|
260-3506201-30 |
Трубка от компрессора к влагомаслоотделителю передняя |
19 |
|
255-3506211 |
Шланг соединительный |
20 |
|
314614-П29 |
Штуцер К10-1/2" |
21 |
|
12.3520010 |
Кран разобщительный в сборе |
22 |
|
260-3520030 |
Штуцер |
23 |
|
6505-3520030 |
Тройник ввертной |
24 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
25 |
|
ММ124Б-3810600 |
Датчик сигнализации снижения давления воздуха ММ124Б |
26 |
|
260-3830026 |
Шланг соединительвый |
27 |
|
347354-П29 |
Тройник М22х1,5 М16х1,5 |
28 |
|
260-3830028 |
Шланг соединительвый |
29 |
|
100-3513110 |
Клапан слива конденсата |
30 |
|
260-3513015 |
Ресивер А40-280 |
31 |
|
65032-3506014 |
Тройник контрольного клапана |
32 |
|
250-3506060 |
Шланг к передним тормозным камерам |
33 |
|
6510-3506280 |
Трубка к правой передней тормозной камере передняя |
34 |
|
6510-3506281 |
Трубка к левой передней тормозной камере |
35 |
|
314625-П29 |
Штуцер |
36 |
|
6510-3506284 |
Трубка к правой передней тормозной камере средняя |
37 |
|
346821-П29 |
Штуцер |
38 |
|
6444-3506344 |
Трубка к двухпроводному клапану от магистрали передних тормозов |
39 |
|
314538-П29 |
Тройник проходной М16х1,5 |
40 |
|
347381-П29 |
Тройник М16х1,5 М22х1,5 |
41 |
|
347527-П29 |
Штуцер М22х1,5 М16х1,5 |
42 |
|
6444-3506346 |
Трубка к двухпроводному клапану от магистрали задних тормозов |
43 |
|
260-3506270-30 |
Трубка от двухмагистрального клапана к тройнику развода |
44 |
|
347264-П29 |
Угольник М22х1,5 М16х1,5 |
45 |
|
6510-3506204 |
Трубка от компрессора к водоотделителю задняя |
46 |
|
256Б1-3506095 |
Угольник |
47 |
|
11.3512010 |
Регулятор давления с предохранительным клапаном в сборе |
48 |
|
65032-3506206 |
Трубка к регулятору давления |
49 |
|
347596-П29 |
Штуцер М22х1,5 |
50 |
|
11.3515150-11ХЛ |
Противозамерзатель в сборе |
51 |
|
6510-3506207 |
Трубка к конденсационному баллону |
52 |
|
260-3506018 |
Тройник |
53 |
|
65032-3506224 |
Трубка к ресиверу задних тормозов |
54 |
|
6510-3506245 |
Трубка от ресивера к секции тормозного крана |
55 |
|
6510-3506241 |
Трубка от ресивера к секции тормозного крана |
56 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
57 |
|
6510-3506294-10 |
Трубка к тормозам заднего моста передняя |
58 |
|
347509-П29 |
Штуцер ввертной М22х1,5 |
59 |
|
6510-3506283 |
Трубка к правой передней тормозной камере задняя |
60 |
|
6444-3506274 |
Трубка питания ускорительного клапана задняя |
61 |
|
6510-3506476 |
Трубка от магистрали задних тормозов к двухмагистральному клапану |
62 |
|
346316-П29 |
Тройник М22х1,5 М16х1,5 |
63 |
|
65101-3506272 |
Трубка питания ускорительного клапана передняя |
64 |
|
6444-3506362 |
Трубка от ручного крана к двухпроводному клапану задняя |
65 |
|
260-3506293-10 |
Тройник |
66 |
|
256Б1-3506254-01 |
Трубка к крану ручного управления |
67 |
|
65032-3506228 |
Трубка к ресиверу передних тормозов |
68 |
|

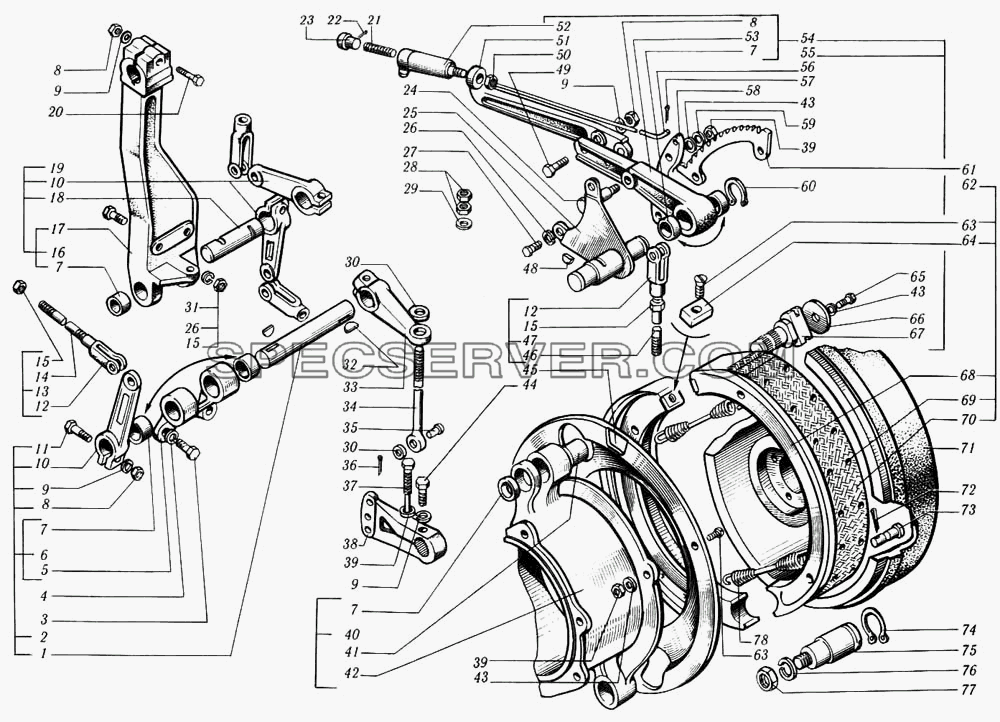

Привод стояночного тормоза для КрАЗ-6510 (список запасных частей)
Привод стояночного тормоза для КрАЗ-6510 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
250-3507005 |
Тормоз стояночный в сборе |
1 |
|
250-3508080-10 |
Вал |
2 |
|
250-3508082 |
Кронштейн в сборе |
3 |
|
201618-П29 |
Болт М14х1,5х50 |
4 |
|
252138-П2 |
Шайба 14 пружинная |
5 |
|
250-3508088-10 |
Кронштейн |
6 |
|
250-3508086 |
Кронштейн |
7 |
|
250-3507069 |
Втулка малая |
8 |
|
250512-П29 |
Гайка М10х1,5 |
9 |
|
252136-П2 |
Шайба 10 пружинная |
10 |
|
210Г-3508078-01 |
Рычаг малый |
11 |
|
200319-П29 |
Болт М10х1,5х50 |
12 |
|
509507-П29 |
Вилка |
13 |
|
6510-3508039 |
Тяга задняя в сборе |
14 |
|
250-3508046-10 |
Тяга задняя |
15 |
|
250517-П29 |
Гайка М10х1,25 |
16 |
|
250-3508062-10 |
Кронштейн в сборе |
17 |
|
250-3508067-10 |
Кронштейн |
18 |
|
250-3508128-11 |
Вал |
19 |
|
250-3508060-11 |
Кронштейн с рычагами в сборе |
20 |
|
201509-П29 |
Болт М10х60 |
21 |
|
250-3508036 |
Пружина |
22 |
|
258336-П29 |
Штифт 2х12 |
23 |
|
250-3508038 |
Головка тяги |
24 |
|
250-3508031 |
Ось собачки |
25 |
|
250-3508050 |
Пластина рычага |
26 |
|
252137-П2 |
Шайба 12 пружинная |
27 |
|
201558-П29 |
Болт М12х1,25х18 |
28 |
|
250413-П29 |
Гайка М10х1 |
29 |
|
345201-П29 |
Шайба 12 |
30 |
|
252006-П29 |
Шайба 10 |
31 |
|
201542-П29 |
Болт М12х1,75х30 |
32 |
|
347001-П2 |
Шпонка сегментная 6х9 |
33 |
|
256Б-3508078 |
Рычаг |
34 |
|
6510-3508090 |
Тяга |
35 |
|
260058-П29 |
Палец 10х30 |
36 |
|
258039-П29 |
Шплинт разводной 3х20 |
37 |
|
348548-П29 |
Болт установочный М8х80 |
38 |
|
255БТ-3507045-01 |
Рычаг |
39 |
|
250510-П29 |
Гайка М8 |
40 |
|
250-3507010 |
Кронштейн в сборе |
41 |
|
250-3507029 |
Втулка большая |
42 |
|
250-3507012 |
Кронштейн |
43 |
|
252135-П2 |
Шайба 8 пружинная |
44 |
|
201505-П29 |
Болт М10х1,5х45 |
45 |
|
255Б-3507062-В1 |
Диск защитный |
46 |
|
250-3508042-10 |
Тяга передняя в сборе |
47 |
|
250-3508040-10 |
Тяга привода стояночного тормоза в сборе |
48 |
|
347104-П2 |
Шпонка |
49 |
|
201501-П29 |
Болт М10х1,5х35 |
50 |
|
250559-П29 |
Гайка М14х1,5 |
51 |
|
250-3508020-10 |
Удлинитель рычага |
52 |
|
250-3508025 |
Рукоятка |
53 |
|
250-3508021-10 |
Рычаг |
54 |
|
250-3508018-10 |
Рычаг |
55 |
|
250-3508015-11 |
Рычаг в сборе |
56 |
|
250-3508028-10 |
Тяга собачки в сборе |
57 |
|
258012-П29 |
Шплинт разводной 2х12 |
58 |
|
250-3508030-10 |
Собачка |
59 |
|
250-3508032 |
Направляющая собачки |
60 |
|
250-3507057 |
Кольцо |
61 |
|
250-3508048-21 |
Сектор |
62 |
|
255БТ-3507014-Б |
Колодка в сборе |
63 |
|
221666-П29 |
Винт М8х25 |
64 |
|
255БТ-3507024-Б |
Сухарь колодки |
65 |
|
201452-П29 |
Болт М8х12 |
66 |
|
345066-П29 |
Шайба 9 |
67 |
|
250-3507030-10 |
Кулак разжимной |
68 |
|
255Б-3507015-Б |
Колодка тормоза |
69 |
|
346904-П |
Заклепка 5х12 |
70 |
|
51-3502105 |
Накладка колодки |
71 |
|
250-3507052 |
Барабан |
72 |
|
258053-П2 |
Шплинт 3,6х25 |
73 |
|
255Б-3507046 |
Палец стяжной пружины |
74 |
|
250Б-3502134 |
Кольцо стопорное 6х32 |
75 |
|
255Б-3507022-Б |
Ось колодок |
76 |
|
252142-П2 |
Шайба 22 |
77 |
|
250659-П29 |
Гайка М22х1,5 |
78 |
|
255БТ-3507047 |
Пружина |
|
