3.9. КАБИНА И ПЛАТФОРМА
3.9.1. Кабина

Кабина автомобиля трехместная, цельнометаллическая, сварная. Возможна установка кабины со спальным местом. Для удобства обслуживания двигателя кабина опрокидывается вперед с помощью гидравлического подъемника,
Кабина установлена на раме и закреплена на передних шарнирах и двух задних подрессоренных опорах, обеспечивающих надежную изоляцию ее от воздействия дороги.

Остекление кабины, состоящее из ветрового окна, двух задних окон, поворотных форточек и опускающихся стекол окон дверей, обеспечивает хорошую обзорность из кабины автомобиля.

Эффективная вентиляция, осуществляющаяся через два вентиляционных люка, опускающиеся стекла и поворотные форточки окон дверей, совместно с отопителем позволяет регулировать температуру в кабине.

Кабина оборудована надежной термошумоизоляцией, мягкой обивкой, удобными и регулируемыми сиденьями и прочими принадлежностями, выполненными с учетом современных требований эргономики, безопасности труда и художественного конструирования.

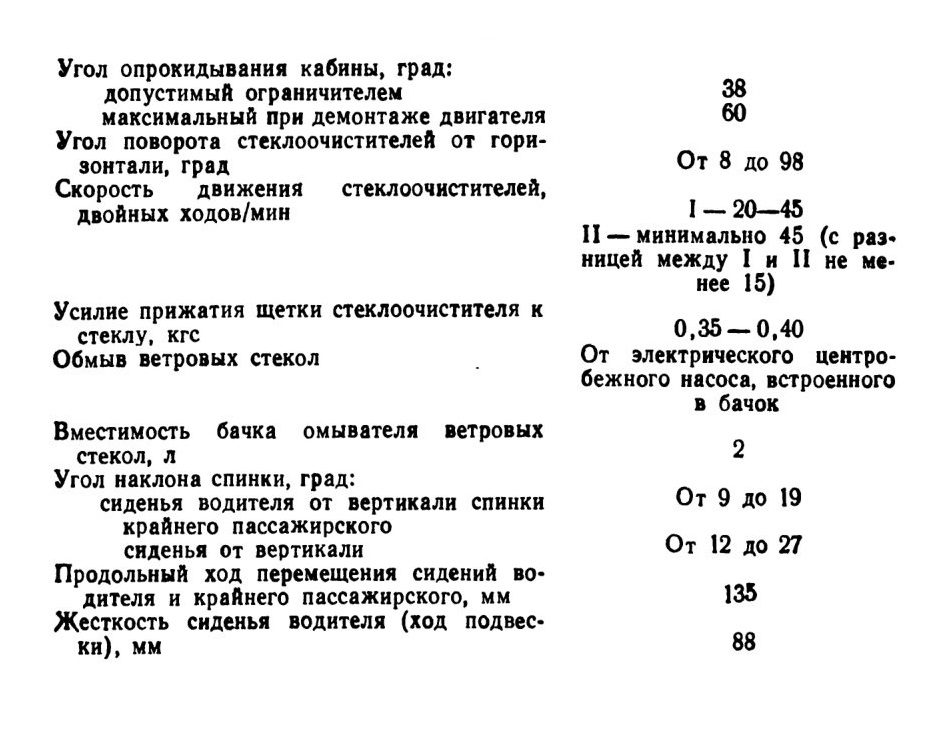

Техническая характеристика

Подъемная передняя облицовочная панель обеспечивает свободный доступ к отопителю, устройствам очистки и обмыва ветровых стекол, к приборам электрооборудования, к монтажным схемам электрических и пневматических систем к передним опорам кабины и т. д.

Облицовочная панель состоит из двух частей. Нижняя облицовочная панель имеет решетку для подвода воздуха к радиатору системы охлаждения двигателя и отверстия под фары; верхняя панель имеет решетку для подвода воздуха

к вентиляционному люку. В поднятом положении облицовочная панель фиксируется двумя телескопическими упорами.

Крепление кабины к раме осуществляется с помощью двух передних шарнирных опор и двух задних опор, обеспечивающих мягкую подвеску кабины.

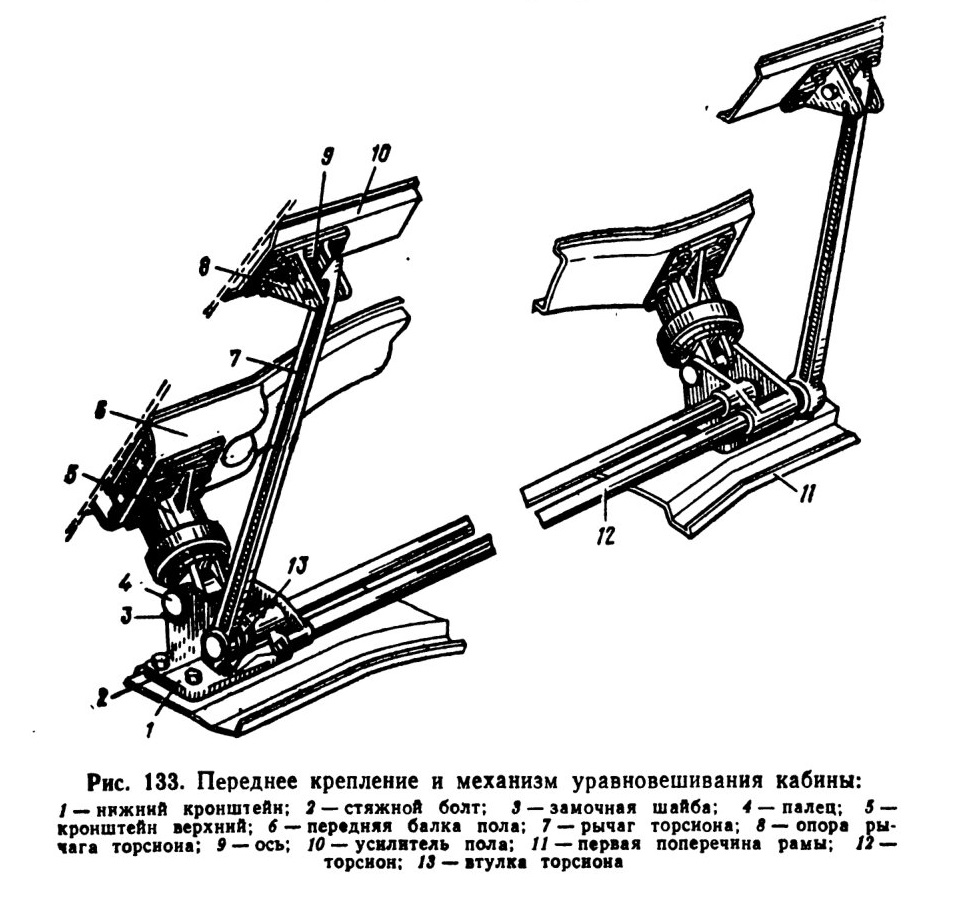

Передние шарнирные опоры расположены на одной оси и позволяют опрокидывать кабину вперед. Нижние кронштейны 1 (рис. 133) передних опор крепятся болтами к первой поперечине 11 рамы. Верхние кронштейны 5 крепятся болтами к передней балке 6 пола и поворачиваются на пальцах 4, закрепленных в нижних кронштейнах 1. В отверстия верхних кронштейнов вставлены резиновые уплотнительные кольца, которые предотвращают попадание грязи и влаги между трущимися поверхностями шарнира. В нижней части верхних кронштейнов имеются пресс-масленки для смазки пальцев. В корпуса верхних кронштейнов 5 вставлены резиновые подушки, которые смягчают колебания, передаваемые от рамы к кабине через передние опоры. В отверстиях нижних кронштейнов закреплены торсионы 12 механизма уравновешивания кабины.

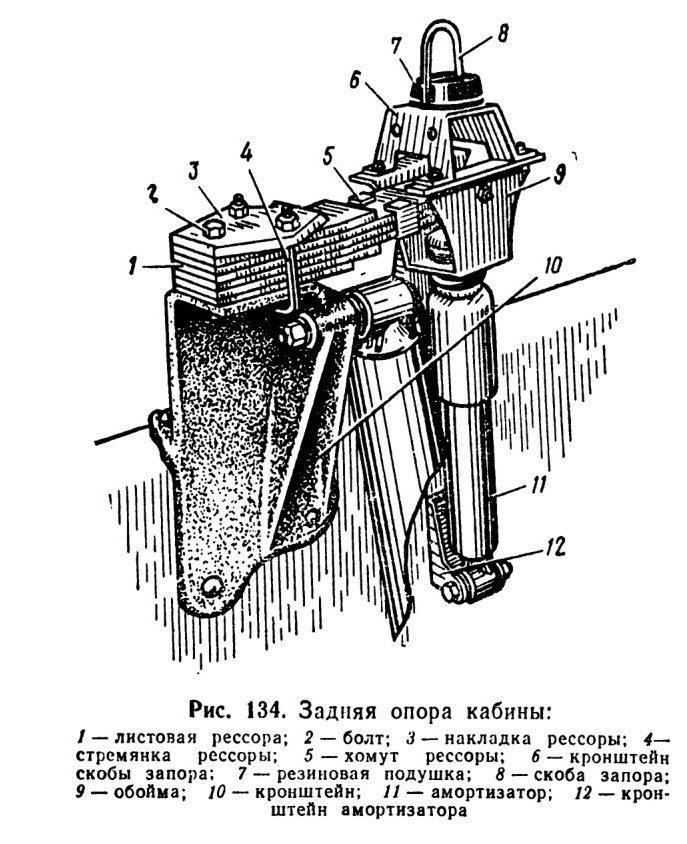

Задние опоры (рис. 134) кабины представляют собой две листовые рессоры 1, работающие с гидравлическими телескопическими амортизаторами 11. Передняя часть рессоры болтом 2 и стремянкой 4 крепится к кронштейну 10. В нижнем кронштейне 12 закреплена проушина амортизатора. Верхний конец амортизатора и проушина рессоры закреплены в обойме 9 рессоры.
Конструкция амортизаторов механизма подрессоривания кабины аналогична конструкции амортизаторов передней подвески автомобиля.

Перемещение рессоры ограничивается резиновым буфером, который при ходе рессоры более 25 мм упирается в раму.

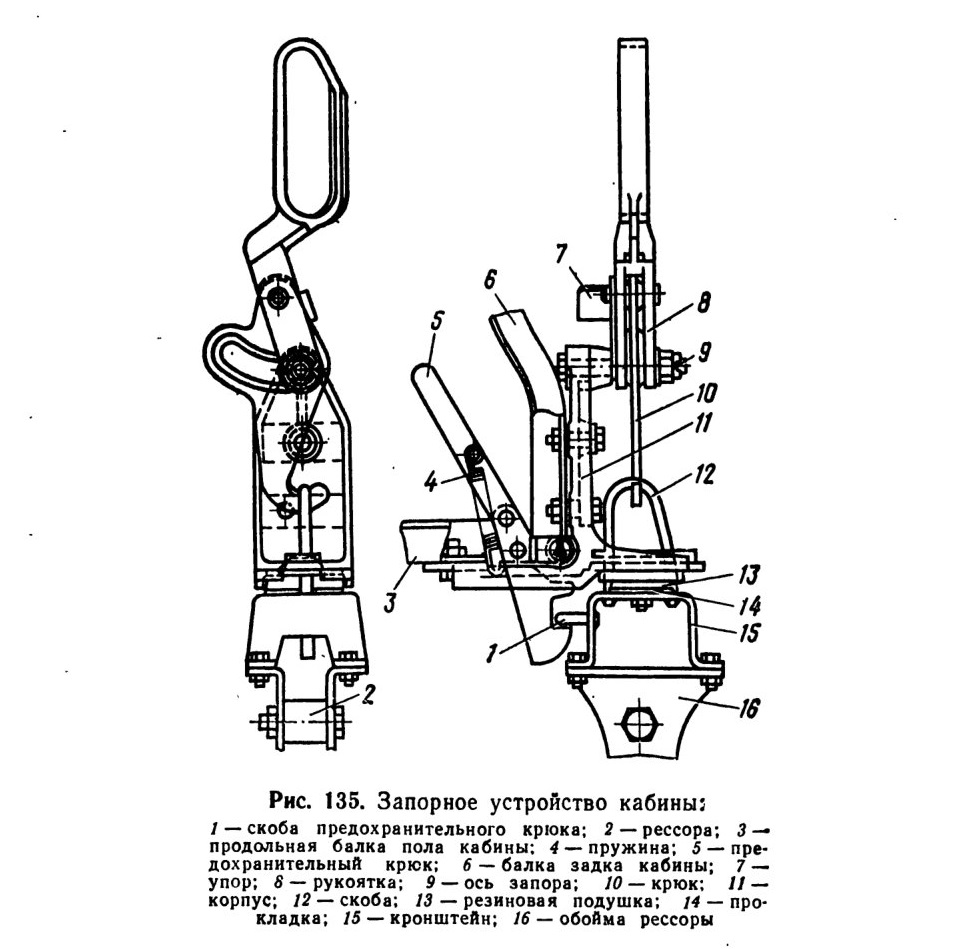

Запорное устройство (рис. 135), фиксирующее кабину на задних опорах, состоит из двух механических запоров, правый запор имеет предохранительный крюк. Запор состоит из корпуса 11, прикрепленного к продольной балке кабины, крюка 10, соединенного с рукояткой 8 с помощью пальцев, и предохранительного крюка 5 с пружиной 4. Скоба 8 (рис. 134) запора приварена к кронштейну 6, закрепленному на обойме 9 рессоры задней опоры кабины. На кронштейне 6 закреплена резиновая подушка 7, на которую опирается корпус запора при транспортном положении кабины. При фиксации кабины скоба входит в паз корпуса запора, а крюк запора входит в зацепление со скобой.
Конструкция крюка, имеющего паз, выполненный по окружности, обеспечивает при закрывании подтягивание корпуса запора к резиновой подушке на кронштейне скобы. Для этого надо рукоятку поднять в крайнее верхнее положение. Предохранительный крюк при запирании кабины защелкивается автоматически.

Для опрокидывания кабины необходимо повернуть рукоятки обоих запоров в крайнее нижнее положение, а затем вывести из зацепления предохранительный крюк.

Механизм уравновешивания кабины служит для уравновешивания массы кабины в движении, для снижения нагрузки на заднюю подвеску кабины и при подъеме кабины гидроподъемником.

Механизм уравновешивания кабины состоит из двух взаимозаменяемых торсионов с рычагами. Квадратный конец тор-сиона 12 (рис. 133) установлен неподвижно в нижний кронштейн 1 передней опоры кабины, шлицевой конец торсиона свободно установлен в резиновой втулке кронштейна. Рычаг 7 с помощью стяжного болта 2 жестко закреплен на шлицевом конце торсиона.

Верхний конец рычага упирается в опору 8, которая крепится к поперечной балке пола. Шлицевое соединение рычагов с торсионами позволяет регулировать угол их закручивания. Перестановка рычага торсиона на один зуб изменяет угол закручивания торсиона на 7°30'. Кроме того, угол закручивания можно регулировать перестановкой оси 9 опоры 8 рычага торсиона. Опора рычага торсиона имеет два отверстия и при перестановке оси со втулкой в другое отверстие меняется угол закручивания торсиона на 3°45'. На кронштейнах и торсионах имеются сборочные метки.

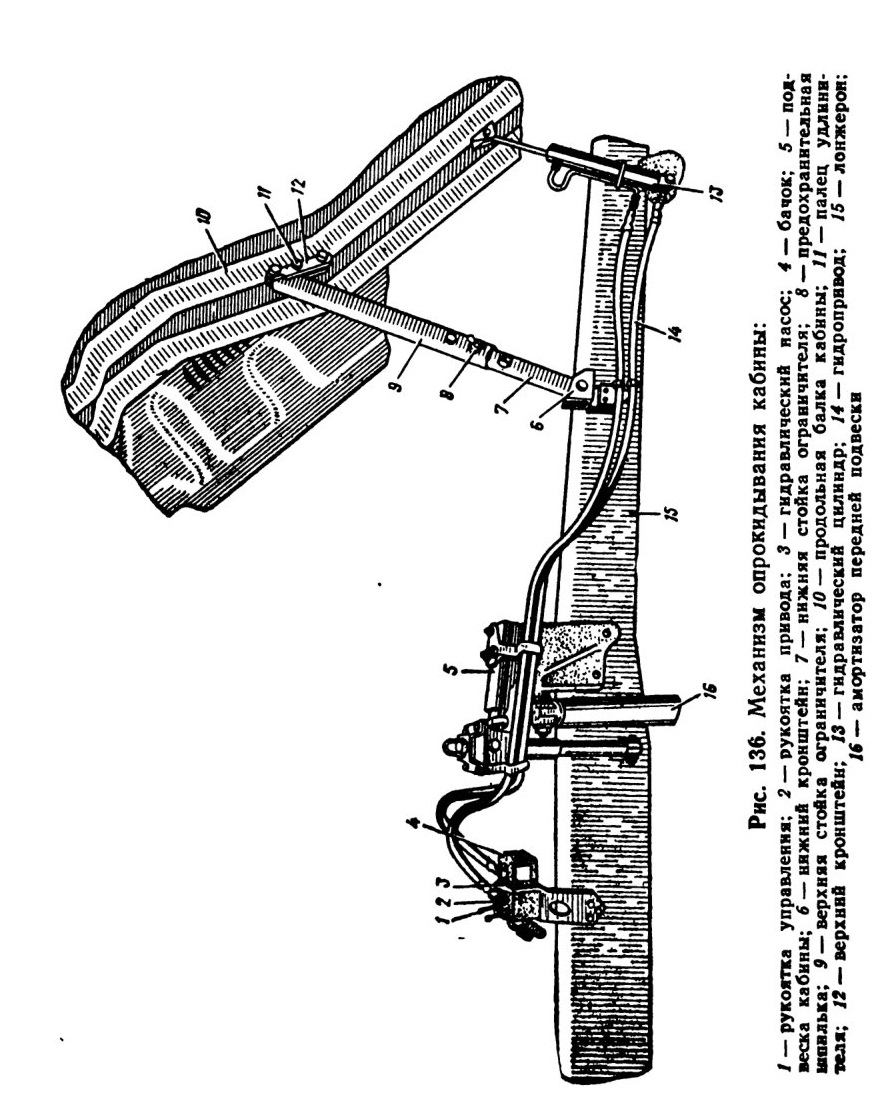

Механизм опрокидывания кабины (рис. 136) с гидравлическим приводом и ручным управлением, состоит из ручного насоса с бачком, фильтрами и поворотным золотником, снабженным рукояткой, цилиндра опрокидывания кабины и маслопроводов, соединяющих насос и цилиндр. В качестве рукоятки насоса используется монтажная лопатка для шин или вороток к ключу для колес.

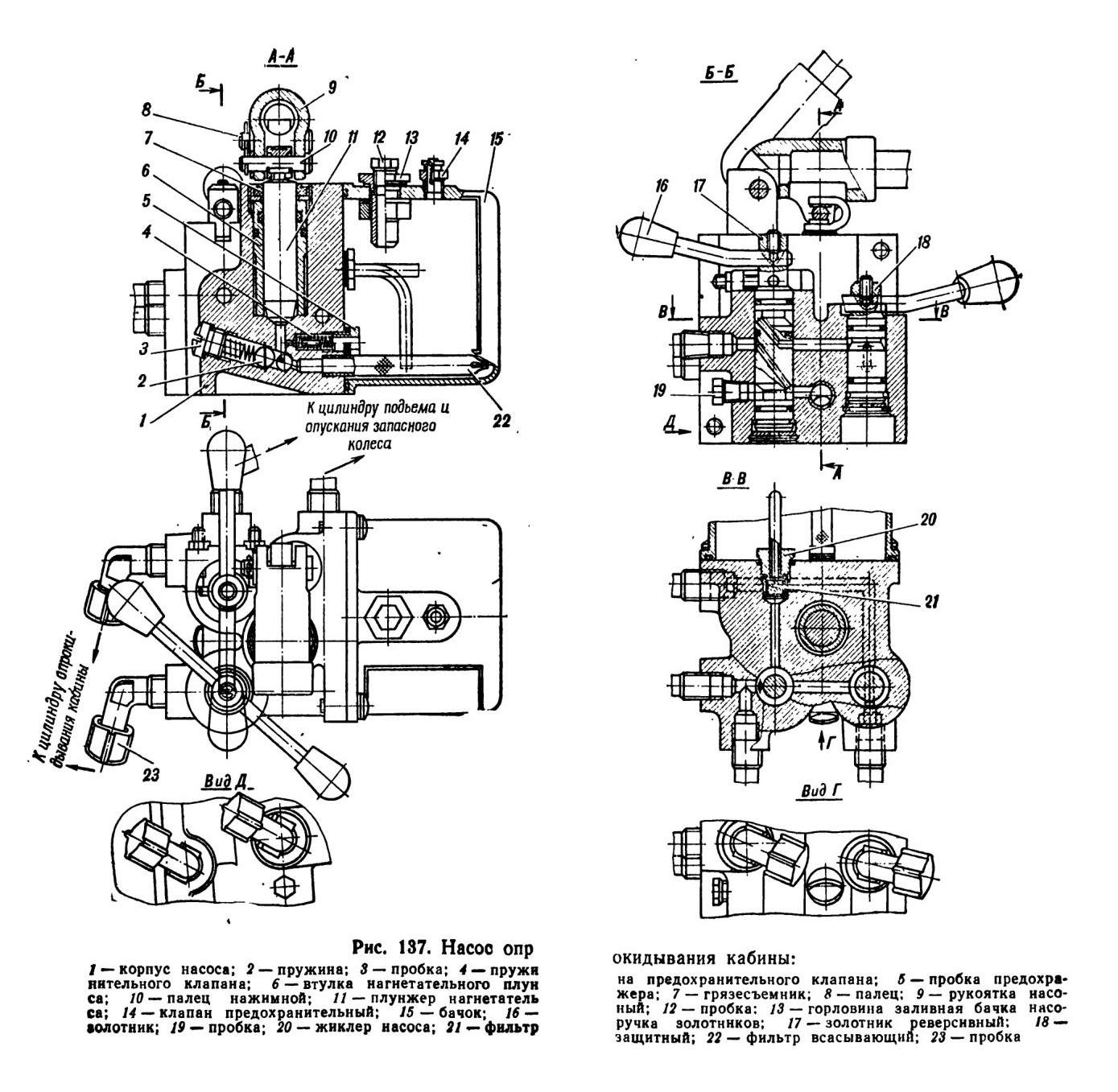

Насос опрокидывания кабины и подъема запасного колеса (рис. 137) плунжерного типа, с бачком, установлен на кронштейне, расположенном на правом лонжероне рамы за кабиной.

Для ограничения давления в системе предусмотрен шариковый предохранительный клапан, перепускающий масло в бачок при давлении 150 кгс/см2.

В корпусе насоса имеются два отверстия с конической резьбой, к которым присоединяются штуцера маслопроводов, соединенных с цилиндром опрокидывания кабины. Масло подается к соответствующим штуцерам поворотом золотника управления ручкой в ту или иную сторону до упора. Ручка 16 золотника 17 имеет регулировочные упоры, которые контрятся гайками. Возможные положения ручек показаны на инструкционной табличке, расположенной на корпусе насоса.

Для безопасности при опускании кабины возврат масла из гидросистемы в бачок происходит через жиклер 20 с трубкой, выходной конец которой опущен под уровень масла.

В конических отверстиях и перед жиклером установлены сетчатые фильтры 21, предотвращающие засорение системы.

Бачок 15 крепится винтами к корпусу насоса; на бачке

имеются заливная горловина 13 и предохранительный клапан 14, ограничивающий давление в полости бачка в пределах 0,2—0,3 кгс/см2 и защищающий от попадания пыли и грязи.

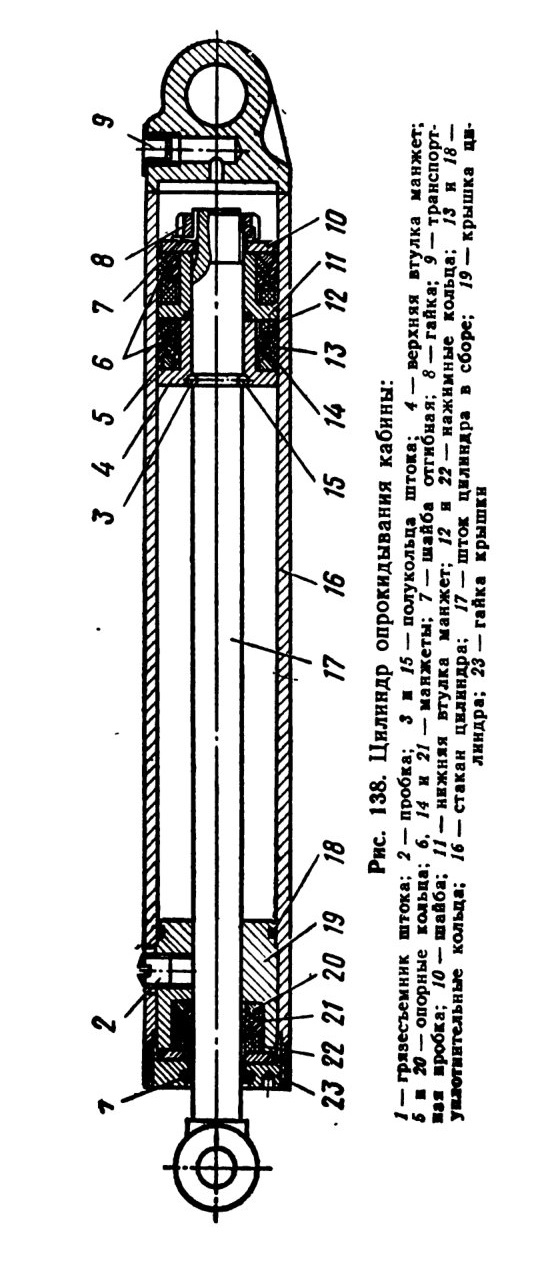

Цилиндр (рис. 138) опрокидывания кабины снабжен двумя клапанами безопасности. Клапаны безопасности в случае разрыва шланга или другого повреждения системы, вызывающего быстрое опускание кабины, закрываются, и опускание кабины прекращается. Клапаны могут закрываться также при слишком резкой подаче масла; в этом случае для открывания клапана необходимо ручки золотника повернуть в положение, противоположное выполняемой операции (если производилось опускание кабины, то ручки требуется установить в положение подъема, а затем — в прежнее положение и продолжить опускание).

Ограничитель подъема кабины расположен с правой стороны кабины. Нижняя стойка 7 (рис. 136) ограничителя вращается в кронштейне 6, закрепленном на правом лонжероне рамы, верхняя стойка 9 вместе с удлинителем — в кронштейне 12, закрепленном на продольной балке 10 пола кабины. При поднятой кабине обе стойки создают упор, препятствующий самопроизвольному опусканию кабины. Для предотвращения случайного складывания ограничителя имеется предохранительная шпилька 8, которая вставляется в отверстия верхней и нижней стоек.

Опрокидывание кабины. Перед опрокидыванием кабины затормозите автомобиль стояночным тормозом и установите рычаг переключения передач в нейтральное положение. Поверните рукоятки обоих запоров кабины в крайнее нижнее положение и выведите из зацепления предохранительный крюк правого запора.

Для опрокидывания кабины в первое положение (38°) установите ручки на насосе в положение ПОДЪЕМ КАБИНЫ и, качая рукоятку насоса монтажной лопаткой, опрокиньте кабину. Для предотвращения случайного опускания кабины закрепите стойки ограничителя предохранительной шпилькой 8.

Для опускания кабины выньте стопорную шпильку, установите ручки на насосе в положение ОПУСКАНИЕ КАБИНЫ и, качая рукоятку насоса монтажной лопаткой, опустите кабину.

Для опрокидывания кабины во второе положение (60°) снимите передний буфер, поднимите переднюю облицовочную панель и опрокиньте кабину в первое положение. Расшплинтуйте и выньте палец 11. Гидроподъемником опрокиньте кабину во второе положение.

Стекла ветрового окна состоят из двух полированных стекол и прозрачной пластмассовой пленки между ними. Применение такого стекла повышает безопасность для водителя и пассажиров, так как при ударе стекло разбивается, но осколки не отделяются от пластмассовой пленки. Стекла закрепляются в проеме окна специальным резиновым уплотнителем. Сечение и твердость уплотнителя подобраны так, что обеспечивается надежное крепление стекла и герметичность соединения. Уплотнитель плотно прилегает к стеклу и проему по всему контуру и не пропускает воду. Кроме того, места соединения уплотнителя со стеклами и проемом ветрового стекла по всему контуру промазываются специальной пастой № 111 или герметиком 51Г6.

Устройство для обмыва ветровых стекол и стеклоочиститель

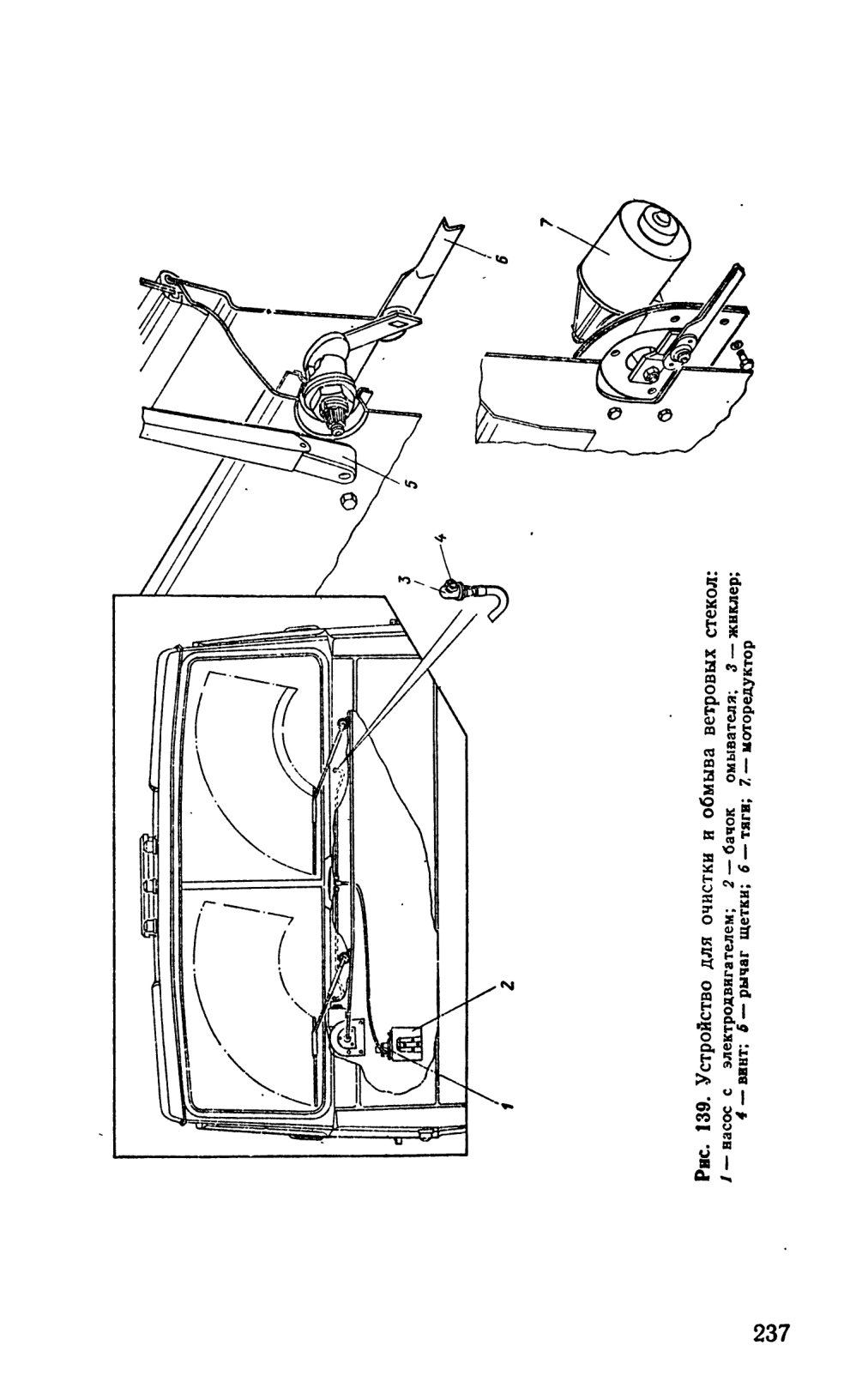

Для приведения в действие стеклоочистителя нажмите клавишный переключатель. При этом включается насос 1 (рис. 139) омывателя и обеспечивается подача омывающей жидкости на ветровое стекло.

Направление струи жидкости регулируйте поворотом зажимного кольца головки жиклера 3. Для этого отпустите винт 4 и поверните зажимное кольцо так, чтобы струя жидкости попадала на стекло в верхнюю часть сектора, описываемого щеткой стеклоочистителя. После регулирования затяните винт.

Щетки стеклоочистителя приводятся в действие от моторедуктора 7 через штуцер с тягами 6. Щетки стеклоочистителя работают в двух режимах — малая и большая скорость. В парковое положение щетки укладываются автоматически.

Для защиты от короткого замыкания моторедуктор предохраняется термобиметаллическим предохранителем на 4,5 А.

В эксплуатации стеклоочистителей следует периодически промывать щетки и ветровые стекла обезжиривающим раствором.

Не следует допускать работу стеклоочистителя при наличии на стеклах сухой пыли и грязи. В этих условиях нужно предварительно протереть стекла влажной мягкой тряпкой.

При эксплуатации омывателя (с целью предупредить засорение жиклера и фильтра) бачок омывателя заполняйте фильтрованной жидкостью. При необходимости очистите жиклеры и сетчатый фильтр насоса. Для чистки жиклера нужно отвернуть зажимной винт и снять кольцо жиклера.

Бачок омывателя заполняйте смесью воды со специальной жидкостью НИИСС-4, соотношение которых меняется в зависимости от температуры окружающего воздуха.

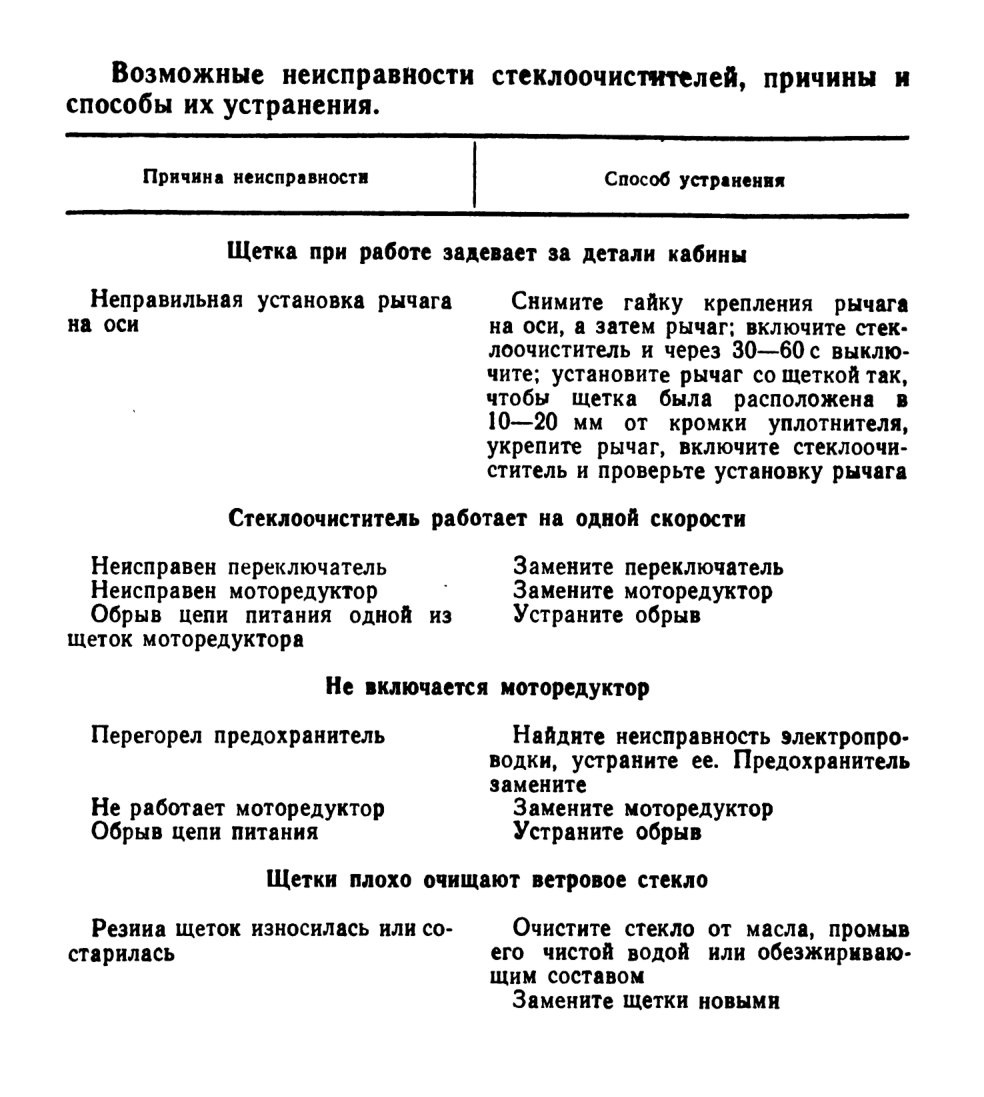

Возможные неисправности стеклоочистителей, причины и способы их устранения.

Щетка при работе задевает за детали кабины

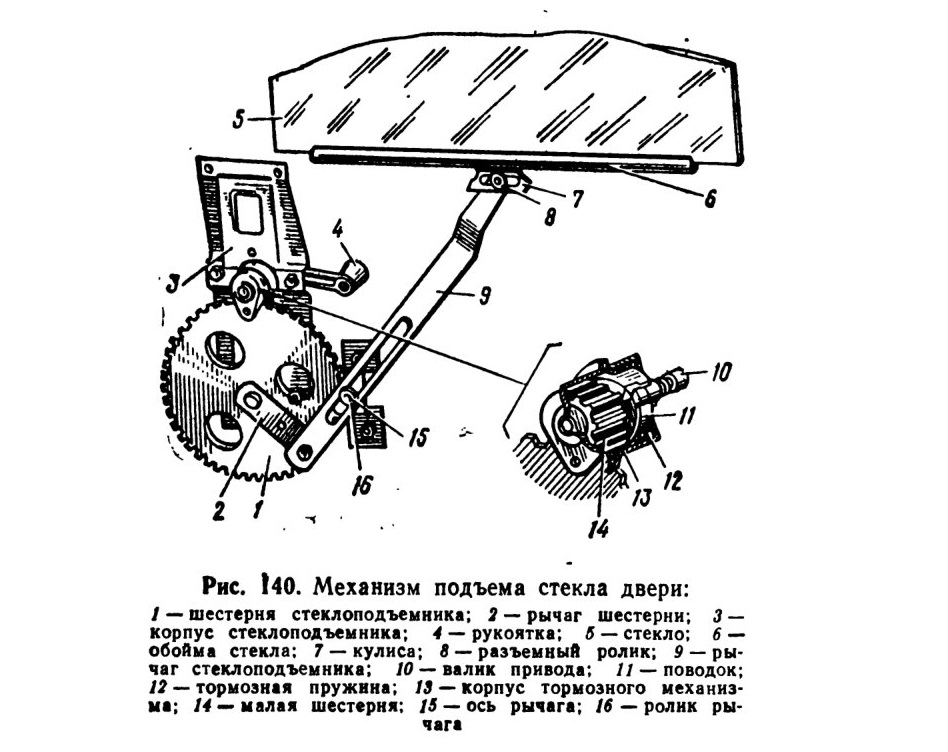

Механизм подъема стекла двери (рис. 140) однорычаж-ный с шестеренным приводом, состоит из корпуса, ручки с приводным валиком, тормозного устройства, зубчатой передачи и рычагов. Ролик рычага стеклоподъемника вставляется в кулису опускаемого стекла двери. Стекло фиксируется в любом положении тормозным механизмом, установленным на приводном валике в корпусе. Тормозной момент создается трением наружной поверхности пружины о поверхность корпуса тормозного механизма. Поводок малой шестерни при этом стремится раскрутить пружину внутри корпуса.

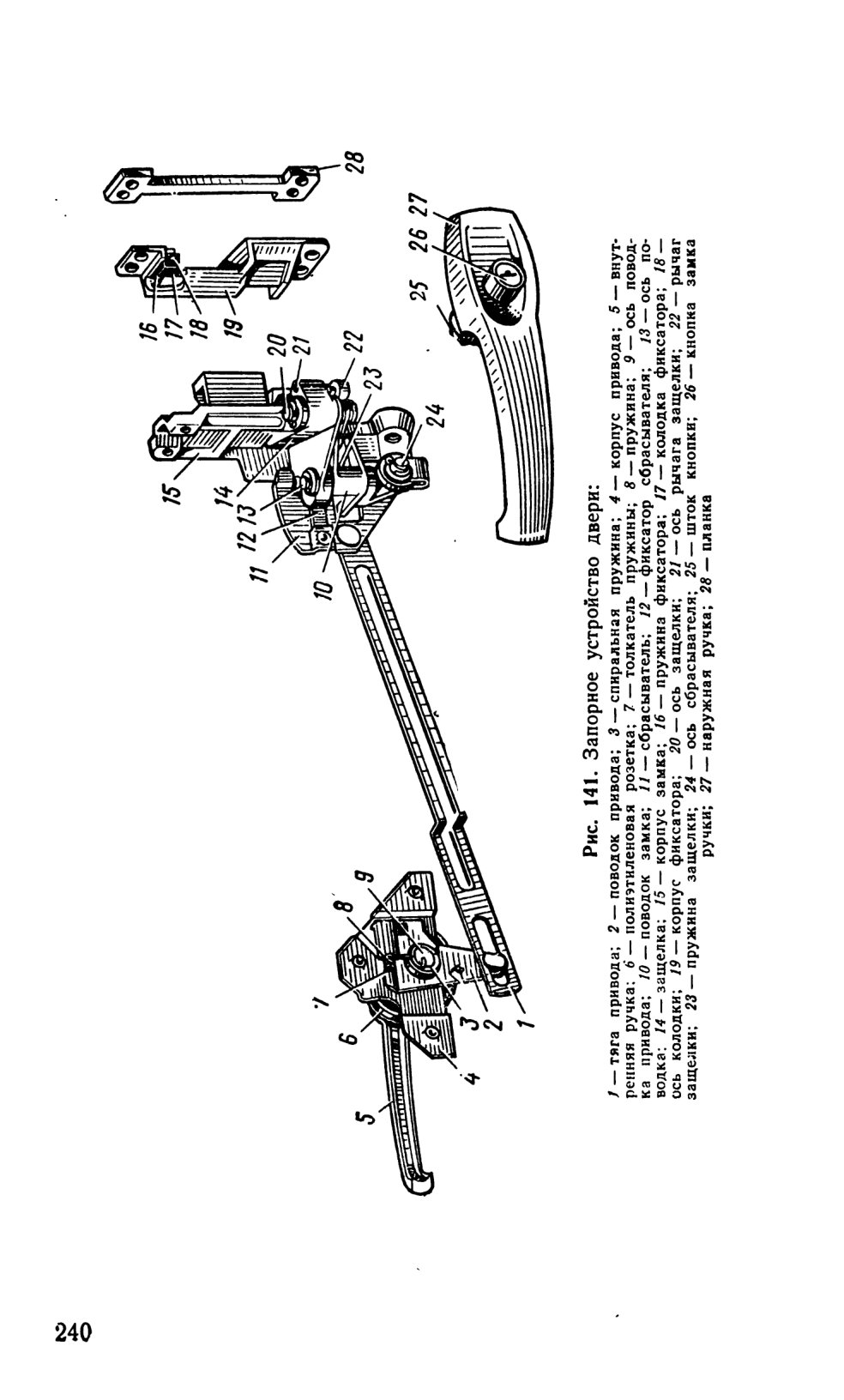

Запорное устройство двери (рис. 141) состоит из замка двери, фиксатора замка двери, внутреннего привода с ручкой и наружной ручки с кнопкой замка. Замок прикреплен к торцу двери тремя винтами, внутренняя ручка связана с замком с помощью привода и тяги, корпус привода тремя винтами крепится к внутренней панели двери. Для того чтобы

зафиксировать замок в закрытом положении изнутри, надо внутреннюю ручку двери повернуть вниз (ручка после этого сама возвращается в нейтральное положение). При этом снаружи при нажатии на кнопку замок не откроется. При открывании двери изнутри, а также при захлопывании двери замок снимается с предохранителя автоматически. Снаружи дверь запирается с помощью замка, вмонтированного в кнопку наружной ручки. При повороте ключа пластина-запор кнопки своими выступами входит в пазы ручки и не дает
утапливаться кнопке. При закрывании двери защелка замка входит в фиксатор, который четырьмя винтами крепится к задней стойке боковины. Для исключения проседания двери и стуков при закрывании имеется специальное устройство, предохраняющее дверь в закрытом положении от вертикальных перемещений. С этой целью корпус замка выполнен заодно с клином установа, который при закрывании двери входит между скобой фиксатора и стойкой проема двери, нажимая на колодку фиксатора и тем самым приглушая стук закрываемой двери.

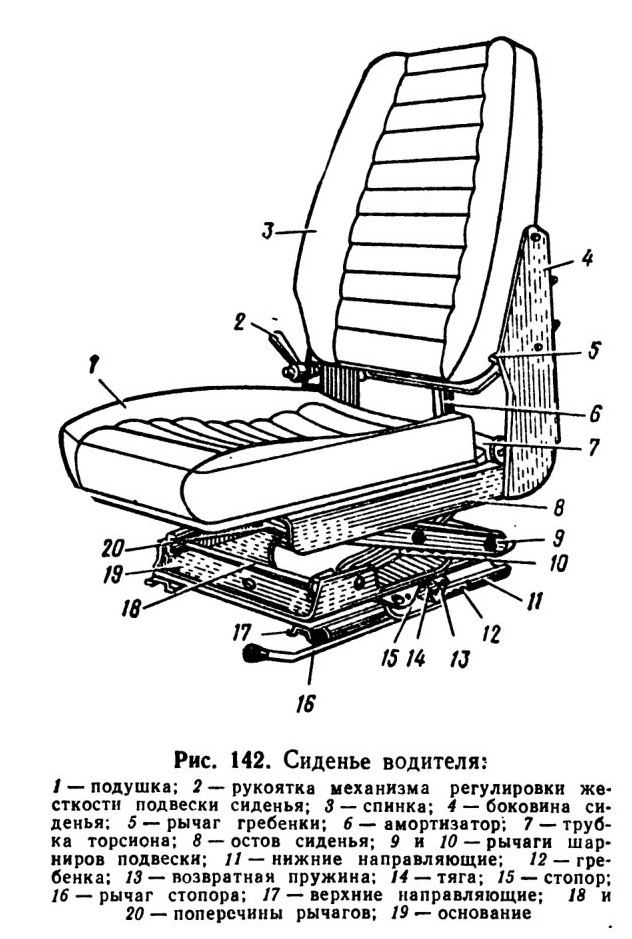

Сиденье водителя (рис. 142) имеет механизм подрессо-ривания торсионного типа с гидравлическим амортизатором. Жесткость подвески регулируется в зависимости от массы водителя. Подрессоривание осуществляется пластинчатым

торсионом, установленным в трубе. Один конец торсиона закреплен наглухо, другой соединен с рычагом механизма регулировки жесткости подвески. При движении по неровной дороге колебания сиденья гасит гидравлический телескопический амортизатор, установленный за спинкой сиденья и укрепленный одним концом на основании сиденья, а другим— в поперечине остова сиденья. Проседание сиденья вниз ограничивается резиновыми буферами.
Продольное перемещение сиденья водителя осуществляется передвижением верхних направляющих вместе с механизмом подрессоривания и сиденьем по неподвижным нижним направляющим, прикрепленным к полу кабины. Фиксация положения сиденья осуществляется стопором, который удерживает сиденье в одном из десяти фиксированных положений. Для перемещения сиденья необходимо ручку стопора

переместить к сиденью. Стопор, выйдя из соответствующего паза гребенки, освободит сиденье. При освобождении ручки возвратная пружина заведет стопор в следующий паз гребенки и зафиксирует новое положение сиденья. Величина хода сиденья 135 мм.

Угол наклона спинки сиденья изменяется с помощью механизма регулирования угла наклона. Спинка может занимать три фиксированных положения. Фиксация положения спинки осуществляется язычками кронштейнов спинки сиденья, которые входят в пазы гребенок, расположенных на обеих боковинах спинки. Для освобождения язычков кронштейнов необходимо рычаги гребенок нажатием руки опустить вниз и зафиксировать спинку в необходимом положении.

Пассажирские сиденья. Среднее пассажирское сиденье устанавливается неподвижно. Подушка среднего сиденья крепится к жесткой подставе, а спинка — к кронштейнам, откидывающимся вперед. В верхнем положении спинку удерживают две цилиндрические пружины. Крепится сиденье к полу четырьмя болтами, приваренными к основанию подставы сиденья.

Крайнее пассажирское сиденье типа «кресло» с откидными подлокотниками *, высокой спинкой с подголовником, возможно регулирование продольного перемещения и угла наклона спинки.

* Откидные подлокотники только на КамАЗ-43105.

Механизм регулирования продольного положения сиденья такой же, как у сиденья водителя. Спинку сиденья можно поставить в любое из пяти фиксированных положений, нажав рукоятку фиксатора (слева от сиденья) в сторону основания сиденья. При нажатой рукоятке фиксатора пружинное устройство стремится возвратить спинку в крайнее переднее положение.

Подушка крепится четырьмя винтами к верхним направляющим механизма перемещения сиденья, а нижние направляющие — четырьмя приваренными к ним болтами к полу кабины и к проставке (правая направляющая), которая, в свою очередь, крепится к полу четырьмя болтами.

Ремни безопасности предназначены для защиты пассажиров и водителя автомобиля от получения серьезных травм во время дорожно-транспортных происшествий.

Их комплект состоит из двух диагонально-поясных для водителя и крайнего пассажира и одного поясного для среднего пассажира. Ремни безопасности имеют регулятор, который позволяет выбрать такую длину лямок, при которой между грудью и диагональной лямкой можно просунуть ладонь,

а поясная часть ремня будет при этом плотно прилегать к бедрам. Длина лямки рассчитана при среднем положении сиденья и при наклоне спинки сиденья назад.

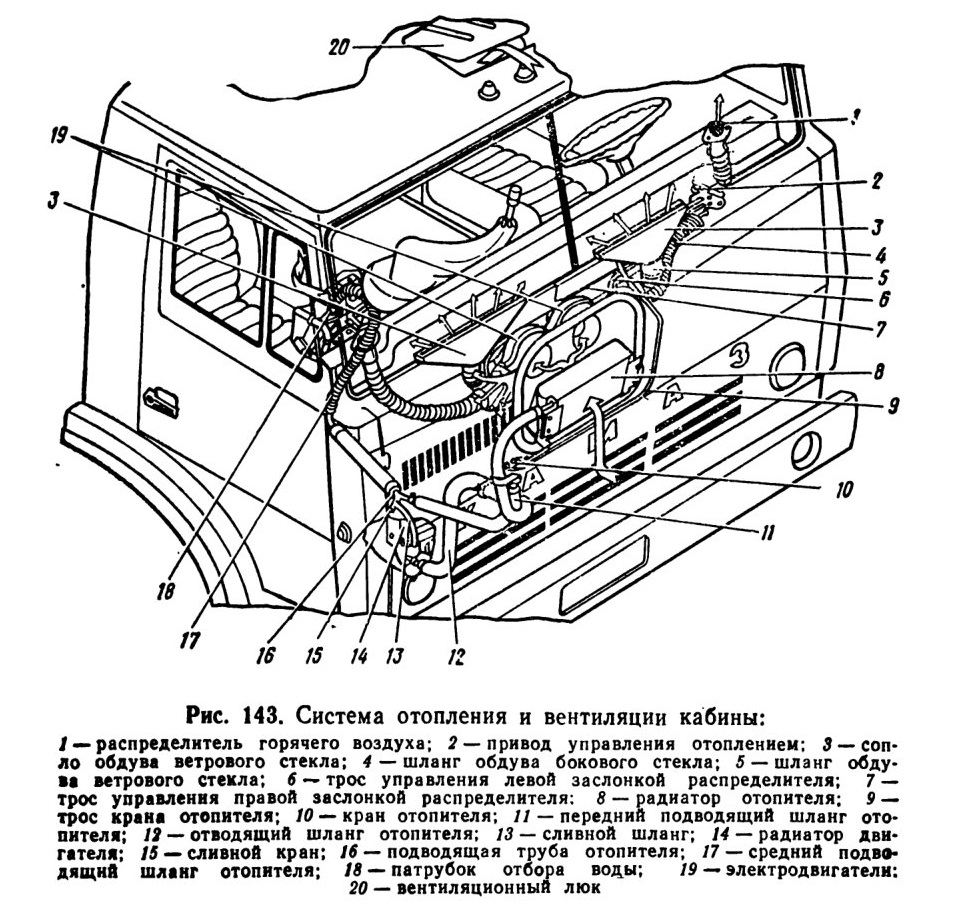

Система отопления и вентиляции кабины представлена на рис. 143.

Отопитель кабины предназначен для обогрева кабины и обдува стекол ветрового окна и стекол дверей теплым сухим воздухом для предотвращения их обмерзания и запотевания.

Радиатор отопителя помещен в нише панели и установлен с внешней стороны, а два вентилятора с электродвигателями размещены в кабине и закрыты съемным защитным кожухом. Радиатор включен в систему охлаждения двигателя. Горячая жидкость поступает в радиатор отопителя из углового патрубка, расположенного на верхней плоскости блока впереди справа, по подводящему патрубку, через регулировочный кран отопителя, расположенный в нише панели передка рядом с радиатором.

По подводящему патрубку жидкость поступает в нижнюю часть радиатора, а из верхней части по сливному патрубку поступает в нижнюю часть радиатора системы охлаждения. Наружный воздух поступает к радиатору отопителя через решетку облицовочной панели. Пройдя через радиатор, нагретый воздух с помощью двух вентиляторов подводится по шлангам к соплам обдува ветровых стекол. К ногам водителя и пассажиров воздух подается из отверстий в нижней стенке воздухораспределителей с заслонками, с помощью которых большую часть теплого воздуха можно направлять на обдув стекол.

Для обдува стекол дверей предусмотрены специальные воздухонаправляющие решетки, установленные на приборной панели с правой и левой сторон. Решетка поворачивается в горизонтальной плоскости на 360°, что позволяет направлять поток теплого воздуха не только на стекла дверей, но и дополнительно на ветровое стекло, когда это необходимо.

Тепловой поток отопителя регулируется краном, а также изменением частоты вращения рабочих колес вентиляторов. Для получения максимального теплового потока кран отопителя должен быть полностью открыт, электродвигатели вентиляторов включены на максимальную частоту вращения, заслонки в распределительных каналах открыты полностью, что обеспечивает максимальную подачу теплого воздуха из отопителя. При излишней подаче тепла в кабину надо частично прикрыть регулировочный кран. Для дальнейшего уменьшения поступающего в кабину тепла необходимо переключить электродвигатели вентиляторов на более низкую частоту вращения или выключить их совсем. В этом случае воздух подается за счет скоростного напора, возникающего при движении автомобиля.

Краны отопителя и заслонки воздухораспределителей управляются рычажками, расположенными в нижней части щитка приборов, слева от рулевой колонки. Верхний рычажок управляет краном отопителя, а два нижних рычажка управляют заслонками правого и левого воздухораспределителей. Промежуточные положения рычажков позволяют плавно изменять эффективность отопления и обдува стекол кабины. Переключатель электродвигателей вентиляторов расположен на приборной панели справа от рулевой колонки на пульте переключателей. При работе отопителя не следует полностью закрывать регулировочный кран, так как при этом нарушается циркуляция жидкости через радиатор отопителя.

Эффективность отопления зависит от температуры охлаждающей жидкости в системе охлаждения двигателя. При температуре жидкости в системе охлаждения ниже плюс 75°С эффективность отопления резко падает. При температуре наружного воздуха до минус 10°С для обогрева кабины при движении автомобиля следует использовать напор встречного воздуха, включая при этом электродвигатели только в случае необходимости. Это обеспечивает нормальный температурный режим в кабине и увеличивает срок службы электродвигателей. При более низкой температуре следует включить электродвигатели вентиляторов на низкую частоту и лишь в случае необходимости переключать их на режим максимальной частоты.

Для вентиляции кабины в летнее время нужно использовать поворотные форточки, опускать стекла дверей кабины, открывать на крыше вентиляционный люк, который устанавливается в четырех фиксированных положениях. Кроме того, свежий воздух может поступать в кабину через люк в передней панели, расположенной с правой стороны от середины кабины. При сильной запыленности воздуха вентиляционный люк в передней панели следует закрыть.

3.9.2. Платформа

Платформа автомобиля предназначена для перевозки грузов, людей и состоит из основания, шести бортов, каркаса с тентом.

Основание платформы — металлический каркас, который состоит из двух крайних профилей, обвязок и трех продольных усилителей, соединенных поперечными балками. Обвязки, усилители и балки изготовлены из листовой стали толщиной 2,8—3 мм.

Борта платформы состоят из металлического каркаса и профилированной панели, изготовленной из листовой стали толщиной 1 мм. Боковые и задний борта откидные. Передний борт жестко прикреплен к основанию платформы. Между боковыми бортами имеются откидные стойки, закрепленные шарнирно в кронштейнах основания. Стойки фиксируются в вертикальном положении специальными болтами. Борта запираются угловыми и боковыми запорами. Регулировка запоров обеспечивает необходимый натяг бортов при запирании. К поперечным балкам каркаса прикреплены болтами и хомутами два продольных деревянных бруса. Основание платформы в сборе с продольными брусьями прикреплено к лонжеронам рамы хомутами. На каркасе платформы установлены восемь щитов, изготовленных из досок толщиной 34 мм и соединенных между собой прижимными планками.

В бортах платформы сделаны гнезда для шести стоек каркаса тента. Между стойками тента установлены четыре продольные распорки. Стойки, кроме того, соединены дугами с распорками.

Для перевозки людей платформа оборудована тремя продольными рядами сидений (только на Камаз 4310).

Боковые сиденья откидные и крепятся к решетке каркаса тента на петлях. В рабочем положении сиденья фиксируются на ножках, а в нерабочем — фиксируются в решетке каркаса тента с помощью двух щеколд.

Среднее сиденье съемное и крепится к основанию платформы двумя стяжками. В нерабочем положении сиденье складывается.

Предусмотрена возможность установки ящика ДК-4Д на передний борт платформы. Для этого необходимо в специальных пластинах, приваренных к борту, просверлить по месту отверстия.
