КамАЗ-4310, Камаз-43105. Двигатель - часть 3

3.4.8. Система питания воздухом

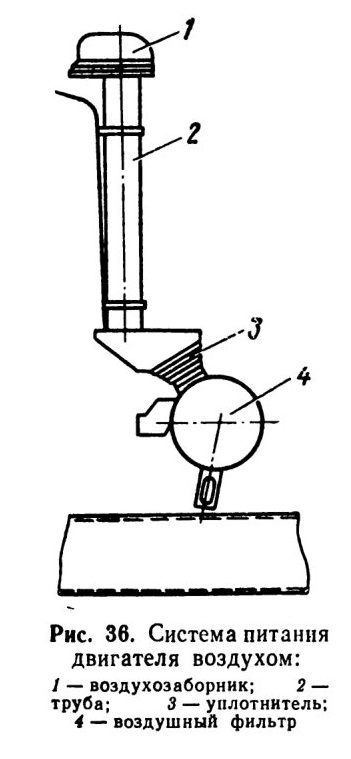

Система питания двигателя воздухом (рис. 36) состоит из воздушного фильтра 4, уплотнителя 3, воздухозаборника 1, патрубков и труб, соединяющих воздухозаборник с воздушным фильтром и воздушный фильтр с впускными коллекторами.

Впускные коллекторы служат для распределения воздуха по цилиндрам.

Уплотнитель представляет собой гофрированный резиновый патрубок, внутрь которого вставлен нажимной диск, служащий опорой для распорной пружины. Последняя обеспечивает герметичность соединения уплотнителя с переходником.

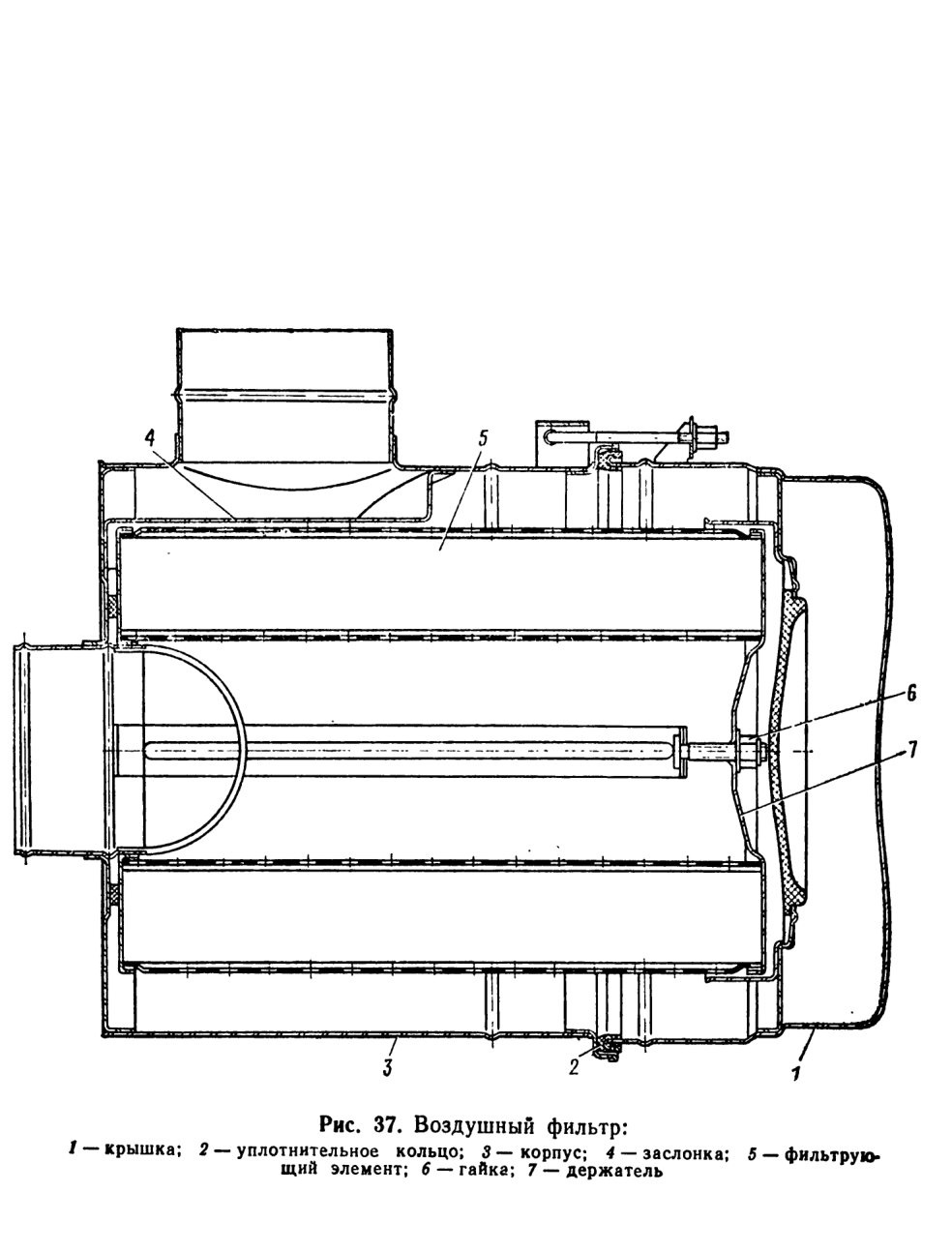

Воздушный фильтр (рис. 37) сухого типа, двухступенчатый, предназначен для очистки поступающего в двигатель воздуха от пыли. Он состоит из корпуса 3, крышки 1, фильтрующего элемента 5. Герметичность соединения крышки с корпусом обеспечивается уплотнительным кольцом 2. Крышка крепится к корпусу тягами. Корпус воздушного фильтра изготовлен из листовой освинцованной стали толщиной 1,2 мм.

Очистка воздуха в воздушном фильтре двухступенчатая. Первая ступень очистки — моноциклон, состоит из заслонки 4, обеспечивающей вращение воздушного потока вокруг фильтрующего элемента 5, таким образом очищая воздух от пыли, которая собирается в бункере. Пылесборный бункер образован крышкой 1 и съемной заглушкой.

Вторая ступень очистки — фильтрующий элемент 5, который состоит из наружного и внутреннего кожухов. Кожухи изготовлены из перфорированной стали и гофрированного фильтрующего картона, соединенных по торцам металлическими крышками, которые приклеены специальным клеем. Фильтрующий элемент плотно прижат к днищу корпуса 3 и уплотняется двумя торцевыми резиновыми кольцами. Крепится фильтрующий элемент в корпусе самостопорящейся гайкой 6.

В целях повышения эффективности очистки воздуха, поступающего в двигатель, и увеличения ресурса фильтрующего элемента предусмотрена установка в воздушный фильтр предочистителя.

Предочиститель представляет собой оболочку нетканого фильтровального полотна, которая надевается на фильтроэлемент перед установкой ее в корпус фильтра.

Предварительно очищенный в первой ступени воздух поступает во вторую ступень со сменным картонным фильтрующим элементом для более тонкой очистки, где, проникая через поры картона, оставляет на его поверхности мелкие частицы пыли. Очищенный воздух через патрубок поступает в коллекторы, распределяющие воздух по цилиндрам.

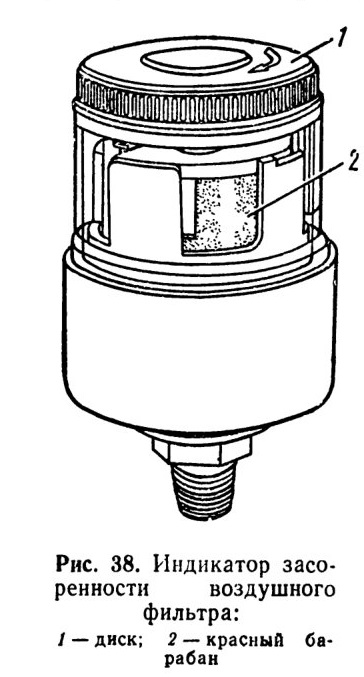

В кабине на панели приборов установлен индикатор (рис. 38), регистрирующий загрязненность воздушного фильтра. По мере засорения воздушного фильтра возрастает величина разрежения во впускных коллекторах двигателя, вследствие чего индикатор срабатывает, сигнализируя о необходимости очистки или замены картонного фильтрующего элемента.

3.4.9. Система выпуска газов

Система предназначена для выброса в атмосферу отработавших газов, а также частичного отвода тепла от двигателя. Система состоит из двух выпускных коллекторов, двух приемных труб, гибкого металлического рукава, глушителя.

Каждый выпускной коллектор обслуживает один ряд цилиндров и крепится к блоку цилиндров тремя болтами. Коллекторы соединяются с головками цилиндров патрубками. Разъемное выполнение соединения коллектор — патрубок — головка позволяет компенсировать тепловые деформации, возникающие при работе двигателя.

Приемные трубы глушителя крепятся к фланцам коллекторов, между фланцами и трубами глушителя установлены прокладки, необходимые для герметизации соединения. Приемные трубы объединены тройником и соединены с глушителем гибким металлическим рукавом, который компенсирует погрешности сборки (нарушение соосности деталей) и температурные деформации деталей системы. Глушитель подвешен к правому лонжерону рамы на двух хомутах.
На автомобилях КамАЗ установлен комбинированный активно-реактивный глушитель. Активный глушитель работает по принципу преобразования звуковой энергии в тепловую, что осуществляется установкой на пути газов перфорированных перегородок, в отверстиях которых поток газов дробится и пульсация газов затухает. В реактивном глушителе используется принцип акустической фильтрации звука. Этот глушитель представляет собой ряд акустических камер, соединенных последовательно.

3.4.10. Система охлаждения

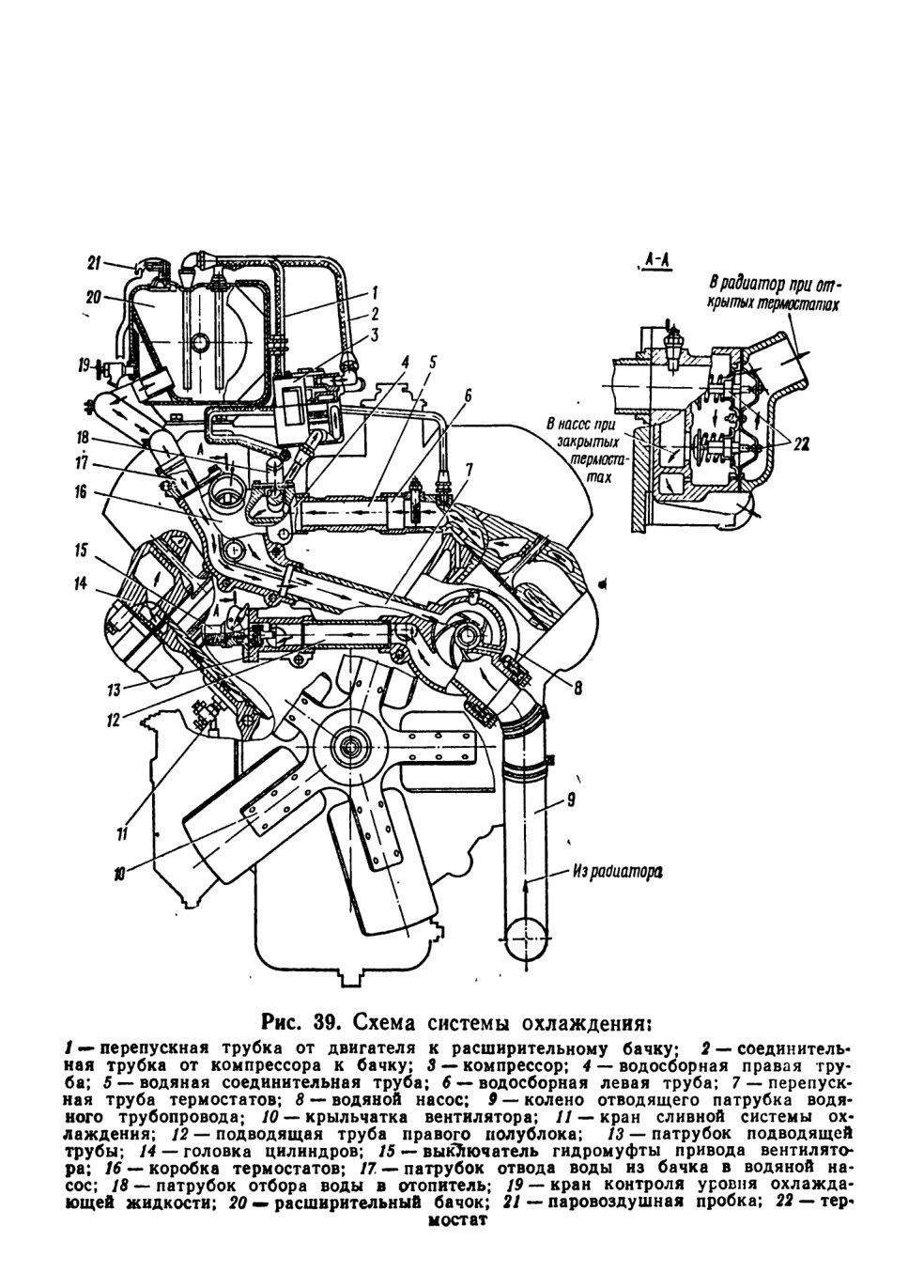

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Основными элементами системы (рис. 39) являются водяной насос 8, крыльчатка вентилятора 10, гидромуфта привода вентилятора, термостаты 22, выключатель 15 гидромуфты, расширительный бачок 20, соединительные трубы, радиатор и жалюзи.

Во время работы двигателя циркуляция охлаждающей жидкости в системе создается центробежным насосом. Жидкость из насоса нагнетается в полость охлаждения левого ряда цилиндров, а через трубу 12 — в полость охлаждения правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость через отверстия в верхних привалочных плоскостях блока цилиндров поступает в полости охлаждения головок цилиндров. Из головок цилиндров горячая жидкость по водосборным трубам 4 и 6 поступает в коробку 16 термостатов, из которой в зависимости от температуры направляется в радиатор или на вход водяного насоса.

Номинальная температура охлаждающей жидкости в системе при работе двигателя 75—98°С. Тепловой режим двигателя регулируется автоматически термостатами и выключателем гидромуфты привода вентилятора, которые управляют направлением потока жидкости и работой вентилятора в зависимости от температуры охлаждающей жидкости в двигателе.

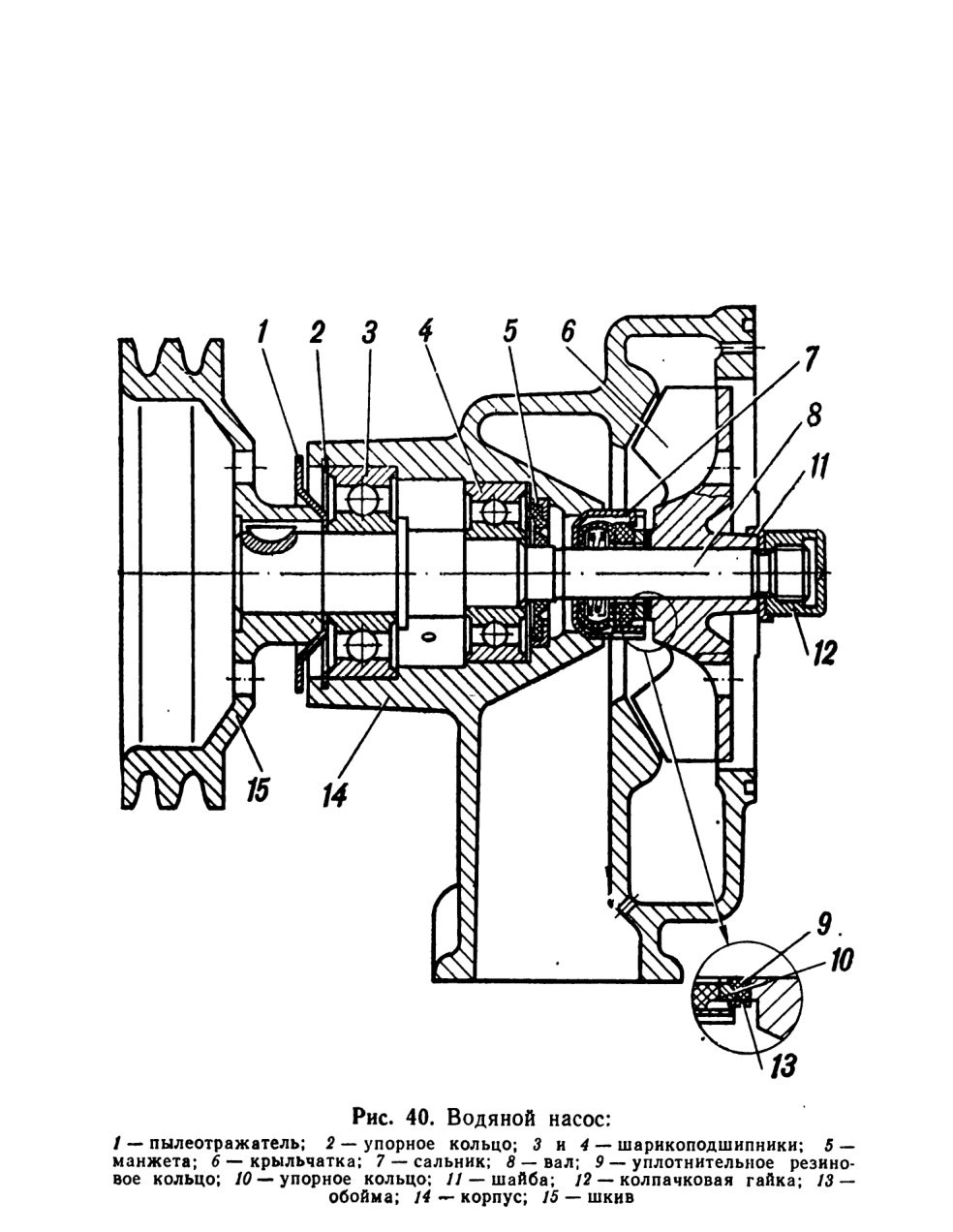

Водяной насос (рис. 40) центробежного типа установлен . на передней части блока цилиндров слева.

Вал 8 вращается в шарикоподшипниках 3 и 4 с односторонним резиновым уплотнением.

При эксплуатации периодически пополняйте смазку Литол-24 в подшипниках через пресс-масленку в корпусе насоса до появления смазки из дренажного отверстия.

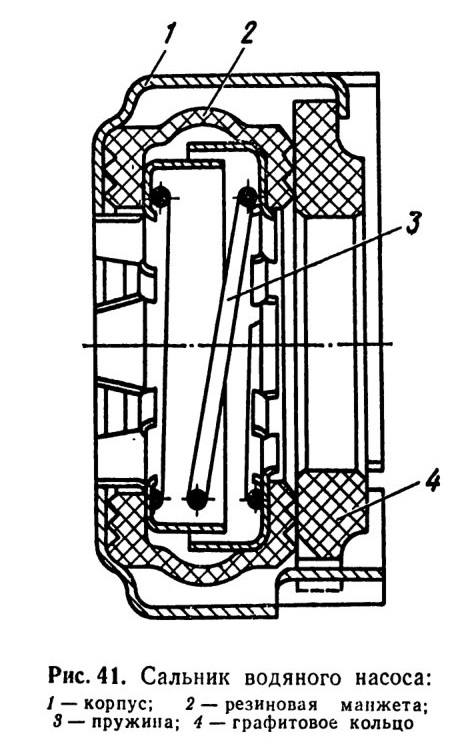

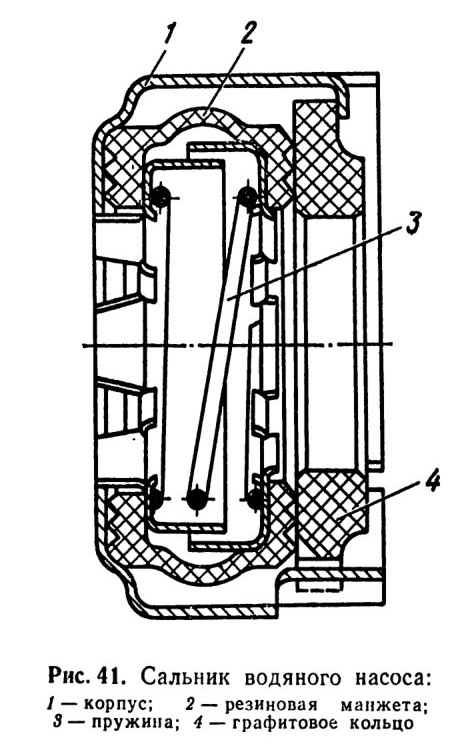

Сальник 7 препятствует вытеканию охлаждающей жидкости из водяной полости насоса. Он состоит из корпуса 1

(рис. 41), резиновой уплотнительной манжеты 2, разжимной пружины 3 и графитового кольца 4. Сальник запрессован в корпусе 14 (рис. 40) водяного насоса, а его графитовое кольцо постоянно прижато к упорному стальному кольцу 10. Между упорным кольцом и крыльчаткой установлено уплотнительное резиновое кольцо 9 в обойме 13. Высокое качество изготовления торцов графитового и стального упорных колец

обеспечивает надежное контактное уплотнение водяной полости насоса.

Для контроля исправности торцевого уплотнения в корпусе насоса имеется дренажное отверстие. Заметная течь жидкости через это отверстие свидетельствует о неисправности уплотнения насоса. Необходимо помнить, что закупорка отверстия приводит к выходу из строя подшипников.

Вентилятор осевого типа, пятилопастный, установлен на ведомом валу гидромуфты; вращается в установленном на рамке радиатора диффузоре, который уменьшает подсос воздуха лопастями с боков и тем самым способствует увеличению потока воздуха, просасываемого вентилятором через радиатор.

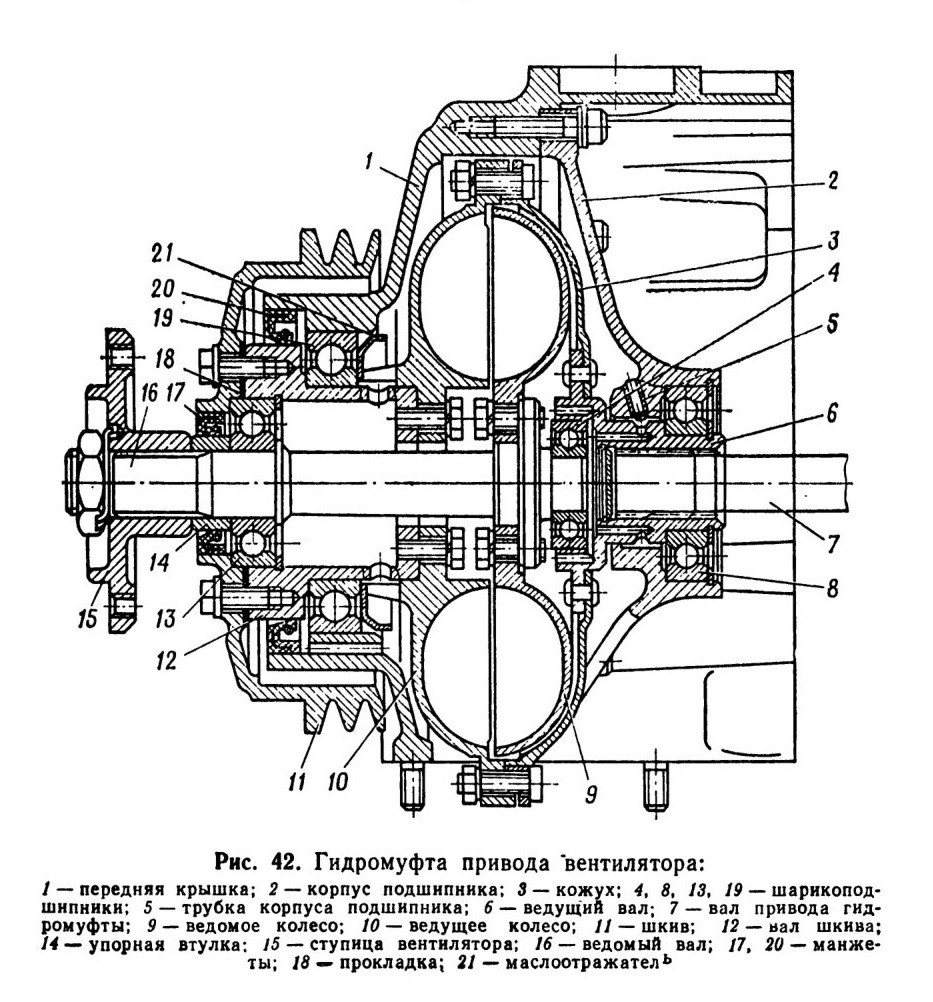

Гидромуфта привода вентилятора (рис. 42) передает крутящий момент от коленчатого вала к вентилятору и гасит инерционные нагрузки, возникающие при резком изменении частоты вращения коленчатого вала. Гидромуфта располагается соосно с коленчатым валом.

Передняя крышка 1 блока и корпус 2 подшипника соединены винтами и образуют полость, в которой установлена гидромуфта.

Ведущий вал 6 в сборе с кожухом 3, ведущее колесо 10, вал 12 и шкив 11, соединенные болтами, составляют ведущую часть гидромуфты, которая вращается в шарикоподшипниках 8 и 19. Ведущая часть гидромуфты приводится во вращение от коленчатого вала через шлицевый вал 7. Ведомое колесо 9 в сборе с валом 16, на котором закреплена ступица 15 вентилятора, составляет ведомую часть гидромуфты, вращающуюся в шарикоподшипниках 4 и 13. Гидромуфта уплотнена резиновыми манжетами 17 и 20.

На внутренних тороидальных поверхностях ведущего и ведомого колес отлиты радиальные лопатки. На ведущем колесе их 33, на ведомом — 32. Межлопаточное пространство колес образует рабочую полость гидромуфты.

Передача крутящего момента с ведущего колеса 10 гидромуфты на ведомое колесо 9 происходит при заполнении рабочей полости маслом. Частота вращения ведомой части зависит от количества масла, поступающего в гидромуфту.

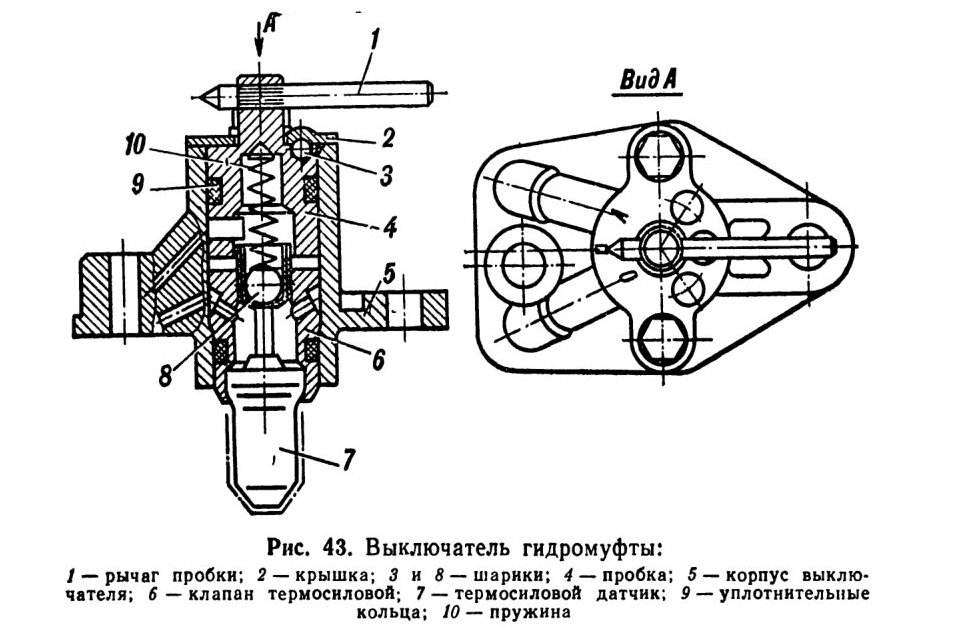

Масло поступает через выключатель (рис. 43), который управляет работой гидромуфты привода вентилятора. Он установлен в передней части двигателя на патрубке, подводящем охлаждающую жидкость к правому ряду цилиндров.

Выключатель имеет три фиксированных положения и обеспечивает работу вентилятора в одном из режимов:

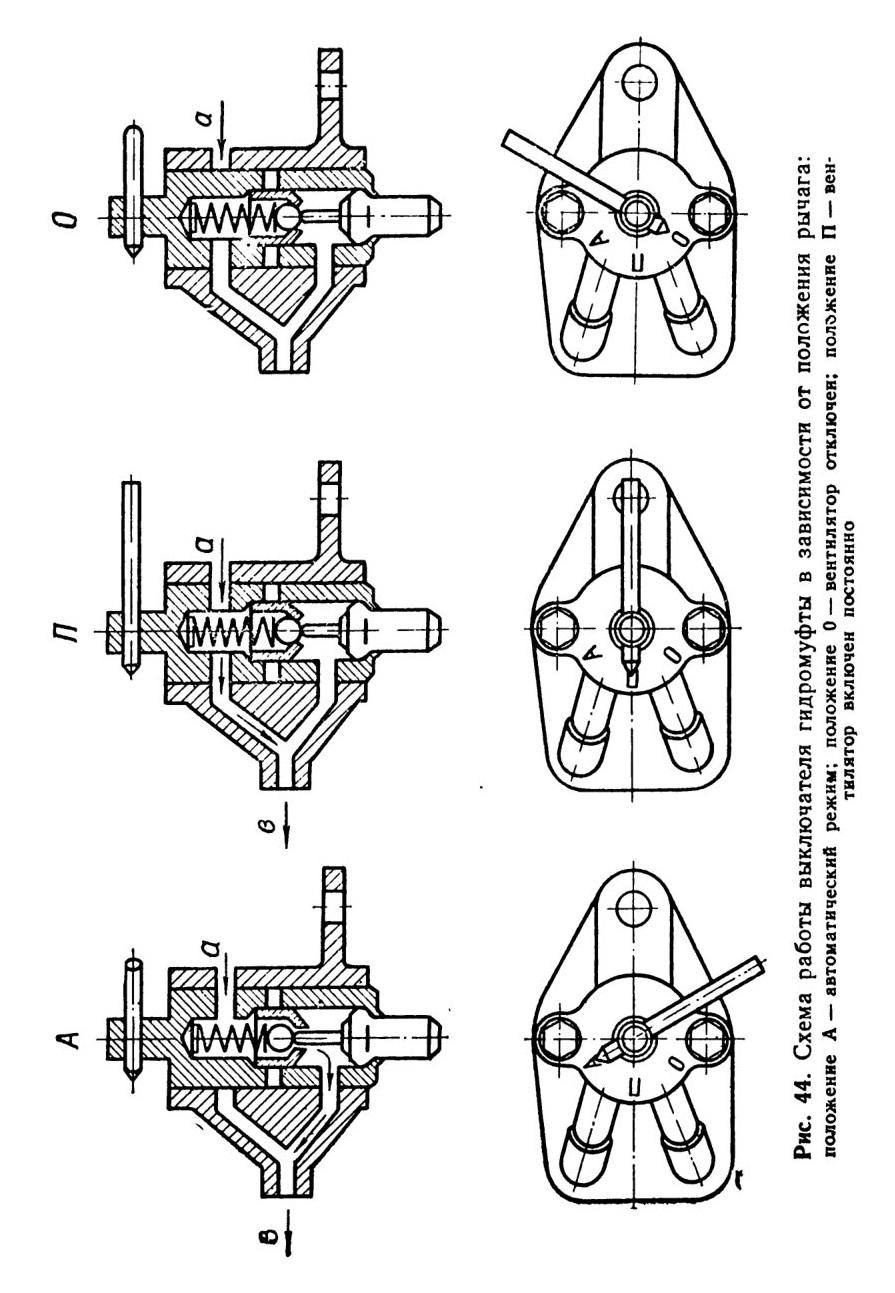

автоматический — рычаг установлен в положение А (рис. 44)

При повышении температуры охлаждающей жидкости, омывающей термосиловой датчик 7 (рис. 43), активная масса, находящаяся в баллоне датчика, начинает плавиться и, увеличиваясь в объеме, перемещает шток датчика и шарик 8.

Цри температуре жидкости 85—90°С шарик 8 открывает масляный канал в корпусе выключателя. Масло из главной масляной магистрали двигателя по каналам в корпусе выключателя, блоке и его передней крышке, трубке 5 (рис. 42) и каналам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жидкости ниже 85° С шарик 8 под действием возвратной пружины перекрывает масляный канал в корпусе и подача масла в гидромуфту прекращается; при этом находящееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается;

вентилятор отключен — рычаг установлен в положение 0 (рис. 44), масло в гидромуфту не подается, при этом крыльчатка может вращаться с небольшой частотой под действием сил трения, возникающих при вращении подшипников и манжеты гидромуфты;
вентилятор включен постоянно — рычаг установлен в положение П (рис. 44), при этом в гидромуфту постоянно подается масло независимо от температуры охлаждающей жидкости, вентилятор вращается постоянно с частотой, приблизительно равной частоте вращения коленчатого вала.

Основной режим работы гидромуфты — автоматический.

При отказе выключателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) следует включить гидромуфту в постоянный режим (установить рычаг выключателя в положение П) и при первой возможности устранить неисправность выключателя.

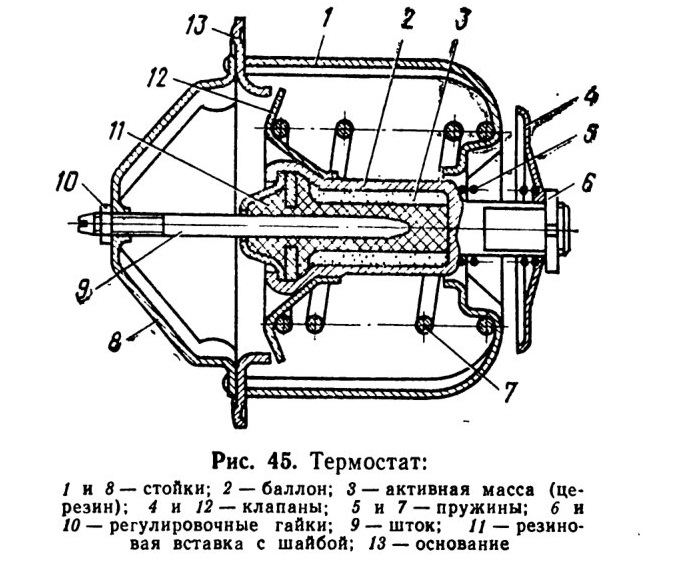

Термостаты (рис. 45) с твердым наполнителем и прямым ходом клапана предназначены для автоматического регулирования теплового режима двигателя, размещены в коробке 16 (рис. 39), закрепленной на переднем торце правого ряда блока цилиндров.

На холодном двигателе вход жидкости в радиатор перекрыт клапапом 12 (рис. 45), а вход в перепускную трубу к водяному насосу открыт клапаном 4. Охлаждающая жидкость циркулирует, минуя радиатор, что ускоряет прогрев двигателя.

При достижении температуры охлаждающей жидкости 80°С±2°С активная масса (церезин) 3, заключенная в баллоне 2, плавится, увеличиваясь в объеме. При этом баллон 2 перемещается вправо, открывая клапан 12, а клапан 4 закрывает вход в перепускную трубу к водяному насосу. Охлаждающая жидкость начинает циркулировать через радиатор. В диапазоне температур от 80 до 93°С охлаждающая жидкость циркулирует через радиатор и перепускную трубу на вход насоса, клапаны 4 и 12 открыты частично.

При температуре 93°С±2°С происходит полное открытие клапана 12 и закрытие клапана 4, при этом вся жидкость циркулирует через радиатор.

При снижении температуры охлаждающей жидкости до 80°С и ниже объем церезина уменьшается и клапаны 4 и 12 под действием пружин 5 и 7 термостата занимают первоначальное положение.

Расширительный бачок установлен над двигателем с правой стороны по ходу автомобиля и соединен с коробкой термостатов, верхним бачком радиатора, водяной полостью блока и компрессором. Расширительный бачок служит для компенсации изменения объема охлаждающей жидкости при ее расширении от нагревания, а также позволяет контролировать степень заполнения системы охлаждения и способствует удалению из нее воздуха и пара.

В горловине расширительного бачка установлена паровоздушная пробка 21 (рис. 39) с клапанами впускным (воздушным) и выпускным (паровым). Выпускной клапан, нагруженный пружиной, поддерживает в системе охлаждения избыточное давление до 0,65 кгс/см2, впускной клапан, нагруженный более слабой пружиной, препятствует созданию в системе разрежения при остывании двигателя. Впускной клапан открывается и сообщает систему охлаждения с атмосферой при разрежении 0,01—0,13 кгс/см2.

Охлаждающая жидкость заливается в двигатель через заливную горловину расширительного бачка. Верхний уровень жидкости в системе охлаждения должен находиться на 2/3 высоты расширительного бачка (определяется визуально). Нижний уровень контролируется краном 19 контроля уровня.

Контроль за температурой охлаждающей жидкости в системе осуществляется указателем на щитке приборов. При возрастании температуры в системе охлаждения до 98°С в указателе загорается контрольная лампа аварийного перегрева охлаждающей жидкости.
