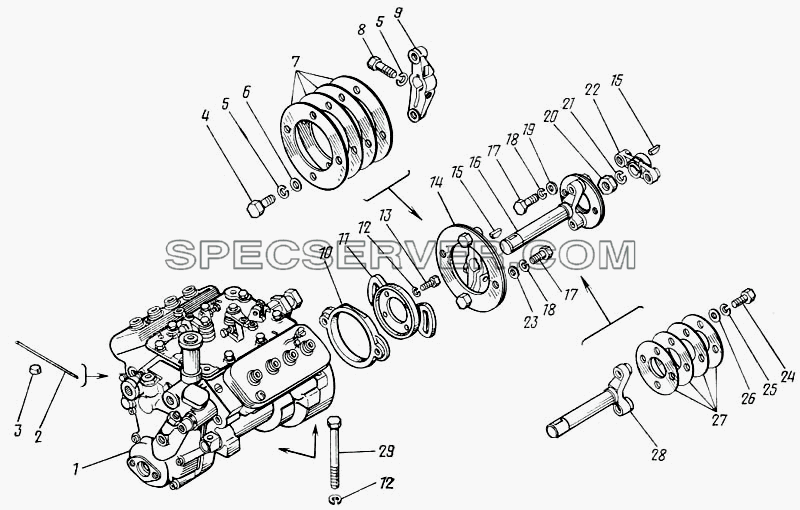

Запчасти: Установка и привод ТНВД для КамАЗ-43101
Установка и привод ТНВД для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
33.1111007-02 |
ТНВД в сборе |
2 |
|
870701 |
Проволока пломбировочная |
3 |
|
33.1110117 |
Пломба |
4 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
5 |
|
1/05168/73 |
Шайба 10 пружинная |
6 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
7 |
|
740.1029274 |
Пластина ведущей полумуфты передняя |
8 |
|
1/59709/31 |
Болт М10х1,25-6gх35 |
9 |
|
740.1029264 |
Фланец ведущей полумуфты передний |
10 |
|
740.1029286 |
Полумуфта ведомая топливного насоса |
11 |
|
740.1029288 |
Фланец ведомой полумуфты привода топливного насоса |
12 |
|
1/05166/73 |
Шайба 8 пружинная |
13 |
|
1/60434/21 |
Болт М8-6gх20 |
14 |
|
740.1029262 |
Фланец передний в сборе |
15 |
|
870810 |
Шпонка сегментная 5х7,5х19 |
16 |
|
740.1029260 |
Полумуфта ведущая в сборе |
17 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
18 |
|
1/05168/73 |
Шайба 10 пружинная |
19 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
20 |
|
1/07913/11 |
Гайка низкая М14х1,5-6Н |
21 |
|
1/05171/77 |
Шайба 14 пружинная |
22 |
|
740.1029270 |
Фланец ведущей полумуфты задний |
23 |
|
1/26468/01 |
Шайба плоская 10,2х25х2 |
24 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
25 |
|
1/05158/73 |
Шайба пружинная 10 |
26 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
27 |
|
740.029272 |
Пластина задняя |
28 |
|
740.1029268 |
Полумуфта ведущая привода топливного насоса |
29 |
|
1/60448/21 |
Болт М8-6gх80 |
Запчасти: Система питания двигателя для КамАЗ-43101
Система питания двигателя для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
740.11111578 |
Кольцо уплотнительное |
2 |
|
740.1111572 |
Фланец трубы отвода масла |
3 |
|
1/05160/73 |
Шайба пружинная 8 |
4 |
|
1/60432/2.1 |
Болт М8х16 |
5 |
|
740.1111570 |
Трубка отвода масла |
6 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
7 |
|
740.1111568 |
Трубка подвода масла |
8 |
|
870831 |
Заглушка 10 транспортная |
9 |
|
870007 |
Болт М10х1,25-6gх23 |
10 |
|
870005 |
Болт М14х1,5-6gх30 |
11 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
12 |
|
870830 |
Заглушка |
13 |
|
740.1104430 |
Наконечник |
14 |
|
870963 |
Штуцер |
15 |
|
870825 |
Пробка М16х1,5 транспортная |
16 |
|
740.1104432-01 |
Рукав 10, L=150 |
17 |
|
740.1104449 |
Муфта обжимная |
18 |
|
740.1104424-50 |
Трубка топливная отводящая |
19 |
|
740.1104422-02 |
Трубка топливная отводящая в сборе |
20 |
|
1/60434/21 |
Болт М8-6gх20 |
21 |
|
870920 |
Кляммер 13 |
22 |
|
740.3407034 |
Прокладка |
23 |
|
870638 |
Шайба уплотнительная |
24 |
|
33.1112010 |
Форсунка в сборе |
25 |
|
740.1112163 |
Скоба крепления форсунки |
26 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
27 |
|
870885 |
Пробка М14х1,5-6g |
28 |
|
870904 |
Гайка накидная М14х1,5-6Н |
29 |
|
740.1104340 |
Труба 7, L=516 |
30 |
|
740.1104324 |
Трубка топливная в сборе |
31 |
|
8708311 |
Заглушка транспортная 10 |
32 |
|
740.1104367 |
Наконечник |
33 |
|
740.1104451 |
Муфта обжимная |
34 |
|
740.1104362-01 |
Рукав 4, L=145 |
35 |
|
740.1104365 |
Наконечник проходной |
36 |
|
740.1104370 |
Трубка дренажная в сборе |
37 |
|
870885 |
Пробка М14х1,5-6g |
38 |
|
870904 |
Гайка накидная М14х1,5-6Н |
39 |
|
740.1104358 |
Скоба крепления топливных трубок |
40 |
|
740.1104473 |
Втулка |
41 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
42 |
|
740.1104404 |
Труба 7, L=485 |
43 |
|
740.1104322 |
Трубка топливная в сборе |
44 |
|
870885 |
Пробка М14х1,5-6g |
45 |
|
870904 |
Гайка накидная М14х1,5-6Н |
46 |
|
740.1104404 |
Труба 7, L=485 |
47 |
|
740.1104320 |
Трубка топливная в сборе |
48 |
|
740.1104302 |
Трубка 7, L=618 |
49 |
|
740.1104318 |
Трубка топливная в сборе |
50 |
|
870885 |
Пробка М14х1,5-6g |
51 |
|
870904 |
Гайка накидная М14х1,5-6Н |
52 |
|
870006 |
Болт М14х1,5х65,5 |
53 |
|
740.1104429 |
Наконечник |
54 |
|
740.11-17010 |
Фильтр топливный в сборе |
55 |
|
1/26014/73 |
Шайба 10 волнистая |
56 |
|
870022 |
Болт М14х1,5-6gх48 |
57 |
|
740.1104428-50 |
Трубка топливная |
58 |
|
740.1104426-02 |
Трубка топливная подводящая в сборе |
59 |
|
740.1104336 |
Прокладка |
60 |
|
870931 |
Кляммер |
61 |
|
740.1104385-50 |
Трубка низкого давления |
62 |
|
740.1104384-02 |
Трубка низкого давления отводящая в сборе |
63 |
|
740.1104449 |
Муфта обжимная |
64 |
|
740.1104432-01 |
Рукав 10, L=150 |
65 |
|
870830 |
Заглушка |
66 |
|
740.1104430 |
Наконечник |
67 |
|
740.1104449 |
Муфта обжимная |
68 |
|
740.1104432-01 |
Рукав 10, L=150 |
69 |
|
870830 |
Заглушка |
70 |
|
740.1104430 |
Наконечник |
71 |
|
740.1104458 |
Скоба крепления топливных трубок |
72 |
|
740.1104460 |
Втулка |
73 |
|
740.1104372 |
Трубка топливная |
74 |
|
870517 |
Гайка колпачковая |
75 |
|
740.1104353 |
Тройник крепления топливных трубок |
76 |
|
1/05168/73 |
Шайба 10 пружинная |
77 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
78 |
|
740.1104310 |
Трубка топливная в сборе |
79 |
|
740.1104302 |
Трубка 7, L=618 |
80 |
|
870904 |
Гайка накидная М14х1,5-6Н |
81 |
|
870885 |
Пробка М14х1,5-6g |
82 |
|
740.1104348-01 |
Рукав 4, L=295 |
83 |
|
740.1104451 |
Муфта обжимная |
84 |
|
870834 |
Заглушка выпускного канала (в запасные части) |
85 |
|
740.1104365 |
Наконечник проходной |
86 |
|
740.1104346 |
Трубка дренажная в сборе |
87 |
|
740.1104367 |
Наконечник |
88 |
|
870885 |
Пробка М14х1,5-6g |
89 |
|
870904 |
Гайка накидная М14х1,5-6Н |
90 |
|
740.1104404 |
Труба 7, L=485 |
91 |
|
740.1104316 |
Трубка топливная в сборе |
92 |
|
870885 |
Пробка М14х1,5-6g |
93 |
|
870904 |
Гайка накидная М14х1,5-6Н |
94 |
|
740.1104340 |
Труба 7, L=516 |
95 |
|
740.1104314 |
Трубка топливная в сборе |
96 |
|
740.1104340 |
Труба 7, L=516 |
97 |
|

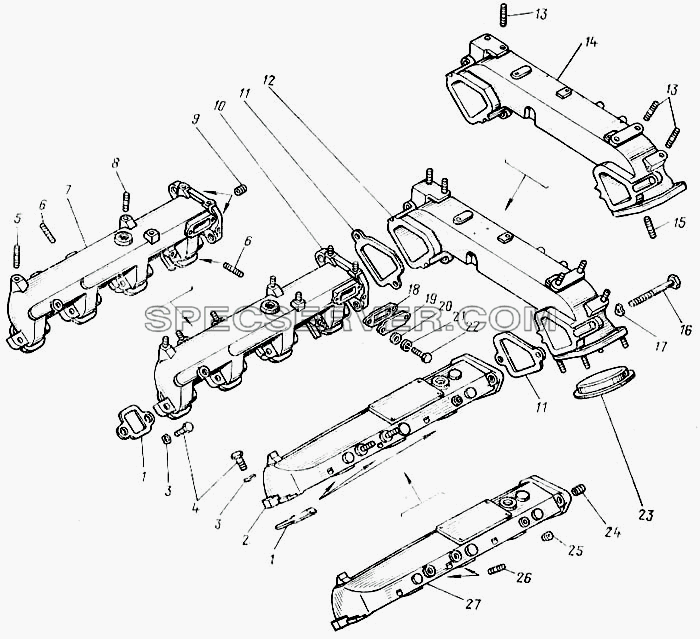

Установка впускных коллекторов для КамАЗ-43101 (список запасных частей)
Установка впускных коллекторов для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

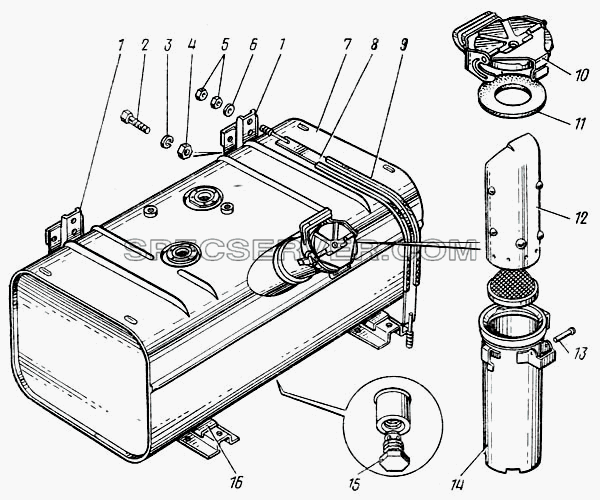

Бак топливный для КамАЗ-43101 (список запасных частей)
Бак топливный для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
Бак топливный (КамАЗ-43106) для КамАЗ-43101 (список запасных частей)
Бак топливный (КамАЗ-43106) для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
Кронштейн крепления топливного бака для КамАЗ-43101 (список запасных частей)
Кронштейн крепления топливного бака для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
| |
