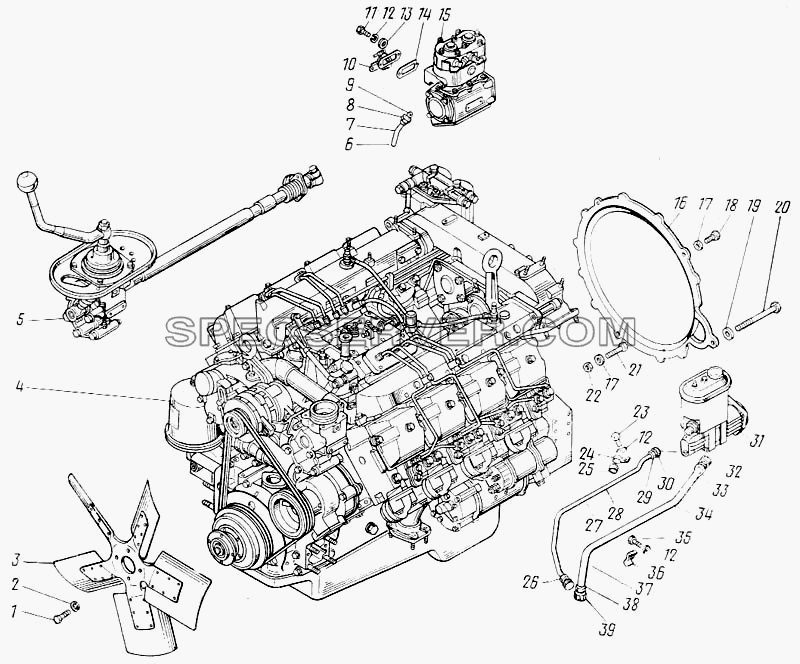

Запчасти: Двигатель с оборудованием, основная комплектация для КамАЗ-43101
Двигатель с оборудованием, основная комплектация для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
2 |
|
1/05168/73 |
Шайба 10 пружинная |
3 |
|
740.1308012 |
Крыльчатка вентилятора в сборе |
4 |
|
740.1000450 |
Двигатель, основная комплектация, в сборе |
5 |
|
14.1703006 |
Привод управления механизмом переключения передач в сборе |
6 |
|
740.3509283 |
Трубка подвода воды к компрессору в сборе |
7 |
|
740.3509286 |
Трубка, L= 149 |
8 |
|
864813 |
Гайка накидная М18х1,5-6Н |
9 |
|
864817 |
Муфта конусная 12 |
10 |
|
740.3509279 |
Патрубок со шлангом в сборе |
11 |
|
1/60436/21 |
Болт М8-6gх25 |
12 |
|
1/05166/73 |
Шайба 8 пружинная |
13 |
|
1/05196/01 |
Шайба плоская 8х17 |
14 |
|
740.3509413 |
Прокладка патрубка компрессора |
15 |
|
5320-3509012 |
Компрессор |
16 |
|
740.1002330 |
Кожух защитный транспортный |
17 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
18 |
|
1/55404/21 |
Болт М12х1,25-6gх30 |
19 |
|
1/05202/01 |
Шайба плоская 16,8х28х3 |
20 |
|
1/59821/2/1 |
Болт М16х1,5х140 |
21 |
|
1/55407/21 |
Болт М12х1,25-6gх45 |
22 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
23 |
|
1/60434/21 |
Болт М8-6gх20 |
24 |
|
870920 |
Кляммер 13 |
25 |
|
740.3407034 |
Прокладка |
26 |
|
740.3407124 |
Наконечник |
27 |
|
740.3407110 |
Трубка высокого давления насоса гидроусилителя руля |
28 |
|
740.3407112 |
Труба 10х1х710 |
29 |
|
870906 |
Гайка соединительная |
30 |
|
870825 |
Пробка М16х1,5 транспортная |
31 |
|
4310-3407200 |
Насос гидроусилителя руля в сборе |
31 |
|
53212-3407200 |
Насос гидроусилителя руля в сборе |
32 |
|
870305 |
Пробка транспортная |
33 |
|
521670 |
Гайка накидная |
34 |
|
740.3407118 |
Труба 18х1х575 |
35 |
|
1/60438/21 |
Болт М8-6gх30 |
36 |
|
870921 |
Скоба специальная |
37 |
|
740.3407116 |
Трубка низкого давления насоса гидроусилителя руля |
38 |
|
740.3407120 |
Наконечник |
39 |
|
870883 |
Пробка М20х1,5-6g транспортная |

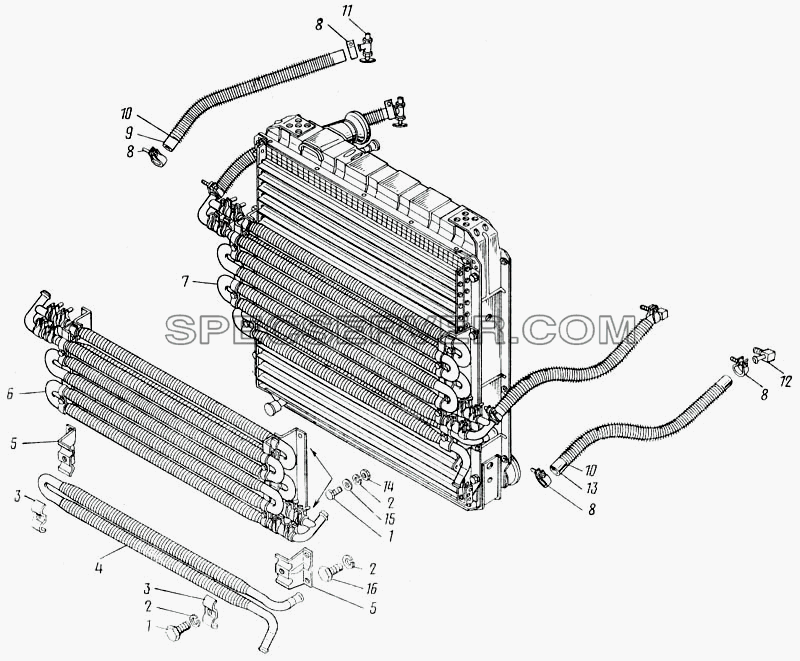

Запчасти: Установка масляных радиаторов и маслопроводов для КамАЗ-43101
Установка масляных радиаторов и маслопроводов для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

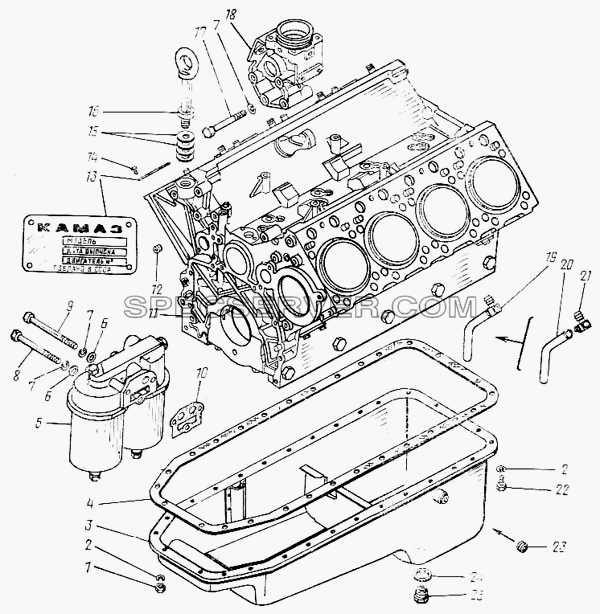

Запчасти: Блок цилиндров, картер масляный и фильтр очистки масла для КамАЗ-43101
Блок цилиндров, картер масляный и фильтр очистки масла для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

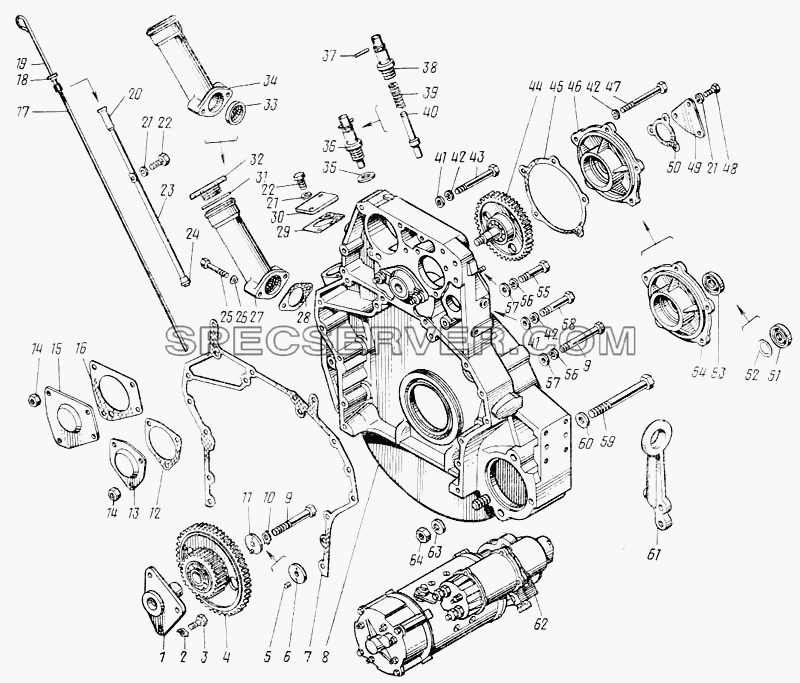

Запчасти: Установка картера маховика для КамАЗ-43101
Установка картера маховика для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
740.1029128 |
Ось ведущей шестерни распределительного вала |
2 |
|
870851 |
Шайба замковая 10 |
3 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
4 |
|
740.1029114 |
Шестерня ведущая в сборе |
5 |
|
870768 |
Штифт цилиндрический 5х13 |
6 |
|
740.1029142 |
Шайба упорная |
7 |
|
740.1002314-10 |
Прокладка картера маховика |
8 |
|
740.1002310 |
Картер маховика в сборе |
9 |
|
1/55415/3-1 |
Болт М12х1,25х90 |
10 |
|
870852 |
Шайба замковая 12 |
11 |
|
740.1029140 |
Шайба упорная в сборе |
12 |
|
740.3407032 |
Прокладка |
13 |
|
740.1002522 |
Заглушка |
14 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
15 |
|
740.1002518 |
Заглушка |
16 |
|
740.3509403-10 |
Прокладка картера компрессора |
17 |
|
740.1009050 |
Указатель уровня масла с уплотнителем в сборе |
18 |
|
740.1009055 |
Уплотнитель указателя уровня масла |
19 |
|
740.1009051 |
Указатель уровня масла в сборе |
20 |
|
740.1009048-20 |
Трубка указателя уровня в сборе |
21 |
|
1/05166/73 |
Шайба 8 пружинная |
22 |
|
1/60434/21 |
Болт М8-6gх20 |
23 |
|
740.1009049-20 |
Трубка указателя уровня |
24 |
|
15.1772052 |
Кольцо уплотнительное |
25 |
|
1/60439/21 |
Болт М8-6gх35 |
26 |
|
1/26013/73 |
Шайба 8 волнистая |
27 |
|
740.1009135 |
Патрубок маслоналивной в сборе |
28 |
|
740.1009145-10 |
Прокладка маслоналивного патрубка |
29 |
|
740.10114128 |
Прокладка |
30 |
|
740.1014126-20 |
Фланец |
31 |
|
5320-1311105 |
Прокладка крышки |
32 |
|
5320-1311103-01 |
Пробка наливной горловины |
33 |
|
740.1009144 |
Сетка |
34 |
|
740.1009138 |
Патрубок |
35 |
|
1/02634/60 |
Прокладка 22х28х1,5 |
36 |
|
740.1005440-10 |
Фиксатор маховика в сборе |
37 |
|
870758 |
Штифт 6х36 |
38 |
|
740.1005444 |
Корпус фиксатора |
39 |
|
740.1005446 |
Пружина фиксатора |
40 |
|
740.1005442-10 |
Фиксатор |
41 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
42 |
|
1/05168/73 |
Шайба 10 пружинная |
43 |
|
1/59716/21 |
Болт М10х1,25-6gх90 |
44 |
|
740.1029120 |
Шестерня ведомая в сборе |
45 |
|
740.1029178 |
Прокладка корпуса подшипника |
46 |
|
740.1029175 |
Корпус заднего подшипника в сборе |
47 |
|
1/59718/21 |
Болт М10х1,25-6gх100 |
48 |
|
1/60432/21 |
Болт М8-6gх16 |
49 |
|
14.3802072 |
Заглушка |
50 |
|
740.3813856 |
Прокладка датчика |
51 |
|
740.1029244 |
Манжета |
52 |
|
740.1029242 |
Пружина |
53 |
|
740.1029240 |
Манжета в сборе |
54 |
|
740.1029176 |
Корпус заднего подшипника |
55 |
|
1/55409/21 |
Болт М12х1,25-6gх55 |
56 |
|
1/05170/73 |
Шайба 12 пружинная |
57 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
58 |
|
1/13437/21 |
Болт М10х1,25-6gх65 |
59 |
|
1/59821/21 |
Болт М16х1,5-6gх140 |
60 |
|
1/05202/01 |
Шайба плоская 16,8х28х3 |
61 |
|
740.1002358 |
Рым-болт задний |
62 |
|
740.3708000 |
Стартер СТ142Б в сборе |
63 |
|
1/05172/77 |
Шайба 16 пружинная |
64 |
|
1/21641/11 |
Гайка М16х1,5-6Н |
| |
