SAFETY

249

Feedback To The Driver
The instrument cluster has an HDC icon and the HDC

switch has an indicator light, which offers feedback to the

driver about the state HDC is in.



The cluster icon and switch indicator light will illumi

-

nate and remain on solid when HDC is enabled or acti

-

vated. This is the normal operating condition for HDC.



The cluster icon and switch indicator light will flash for

several seconds then extinguish when the driver pushes

the HDC switch but enable conditions are not met.



The cluster icon and switch indicator light will flash for

several seconds then extinguish when HDC disables

due to excess speed.



The cluster icon and switch indicator light will flash

when HDC deactivates due to overheated brakes. The

flashing will stop and HDC will activate again once the

brakes have cooled sufficiently.

Hill Start Assist (HSA)

The HSA system is designed to mitigate roll back from a

complete stop while on an incline. If the driver releases

the brake while stopped on an incline, HSA will continue to

hold the brake pressure for a short period. If the driver

does not apply the throttle before this time expires, the

system will release brake pressure and the vehicle will roll

down the hill as normal.

The following conditions must be met in order for HSA to

activate:



The feature must be enabled.



The vehicle must be stopped.



The parking brake must be off.



The driver door must be closed. (If the doors are

attached, then the door must be closed. If the doors

are detached then the driver's seat belt must be

buckled.)



The vehicle must be on a sufficient grade.



The gear selection must match vehicle uphill direction

(i.e., vehicle facing uphill is in forward gear; vehicle

backing uphill is in REVERSE gear).



HSA will work in REVERSE gear and all forward gears.

The system will not activate if the transmission is in

PARK or NEUTRAL. For vehicles equipped with a

manual transmission, if the clutch is pressed, HSA will

remain active.

Disabling And Enabling HSA

This feature can be turned on or turned off. To change the

current setting, refer to

Ú

page 184 for further information.

Towing With HSA

HSA will also provide assistance to mitigate roll back while

towing a trailer.

Rain Brake Support (RBS)

RBS may improve braking performance in wet conditions.

It will periodically apply a small amount of brake pressure

to remove any water buildup on the front brake rotors. It

functions when the windshield wipers are in LO or HI

speed. When RBS is active, there is no notification to the

driver and no driver interaction is required.

WARNING!

HDC is only intended to assist the driver in controlling

vehicle speed when descending hills. The driver must

remain attentive to the driving conditions and is

responsible for maintaining a safe vehicle speed.

WARNING!

There may be situations where the Hill Start Assist

(HSA) will not activate and slight rolling may occur, such

as on minor hills or with a loaded vehicle, or while pull

-

ing a trailer. HSA is not a substitute for active driving

involvement. It is always the driver’s responsibility to be

attentive to distance to other vehicles, people, and

objects, and most importantly brake operation to

ensure safe operation of the vehicle under all road con

-

ditions. Your complete attention is always required

while driving to maintain safe control of your vehicle.

Failure to follow these warnings can result in a collision

or serious personal injury.

WARNING!



If you use a trailer brake controller with your trailer,

the trailer brakes may be activated and deactivated

with the brake switch. If so, there may not be enough

brake pressure to hold both the vehicle and the

trailer on a hill when the brake pedal is released. In

order to avoid rolling down an incline while resuming

acceleration, manually activate the trailer brake or

apply more vehicle brake pressure prior to releasing

the brake pedal.



HSA is not a parking brake. Always apply the parking

brake fully when exiting your vehicle. Also, be certain

to place the transmission in PARK (P).



Failure to follow these warnings can result in a colli

-

sion or serious personal injury.

6

250

SAFETY



Ready Alert Braking (RAB)

RAB may reduce the time required to reach full braking

during emergency braking situations. It anticipates when

an emergency braking situation may occur by monitoring

how fast the throttle is released by the driver. The

Electronic Brake Controller (EBC) will prepare the brake

system for a panic stop.

Selec-Speed Control (SSC) — If Equipped

SSC is intended for off-road driving in 4WD Low

only. SSC maintains vehicle speed by actively

controlling engine torque and brakes.

SSC has three states:
1. Off (feature is not enabled and will not activate)
2. Enabled (feature is enabled and ready but activation

conditions are not met, or driver is actively overriding

with brake or throttle application)

3. Active (feature is enabled and actively controlling

vehicle speed)

Enabling SSC
SSC is enabled by pushing the SSC switch, but the

following conditions must also be met to enable SSC:



The driveline is in 4WD Low.



The vehicle speed is below 5 mph (8 km/h).



The parking brake is released.



The driver door is closed (If doors are attached, the

door must be closed. If doors are detached, the driver

seat belt must be buckled).



The driver is not applying throttle.

Activating SSC
Once SSC is enabled it will activate automatically once the

following conditions are met:



The driver releases the throttle.



The driver releases the brake.



The driver seat belt is buckled.



The transmission is in any selection other than PARK.



Your vehicle speed is below 20 mph (32 km/h).



The driver door is closed. (If doors are attached, the

door must be closed. If doors are detached, the driver

seat belt must be buckled).

The set speed for SSC is selectable by the driver, and can

be adjusted by using the gear shift +/-. Additionally, the

SSC set speed may be reduced when climbing a grade and

the level of set speed reduction depends on the

magnitude of grade. The following summarizes the SSC

set speeds:
SSC Target Set Speeds



1st = 0.6 mph (1 km/h)



2nd = 1.2 mph (2 km/h)



3rd = 1.8 mph (3 km/h)



4th = 2.5 mph (4 km/h)



5th = 3.1 mph (5 km/h)



6th = 3.7 mph (6 km/h)



7th = 4.3 mph (7 km/h)



8th = 5 mph (8 km/h)



9th = 5.6 mph (9 km/h) — if equipped



REVERSE = 0.6 mph (1 km/h)



NEUTRAL = 1.2 mph (2 km/h)



PARK = SSC remains enabled but not active

SSC Target Set Speeds — If Equipped With Off Road+



1st = 0.6 mph (1 km/h)



2nd = 0.9 mph (1.5 km/h)



3rd = 1.2 mph (2 km/h)



4th = 1.5 mph (2.5 km/h)



5th = 1.8 mph (3 km/h)



6th = 2.5 mph (4 km/h)



7th = 3.7 mph (6 km/h)



8th = 5 mph (8 km/h)



REVERSE = 0.6 mph (1 km/h)



NEUTRAL = 1.2 mph (2 km/h)



PARK = SSC remains enabled but not active

NOTE:



During SSC, the +/- gear selector input is used for SSC

target speed selection but will not affect the gear

chosen by the transmission. While actively controlling

SSC, the transmission will shift appropriately for the

driver-selected set speed and corresponding driving

conditions.



SSC operation is influenced by Off Road+ drive mode if

active. The differences may be notable to the driver as

a varying level of aggressiveness.

Driver Override
The driver may override SSC activation with throttle or

brake application at any time.

SAFETY

251

Deactivating SSC
SSC will be deactivated but remain available if any of the

following conditions occur:



The driver overrides SSC set speed with throttle or

brake application.



The vehicle speed exceeds 20 mph (32 km/h) but

remains below 40 mph (64 km/h).



The vehicle is shifted into PARK.

Disabling SSC
SSC will deactivate and be disabled if any of the following

conditions occur:



The driver pushes the SSC switch.



The driveline is shifted out of the 4WD Low.



The parking brake is applied.



The vehicle is driven greater than 20 mph (32 km/h)

for greater than 70 seconds.



The vehicle is driven greater than 40 mph (64 km/h).

SSC will exist immediately.



The driver door opens. (Driver door opens if doors are

attached or driver seat belt is unbuckled if doors are

detached).

Feedback To The Driver
The instrument cluster has an SSC icon and the SSC

switch has a lamp that offers feedback to the driver about

the state SSC is in.



The cluster icon and switch lamp will illuminate and

remain on solid when SSC is enabled or activated.

These are the normal operating conditions for SSC.



The cluster icon and switch lamp will flash for several

seconds then extinguish when the driver pushes the

SSC switch but enabled conditions are not met.



The cluster icon and switch lamp will flash for several

seconds then extinguish when SSC disables due to

excess speed.



The cluster icon and switch lamp will flash then extin

-

guish when SSC deactivates due to overheated brakes.

Traction Control System (TCS)

TCS monitors the amount of wheel spin of each of the

driven wheels. If wheel spin is detected, the TCS may apply

brake pressure to the spinning wheel(s) and/or reduce

engine power to provide enhanced acceleration and

stability. A feature of the TCS, Brake Limited Differential

(BLD) functions similarly to a limited slip differential and

controls the wheel spin across a driven axle. If one wheel

on a driven axle is spinning faster than the other, the

system will apply the brake of the spinning wheel. This will

allow more engine torque to be applied to the wheel that

is not spinning. BLD may remain enabled even if TCS and

Electronic Stability Control (ESC) are in reduced modes.

Trailer Sway Control (TSC)

TSC uses sensors in the vehicle to recognize an

excessively swaying trailer and will take the appropriate

actions to attempt to stop the sway.

NOTE:

TSC cannot stop all trailers from swaying. Always use

caution when towing a trailer and follow the trailer tongue

weight recommendations

Ú

page 170.

When TSC is functioning, the ESC Activation/Malfunction

Indicator Light will flash, the engine power may be reduced

and you may feel the brakes being applied to individual

wheels to attempt to stop the trailer from swaying. TSC is

disabled when the ESC system is in the “Partial Off” or

“Full Off” modes.

WARNING!

SSC is only intended to assist the driver in controlling

vehicle speed when driving in off-road conditions. The

driver must remain attentive to the driving conditions

and is responsible for maintaining a safe vehicle speed.

WARNING!

If TSC activates while driving, slow the vehicle down,

stop at the nearest safe location, and adjust the trailer

load to eliminate trailer sway.

6

252

SAFETY



AUXILIARY DRIVING SYSTEMS

B

LIND

 S

POT

 M

ONITORING

 (BSM) —

I

F

 E

QUIPPED



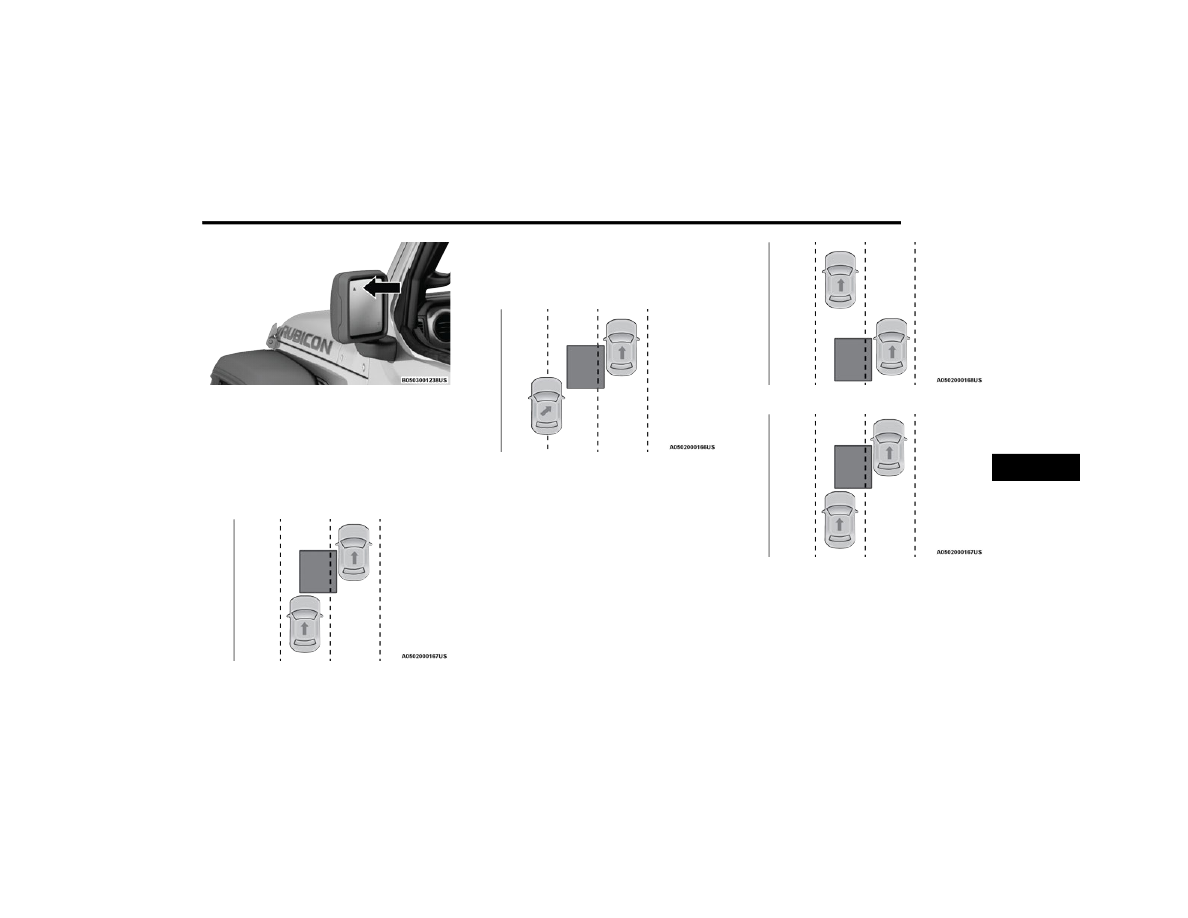

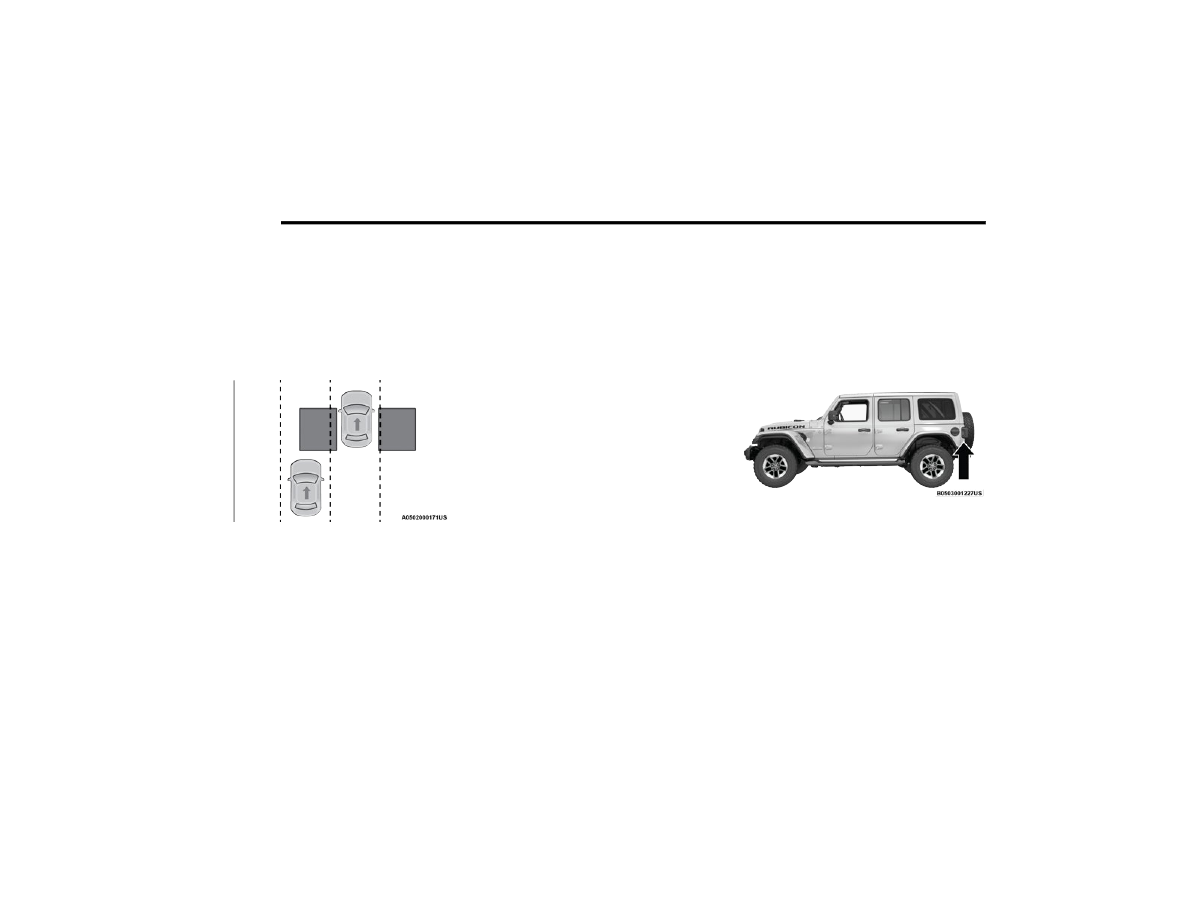

The BSM system uses two radar sensors, located inside

the taillights, to detect highway licensable vehicles

(automobiles, trucks, motorcycles, etc.) that enter the

blind spot zones from the rear/front/side of the vehicle.

Rear Detection Zones

When the vehicle is started, the BSM Warning Light will

momentarily illuminate in both outside rearview mirrors to

let the driver know that the system is operational. The

BSM system sensors operate when the vehicle is in any

forward gear and enters standby mode when the vehicle is

in PARK (P).

The BSM detection zone covers approximately one lane

width on both sides of the vehicle 12 ft (3.8 m). The zone

length starts at the outside rearview mirror and extends

approximately 10 ft (3 m) beyond the rear fascia/bumper

of the vehicle. The BSM system monitors the detection

zones on both sides of the vehicle when the vehicle speed

reaches approximately 6 mph (10 km/h) or higher and will

alert the driver of vehicles in these areas.

NOTE:



The BSM system DOES NOT alert the driver about

rapidly approaching vehicles that are outside the

detection zones.



The BSM system detection zone DOES NOT change if

your vehicle is towing a trailer. Therefore, visually verify

the adjacent lane is clear for both your vehicle and

trailer before making a lane change. If the trailer or

other object (i.e., bicycle, sports equipment) extends

beyond the side of your vehicle, this may result in the

BSM Warning Light remaining illuminated the entire

time the vehicle is in a forward gear

Ú

page 184.



The Blind Spot Monitoring (BSM) system may experi

-

ence dropouts (blinking on and off) of the side mirror

warning indicator light when a motorcycle or any small

object remains at the side of the vehicle for extended

periods of time (more than a couple of seconds).

The BSM system can become blocked if snow, ice, mud, or

other road contaminations accumulate on the rear fascia/

bumper where the radar sensors are located. The system

may also detect blockage if the vehicle is operated in

areas with extremely low radar returns such as a desert or

parallel to a large elevation drop. If blockage is detected,

a “Blind Spot Temporarily Unavailable, Wipe Rear

Corners” message will display in the cluster, both mirror

lights will illuminate, and BSM and RCP alerts will not

occur. This is normal operation. The system will

automatically recover and resume function when the

condition clears. To minimize system blockage, do not

block the area of the rear fascia/bumper where the radar

sensors are located with foreign objects (bumper stickers,

bicycle racks, etc.) and keep it clear of road

contaminations.

BSM Radar Location (Left Side Shown)

The BSM system notifies the driver of objects in the

detection zones by illuminating the BSM Warning Light

located in the outside mirrors in addition to sounding an

audible (chime) alert and reducing the radio volume

Ú

page 254.

SAFETY

253

Warning Light Location

The BSM system monitors the detection zone from three

different entry points (side, rear, front) while driving to see

if an alert is necessary. The BSM system will issue an alert

during these types of zone entries.
Entering From The Side
Vehicles that move into your adjacent lanes from either

side of the vehicle.

Side Monitoring

Entering From The Rear
Vehicles that come up from behind your vehicle on either

side and enter the rear detection zone with a relative

speed of less than 30 mph (48 km/h).

Rear Monitoring

Overtaking Traffic
If you pass another vehicle slowly with a relative speed

less than 15 mph (24 km/h) and the vehicle remains in

the blind spot for approximately 1.5 seconds, the warning

light will be illuminated. If the difference in speed between

the two vehicles is greater than 15 mph (24 km/h), the

warning light will not illuminate.

Overtaking/Approaching

Overtaking/Passing

The BSM system is designed not to issue an alert on

stationary objects such as guardrails, posts, walls, foliage,

berms, etc. However, occasionally the system may alert on

such objects. This is normal operation and your vehicle

does not require service.

6

254

SAFETY



The BSM system will not alert you of objects that are

traveling in the opposite direction of the vehicle in

adjacent lanes

Ú

page 381.

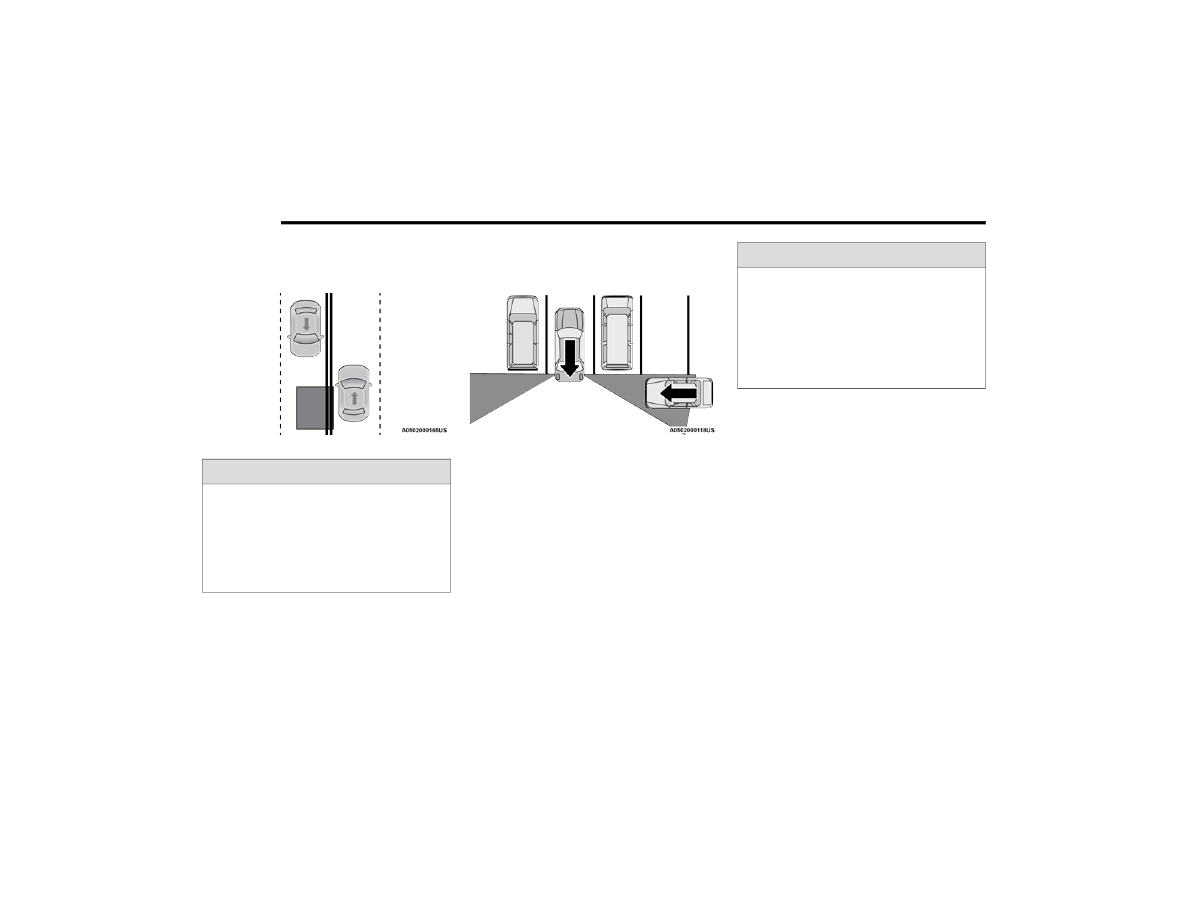

Opposing Traffic

Rear Cross Path (RCP)

RCP is intended to aid the driver when backing out of

parking spaces where their vision of oncoming vehicles

may be blocked. Proceed slowly and cautiously out of the

parking space until the rear end of the vehicle is exposed.

The RCP system will then have a clear view of the cross

traffic and if an oncoming vehicle is detected, alert the

driver.

RCP Detection Zones

RCP monitors the rear detection zones on both sides of

the vehicle, for objects that are moving toward the side of

the vehicle with a minimum speed of approximately 3 mph

(5 km/h), to objects moving a maximum of approximately

20 mph (32 km/h), such as in parking lot situations.
When RCP is on and the vehicle is in REVERSE, the driver

is alerted using both the visual and audible alarms,

including reducing the radio volume.

NOTE:

In a parking lot situation, oncoming vehicles can be

blocked by vehicles parked on either side. If the sensors

are blocked by other structures or vehicles, the system will

not be able to alert the driver.

Blind Spot Modes

Blind Spot has three selectable modes of operation that

are available in the Uconnect system.
Blind Spot Alert Lights Only
When operating in Blind Spot Alert mode, the BSM system

will provide a visual alert in the appropriate side view

mirror based on a detected object. However, when the

system is operating in Rear Cross Path (RCP) mode, the

system will respond with both visual and audible alerts

when a detected object is present. Whenever an audible

alert is requested, the radio is muted.
Blind Spot Alert Lights/Chime
When operating in Blind Spot Alert Lights/Chime mode,

the BSM system will provide a visual alert in the

appropriate side view mirror based on a detected object.

If the turn signal is then activated, and it corresponds to

an alert present on that side of the vehicle, an audible

chime will also be sounded. Whenever a turn signal and

detected object are present on the same side at the same

WARNING!

The Blind Spot Monitoring system is only an aid to help

detect objects in the blind spot zones. The BSM system

is not designed to detect pedestrians, bicyclists, or

animals. Even if your vehicle is equipped with the BSM

system, always check your vehicle’s mirrors, glance

over your shoulder, and use your turn signal before

changing lanes. Failure to do so can result in serious

injury or death.

WARNING!

Rear Cross Path Detection (RCP) is not a backup aid

system. It is intended to be used to help a driver detect

an oncoming vehicle in a parking lot situation. Drivers

must be careful when backing up, even when using

RCP. Always check carefully behind your vehicle, look

behind you, and be sure to check for pedestrians,

animals, other vehicles, obstructions, and blind spots

before backing up. Failure to do so can result in serious

injury or death.

SAFETY

255

time, both the visual and audible alerts will be issued. In

addition to the audible alert the radio (if on) will also be

muted.

NOTE:

Whenever an audible alert is requested by the BSM

system, the radio is also muted.
When the system is in RCP, the system shall respond with

both visual and audible alerts when a detected object is

present. Whenever an audible alert is requested, the radio

is also muted. Turn/hazard signal status is ignored; the

RCP state always requests the chime.
Blind Spot Alert Off
When the BSM system is turned off there will be no visual

or audible alerts from either the BSM or RCP systems.

NOTE:

The BSM system will store the current operating mode

when the vehicle is shut off. Each time the vehicle is

started the previously stored mode will be recalled and

used.
Door Removal
When either the front driver or passenger door is removed,

the instrument cluster will display “Blind Spot Temporarily

Unavailable” and the BSM system will disable. While the

system will continue to indicate whatever blind spot mode

it was previously in within the Uconnect system, no visual

or audible alerts will be provided. As long as the doors are

removed, the instrument cluster will provide the “Blind

Spot Temporarily Unavailable” pop-up as a reminder that

the system is disabled every time the ignition is cycled.
Upon re-installation of both doors, the system will resume

functionality based on the personalized mode selected.

F

ORWARD

 C

OLLISION

 W

ARNING

 (FCW)

W

ITH

 M

ITIGATION

 — I

F

 E

QUIPPED

The FCW with Mitigation system provides the driver with

audible warnings, visual warnings (within the instrument

cluster display), and may apply a haptic warning in the

form of a brake jerk, to warn the driver when it detects a

potential frontal collision. The warnings are intended to

provide the driver with enough time to react, avoid or

mitigate the potential collision.

NOTE:

FCW monitors the information from the forward looking

sensors as well as Electronic Brake Controller (EBC), to

calculate the probability of a forward collision. When the

system determines that a forward collision is probable, the

driver will be provided with audible and visual warnings as

well as a possible haptic warning in the form of a brake

jerk.
If the driver does not take action based upon these

progressive warnings, then the system will provide a

limited level of active braking to help slow the vehicle and

mitigate the potential forward collision. If the driver reacts

to the warnings by braking and the system determines

that the driver intends to avoid the collision by braking but

has not applied sufficient brake force, the system will

compensate and provide additional brake force as

required.
If a FCW with Mitigation event begins at a speed below

32 mph (52 km/h), the system may provide the maximum

braking possible to mitigate the potential forward

collision. If the Forward Collision Warning with Mitigation

event stops the vehicle completely, the system will hold

the vehicle at standstill for two seconds and then release

the brakes.

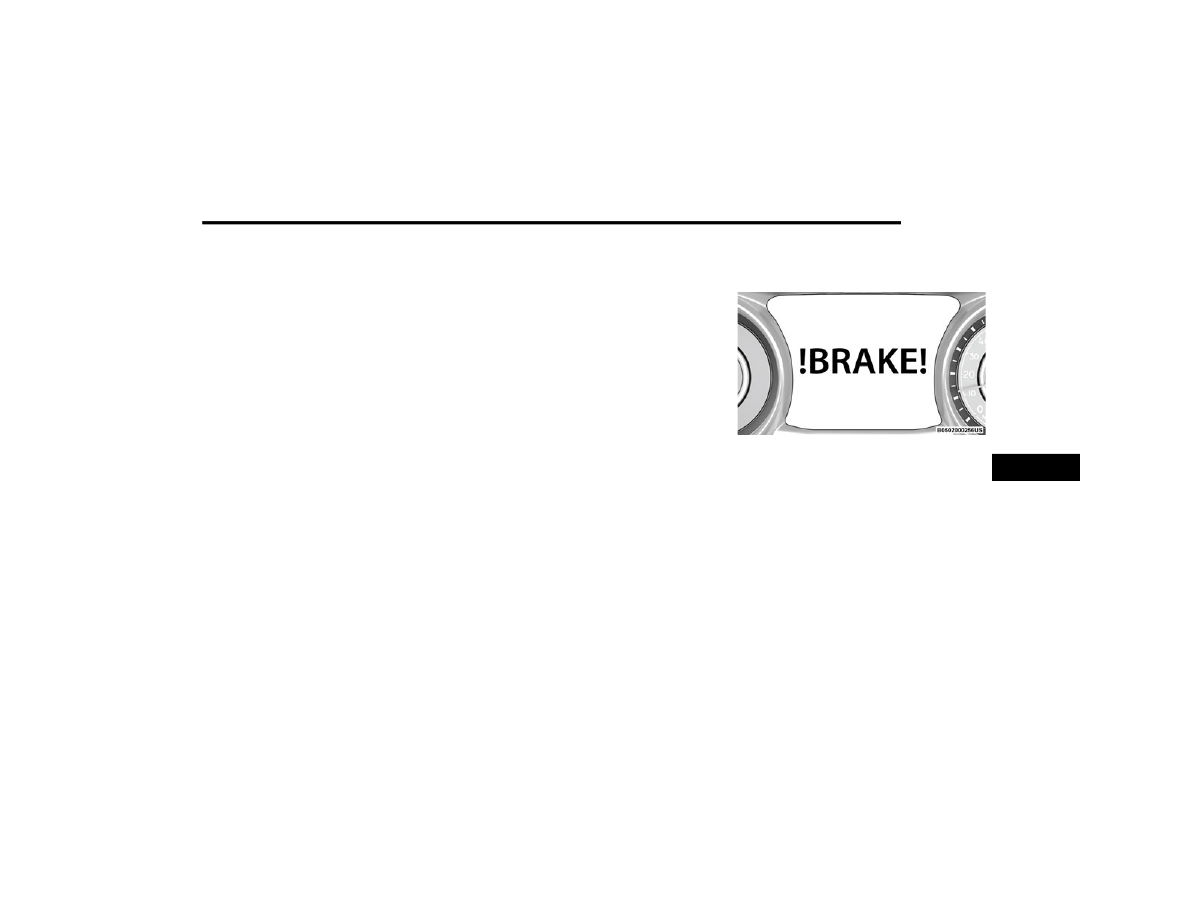

FCW Message

When the system determines a collision with the vehicle in

front of you is no longer probable, the warning message

will be deactivated

Ú

page 381.

NOTE:



The minimum speed for FCW activation is 3 mph

(5 km/h).



The FCW alerts may be triggered on objects other than

vehicles such as guardrails or sign posts based on the

course prediction. This is expected and is a part of

normal FCW activation and functionality.



It is unsafe to test the FCW system. To prevent such

misuse of the system, after four Active Braking events

within a key cycle, the Active Braking portion of FCW will

be deactivated until the next key cycle.

6

256

SAFETY





The FCW system is intended for on-road use only. If the

vehicle is taken off-road, the FCW system should be

deactivated to prevent unnecessary warnings to the

surroundings.



FCW may not react to irrelevant objects such as over

-

head objects, ground reflections, objects not in the

path of the vehicle, stationary objects that are far away,

oncoming traffic, or leading vehicles with the same or

higher rate of speed.



FCW will be disabled like ACC, with the unavailable

screens.

Turning FCW On Or Off

The FCW setting menu can be adjusted through the

Uconnect Settings

Ú

page 184.



To turn the FCW system on, select between “Only

Warning” and “Warning and Braking” in the FCW menu.



Select “OFF” in the FCW menu to turn the FCW system

off.

NOTE:



When the FCW is “on”, this allows the system to warn

the driver of a possible collision with the vehicle in

front.



When the FCW is “off”, this prevents the system from

warning the driver of a possible collision with the

vehicle in front. If the FCW is set to “off”, “FCW OFF” will

be displayed in the instrument cluster display.



When FCW status is set to “Only Warning”, this

prevents the system from providing limited active

braking, or additional brake support if the driver is not

braking adequately in the event of a potential frontal

collision.



When FCW status is set to “Warning and Braking”, this

allows the system to warn the driver of a possible colli

-

sion with the vehicle in front using audible/visual warn

-

ings and it applies autonomous braking.



The system will retain the last setting selected by the

driver after ignition shutdown.

FCW Braking Status And Sensitivity

The FCW Sensitivity and Active Braking status are

programmable through the Uconnect system

Ú

page 184.



Far



When the sensitivity of FCW is set to the “Far”

setting, this allows the system to warn the driver of

a possible more distant collision with the vehicle

in front using audible/visual warnings.



More cautious drivers that do not mind frequent

warnings may prefer this setting.

NOTE:

The “Far” setting may result in a greater number of FCW

possible collision warnings experienced.



Medium



When the sensitivity of FCW is set to the “Medium”

setting, this allows the system to warn the driver of

a possible collision with the vehicle in front using

audible/visual warnings.



Near



When the sensitivity of FCW is set to the “Near”

setting, this allows the system to warn the driver of

a possible closer collision with the vehicle in front

using audible/visual warnings.



This setting provides less reaction time than the

“Far” and “Medium” settings, which allows for a

more dynamic driving experience.



More dynamic or aggressive drivers that want to

avoid frequent warnings may prefer this setting.

NOTE:

The “Near” setting may result in a lesser number of FCW

possible collision warnings experienced.

FCW Limited Warning

If the instrument cluster displays “ACC/FCW Limited

Functionality” or “ACC/FCW Limited Functionality Clean

Front Windshield” momentarily, there may be a condition

that limits FCW functionality. Although the vehicle is still

drivable under normal conditions, the active braking may

not be fully available. Once the condition that limited the

system performance is no longer present, the system will

return to its full performance state. If the problem persists,

see an authorized dealer.

WARNING!

Forward Collision Warning (FCW) is not intended to

avoid a collision on its own, nor can FCW detect every

type of potential collision. In rare situations, the system

may react to surrounding objects such as tunnels,

bridges, guardrails, etc. The driver has the responsibility

to avoid a collision by controlling the vehicle via braking,

steering, and acceleration. Unintended braking

reactions can always be overridden by pressing down

hard on the accelerator. Failure to follow this warning

could lead to serious injury or death.

SAFETY

257

Service FCW Warning

If the system turns off, and the instrument cluster

displays:



ACC/FCW Unavailable Service Required



Cruise/FCW Unavailable Service Required

This indicates there is an internal system fault. Although

the vehicle is still drivable under normal conditions, have

the system checked by an authorized dealer.

T

IRE

 P

RESSURE

 M

ONITORING

 S

YSTEM



(TPMS)

The Tire Pressure Monitoring System (TPMS) will warn the

driver of a low tire pressure based on the vehicle

recommended cold placard pressure.

NOTE:

The alert warning on the cluster will stay on until the tire is

inflated to the placard pressure.
The tire pressure will vary with temperature by

approximately 1 psi (7 kPa) for every 12°F (6.5°C). This

means that when the outside temperature decreases, the

tire pressure will decrease. Tire pressure should always be

set based on cold inflation tire pressure. This is defined as

the tire pressure after the vehicle has not been driven for

at least three hours, or driven less than 1 mile (1.6 km)

after a three hour period. The cold tire inflation pressure

must not exceed the maximum inflation pressure molded

into the tire sidewall. The tire pressure will also increase

as the vehicle is driven. This is normal and there should be

no adjustment for this increased pressure.
See

Ú

page 345 on how to properly inflate the vehicle’s

tires.

The TPMS will warn the driver of a low tire pressure if the

tire pressure falls below the low-pressure warning limit for

any reason, including low temperature effects and natural

pressure loss through the tire.
The TPMS will continue to warn the driver of low tire

pressure as long as the condition exists, and will not turn

off until the tire pressure is at or above the recommended

cold placard pressure. Once the low tire pressure warning

(Tire Pressure Monitoring System Warning Light)

illuminates, you must increase the tire pressure to the

recommended cold placard pressure in order for the

TPMS Warning Light to turn off.

NOTE:

When filling warm tires, the tire pressure may need to be

increased up to an additional 4 psi (28 kPa) above the

recommended cold placard pressure in order to turn the

TPMS Warning Light off.
The system will automatically update and the TPMS

Warning Light will turn off once the system receives the

updated tire pressures. The vehicle may need to be driven

for up to 20 minutes above 15 mph (24 km/h) in order for

the TPMS to receive this information.
For example, your vehicle may have a recommended cold

(parked for more than three hours) placard pressure of

33 psi (227 kPa). If the ambient temperature is 68°F

(20°C) and the measured tire pressure is 28 psi

(193 kPa), a temperature drop to 20°F (-7°C) will

decrease the tire pressure to approximately 24 psi

(165 kPa). This tire pressure is low enough to turn on the

TPMS Warning Light. Driving the vehicle may cause the tire

pressure to rise to approximately 28 psi (193 kPa), but the

TPMS Warning Light will still be on. In this situation, the

TPMS Warning Light will turn off only after the tires are

inflated to the vehicle’s recommended cold placard

pressure value

Ú

page 381.

NOTE:

When filling warm tires, the tire pressure may need to be

increased up to an additional 4 psi (28 kPa) above the

recommended cold placard pressure in order to turn the

TPMS Warning Light off.

CAUTION!



The TPMS has been optimized for the original equip

-

ment tires and wheels. TPMS pressures and warning

have been established for the tire size equipped on

your vehicle. Undesirable system operation or sensor

damage may result when using replacement equip

-

ment that is not of the same size, type, and/or style.

The TPMS sensor is not designed for use on after

-

market wheels, and may contribute to a poor overall

system performance. Customers are encouraged to

use Original Equipment Manufacturer (OEM) wheels

to ensure TPMS feature operation.



Using aftermarket tire sealants may cause the Tire

Pressure Monitoring System (TPMS) sensor to

become inoperable. After using an aftermarket tire

sealant it is recommended that you take your vehicle

to an authorized dealer to have your sensor function

checked.



After inspecting or adjusting the tire pressure always

reinstall the valve stem cap. This will prevent mois

-

ture and dirt from entering the valve stem, which

could damage the TPMS sensor.

6

258

SAFETY



NOTE:



The TPMS is not intended to replace normal tire care

and maintenance, or to provide warning of a tire failure

or condition.



The TPMS should not be used as a tire pressure gauge

while adjusting your tire pressure, unless your vehicle

is equipped with a Tire Fill Alert or Selectable Tire Fill

Alert feature.



Driving on a significantly underinflated tire causes the

tire to overheat and can lead to tire failure. Underinfla

-

tion also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping ability.



The TPMS is not a substitute for proper tire mainte

-

nance, and it is the driver’s responsibility to maintain

correct tire pressure using an accurate tire pressure

gauge, even if underinflation has not reached the level

to trigger illumination of the TPMS Warning Light.



Seasonal temperature changes will affect tire pres

-

sure, and the TPMS will monitor the actual tire pres

-

sure in the tire.

System Operation

The Tire Pressure Monitoring System (TPMS) uses wireless

technology with wheel rim mounted electronic sensors to

monitor tire pressure levels. Sensors, mounted to each

wheel as part of the valve stem, transmit tire pressure

readings to the receiver module.

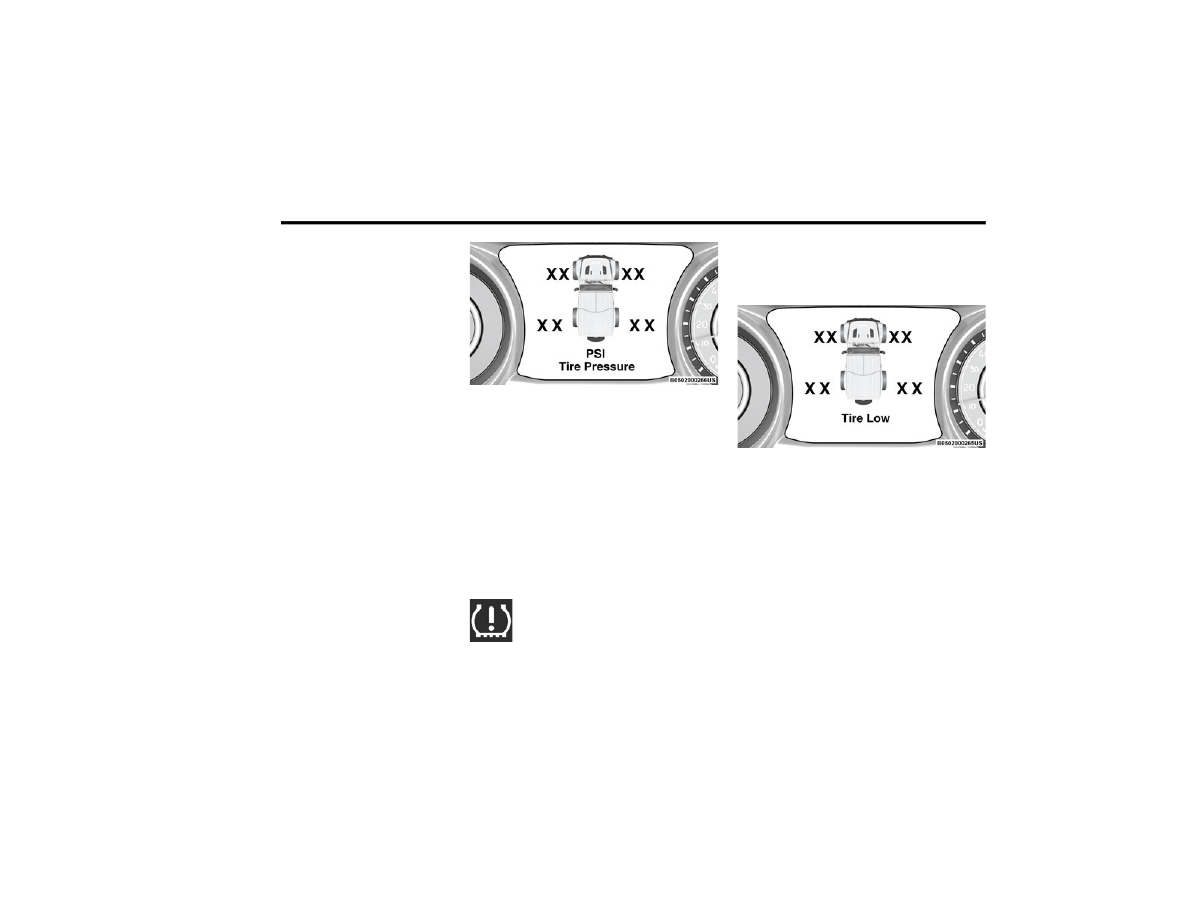

Tire Pressure Monitoring System Display

NOTE:

It is particularly important for you to check the tire

pressure in all of the tires on your vehicle monthly and to

maintain the proper pressure.
The TPMS consists of the following components:



Receiver module



Four Tire Pressure Monitoring System sensors



Various Tire Pressure Monitoring System messages,

which display in the instrument cluster



Tire Pressure Monitoring System Warning Light

TIRE PRESSURE MONITORING SYSTEM LOW

PRESSURE WARNINGS

The TPMS Warning Light will illuminate in the

instrument cluster and a chime will sound

when tire pressure is low in one or more of the

four active road tires. In addition, the

instrument cluster will display a "Tire Low" message for a

minimum of five seconds, an "Inflate to XX" message and

a graphic showing the pressure values of each tire with the

low tire pressure values in a different color.

Tire Pressure Monitoring System Low Pressure Warning

Should this occur, you should stop as soon as possible

and inflate the tires with low pressure (those in a different

color in the instrument cluster graphic) to the vehicle’s

recommended cold placard pressure value as shown in

the "Inflate to XX" message. Once the system receives the

updated tire pressures, the system will automatically

update, the pressure values in the graphic display in the

instrument cluster will return to their original color, and

the TPMS Warning Light will turn off.

SAFETY

259

NOTE:

When filling warm tires, the tire pressure may need to be

increased up to an additional 4 psi (28 kPa) above the

recommended cold placard pressure in order to turn the

TPMS Warning Light off.
The vehicle may need to be driven for up to 20 minutes

above 15 mph (24 km/h) in order for the TPMS to receive

this information.

SERVICE TPMS WARNING

When a system fault is detected, the TPMS Warning Light

will flash on and off for 75 seconds and then remain on

solid. The system fault will also sound a chime. In addition,

the instrument cluster will display a "SERVICE TIRE

PRESSURE SYSTEM" message for a minimum of five

seconds and then display dashes (--) in place of the

pressure value to indicate which sensor is not being

received.
If the ignition is cycled, this sequence will repeat, providing

the system fault still exists. If the system fault no longer

exists, the TPMS Warning Light will no longer flash, and

the “SERVICE TIRE PRESSURE SYSTEM” message will no

longer display, and a pressure value will display in place of

the dashes. A system fault can occur due to any of the

following:



Jamming due to electronic devices or driving next to

facilities emitting the same radio frequencies as the

TPMS sensors



Installing some form of aftermarket window tinting that

affects radio wave signals



Lots of snow or ice around the wheels or wheel hous

-

ings



Using tire chains on the vehicle



Using wheels/tires not equipped with TPMS sensors

Vehicles With A Full-Size Matching Spare
1. If your vehicle is equipped with a matching full-size

spare wheel and tire assembly, it has a Tire Pressure

Monitoring System sensor, and can be monitored by

the Tire Pressure Monitoring System (TPMS) when

swapped with a low pressure road tire.

2. In the event that the matching full-size spare tire is

swapped with a low pressure road tire, the next

ignition switch cycle will still show the TPMS Warning

Light to be on, a chime to sound, an Inflate to XX

message to appear in the instrument cluster, and the

graphic display will still show the low tire pressure

value in a different color.

3. Driving the vehicle for up to 20 minutes above

15 mph (24 km/h) will turn off the TPMS Warning

Light as long as none of road tires are below the low

pressure warning threshold.

TPMS DEACTIVATION — IF EQUIPPED

The TPMS can be deactivated if replacing all four wheel

and tire assemblies (road tires) with wheel and tire

assemblies that do not have TPMS sensors, such as when

installing winter wheel and tire assemblies on your

vehicle.
To deactivate the TPMS, first replace all four wheel and

tire assemblies (road tires) with tires not equipped with

Tire Pressure Monitoring System sensors. Then, drive the

vehicle for 20 minutes above 15 mph (24 km/h). The

TPMS will chime, the TPMS Warning Light will flash on and

off for 75 seconds and then remain on. The instrument

cluster will display the “SERVICE TIRE PRESSURE

SYSTEM” message and then display dashes (--) in place of

the pressure values.
Beginning with the next ignition cycle, the TPMS will no

longer chime or display the “SERVICE TIRE PRESSURE

SYSTEM” message in the instrument cluster but dashes

(--) will remain in place of the pressure values.
To reactivate the TPMS, replace all four wheel and tire

assemblies (road tires) with tires equipped with TPMS

sensors. Then, drive the vehicle for up to 20 minutes

above 15 mph (24 km/h). The TPMS will chime, the TPMS

Warning Light will flash on and off for 75 seconds and then

turn off. The instrument cluster will display the “SERVICE

TIRE PRESSURE SYSTEM” message and then display

pressure values in place of the dashes. On the next

ignition cycle the "SERVICE TIRE PRESSURE SYSTEM"

message will no longer be displayed as long as no system

fault exists.

TIRE FILL ALERT

This feature notifies the user when the placard tire

pressure is attained while inflating or deflating the tire.
The customer may choose to disable or enable the Tire Fill

Alert feature in the customer settings menu of the

Uconnect system.

NOTE:



Only one tire can be filled at a time when using the Tire

Fill Alert system.



The Tire Fill Alert feature cannot be entered if an

existing TPMS fault is set to “active” or if the system is

in deactivation mode (if equipped).

6

260

SAFETY



The system will be activated when the system detects an

increase in tire pressure while filling the tire. The ignition

must be in the ON/RUN mode with the transmission in

PARK for vehicles equipped with an automatic

transmission. For vehicles equipped with a manual

transmission, the parking brake must be applied.

NOTE:

It is not required to have the engine running to enter Tire

Fill Alert mode.
The hazard lamps will come on to confirm the vehicle is in

Tire Fill Alert mode. If the hazard lamps do not come on

while inflating the tire, the Tire Pressure Monitoring

System sensor may be in an inoperative position,

preventing the TPMS sensor signal from being received. In

this case, the vehicle may need to be moved slightly

forward or backward.
When Tire Fill Alert mode is entered, the tire pressure

display screen will be displayed in the instrument cluster.
Operation:



The horn will chirp once to let the user know when to

stop filling the tire, when it reaches recommended

pressure.



The horn will chirp three times if the tire is overfilled

and will continue to chirp every five seconds if the user

continues to inflate the tire.



The horn will chirp once again when enough air is let

out to reach proper inflation level.



The horn will also chirp three times if the tire is then

underinflated and will continue to chirp every five

seconds if the user continues to deflate the tire.

NOTE:

The Tire Fill Alert feature is set to “Disabled” every time the

ignition is turned to “OFF”. To re-enable the Tire Fill Alert

feature at the next ignition “RUN” state, the customer

must re-enable the feature through use of the customer

settings in the radio.

SELECTABLE TIRE FILL ALERT (STFA) —

IF EQUIPPED

The STFA system is an optional feature that is included as

part of the normal Tire Fill Alert system. The system is

designed to allow you to select a pressure to inflate or

deflate the vehicle's front and rear axle tires to, and to

provide feedback while inflating or deflating the vehicle's

tires.

NOTE:

To use the STFA feature, the Tire Fill Alert feature must be

enabled through use of the customer settings in the radio.
In the Selectable Tire Fill Alert application, which is located

in the apps menu of the Uconnect system, you will be able

to select a pressure setting for both the front and rear axle

tire pressures by scrolling through a pressure range from

XX to 15 psi in 1 psi increments for each axle setting.
XX = the vehicle's cold placard pressure values for the

front and rear axles as shown on the vehicle placard

pressure label.
You may also store pressure values chosen for each axle

in the Uconnect system application as preset pressure

values. Up to two sets of preset pressure values can be

stored in the Uconnect system for the front and rear axle.

Once you select the tire pressures for the front and rear

axles that you want to inflate or deflate to, you can begin

inflating or deflating one tire at a time.

NOTE:

The STFA system will only support inflating or deflating one

tire at a time.
The system will be activated when the TPMS receiver

module detects a change in tire pressure. The ignition

must be in the ON/RUN mode, with the transmission in

PARK in vehicles with an automatic transmission, and in

NEUTRAL with the parking brake engaged in vehicles with

a manual transmission. The hazard lamps will come on to

confirm the vehicle is in Tire Fill Alert mode.
When Tire Fill Alert mode is entered, the tire pressure

screen will be displayed in the instrument cluster. If the

hazard lamps do not come on while inflating or deflating

the tire, the Tire Pressure Monitoring System sensor may

be in an inoperative position, preventing the TPMS sensor

signal from being received. In this case, the vehicle may

need to be moved slightly forward or backward.
Horn chirps will indicate STFA status as tires are inflated/

deflated. The horn will chirp under the following STFA

states:
1. The horn will chirp once when the selected pressure

is reached to let you know when to stop inflating or

deflating the tire.

2. The horn will chirp three times if the tire is overin

-

flated or over-deflated.

3. The horn will chirp once again when enough air is

added or removed to reach proper selected pressure

level.

SAFETY

261

(Continued)

OCCUPANT RESTRAINT SYSTEMS

Some of the most important safety features in your vehicle

are the restraint systems:

O

CCUPANT

 R

ESTRAINT

 S

YSTEMS



F

EATURES





Seat Belt Systems



Supplemental Restraint Systems (SRS) Air Bags



Child Restraints

Some of the safety features described in this section may

be standard equipment on some models, or may be

optional equipment on others. If you are not sure, ask an

authorized dealer.

I

MPORTANT

 S

AFETY

 P

RECAUTIONS

Please pay close attention to the information in this

section. It tells you how to use your restraint system

properly, to keep you and your passengers as safe as

possible.
Here are some simple steps you can take to minimize the

risk of harm from a deploying air bag:
1. Children 12 years old and under should always ride

buckled up in the rear seat of a vehicle with a rear

seat.

2. A child who is not big enough to wear the vehicle seat

belt properly must be secured in the appropriate child

restraint or belt-positioning booster seat in a rear

seating position

Ú

page 277.

3. If a child from 2 to 12 years old (not in a rear-facing

child restraint) must ride in the front passenger seat,

move the seat as far back as possible and use the

proper child restraint

Ú

page 277.

4. Never allow children to slide the shoulder belt behind

them or under their arm.

5. You should read the instructions provided with your

child restraint to make sure that you are using it

properly.

6. All occupants should always wear their lap and

shoulder belts properly.

7. The driver and front passenger seats should be

moved back as far as practical to allow the front air

bags room to inflate.

8. Do not lean against the door or window. If your vehicle

has side air bags, and deployment occurs, the side air

bags will inflate forcefully into the space between

occupants and the door and occupants could be

injured.

9. If the air bag system in this vehicle needs to be

modified to accommodate a disabled person, see

Ú

page 377 for customer service contact

information.

S

EAT

 B

ELT

 S

YSTEMS



Buckle up even though you are an excellent driver, even

on short trips. Someone on the road may be a poor driver

and could cause a collision that includes you. This can

happen far away from home or on your own street.
Research has shown that seat belts save lives, and they

can reduce the seriousness of injuries in a collision. Some

of the worst injuries happen when people are thrown from

the vehicle. Seat belts reduce the possibility of ejection

and the risk of injury caused by striking the inside of the

vehicle. Everyone in a motor vehicle should be belted at all

times.

Enhanced Seat Belt Use Reminder System

(BeltAlert)

Driver And Passenger BeltAlert — If Equipped

BeltAlert is a feature intended to remind the

driver and outboard front seat passenger (if

equipped with outboard front passenger seat

BeltAlert) to buckle their seat belts. The

BeltAlert feature is active whenever the ignition switch is

in the START or ON/RUN position.

WARNING!



Never place a rear-facing child restraint in front of an

air bag. A deploying passenger front air bag can

cause death or serious injury to a child 12 years or

younger, including a child in a rear-facing child

restraint.



Never install a rear-facing child restraint in the front

seat of a vehicle. Only use a rear-facing child

restraint in the rear seat. If the vehicle does not have

a rear seat, do not transport a rear-facing child

restraint in that vehicle.

WARNING!

6

262

SAFETY



(Continued)

Initial Indication
If the driver is unbuckled when the ignition switch is first in

the START or ON/RUN position, a chime will signal for a

few seconds. If the driver or outboard front seat passenger

(if equipped with outboard front passenger seat BeltAlert)

is unbuckled when the ignition switch is first in the START

or ON/RUN position the Seat Belt Reminder Light will turn

on and remain on until both outboard front seat belts are

buckled. The outboard front passenger seat BeltAlert is

not active when an outboard front passenger seat is

unoccupied.
BeltAlert Warning Sequence
The BeltAlert warning sequence is activated when the

vehicle is moving above a specified vehicle speed range

and the driver or outboard front seat passenger is

unbuckled (if equipped with outboard front passenger

seat BeltAlert) (the outboard front passenger seat

BeltAlert is not active when the outboard front passenger

seat is unoccupied). The BeltAlert warning sequence

starts by blinking the Seat Belt Reminder Light and

sounding an intermittent chime. Once the BeltAlert

warning sequence has completed, the Seat Belt Reminder

Light will remain on until the seat belts are buckled. The

BeltAlert warning sequence may repeat based on vehicle

speed until the driver and occupied outboard front seat

passenger seat belts are buckled. The driver should

instruct all occupants to buckle their seat belts.
Change Of Status
If the driver or outboard front seat passenger (if equipped

with outboard front passenger seat BeltAlert) unbuckles

their seat belt while the vehicle is traveling, the BeltAlert

warning sequence will begin until the seat belts are

buckled again.

The outboard front passenger seat BeltAlert is not active

when the outboard front passenger seat is unoccupied.

BeltAlert may be triggered when an animal or other items

are placed on the outboard front passenger seat or when

the seat is folded flat (if equipped). It is recommended that

pets be restrained in the rear seat (if equipped) in pet

harnesses or pet carriers that are secured by seat belts,

and cargo is properly stowed.
BeltAlert can be activated or deactivated by an authorized

dealer. FCA US LLC does not recommend deactivating

BeltAlert.

NOTE:

If BeltAlert has been deactivated and the driver or

outboard front seat passenger (if equipped with outboard

front passenger seat BeltAlert) is unbuckled the Seat Belt

Reminder Light will turn on and remain on until the driver

and outboard front seat passenger seat belts are buckled.

Lap/Shoulder Belts

All seating positions in your vehicle are equipped with lap/

shoulder belts.
The seat belt webbing retractor will lock only during very

sudden stops or collisions. This feature allows the

shoulder part of the seat belt to move freely with you

under normal conditions. However, in a collision the seat

belt will lock and reduce your risk of striking the inside of

the vehicle or being thrown out of the vehicle.

WARNING!



Relying on the air bags alone could lead to more

severe injuries in a collision. The air bags work with

your seat belt to restrain you properly. In some colli

-

sions, the air bags won’t deploy at all. Always wear

your seat belt even though you have air bags.



In a collision, you and your passengers can suffer

much greater injuries if you are not properly buckled

up. You can strike the interior of your vehicle or other

passengers, or you can be thrown out of the vehicle.

Always be sure you and others in your vehicle are

buckled up properly.



It is dangerous to ride in a cargo area, inside or

outside of a vehicle. In a collision, people riding in

these areas are more likely to be seriously injured or

killed.



Do not allow people to ride in any area of your vehicle

that is not equipped with seats and seat belts.



Be sure everyone in your vehicle is in a seat and

using a seat belt properly. Occupants, including the

driver, should always wear their seat belts whether or

not an air bag is also provided at their seating posi

-

tion to minimize the risk of severe injury or death in

the event of a crash.

SAFETY

263

(Continued)

Lap/Shoulder Belt Operating Instructions

1. Enter the vehicle and close the door. Sit back and

adjust the seat.

2. The seat belt latch plate is above the back of the front

seat, and next to your arm in the rear seat (for

vehicles equipped with a rear seat). Grab the latch

plate and pull out the seat belt. Slide the latch plate

up the webbing as far as necessary to allow the seat

belt to go around your lap.

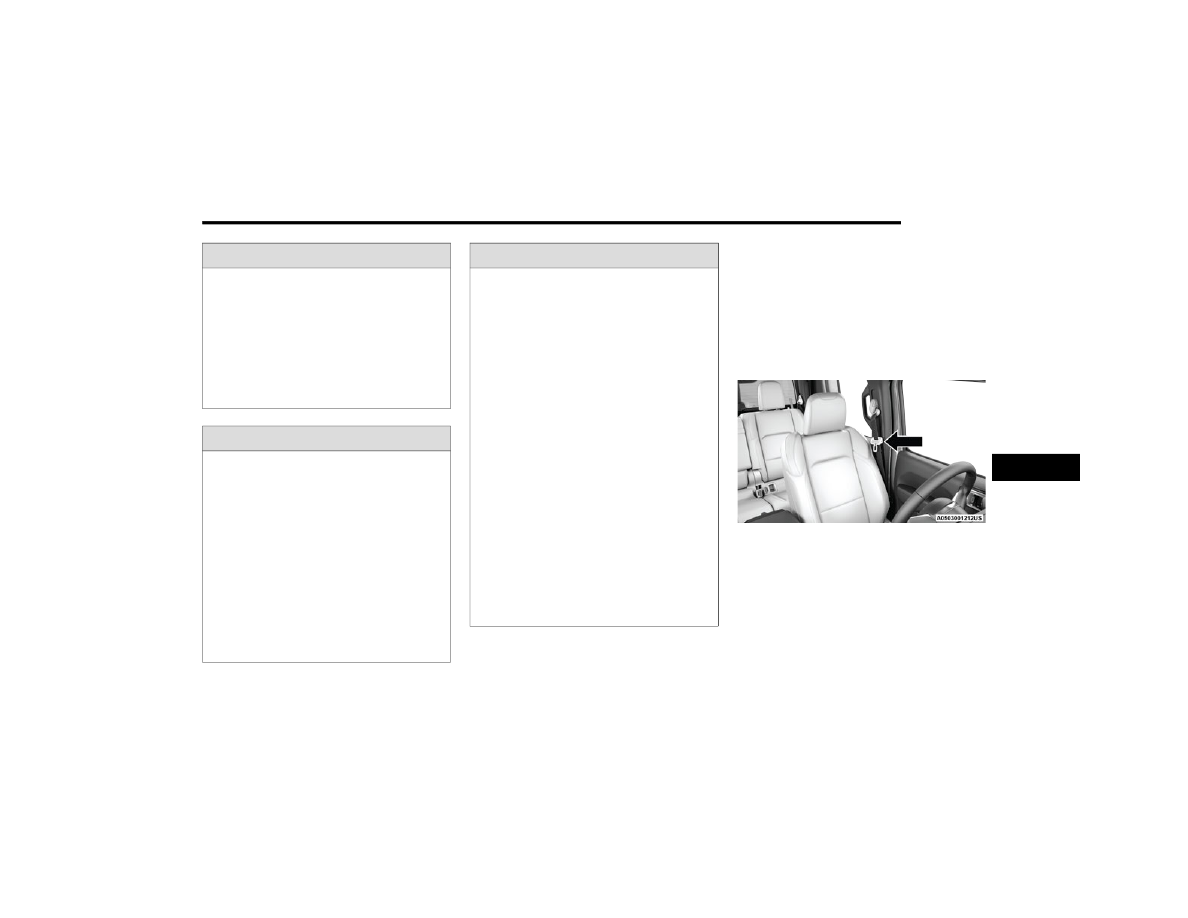

Pulling Out The Latch Plate



Wearing your seat belt incorrectly could make your

injuries in a collision much worse. You might suffer

internal injuries, or you could even slide out of the

seat belt. Follow these instructions to wear your seat

belt safely and to keep your passengers safe, too.



Two people should never be belted into a single seat

belt. People belted together can crash into one

another in a collision, hurting one another badly.

Never use a lap/shoulder belt or a lap belt for more

than one person, no matter what their size.

WARNING!



A lap belt worn too high can increase the risk of injury

in a collision. The seat belt forces won’t be at the

strong hip and pelvic bones, but across your

abdomen. Always wear the lap part of your seat belt

as low as possible and keep it snug.



A twisted seat belt may not protect you properly. In a

collision, it could even cut into you. Be sure the seat

belt is flat against your body, without twists. If you

can’t straighten a seat belt in your vehicle, take it to

an authorized dealer immediately and have it fixed.



A seat belt that is buckled into the wrong buckle will

not protect you properly. The lap portion could ride

too high on your body, possibly causing internal inju

-

ries. Always buckle your seat belt into the buckle

nearest you.

WARNING!



A seat belt that is too loose will not protect you prop

-

erly. In a sudden stop, you could move too far

forward, increasing the possibility of injury. Wear

your seat belt snugly.



A seat belt that is worn under your arm is dangerous.

Your body could strike the inside surfaces of the

vehicle in a collision, increasing head and neck

injury. A seat belt worn under the arm can cause

internal injuries. Ribs aren’t as strong as shoulder

bones. Wear the seat belt over your shoulder so that

your strongest bones will take the force in a collision.



A shoulder belt placed behind you will not protect you

from injury during a collision. You are more likely to

hit your head in a collision if you do not wear your

shoulder belt. The lap and shoulder belt are meant to

be used together.



A frayed or torn seat belt could rip apart in a collision

and leave you with no protection. Inspect the seat

belt system periodically, checking for cuts, frays, or

loose parts. Damaged parts must be replaced imme

-

diately. Do not disassemble or modify the seat belt

system. If your vehicle is involved in a collision, or if

you have questions regarding seat belt or retractor

conditions, take your vehicle to an authorized FCA

dealer or authorized FCA Certified Collision Care

Program facility for inspection.

WARNING!

6

264

SAFETY



(Continued)

3. When the seat belt is long enough to fit, insert the

latch plate into the buckle until you hear a “click.”

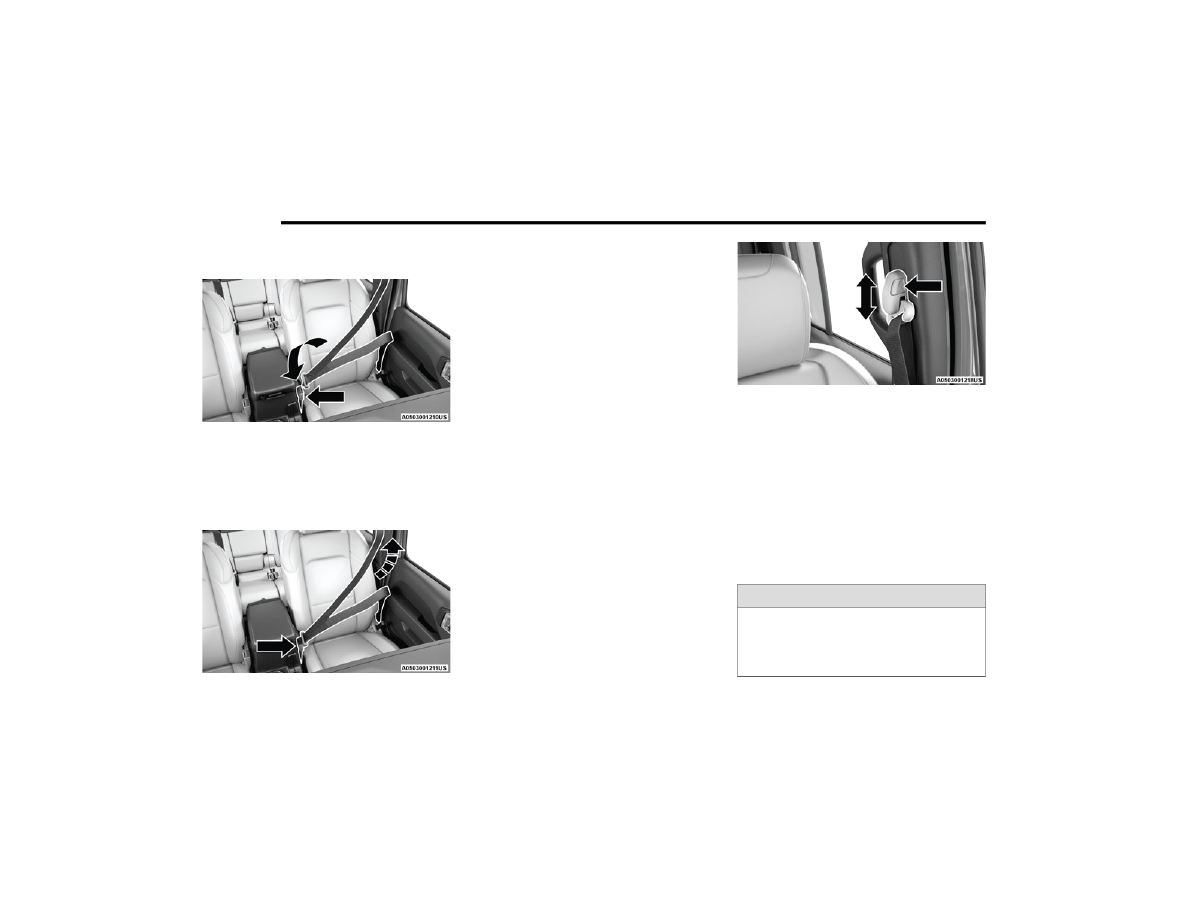

Inserting Latch Plate Into Buckle

4. Position the lap belt so that it is snug and lies low

across your hips, below your abdomen. To remove

slack in the lap belt portion, pull up on the shoulder

belt. To loosen the lap belt if it is too tight, tilt the latch

plate and pull on the lap belt. A snug seat belt reduces

the risk of sliding under the seat belt in a collision.

Positioning The Lap Belt

5. Position the shoulder belt across the shoulder and

chest with minimal, if any slack so that it is

comfortable and not resting on your neck. The

retractor will withdraw any slack in the shoulder belt.

6. To release the seat belt, push the red button on the

buckle. The seat belt will automatically retract to its

stowed position. If necessary, slide the latch plate

down the webbing to allow the seat belt to retract

fully.

Lap/Shoulder Belt Untwisting Procedure

Use the following procedure to untwist a twisted lap/

shoulder belt.
1. Position the latch plate as close as possible to the

anchor point.

2. At about 6 to 12 inches (15 to 30 cm) above the latch

plate, grab and twist the seat belt webbing

180 degrees to create a fold that begins immediately

above the latch plate.

3. Slide the latch plate upward over the folded webbing.

The folded webbing must enter the slot at the top of

the latch plate.

4. Continue to slide the latch plate up until it clears the

folded webbing and the seat belt is no longer twisted.

Adjustable Upper Shoulder Belt Anchorage

In the driver and outboard front passenger seats, the top

of the shoulder belt can be adjusted upward or downward

to position the seat belt away from your neck. Push or

squeeze the anchorage button to release the anchorage,

and move it up or down to the position that serves you

best.

Adjustable Upper Anchorage

As a guide, if you are shorter than average, you will prefer

the shoulder belt anchorage in a lower position, and if you

are taller than average, you will prefer the shoulder belt

anchorage in a higher position. After you release the

anchorage button, try to move it up or down to make sure

that it is locked in position.

NOTE:

The adjustable upper shoulder belt anchorage is equipped

with an Easy Up feature. This feature allows the shoulder

belt anchorage to be adjusted in the upward position

without pushing or squeezing the release button. To verify

the shoulder belt anchorage is latched, pull downward on

the shoulder belt anchorage until it is locked into position.

WARNING!



Wearing your seat belt incorrectly could make your

injuries in a collision much worse. You might suffer

internal injuries, or you could even slide out of the

seat belt. Follow these instructions to wear your seat

belt safely and to keep your passengers safe, too.
