SERVICING AND MAINTENANCE

365

F23B

–

10 Amp Red

AIR SUSPENSION / ELSD-RR / EPS

F24

–

20 Amp Blue

XFR Fuel Pump *

F25

–

–

SPARE

F26

50 Amp Red

–

BSM Motor #2 *

F27

30 Amp Pink

–

Rear Defroster

F28

–

–

Spare

F29

–

–

Spare

F30

–

–

Spare

F31

40 Amp Green

–

BCM Feed #3

F32

–

–

Spare

F33

30 Amp Pink

–

PWR Side Steps *

F34

–

–

Spare

F35

–

–

Spare

F36

50 Amp Red

–

BCM Feed #1

F37

30 Amp Pink

–

DTCM

F38

50 Amp Red

–

BCM Feed #2

F39

–

–

Spare

F40

–

5 Amp Tan

Batt Snsr #1

F41

–

20 Amp Yellow

CADM MAP *

F42

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

366

SERVICING AND MAINTENANCE



F43

–

10 Amp Red

ECM

F44

–

–

Spare

F45

–

–

Spare

F46

–

5 Amp Tan

Batt Snsr #2*

F47

–

10 Amp Red

BPCM

F48

–

10 Amp Red

CVPAM

F49

–

30 Amp Pink

Air Suspension Valves

F50

–

–

Spare

F51

–

20 Amp Yellow

Fuel Pmp * / FPCM *

F52

–

–

Spare

F53

–

–

Spare

F54

–

20 Amp Yellow

Headlamp LT

F55

–

–

Spare

F56

–

–

Spare

F57

–

–

Spare

F58

–

–

Spare

F59

50 Amp Red

–

Air Suspension

F60

–

–

Spare

F61

–

–

Spare

F62

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

367

F63

–

20 Amp Yellow

Camera Washer Frt

F64

–

–

Spare

F65

–

15 Amp Blue

ACT Grille Shutter / ACT Air Dam / Coolant Valve LCVM *

F66

–

20 Amp Yellow

Horns

F67

–

10 Amp Red

DTCM / ASBS / Switchable Engine Mount / BSM #2

F68

–

20 Amp Yellow

Headlamp RT

F69

–

–

Spare

F70

–

20 Amp Yellow

IGN Coil / IGN Cap */ Fuel Inj */ ISCM *

F71

–

–

Spare

F72

–

–

Spare

F73

–

–

Spare

F74

–

5 Amp Tan

MGU *

F75

30 Amp Pink

–

Front Wiper

F76

–

–

Spare

F77

–

20 Amp Yellow

TCM SBW

F78

–

20 Amp Yellow

Short Runner Valve / ECM

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

368

SERVICING AND MAINTENANCE



F79

–

15 Amp Red

Fuel INJ * / Surge Solenoid * / Oil Sensor * / Air Valve * /

OBD Bypass * / O2 Heaters *

F80

20 Amp Blue

–

ECM

F81

40 Amp Green

–

BCM Feed #4

F82

–

–

Spare

F83

–

–

Spare

F84

–

–

Spare

F85

–

10 Amp Red

PCR *

F86

50 Amp Red

–

BSM Feed 1

F87

–

–

Spare

F88

50 Amp Red

–

BSM Feed 2

F89

–

–

Spare

F90

–

–

Spare

F91

–

–

Spare

F92

20 Amp Blue

–

Front De-Icer *

F93

25 Amp Clear

–

Fuel Pmp *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

369

F94

–

10 Amp Red

A/C Comp Clutch

F95

–

–

Spare

F96

–

–

Spare

F97

–

–

Spare

F98A

–

15 Amp Blue

Cooling Fan *

F98B

–

15 Amp Blue

Pmp Battery Cooling *

F99

–

–

Spare

F100

–

–

Spare

F101

–

–

Spare

F102

25 Amp Clear

–

Fuel Pmp *

F103

–

–

Spare

F104

–

–

Spare

F105A

–

–

Spare

F105B

–

15 Amp Blue

LTR Coolant Pump

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

370

SERVICING AND MAINTENANCE



Interior Power Distribution Center

The Interior Power Distribution Center is located under the driver’s side dash above the gas pedal. This center contains cartridge fuses, micro fuses, relays, and

circuit breakers. Fuse numbers are labeled next to each fuse cavity, fuse descriptions correspond with the following chart.

NOTE:

Fuses for safety systems must be serviced by an authorized dealer.

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

F01

–

–

Spare

F02

–

–

Spare

F03

–

15 Amp Blue

MOD Seat Heater Frt (Steering Wheel) *

F04

–

10 Amp Red

Night Vision Module / Driver Monitoring Camera (DMC)

F05

–

–

Spare

F06

–

–

Spare

F07

–

–

Spare

F08

–

10 Amp Red

Automatic Gearbox Shifter Module (AGSM) / Steering Column

Lock / HUD

F09

–

–

Spare

F10

40 Amp Green

–

HVAC Blower Motor

F11

–

–

Spare

F12

–

20 Amp Yellow

Assy Cigar Lighter

F13

–

10 Amp Red

Assy Mirror Inside Rearview / Sunroof Single - Dual Pane /

Port UC1 Dual USB RR / Interior Monitoring Camera

F14

–

10 Amp Red

Refrigerator Box / In Vehicle Safe *

SERVICING AND MAINTENANCE

371

F15A

–

–

Spare

F15B

–

–

Spare

F16

–

10 Amp Red

MOD ORC

F17

–

–

Spare

F18

–

–

Spare

F19

–

–

Spare

F20

–

10 Amp Red

Overhead Console Assy (OHC) W/Sunshade / Intrusion

Module

F21

30 Amp Pink

–

Trailer Tow Electric Brake - After market

F22

–

–

Spare

F23

–

–

Spare

F24

–

–

Spare

F25

–

–

Spare

F26

–

–

Spare

F27

–

–

Spare

F28

–

–

Spare

F29

–

–

Spare

F30

–

–

Spare

F31

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

372

SERVICING AND MAINTENANCE



F32

–

10 Amp Red

MOD ICS Switch Bank / SW Bank Upper / SW EPB / Aux

Switch Bank Module (ASBM) / Mod HVAC Cntrl Frt / Humidity

Rain Light Sensor (HRLS)

F33

–

15 Amp Blue

Transfer case SW / SW Bank Lower / Mod ICS Switch Bank

Rear / Climate Control Display / Suspension SW *

F34

–

–

Spare

F35

–

10 Amp Red

IRCAM Heater

F36

–

–

Spare

F37

–

–

Spare

F38

–

–

Spare

F39

–

–

Spare

F40

–

–

Spare

F41A

–

–

Spare

F41B

–

–

Spare

F42A

–

–

Spare

F42B

–

10 Amp Red

MOD HVAC Control Frt

F43A

–

–

Spare

F43B

–

–

Spare

F44

–

15 Amp Blue

MOD Cluster CCN / MOD SGW (Cybersecurity)

F45

30 Amp Pink

–

MOD Inverter 150W

F46

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

373

F47A

–

–

Spare

F47B

–

–

Spare

F48A

–

–

Spare

F48B

–

–

Spare

F49

–

7.5 Amp Brown

MOD RF HUB / Module Ignition (MD KIN)

F50A

–

10 Amp Red

Port UCI Dual USB Rear

F50B

–

10 Amp Red

Port Diagnostics 1 & 2

F51A

–

–

Spare

F51B

–

–

Spare

F52

–

–

Spare

F53

–

20 Amp Yellow

MOD CMCM (Radio)

F54A

–

–

Spare

F54B

–

–

Spare

F55

–

–

Spare

F56

–

–

Spare

F57

–

–

Spare

F58

–

–

Spare

F59

–

–

Spare

F60

–

–

Spare

F61

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

374

SERVICING AND MAINTENANCE



F62A

–

–

Spare

F62B

–

–

Spare

F63A

–

15 Amp Blue

Port UC1 Dual USB Frt / Wireless Charging Pad MOD

(WCPM) - High/Premium Only

F63B

–

15 Amp Blue

Telematics Box Module (TBM) / Mod-DCSD /Mod FPDM / RSE

Video USB Console Frt

F64A

–

10 Amp Red

MOD ORC

F64B

–

10 Amp Red

Steering Column Control Module (SCCM)

F65

–

5 Amp Tan

MOD SGW (Cybersecurity)

F66

–

–

Spare

CB1

–

–

Spare

CB2

–

–

Spare

CB3

–

–

Spare

CB4

–

–

Spare

CB5

–

–

Spare

CB6

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

375

Rear Power Distribution Center

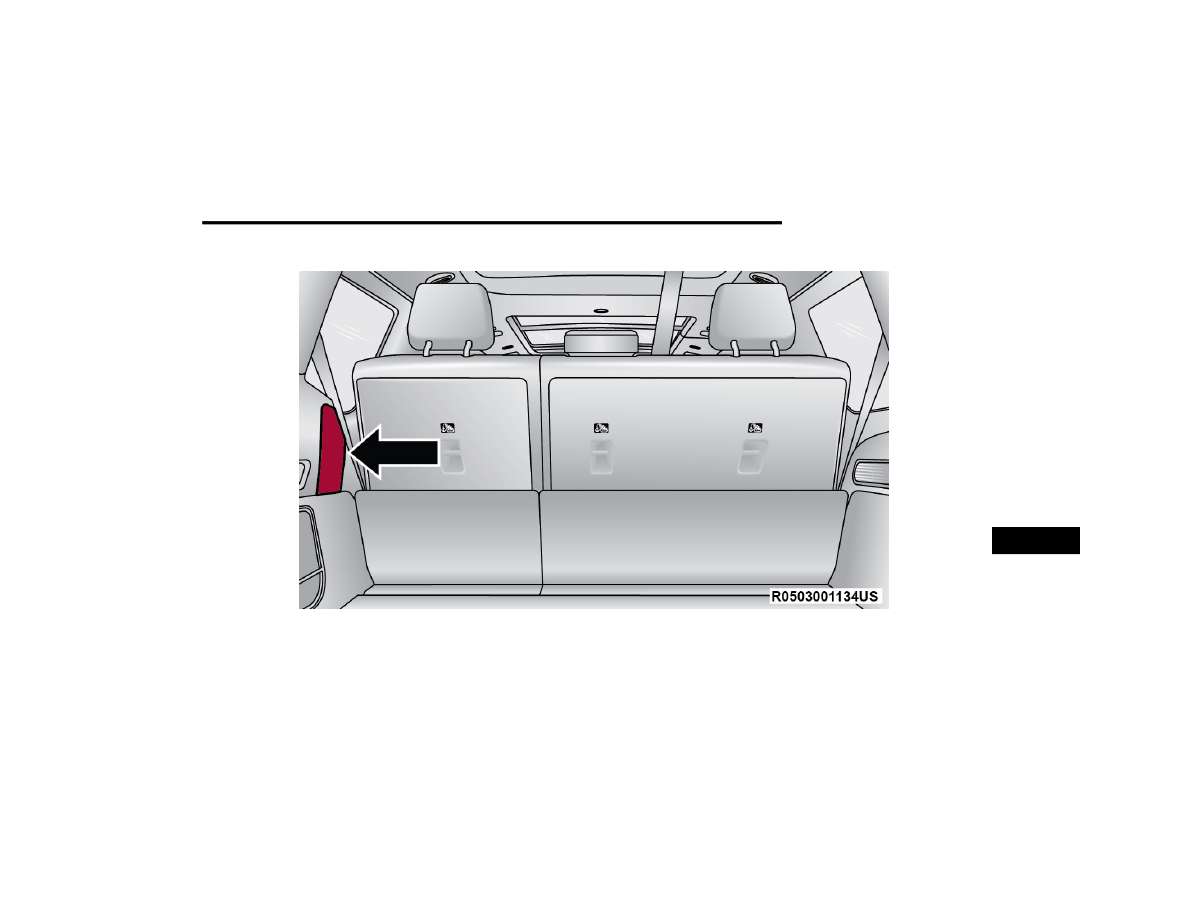

Rear PDC Location

The Rear Power Distribution Center is located behind a trim cover of the rear driver’s side quarter panel. This center contains cartridge fuses, micro fuses, relays,

and circuit breakers. The following chart corresponds to the fuses inside.

8

376

SERVICING AND MAINTENANCE



Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

F05

150 Amp Gray

–

Underhood PDC Battery Feed

F06

–

–

Spare

F07

–

–

Spare

F08

–

–

Spare

F09

–

–

Spare

F10

–

–

Spare

F11

–

–

Spare

F12

–

–

Spare

F13

30 Amp

–

Air Compressor (Tire Inflator)

F14

25 Amp

–

MTR Sunshade Sunroof

F15A

–

–

Spare

F15B

–

10 Amp Red

Hands Free Liftgate / Rear Window Switches / MOD HVAC

Cntrl Rr

F16

–

–

Spare

F17

–

–

Spare

F18

25 Amp

–

Power Liftgate Module

F19A

–

10 Amp Red

L2+ Driver Alert Lighting Module

F19B

–

10 Amp Red

Animation Lighting RR-LT

F20A

–

15 Amp Blue

Central ASAS Decision Module (CADM) - LO

F20B

–

–

Spare

SERVICING AND MAINTENANCE

377

F21A

–

–

Spare

F21B

–

10 Amp Red

Sunroof - Dual Pane 2nd & 3rd Row Seat SW-Illumination

F22

–

–

Spare

F23

–

10 Amp Red

Rear Seat Entertainment (Driver / Passenger)

F24

–

–

Spare

F25

30 Amp Pink

–

Mod Door MUX Passenger

F26

–

–

Spare

F27

–

–

Spare

F28

30 Amp Pink

–

MOD Memory / Power Seat (Passenger Frt)

F29A

–

10 Amp Red

Animation Lighting RR-RT

F29B

–

10 Amp Red

Animation Lighting RR-LT

F30

30 Amp Pink

–

MOD Memory / Power Seat (Driver Frt)

F31

–

–

Spare

F32

–

–

Spare

F33

–

–

Spare

F34

30 Amp Pink

–

MOD Door MUX Driver

F35

25 Amp Clear

–

Integrated Trailer Tow Module #2

F36A

–

10 Amp Red

Intelligent Event Base Lighting Module

F36B

–

–

Spare

F37

25 Amp Clear

–

Integrated Trailer Tow Module #1

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

378

SERVICING AND MAINTENANCE



F38

–

–

Spare

F39

–

–

Spare

F40

–

30 Amp Green

Mod Audio Amplifier #1A

F41

–

–

Spare

F42A

–

–

Spare

F42B

–

–

Spare

F43

–

–

Spare

F44A

–

20 Amp Yellow

12 Volt Power Outlet Cargo Area (Ign)

F44B

–

20 Amp Yellow

12 Volt Power Outlet Cargo Area (Battery)

F45

–

20 Amp Yellow

MOD CRSM (Heated Seat RR RT)

F46

30 Amp Pink

–

Folding Seat Module 3rd Row Feed #1 *

F47

–

–

Spare

F48

–

–

Spare

F49

–

–

Spare

F50

–

15 Amp Blue

Seat Massage Driver Mod (SSMD) / Seat Massage Passenger

Mod (SSMP) *

F51

–

–

Spare

F52

–

20 Amp Yellow

MOD CRSM (Heat Seat RR LT) *

F53

30 Amp Pink

–

Electronic Limited Slip Differential (ELSD) Rear #1 *

F54

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

379

F55

30 Amp Pink

–

Folding Seat Modules 3rd Row Feed #2 *

F56

–

–

Spare

F57

–

10 Amp Red

Mod HVAC RR / Mod Occupant Classic / CVPAM / Mod

Parktronics / ITCM

F58

–

15 Amp Blue

3rd Row Additional USB charge (Only LT - RT) / Port Pwr USB

Console UBS (CH Only)

F59

–

–

Spare

F60

25 Amp

–

RR_HVAC Blower

F61

–

–

Spare

F62

–

20 Amp Yellow

Module Seat Heater Frt (Driver) *

F63

30 Amp Pink

–

Assy Trailer Tow Receptacle B+

F64

–

–

Spare

F65

–

–

Spare

F66

20 Amp Blue

–

MOD Door MUX Passenger Rear - Smart Motor

F67

–

30 Amp Green

MOD Audio Amplifier #1B

F68

–

–

Spare

F69

–

20 Amp Yellow

L2+ Central ASAS Decision Module (CADM) MID *

F70

–

10 Amp Red

Video Routing Module (VRM)

F71

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

380

SERVICING AND MAINTENANCE



F72

–

–

Spare

F73

–

–

Spare

F74

–

–

Spare

F75

–

–

Spare

F76

–

–

Spare

F77

–

–

Spare

F78

–

–

Spare

F79

–

–

Spare

F80

–

–

Spare

F81

–

20 Amp Yellow

Module Seat Heater Frt (PASS) *

F82

–

10 Amp Red

Animation Lighting RR / Air Compressor (Tire Inflator) /

Animation Lighting Liftgate Taillamp

F83

–

–

Spare

F84

–

–

Spare

F85

–

–

Spare

F86

–

15 Amp Blue

Lumbar Support Driver - Passenger SW *

F87

–

–

Spare

F88

20 Amp Blue

–

MOD Door MUX Driver Rear - Smart Motor

CB1

–

20 Amp Blue

Power Outlet RR

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped
