108

GETTING TO KNOW YOUR INSTRUMENT PANEL



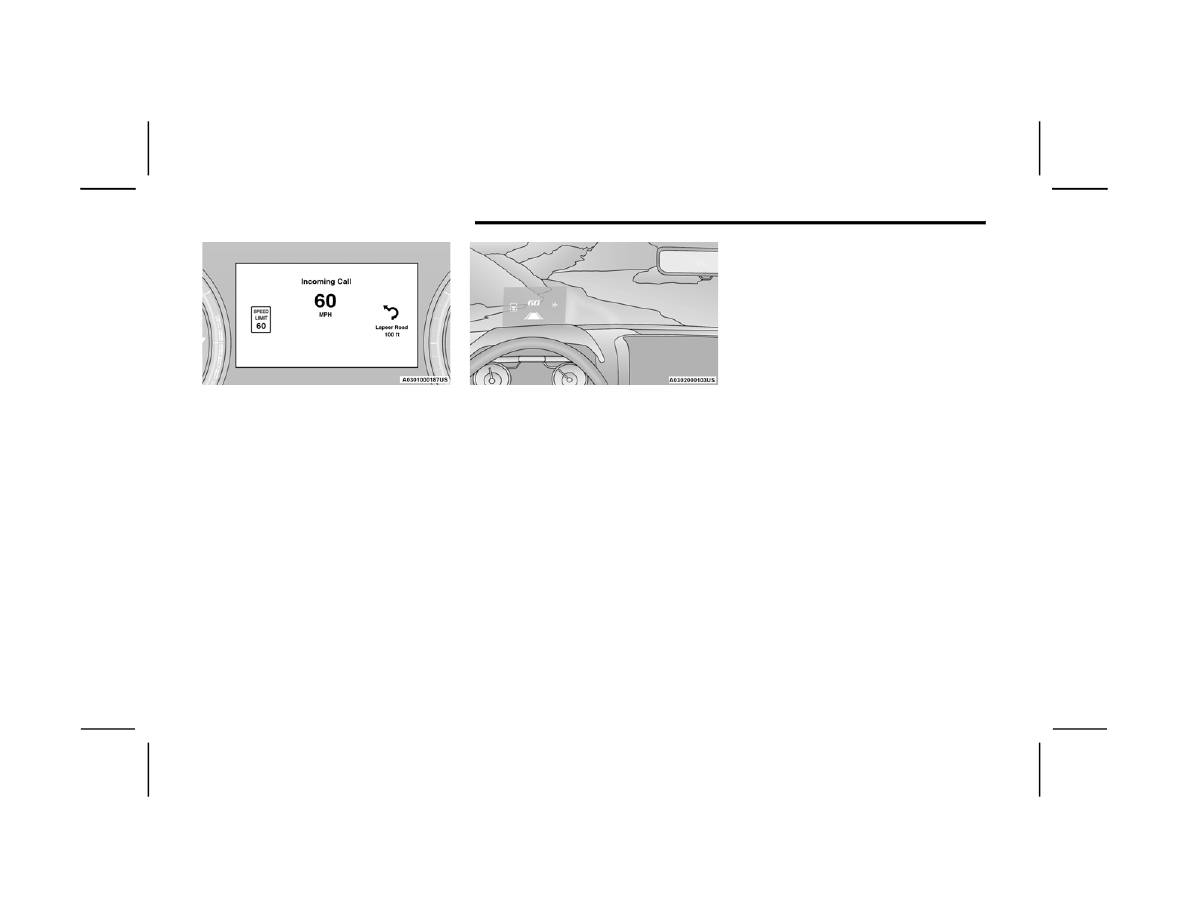

Standard Mode

When “Standard” mode is selected, the HUD

image is split into thirds with the speed limit

indicator shown to the left, vehicle speed in the

center, and turn-by-turn navigation to the right.



Advanced: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, Active Lane

Management, Active Driving Assist), Gear

Advanced Mode

When “Advanced” mode is selected, the HUD

displays the vehicle speed, turn-by-turn naviga

-

tion, speed limit, driver assist function(s), and

current gear.



Custom 1: Speed, Speed Limit



Custom 2: Speed, Speed Limit, Navigation



Custom 3: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, Active Lane

Management, Active Driving Assist)



Custom 4: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, Active Lane

Management, Active Driving Assist), Gear



Display Height



Brightness

NOTE:



The HUD basic settings (Brightness, Display

Height and Non Custom layouts), are controlled

through the Settings Screen in the Instrument

Cluster

Ú

page 99.

NOTE:

If current theme is set to Digital, tachometer will

not display while in the Settings menu.

B

ATTERY

 S

AVER

 O

N

/B

ATTERY

 S

AVER



M

ODE

 M

ESSAGE

 — E

LECTRICAL

 L

OAD



R

EDUCTION

 A

CTIONS

 — I

F

 E

QUIPPED



This vehicle is equipped with an Intelligent Battery

Sensor (IBS) to perform additional monitoring of

the electrical system and status of the vehicle

battery.

GETTING TO KNOW YOUR INSTRUMENT PANEL

109

In cases when the IBS detects charging system

failure, or the vehicle battery conditions are

deteriorating, electrical load reduction actions will

take place to extend the driving time and distance

of the vehicle. This is done by reducing power to or

turning off non-essential electrical loads.
Load reduction is only active when the engine is

running. It will display a message if there is a risk

of battery depletion to the point where the vehicle

may stall due to lack of electrical supply, or will not

restart after the current drive cycle.
When load reduction is activated, the message

“Battery Saver On” or “Battery Saver Mode” will

appear in the instrument cluster.
These messages indicate the vehicle battery has a

low state of charge and continues to lose electrical

charge at a rate that the charging system cannot

sustain.

NOTE:



The charging system is independent from load

reduction. The charging system performs a diag

-

nostic on the charging system continuously.



If the Battery Charge Warning Light is on it may

indicate a problem with the charging system

Ú

page 111.

The electrical loads that may be switched off (if

equipped), and vehicle functions which can be

affected by load reduction:



Heated Seat/Vented Seats/Heated Wheel



Rear Defroster And Heated Mirrors



HVAC System



115 Volt AC Power Inverter System



Audio and Telematics System

Loss of the battery charge may indicate one or

more of the following conditions:



The charging system cannot deliver enough

electrical power to the vehicle system because

the electrical loads are larger than the capability

of the charging system. The charging system is

still functioning properly.



Turning on all possible vehicle electrical loads

(e.g. HVAC to max settings, exterior and interior

lights, overloaded power outlets +12 Volt,

115 Volt AC, USB ports) during certain driving

conditions (city driving, towing, frequent

stopping, etc.).



Installing options like additional lights, upfitter

electrical accessories, audio systems, alarms

and similar devices.



Unusual driving cycles (short trips separated by

long parking periods).



The vehicle was parked for an extended period

of time (weeks, months).



The battery was recently replaced and was not

charged completely.



The battery was discharged by an electrical load

left on when the vehicle was parked.



The battery was used for an extended period

with the engine not running to supply radio,

lights, chargers, +12 Volt portable appliances

like vacuum cleaners, game consoles and

similar devices.

What to do when an electrical load reduction

action message is present (“Battery Saver On” or

“Battery Saver Mode”)
During a trip:



Reduce power to unnecessary loads if possible:



Turn off redundant lights (interior or exte

-

rior)



Check what may be plugged in to power

outlets +12 Volt, 115 Volt AC, USB ports



Check HVAC settings (blower, temperature)



Check the audio settings (volume)

3

110

GETTING TO KNOW YOUR INSTRUMENT PANEL



After a trip:



Check if any aftermarket equipment was

installed (additional lights, upfitter electrical

accessories, audio systems, alarms) and review

specifications if any (load and Ignition Off Draw

currents).



Evaluate the latest driving cycles (distance,

driving time and parking time).



The vehicle should have service performed if

the message is still present during consecutive

trips, and if the evaluation and driving pattern of

the vehicle did not help to identify the cause.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the

instrument panel together with a dedicated

message and/or acoustic signal when applicable.

These indications are indicative and precautionary

and as such must not be considered as exhaustive

and/or alternative to the information contained in

the Owner’s Manual, which you are advised to read

carefully in all cases. Always refer to the

information in this chapter in the event of a failure

indication. All active telltales will display first if

applicable. The system check menu may appear

different based upon equipment options and

current vehicle status. Some telltales are optional

and may not appear.

R

ED

 W

ARNING

 L

IGHTS

Active Driving Assist - Driver

Inattentiveness Warning Light

This light illuminates when driver

inattentiveness has been continually

detected, warning the driver to place

their hands on the steering wheel.

Air Bag Warning Light

This warning light will illuminate to

indicate a fault with the air bag, and will

turn on for four to eight seconds as a bulb

check when the ignition is placed in the

ON/RUN position. This light will illuminate with a

single chime when a fault with the air bag has been

detected, it will stay on until the fault is cleared. If

the light is either not on during startup, stays on, or

turns on while driving, have the system inspected

at an authorized dealer as soon as possible.

Brake Warning Light

This warning light monitors various brake

functions, including brake fluid level and

parking brake application. If the brake

light turns on it may indicate that the

parking brake is applied, that the brake fluid level

is low, or that there is a problem with the Anti-Lock

Brake System reservoir.

If the light remains on when the parking brake has

been disengaged, and the fluid level is at the full

mark on the master cylinder reservoir, it indicates

a possible brake hydraulic system malfunction or

that a problem with the Brake Booster has been

detected by the Anti-Lock Brake System (ABS) /

Electronic Stability Control (ESC) system. In this

case, the light will remain on until the condition has

been corrected. If the problem is related to the

brake booster, the ABS pump will run when

applying the brake, and a brake pedal pulsation

may be felt during each stop.
The dual brake system provides a reserve braking

capacity in the event of a failure to a portion of the

hydraulic system. A leak in either half of the dual

brake system is indicated by the Brake Warning

Light, which will turn on when the brake fluid level

in the master cylinder has dropped below a

specified level.
The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level

conditions. The vehicle should have service

performed, and the brake fluid level checked.
If brake failure is indicated, immediate repair is

necessary.

GETTING TO KNOW YOUR INSTRUMENT PANEL

111

Vehicles equipped with the Anti-Lock Brake System

(ABS) are also equipped with Electronic Brake

Force Distribution (EBD). In the event of an EBD

failure, the Brake Warning Light will turn on along

with the ABS Light. Immediate repair to the ABS

system is required.
Operation of the Brake Warning Light can be

checked by turning the ignition switch from the OFF

position to the ON/RUN position. The light should

illuminate for approximately two seconds. The light

should then turn off unless the parking brake is

applied or a brake fault is detected. If the light does

not illuminate, have the light inspected by an

authorized dealer.
The light also will turn on when the parking brake

is applied with the ignition switch in the ON/RUN

position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake appli

-

cation.

Battery Charge Warning Light

This warning light will illuminate when the

battery is not charging properly. If it stays

on while the engine is running, there may

be a malfunction with the charging

system. Contact an authorized dealer as soon as

possible.
This indicates a possible problem with the

electrical system or a related component.

Door Open Warning Light

This indicator will illuminate when a door

is ajar/open and not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

Electric Power Steering (EPS) Fault

Warning Light

This warning light will turn on when

there's a fault with the EPS system

Ú

page 142.

Electronic Throttle Control (ETC) Warning

Light

This warning light will illuminate to

indicate a problem with the ETC system.

If a problem is detected while the vehicle

is running, the light will either stay on or

flash depending on the nature of the problem.

Cycle the ignition when the vehicle is safely and

completely stopped and the transmission is placed

in the PARK position. The light should turn off. If

the light remains on with the vehicle running, your

vehicle will usually be drivable; however, see an

authorized dealer for service as soon as possible.

NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.
If the light continues to flash when the vehicle is

running, immediate service is required and you

may experience reduced performance, an

elevated/rough idle, or engine stall and your

vehicle may require towing. The light will come on

when the ignition is placed in the ON/RUN position

and remain on briefly as a bulb check. If the light

does not come on during starting, have the system

checked by an authorized dealer.

WARNING!

Driving a vehicle with the red brake light on is

dangerous. Part of the brake system may have

failed. It will take longer to stop the vehicle. You

could have a collision. Have the vehicle checked

immediately.

WARNING!

Continued operation with reduced assist could

pose a safety risk to yourself and others. Service

should be obtained as soon as possible.

3

112

GETTING TO KNOW YOUR INSTRUMENT PANEL



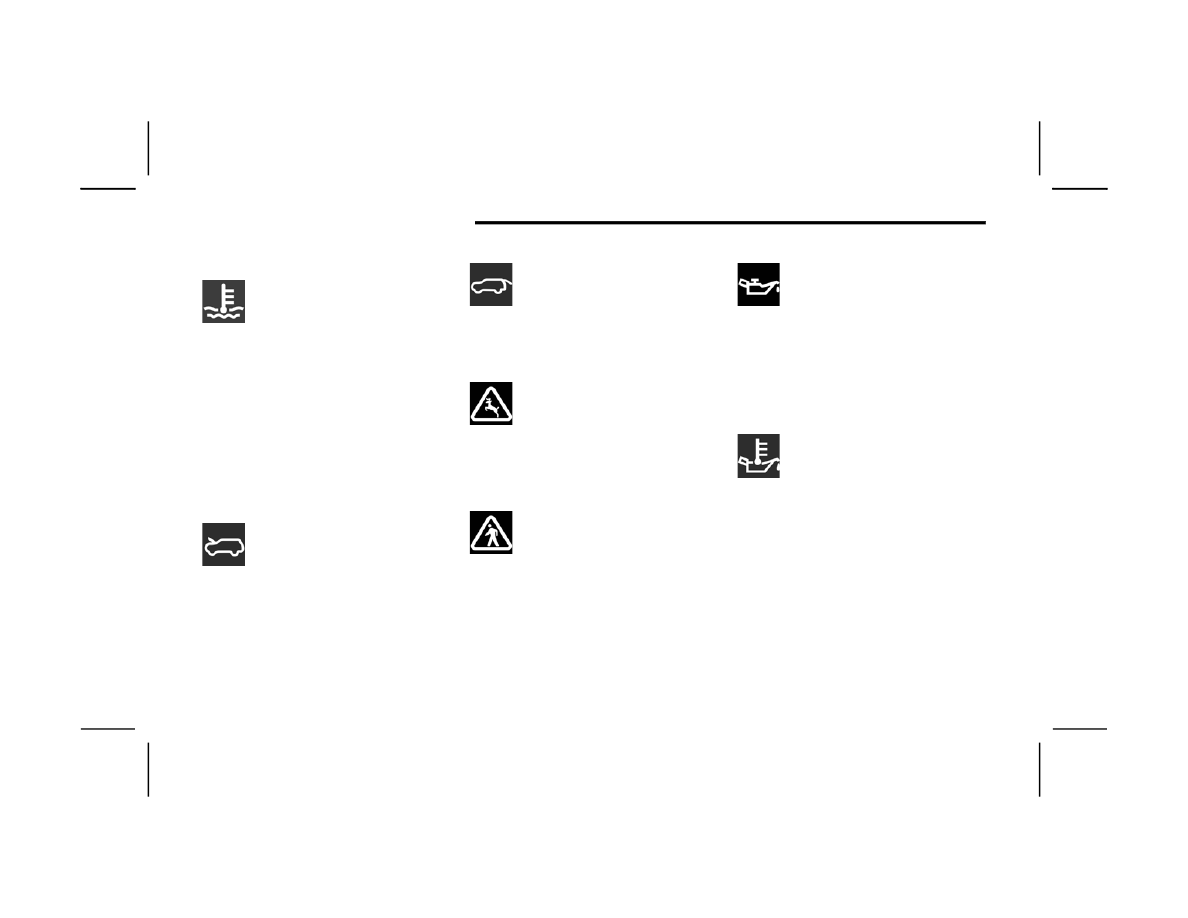

Engine Coolant Temperature Warning

Light

This warning light warns of an

overheated engine condition. If the

engine coolant temperature is too high,

this indicator will illuminate and a single

chime will sound. If the temperature reaches the

upper limit, a continuous chime will sound for four

minutes or until the engine is able to cool;

whichever comes first.
If the light turns on while driving, safely pull over

and stop the vehicle. If the Air Conditioning (A/C)

system is on, turn it off. Also, shift the transmission

into NEUTRAL (N) and idle the vehicle. If the

temperature reading does not return to normal,

turn the engine off immediately and call for service

Ú

page 326.

Hood Open Warning Light

This warning light will illuminate when the

hood is left open and not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

Liftgate Open Warning Light

This warning light will illuminate when the

liftgate is open.

NOTE:

If the vehicle is moving, there will also be a single

chime.

Night Vision Animal Warning Light

The Night Vision Animal Warning Light

will illuminate in red when an animal is

detected directly in the vehicle’s path,

near the headlights, and a collision is

possible

Ú

page 180.

If enabled, a chime will sound and a video pop-up

may display when a detection occurs.

Night Vision Pedestrian Warning Light

The Night Vision Pedestrian Warning

Light will illuminate in red when a

pedestrian is detected directly in the

vehicle’s path, near the headlights, and a

collision is possible

Ú

page 180.

If enabled, a chime will sound and a video pop-up

may display when a detection occurs.

Oil Pressure Warning Light

This warning light will illuminate to

indicate low engine oil pressure. If the

light turns on while driving, stop the

vehicle, shut off the engine as soon as

possible, and contact an authorized dealer. A

chime will sound when this light turns on.
Do not operate the vehicle until the cause is

corrected. This light does not indicate how much oil

is in the engine. The engine oil level must be

checked under the hood.

Oil Temperature Warning Light

This warning light will illuminate to

indicate the engine oil temperature is

high. If the light turns on while driving,

stop the vehicle and shut off the engine

as soon as possible. Wait for oil temperature to

return to normal levels.

GETTING TO KNOW YOUR INSTRUMENT PANEL

113

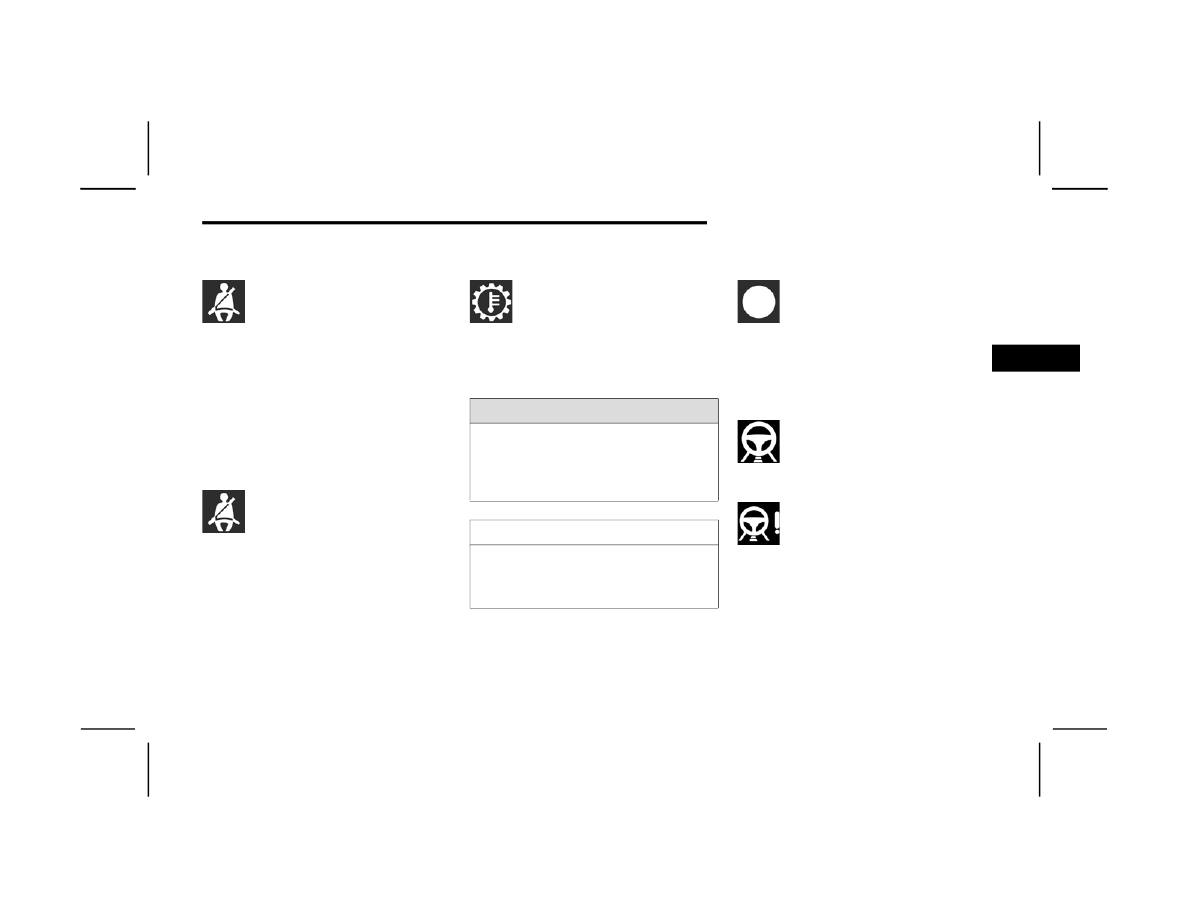

Rear Seat Belt Reminder Indicator

Light — If Equipped

This light indicates when a rear seat belt

is unbuckled in the second row. When

the ignition is first placed in the ON/RUN

position, and if a seat belt in the second

row is unbuckled, a light corresponding to the

specific seat will turn on in the upper right portion

of the instrument cluster display, momentarily

replacing the configurable corner information. If a

second row seat belt that was buckled at the start

of the trip is unbuckled, the Rear Seat Belt

Reminder Light will change from the buckled to the

unbuckled symbol, and a chime will sound

Ú

page 269.

Seat Belt Reminder Warning Light

This warning light indicates when the

driver or passenger seat belt is

unbuckled. When the ignition is first

placed in the ON/RUN position and if the

driver’s seat belt is unbuckled, a chime will sound

and the light will turn on. When driving, if the driver

or front passenger seat belt remains unbuckled,

the Seat Belt Reminder Light will flash or remain on

continuously and a chime will sound

Ú

page 269.

Transmission Temperature Warning

Light — If Equipped

This warning light will illuminate to warn

of a high transmission fluid temperature.

This may occur with strenuous usage

such as trailer towing. If this light turns

on, stop the vehicle and run the engine at idle or

slightly faster, with the transmission in PARK (P) or

NEUTRAL (N), until the light turns off. Once the light

turns off, you may continue to drive normally.

Vehicle Security Warning Light —

If Equipped

This light will flash at a fast rate for

approximately 15 seconds when the

vehicle security system is arming, and

then will flash slowly until the vehicle is

disarmed.

Y

ELLOW

 W

ARNING

 L

IGHTS

Active Driving Assist - Driver

Inattentiveness Warning Light

This light illuminates when driver

inattentiveness has been detected,

warning the driver to place their hands on

the steering wheel.

Active Driving Assist Fault Warning Light

This light will turn on when the Active

Driving Assist system has detected a

fault.

WARNING!

If you continue operating the vehicle when the

Transmission Temperature Warning Light is

illuminated you could cause the fluid to boil over,

come in contact with hot engine or exhaust

components and cause a fire.

CAUTION!

Continuous driving with the Transmission

Temperature Warning Light illuminated will

eventually cause severe transmission damage

or transmission failure.

3

114

GETTING TO KNOW YOUR INSTRUMENT PANEL



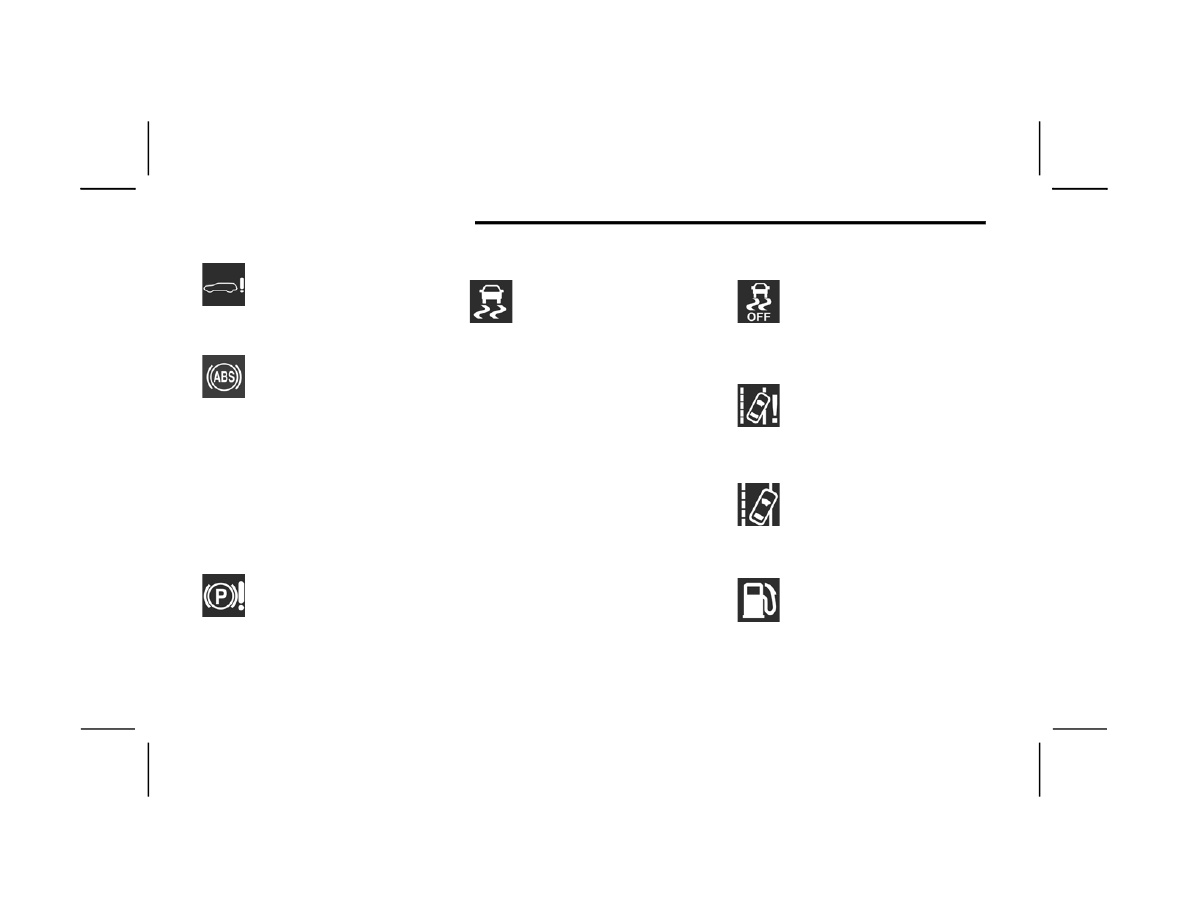

Air Suspension Fault Warning Light

This light will illuminate when there is a

fault detected in the air suspension

system.

Anti-Lock Brake System (ABS) Warning

Light

This warning light monitors the ABS. The

light will turn on when the ignition is

placed in the ON/RUN or position and

may stay on for as long as four seconds.

If the ABS light remains on or turns on while

driving, then the Anti-Lock portion of the brake

system is not functioning and service is required as

soon as possible. However, the conventional brake

system will continue to operate normally,

assuming the Brake Warning Light is not also on.
If the ABS light does not turn on when the ignition

is placed in the ON/RUN position, have the brake

system inspected by an authorized dealer.

Electronic Park Brake Warning Light

This warning light will illuminate to

indicate the Electronic Park Brake is not

functioning properly and service is

required. Contact an authorized dealer.

Electronic Stability Control (ESC) Active

Warning Light — If Equipped

This warning light will indicate when the

ESC system is Active. The ESC Indicator

Light in the instrument cluster will come

on when the ignition is placed in the ON/

RUN position, and when ESC is activated. It should

go out with the engine running. If the ESC Indicator

Light comes on continuously with the engine

running, a malfunction has been detected in the

ESC system. If this warning light remains on after

several ignition cycles, and the vehicle has been

driven several miles (kilometers) at speeds greater

than 30 mph (48 km/h), see an authorized dealer

as soon as possible to have the problem

diagnosed and corrected.



The ESC OFF Indicator Light and the ESC Indi

-

cator Light come on momentarily each time the

ignition is placed in the ON/RUN position.



The ESC system will make buzzing or clicking

sounds when it is active. This is normal; the

sounds will stop when ESC becomes inactive.



This light will come on when the vehicle is in an

ESC event.

Electronic Stability Control (ESC) OFF

Warning Light — If Equipped

This warning light indicates the ESC is off.
Each time the ignition is turned to ON/

RUN, the ESC system will be on, even if it

was turned off previously.

Service Active Lane Management Warning

Light — If Equipped

This warning light will illuminate when the

Active Lane Management system is not

operating and requires service. Please

see an authorized dealer.

Active Lane Management Warning Light —

If Equipped

The Active Lane Management Warning

Light will be solid yellow when the vehicle

is approaching a lane marker. The

warning light will flash when the vehicle is

crossing the lane marker

Ú

page 173.

Low Fuel Warning Light

When the fuel level reaches

approximately 2 gal (7.5 L), this light will

turn on and a chime will sound. The light

will remain on until fuel is added.

GETTING TO KNOW YOUR INSTRUMENT PANEL

115

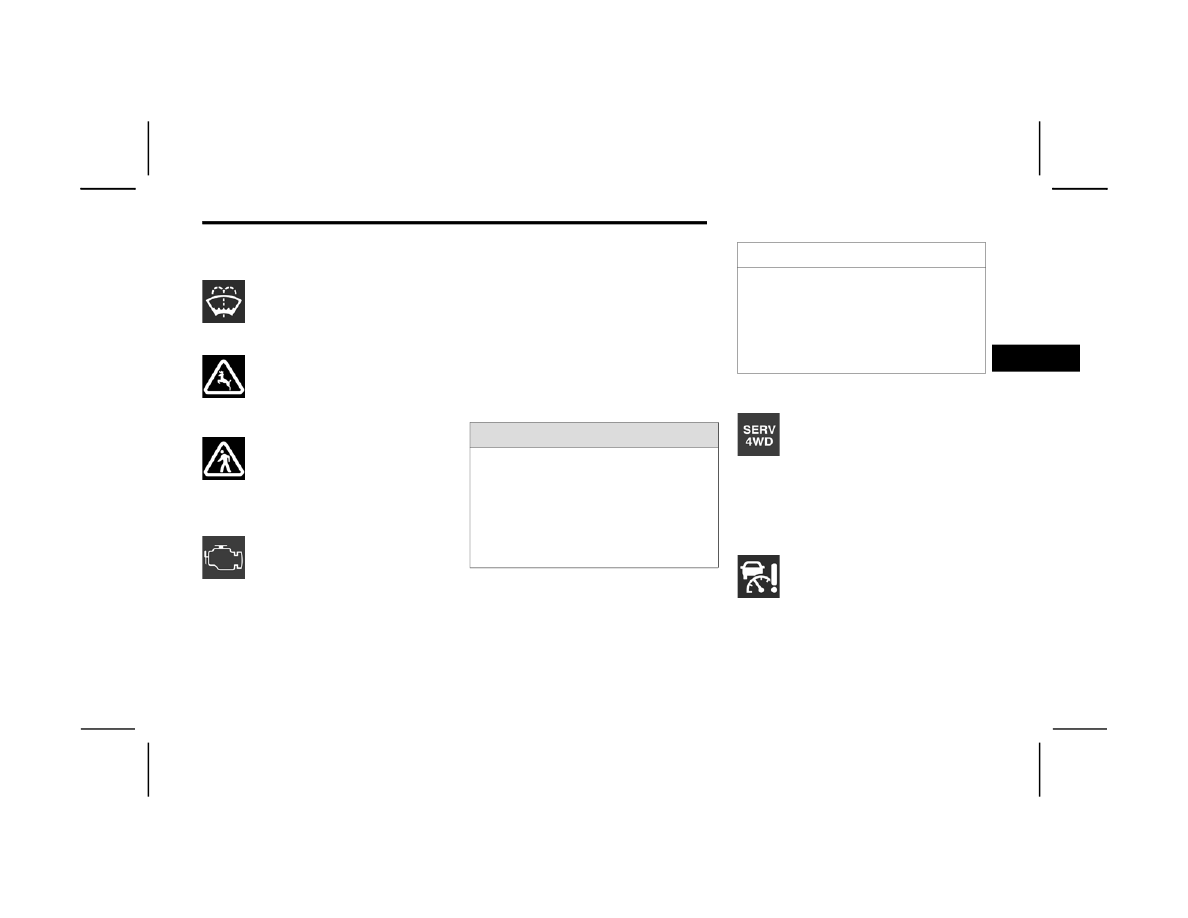

Low Washer Fluid Warning Light —

If Equipped

This warning light will illuminate when the

windshield washer fluid is low

Ú

page 342.

Night Vision Animal Warning Light

The Night Vision Animal Warning Light

will illuminate in yellow when an animal is

approaching or is in the vehicle’s path

Ú

page 180.

Night Vision Pedestrian Warning Light

The Night Vision Pedestrian Warning

Light will illuminate in yellow when a

pedestrian is approaching or is in the

vehicle’s path

Ú

page 180.

Engine Check/Malfunction Indicator

Warning Light (MIL)

The Engine Check/Malfunction Indicator

Light (MIL) is a part of an Onboard

Diagnostic System called OBD II that

monitors engine and automatic

transmission control systems. This warning light

will illuminate when the ignition is in the ON/RUN

position before engine start. If the bulb does not

come on when turning the ignition switch from OFF

to ON/RUN, have the condition checked promptly.

Certain conditions, such as a loose or missing gas

cap, poor quality fuel, etc., may illuminate the light

after engine start. The vehicle should be serviced if

the light stays on through several typical driving

styles. In most situations, the vehicle will drive

normally and will not require towing.
When the engine is running, the MIL may flash to

alert serious conditions that could lead to

immediate loss of power or severe catalytic

converter damage. The vehicle should be serviced

by an authorized dealer as soon as possible if this

occurs.

Service 4WD Warning Light — If Equipped

This warning light will illuminate to signal

a fault with the 4WD system. If the light

stays on or comes on during driving, it

means that the 4WD system is not

functioning properly and that service is required.

We recommend you drive to the nearest service

center and have the vehicle serviced immediately.

Service Adaptive Cruise Control (ACC)

Warning Light

This light will turn on when the ACC is not

operating and needs service

Ú

page 145.

WARNING!

A malfunctioning catalytic converter, as

referenced above, can reach higher

temperatures than in normal operating

conditions. This can cause a fire if you drive

slowly or park over flammable substances such

as dry plants, wood, cardboard, etc. This could

result in death or serious injury to the driver,

occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator

Light (MIL) on could cause damage to the

vehicle control system. It also could affect fuel

economy and driveability. If the MIL is flashing,

severe catalytic converter damage and power

loss will soon occur. Immediate service is

required.

3

116

GETTING TO KNOW YOUR INSTRUMENT PANEL



Service Forward Collision Warning (FCW)

Light — If Equipped

This warning light will illuminate to

indicate a fault in the Forward Collision

Warning System. Contact an authorized

dealer for service

Ú

page 261.

Service Stop/Start System Warning Light —

If Equipped

This warning light will illuminate when the

Stop/Start system is not functioning

properly and service is required. Contact

an authorized dealer for service.

Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a

message is displayed to indicate that the

tire pressure is lower than the

recommended value and/or that slow

pressure loss is occurring. In these cases, optimal

tire duration and fuel consumption may not be

guaranteed.
Should one or more tires be in the condition

mentioned above, the display will show the

indications corresponding to each tire.

Each tire, including the spare (if provided), should

be checked monthly when cold and inflated to the

inflation pressure recommended by the vehicle

manufacturer on the vehicle placard or tire

inflation pressure label. If your vehicle has tires of

a different size than the size indicated on the

vehicle placard or tire inflation pressure label, you

should determine the proper tire inflation pressure

for those tires.
As an added safety feature, your vehicle has been

equipped with a TPMS that illuminates a low tire

pressure telltale when one or more of your tires is

significantly underinflated. Accordingly, when the

low tire pressure telltale illuminates, you should

stop and check your tires as soon as possible, and

inflate them to the proper pressure. Driving on a

significantly underinflated tire causes the tire to

overheat and can lead to tire failure. Underinflation

also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping

ability.

Please note that the TPMS is not a substitute for

proper tire maintenance, and it is the driver’s

responsibility to maintain correct tire pressure,

even if underinflation has not reached the level to

trigger illumination of the TPMS low tire pressure

telltale.
Your vehicle has also been equipped with a TPMS

malfunction indicator to indicate when the system

is not operating properly. The TPMS malfunction

indicator is combined with the low tire pressure

telltale. When the system detects a malfunction,

the telltale will flash for approximately one minute

and then remain continuously illuminated. This

sequence will continue upon subsequent vehicle

start-ups as long as the malfunction exists. When

the malfunction indicator is illuminated, the

system may not be able to detect or signal low tire

pressure as intended. TPMS malfunctions may

occur for a variety of reasons, including the

installation of replacement or alternate tires or

wheels on the vehicle that prevent the TPMS from

functioning properly. Always check the TPMS

malfunction telltale after replacing one or more

tires or wheels on your vehicle to ensure that the

replacement or alternate tires and wheels allow

the TPMS to continue to function properly.

CAUTION!

Do not continue driving with one or more flat

tires as handling may be compromised. Stop the

vehicle, avoiding sharp braking and steering. If a

tire puncture occurs, repair immediately using

the dedicated tire repair kit and contact an

authorized dealer as soon as possible.

GETTING TO KNOW YOUR INSTRUMENT PANEL

117

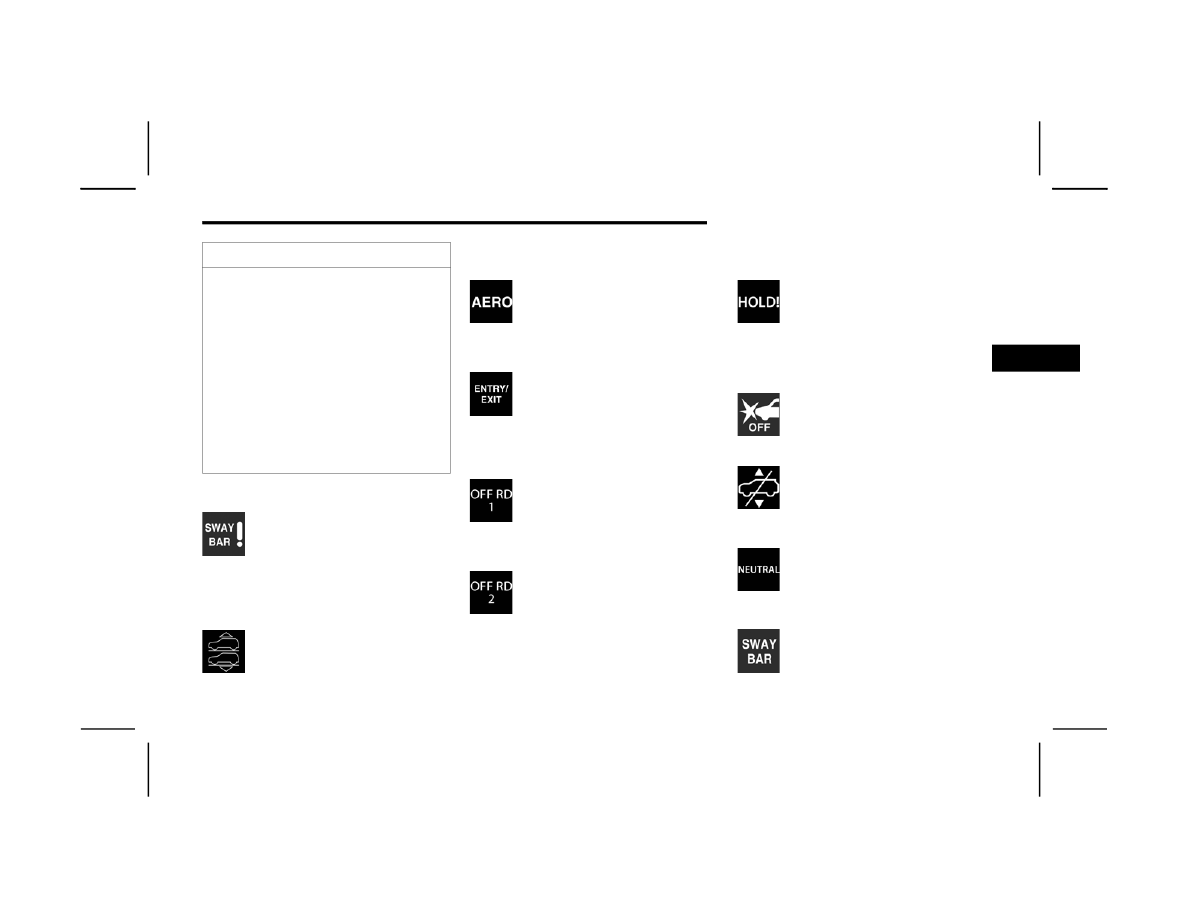

Sway Bar Fault Warning Light

This light will illuminate when there is a

fault in the sway bar disconnect system

Ú

page 136.

Y

ELLOW

 I

NDICATOR

 L

IGHTS

Air Suspension Active Indicator Light —

If Equipped

This light will illuminate when the air

suspension system is actively adjusting

the ride height

Ú

page 138.

Air Suspension Aerodynamic Height

Indicator Light— If Equipped

This light will illuminate when the air

suspension system is set to the

Aerodynamic setting

Ú

page 138.

Air Suspension Entry/Exit Indicator Light—

If Equipped

This light will illuminate when the vehicle

is automatically lowered from ride height

position downward for easy entry and exit

of the vehicle.

Air Suspension Off-Road 1 Indicator

Light — If Equipped

This light will illuminate when the air

suspension system is set to the Off-Road

1 setting

Ú

page 138.

Air Suspension Off-Road 2 Indicator

Light — If Equipped

This light will illuminate when the air

suspension system is set to the Off-Road

2 setting

Ú

page 138.

Auto HOLD! Fault Indicator Light —

If Equipped

The Auto HOLD! Fault Indicator light will

illuminate if a fault is detected, it will be

indicated by a yellow ‘HOLD!’ indicator

light that will stay on as long as the fault

condition exists.

Forward Collision Warning (FCW) OFF

Indicator Light — If Equipped

This indicator light illuminates to indicate

that FCW is off

Ú

page 261.

Max Payload Exceeded Indicator Light

This light indicates that the maximum

payload may have been exceeded or load

leveling cannot be achieved at its current

ride height.

NEUTRAL Indicator Light — If Equipped

This light alerts the driver that the 4WD

power transfer case is in the NEUTRAL

mode and the front and rear driveshafts

are disengaged from the powertrain.

Sway Bar Indicator Light — If Equipped

This indicator light will illuminate when

the front sway bar is disconnected

Ú

page 136.

CAUTION!

The TPMS has been optimized for the original

equipment tires and wheels. TPMS pressures

and warning have been established for the tire

size equipped on your vehicle. Undesirable

system operation or sensor damage may result

when using replacement equipment that is not

of the same size, type, and/or style. Aftermarket

wheels can cause sensor damage. Using

aftermarket tire sealants may cause the Tire

Pressure Monitoring System (TPMS) sensor to

become inoperable. After using an aftermarket

tire sealant it is recommended that you take

your vehicle to an authorized dealer to have your

sensor function checked.

3

118

GETTING TO KNOW YOUR INSTRUMENT PANEL



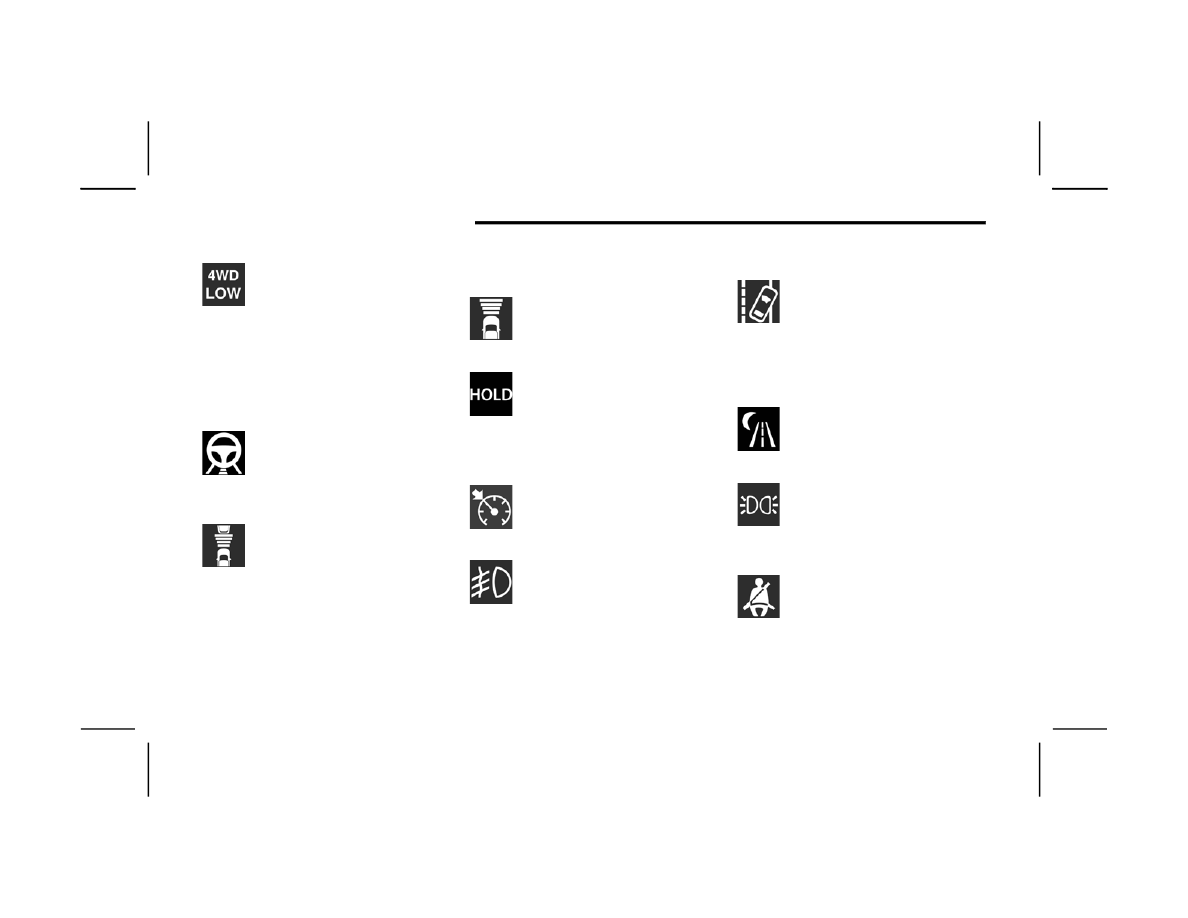

4WD Low Indicator Light — If Equipped

This light alerts the driver that the vehicle

is in the 4WD Low mode. The front and

rear driveshafts are mechanically locked

together forcing the front and rear

wheels to rotate at the same speed. Low range

provides a greater gear reduction ratio to provide

increased torque at the wheels

Ú

page 134.

G

REEN

 I

NDICATOR

 L

IGHTS

Active Driving Assist - Driver Attentive

Indicator Light

This light will turn on when the system

detects that the driver is attentive and is

actively steering the vehicle.

Adaptive Cruise Control (ACC) Set With

Target Light — If Equipped

This will display when the ACC is set and

the vehicle in front is detected

Ú

page 145.

Adaptive Cruise Control (ACC) Set With No

Target Detected Indicator Light — If

Equipped

This will display when the ACC is set and

the vehicle in front is not detected

Ú

page 145.

Auto HOLD Indicator Light — If Equipped

Auto HOLD keeps your vehicle at a

complete stop without you having to keep

your foot on the brake pedal. Once

engaged a green “HOLD” indicator will

appear in the Instrument Cluster Display.

Cruise Control SET Indicator Light —

If Equipped

This indicator light will illuminate when

the cruise control is set to the desired

speed

Ú

page 144.

Front Fog Indicator Light — If Equipped

This indicator light will illuminate when

the front fog lights are on

Ú

page 58.

Active Lane Management Indicator Light —

If Equipped

The Active Lane Management indicator

light illuminates solid green when both

lane markings have been detected and

the system is “armed” and ready to

provide visual and torque warnings if an

unintentional lane departure occurs

Ú

page 173.

Night Vision Active Indicator Light —

If Equipped

This light alerts the driver that the Night

Vision Warning System status is Active

Ú

page 180.

Parking/Headlights On Indicator Light

This indicator light will illuminate when

the parking lights or headlights are

turned on

Ú

page 58.

Rear Seat Belt Fastened Indicator

Light — If Equipped

This light indicates when a rear seat belt

has been buckled in the second row. A

telltale will display in the upper right

corner of the instrument cluster display

to correspond to the specific seating position once

the seat belt has been buckled

Ú

page 269.

GETTING TO KNOW YOUR INSTRUMENT PANEL

119

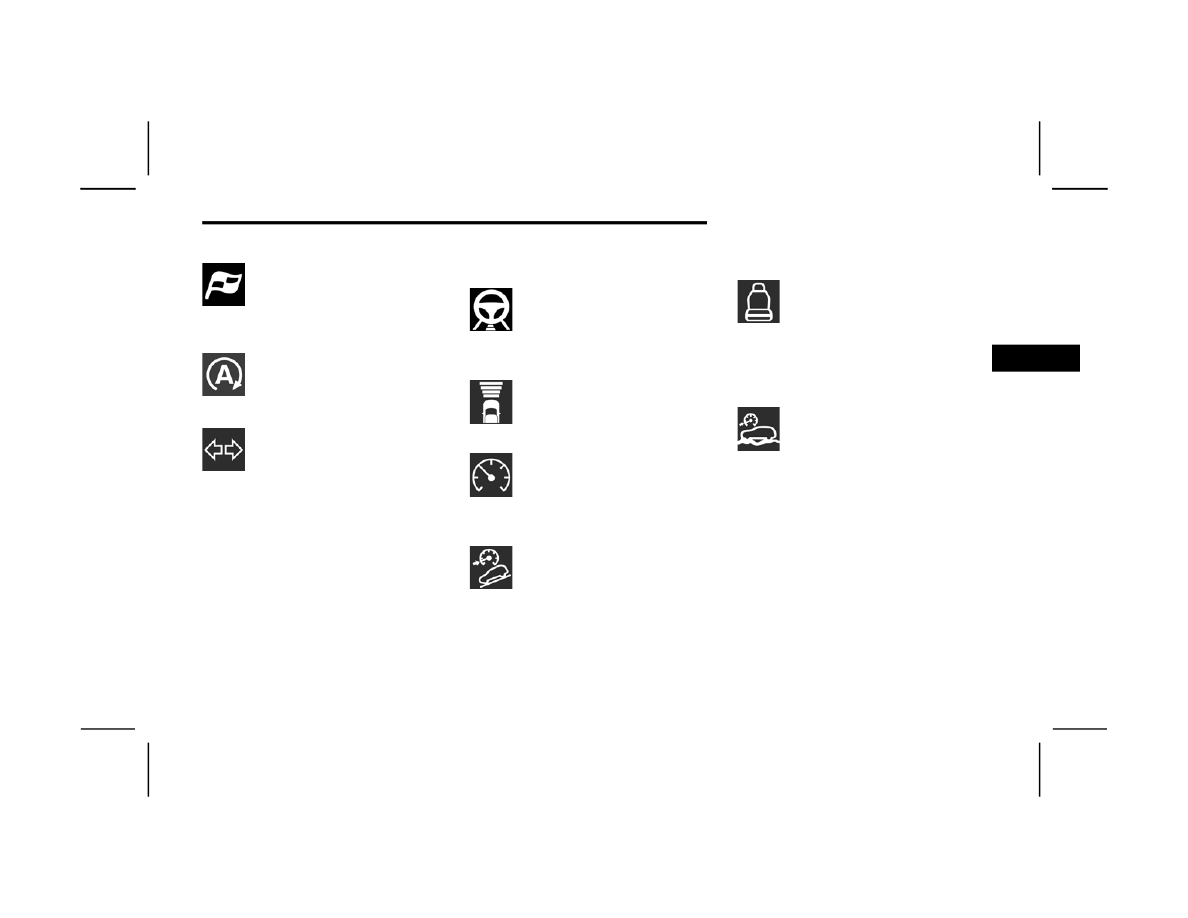

Sport Mode Indicator Light

This light will turn on when Sport Mode is

active.

Stop/Start Active Indicator Light —

If Equipped

This indicator light will illuminate when

the Stop/Start function is in “Autostop”

mode

Ú

page 143.

Turn Signal Indicator Lights

When the left or right turn signal is

activated, the turn signal indicator will

flash independently and the

corresponding exterior turn signal lamps

will flash. Turn signals can be activated when the

multifunction lever is moved down (left) or up

(right).

NOTE:



A continuous chime will sound if the vehicle is

driven more than 1 mile (1.6 km) with either

turn signal on.



Check for an inoperative outside light bulb if

either indicator flashes at a rapid rate.

W

HITE

 I

NDICATOR

 L

IGHTS

Active Driving Assist On Indicator Light

This light will turn on when the system is

turned on, but is not actively providing

steering to the vehicle.

Adaptive Cruise Control (ACC) Ready

Indicator Light — If Equipped

This light will turn on when ACC has been

turned on, but is not set

Ú

page 145.

Cruise Control Ready Indicator Light

This indicator light will illuminate when

the cruise control is ready, but not set

Ú

page 144.

Hill Descent Control (HDC) Indicator

Light — If Equipped

This indicator shows when the HDC

feature is turned on. The lamp will be on

solid when HDC is armed. HDC can only

be armed when the transfer case is in the

4WD Low position and the vehicle speed is less

then 30 mph (48 km/h). If these conditions are not

met while attempting to use the HDC feature, the

HDC indicator light will flash on/off.

Rear Seat Unoccupied Indicator Light —

If Equipped

This light indicates when the rear

passenger seats are unoccupied, and will

illuminate in the upper right portion of

the instrument cluster display,

momentarily replacing the configurable corner

information.

Selec-Speed Control Indicator Light —

If Equipped

This light will turn on when Selec-Speed

Control is activated.
To activate Selec-Speed Control, assure

the vehicle is 4WD Low and push the button on the

Instrument Panel.

NOTE:

If the vehicle is not in 4WD Low, “To Enter

Selec-Speed Shift to 4WD Low” will appear in the

instrument cluster display.

3

120

GETTING TO KNOW YOUR INSTRUMENT PANEL



B

LUE

 I

NDICATOR

 L

IGHTS

High Beam Indicator Light

This indicator light will illuminate to

indicate that the high beam headlights

are on. With the low beams activated,

push the multifunction lever forward

(toward the front of the vehicle) to turn on the high

beams. Pull the multifunction lever rearward

(toward the rear of the vehicle) to turn off the high

beams. If the high beams are off, pull the lever

toward you for a temporary high beam on, “flash to

pass” scenario.

G

RAY

 I

NDICATOR

 L

IGHTS

Night Vision Suppressed Indicator

Light — If Equipped

This light alerts the driver that the Night

Vision Warning System status is

Suppressed

Ú

page 180.

ONBOARD DIAGNOSTIC SYSTEM — OBD II

Your vehicle is equipped with a sophisticated

Onboard Diagnostic system called OBD II. This

system monitors the performance of the

emissions, engine, and transmission control

systems. When these systems are operating

properly, your vehicle will provide excellent

performance and fuel economy, as well as engine

emissions well within current government

regulations.
If any of these systems require service, the OBD II

system will turn on the Malfunction Indicator Light

(MIL). It will also store diagnostic codes and other

information to assist your service technician in

making repairs. Although your vehicle will usually

be driveable and not need towing, see an

authorized dealer for service as soon as possible.

O

NBOARD

 D

IAGNOSTIC

 S

YSTEM

(OBD II) C

YBERSECURITY

Your vehicle is required to have OBD II and a

connection port to allow access to information

related to the performance of your emissions

controls. Authorized service technicians may need

to access this information to assist with the

diagnosis and service of your vehicle and

emissions system

Ú

page 203.

CAUTION!



Prolonged driving with the MIL on could cause

further damage to the emission control

system. It could also affect fuel economy and

driveability. The vehicle must be serviced

before any emissions tests can be performed.



If the MIL is flashing while the vehicle is

running, severe catalytic converter damage

and power loss will soon occur. Immediate

service is required.

WARNING!



ONLY an authorized service technician should

connect equipment to the OBD II connection

port in order to read the VIN, diagnose, or

service your vehicle.



If unauthorized equipment is connected to the

OBD II connection port, such as a

driver-behavior tracking device, it may:



Be possible that vehicle systems,

including safety related systems, could be

impaired or a loss of vehicle control could

occur that may result in an accident

involving serious injury or death.



Access, or allow others to access, infor

-

mation stored in your vehicle systems,

including personal information.

GETTING TO KNOW YOUR INSTRUMENT PANEL

121

EMISSIONS INSPECTION AND

MAINTENANCE PROGRAMS

In some localities, it may be a legal requirement to

pass an inspection of your vehicle's emissions

control system. Failure to pass could prevent

vehicle registration.

For states that require an Inspection and

Maintenance (I/M), this check verifies

the Malfunction Indicator Light (MIL) is

functioning and is not on when the

engine is running, and that the OBD II system is

ready for testing.
Normally, the OBD II system will be ready. The

OBD II system may not be ready if your vehicle was

recently serviced, recently had a depleted battery

or a battery replacement. If the OBD II system

should be determined not ready for the I/M test,

your vehicle may fail the test.

Your vehicle has a simple ignition actuated test,

which you can use prior to going to the test station.

To check if your vehicle's OBD II system is ready,

you must do the following:
1. Cycle the ignition switch to the ON position,

but do not crank or start the engine.

NOTE:

If you crank or start the engine, you will have to

start this test over.
2. As soon as you cycle the ignition switch to the

ON position, you will see the Malfunction

Indicator Light (MIL) symbol come on as part of

a normal bulb check.

3. Approximately 15 seconds later, one of two

things will happen:



The MIL will flash for about 10 seconds and

then return to being fully illuminated until

you turn OFF the ignition or start the engine.

This means that your vehicle's OBD II

system is not ready and you should not

proceed to the I/M station.



The MIL will not flash at all and will remain

fully illuminated until you place the ignition

in the off position or start the engine. This

means that your vehicle's OBD II system is

ready and you can proceed to the I/M

station.

If your OBD II system is not ready, you should see

an authorized dealer or repair facility. If your

vehicle was recently serviced or had a battery

failure or replacement, you may need to do nothing

more than drive your vehicle as you normally would

in order for your OBD II system to update. A

recheck with the above test routine may then

indicate that the system is now ready.
Regardless of whether your vehicle's OBD II system

is ready or not, if the MIL is illuminated during

normal vehicle operation you should have your

vehicle serviced before going to the I/M station.

The I/M station can fail your vehicle because the

MIL is on with the engine running.

3

122

(Continued)

(Continued)

STARTING AND OPERATING

STARTING THE ENGINE

Before starting your vehicle, adjust your seat,

adjust the inside and outside mirrors, fasten your

seat belt, and if present, instruct all other

occupants to buckle their seat belts.

A

UTOMATIC

 T

RANSMISSION

The gear selector must be in the NEUTRAL (N) or

PARK (P) position before you can start the engine.

Apply the brakes before shifting into any driving

gear.

K

EYLESS

 E

NTER

 ‘

N

 G

O

™ — I

GNITION

This feature allows the driver to operate the

ignition switch with the push of a button, as long as

the Remote Start/Keyless Enter ‘n Go™ key fob is

in the passenger compartment.

N

ORMAL

 S

TARTING



To Turn On The Engine Using The ENGINE START/

STOP Button
1. The transmission must be in PARK (P).
2. Press and hold the brake pedal while pushing

the ENGINE START/STOP button once.

WARNING!



Before exiting a vehicle, always come to a

complete stop, then shift the automatic trans

-

mission into PARK and apply the parking

brake.



Always make sure the keyless ignition node is

in the OFF position, key fob is removed from

the vehicle and vehicle is locked.



Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Leaving chil

-

dren in a vehicle unattended is dangerous for

a number of reasons. A child or others could

be seriously or fatally injured. Children should

be warned not to touch the parking brake,

brake pedal or the gear selector.



Do not leave the key fob in or near the vehicle,

or in a location accessible to children, and do

not leave the ignition of a vehicle equipped

with Keyless Enter ‘n Go™ in the ON/RUN

position. A child could operate power

windows, other controls, or move the vehicle.



Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up

may cause serious injury or death.

CAUTION!

Damage to the transmission may occur if the

following precautions are not observed:



Do not shift from REVERSE (R), PARK, or

NEUTRAL into any forward gear when the

engine is above idle speed.

WARNING!



Shift into PARK only after the vehicle has

come to a complete stop.



Shift into or out of REVERSE only after the

vehicle has come to a complete stop and the

engine is at idle speed.



Before shifting into any gear, make sure your

foot is firmly on the brake pedal.

CAUTION!

STARTING AND OPERATING

123

3. The system takes over and attempts to start

the vehicle. If the vehicle fails to start, the

starter will disengage automatically after

10 seconds.

4. If you wish to stop the cranking of the engine

prior to the engine starting, push the ENGINE

START/STOP button again.

To Turn Off The Engine Using The ENGINE START/

STOP Button
1. Place the gear selector in PARK, then push

and release the ENGINE START/STOP button.

2. The ignition will return to the OFF position.
3. If the gear selector is not in PARK, the ENGINE

START/STOP button must be held for two

seconds or three short pushes in a row with

the vehicle speed above 5 mph (8 km/h)

before the engine will shut off. The ignition will

remain in the ON/RUN position until the gear

selector is in PARK and the button is pushed

twice to the OFF position.

4. If the gear selector is not in PARK and the

ENGINE START/STOP button is pushed once

with the vehicle speed above 5 mph (8 km/h),

the instrument cluster will display a “Vehicle

Not In Park” message and the engine will

remain running. Never leave a vehicle out of

the PARK position, or it could roll.

NOTE:

If the gear selector is not in PARK, and the ENGINE

START/STOP button is pushed once with the

vehicle speed below 5 mph (8 km/h), the engine

will shut off and the ignition will remain in the

ON/RUN position. If vehicle speed drops below

1.2 mph (1.9 km/h), the vehicle may AutoPark

Ú

page 123.

ENGINE START/STOP Button Functions — With

Driver’s Foot OFF The Brake Pedal (In PARK Or

NEUTRAL Position)
The ENGINE START/STOP button operates similar

to an ignition switch. It has three positions: OFF,

ON/RUN, and START. To change the ignition

positions without starting the vehicle and use the

accessories, follow these directions:
1. Start with the ignition in the OFF position.
2. Push the ENGINE START/STOP button once to

place the ignition in the ON/RUN position.

3. Push the ENGINE START/STOP button a

second time to return the ignition to the OFF

position.

NOTE:

Only press one pedal at a time while driving the

vehicle. Torque performance of the vehicle could

be reduced if both pedals are pressed at the same

time. If pressure is detected on both pedals simul

-

taneously, a warning message will display in the

instrument cluster

Ú

page 95.

A

UTO

P

ARK

AutoPark is a supplemental feature to assist in

placing the vehicle in PARK (P) should the

situations on the following pages occur. It is a

back-up system and should not be relied upon as

the primary method by which the driver shifts the

vehicle into PARK.
The conditions under which AutoPark will engage

are outlined on the following pages.

WARNING!



Driver inattention could lead to failure to place

the vehicle in PARK. ALWAYS DO A VISUAL

CHECK that your vehicle is in PARK by verifying

that a solid (not blinking) “P” is indicated in

the instrument cluster display and on the gear

selector. If the "P" indicator is blinking, your

vehicle is not in PARK. As an added precau

-

tion, always apply the parking brake when

exiting the vehicle.



AutoPark is a supplemental feature. It is not

designed to replace the need to shift your

vehicle into PARK. It is a back-up system and

should not be relied upon as the primary

method by which the driver shifts the vehicle

into PARK.

4
