Jeep TJ (2006 year). Instruction - part 8

WARNING!

• Do not drive vehicle with rear window curtain up

unless side curtains are also open. Dangerous
exhaust gases which can kill could enter the
vehicle.

• The fabric upper doors and fabric top are de-

signed only for protection against the elements.
Do not rely on them to contain occupants within
the vehicle or to protect against injury during an
accident. Remember, always wear seat belts.

Folding Down The Soft Top

NOTE:

Clean side and rear windows before removal to

assist in preventing scratching during removal of the soft
top. If zippers are difficult to operate due to road dust,
etc., clean them with a mild soap solution and a small
brush. Cleaning products are available through your
authorized dealer.

NOTE:

Make sure the plastic sleeves are slid rearward

to keep the Sunrider feature locked.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

113

3

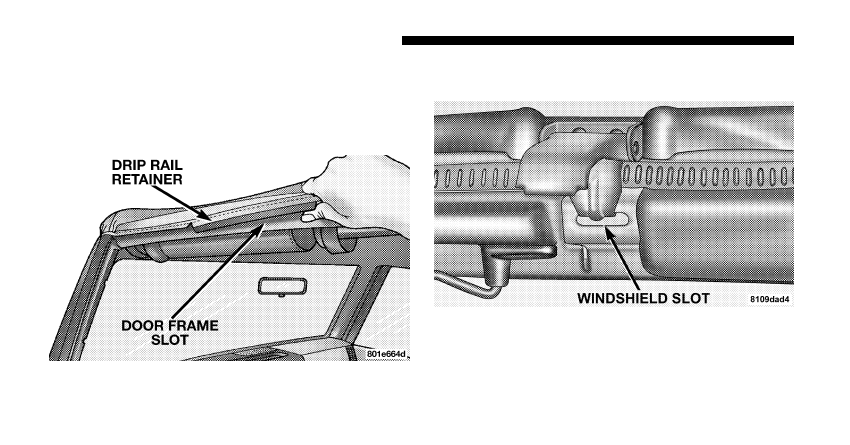

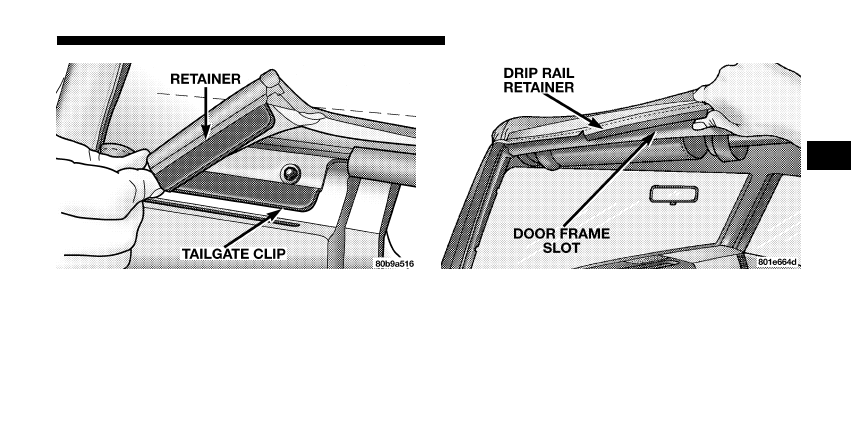

1. Grasp the fabric of the top above the door frame. Pull
down and out on the fabric to untuck the drip rail
retainers from the door frame slot. Start at the back of the
rear drip rail retainer and work forward towards the
windshield. Repeat this on the other side.

2. Unclip and move the sun visors to the side.

3. Release the header latches and hooks from the wind-
shield slots.

4. Open the tailgate, partially unzip the rear window on
each side, and untuck the lower window retainers from
the tailgate clips on both sides of the tailgate opening.

114

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Grip and rotate the retainer bar up towards you to
release it from the upper portion of the tailgate clips. The
retainer bar runs along the bottom of the rear window.

6. Remove the rear window entirely. This is done by
unzipping the window, bringing both the right zipper
and the left zipper tabs all the way to the end of the
zipper track at the bottom left corner. Both zipper tabs

will remain on the zipper track attached to the top. Pull
up on the window to disengage zipper end. Stow win-
dow carefully to avoid scratching.

7. Undo the Velcro

威 that runs along the top and rear

edge of the side window. Beginning from the rear and
moving forward, partially unzip the side window and
untuck the bottom retainer.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

115

3

8. Finish unzipping the window and untuck from the
door frame retainer at the front of the window, repeat this
step on the other side.

NOTE:

Stow clean windows carefully outside of the

vehicle to avoid scratches.

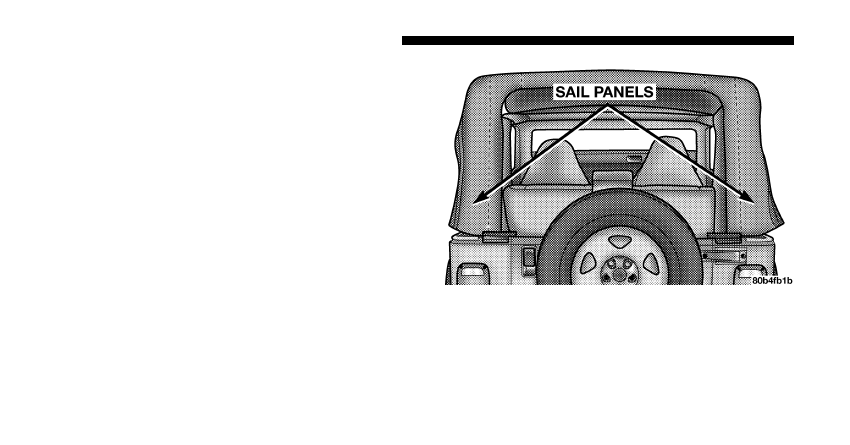

9. Untuck the sail panels from the rear corners of the
vehicle.

NOTE:

If difficulty is experienced with fabric tension,

place your hand on the rear corner of the top and pull
down to help untuck the corners.

116

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

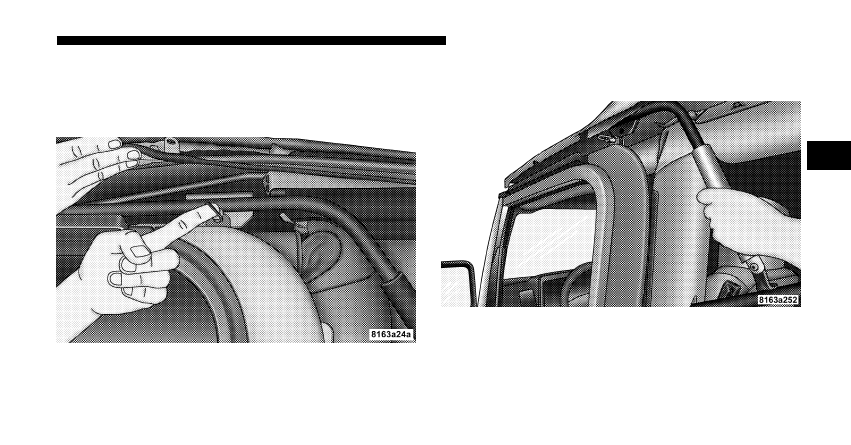

10. Release the Sunrider pins to release the top bows
from the brackets located on both door rails. Push up and
back on the bow slightly so it does not fall back and lock
into the brackets.

11. Grasp the side bow behind the header and lift the top
back.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

117

3

12. As you begin to lower the top, wrap the sail panels so
that they rest on the roof of the vehicle.

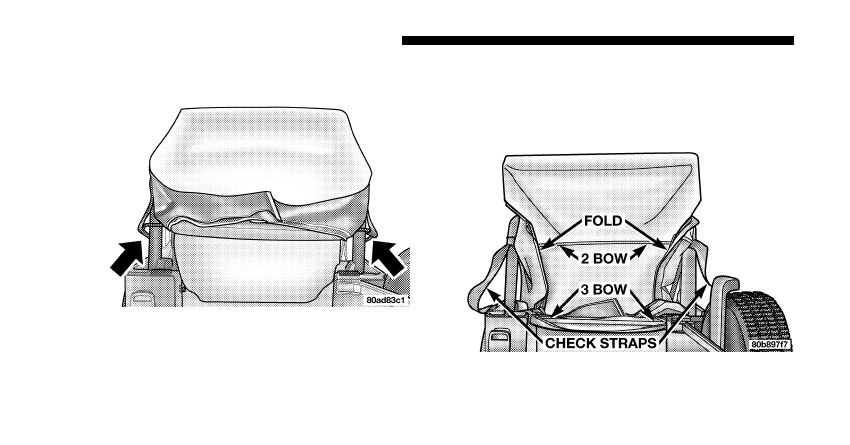

13. Make sure the sides of the top are folded inward as
the top continues to fold, and check straps are clear of the
vehicle.

For Unlimited Models

— Tuck the top between the 2

bow and 2-1/2 bow and 2-1/2 bow and 3 bow as it folds.

For Wrangler Models

— Tuck the top between the 2 bow

and 3 bow as it folds.

118

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

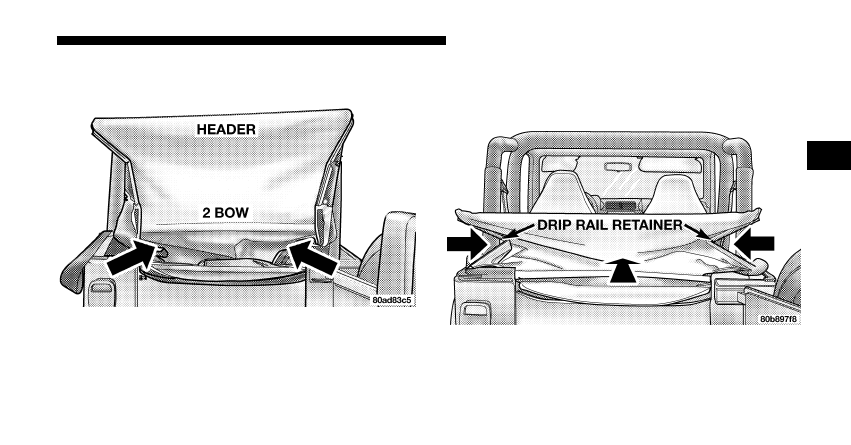

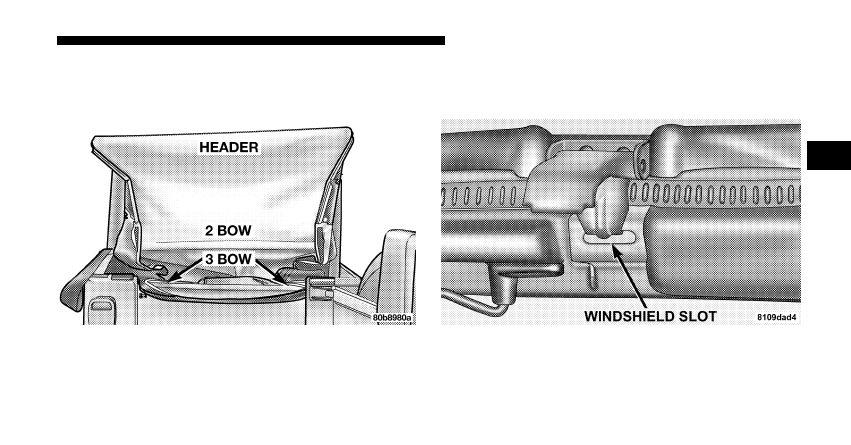

14. Tuck the top material between the 2 bow and the
header.

15. After the top is folded down, ensure that the drip rail
retainers are tucked in inward as shown. This is to avoid
unnecessary wear to the fabric.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

119

3

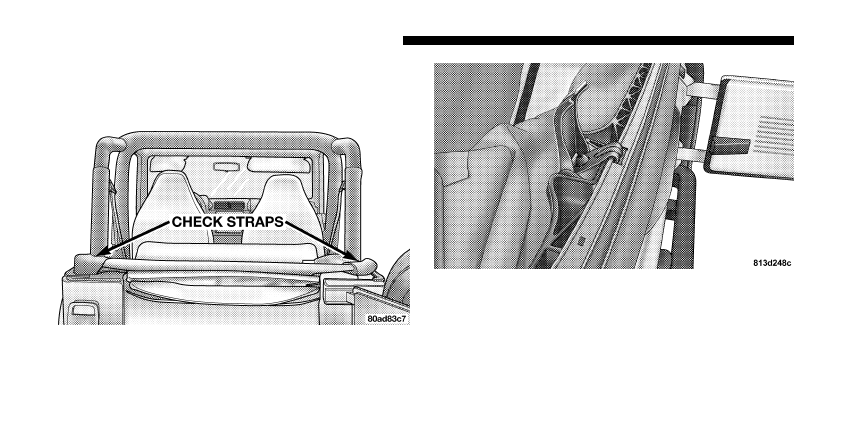

16. After the top is folded down, tuck the check straps
inside the rear corners of the vehicle. This will keep them
from hanging and flapping outside the vehicle.

17. Hook the header latches back onto the header to keep
them from rattling.

Putting Up The Soft Top

NOTE:

Be sure the wire harness is not attached to the

soft top bows before you lift the top. Make certain
Sunrider sleeves are covering the Sunrider links.

1. Unhook the header latches from the plastic header.

2. Unclip and move the sun visors to the side.

120

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Begin working from the rear of the vehicle with the
tailgate open. Standing to the side of the vehicle, lift the
top by the 2 bow and 3 bow over the sport bar.

4. Engage the hooks on each side of the header into the
windshield slots and fully engage the header latches.

For Wrangler Models

— You may need to pull the

Sunrider pins on the door rails in order to engage the
header latches into the windshield slots.

NOTE:

Grasp the drip rail retainers on each side and

untrap them from the door frame. Do not tuck the drip
rails into the door frame at this time.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

121

3

5. Pull the side bow forward and down. Make certain the
blocks on the side bows line up with the retainers on the
door rails. Lock the blocks in place.

NOTE:

Check to make certain the check straps are not

tangled on any of the other top hardware. This will
prevent the top from being put all the way up.

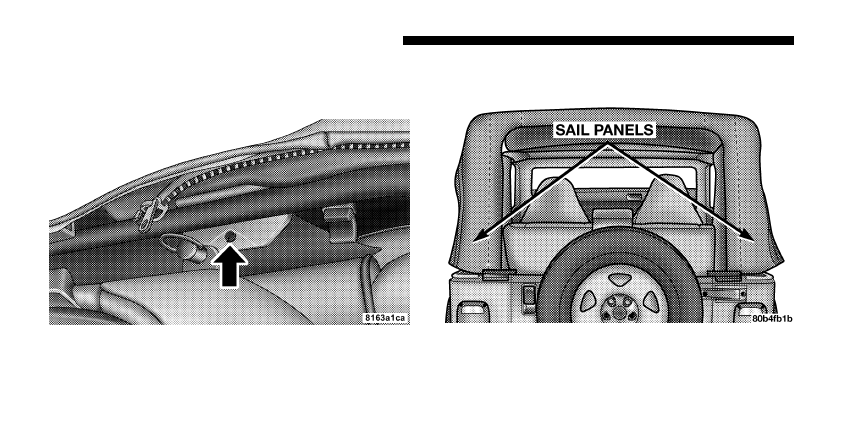

6. Move to the rear of the vehicle and gently pull the sail
panels over the 3 bow.

122

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

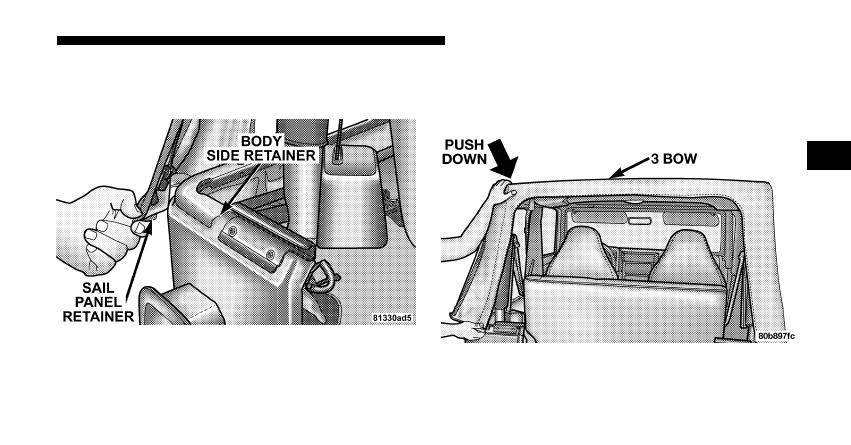

7. Tuck the sail panel retainer into the bodyside retainer.
Begin working from the rear tailgate opening and work
to the corner.

NOTE:

This may be difficult due to fabric tension. If

difficulty is experienced with fabric tension, place your
hand on top of the 3 bow and pull down to help tuck in
the sail panels.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

123

3

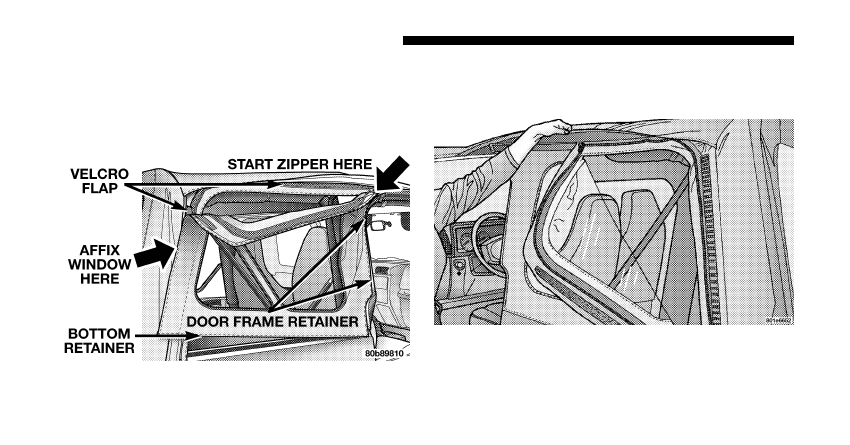

8. To install the quarter windows, affix the upper rear
corner of the window temporarily using the Velcro

威.

Next, start the zipper about 1 inch (2.5 cm) at the upper
forward corner of the window. At this time it is necessary
to tuck in the door frame retainer.

9. After the door frame retainer has been completely
tucked in, finish zipping in the window. Then affix the
Velcro

威 flaps around the window.

124

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

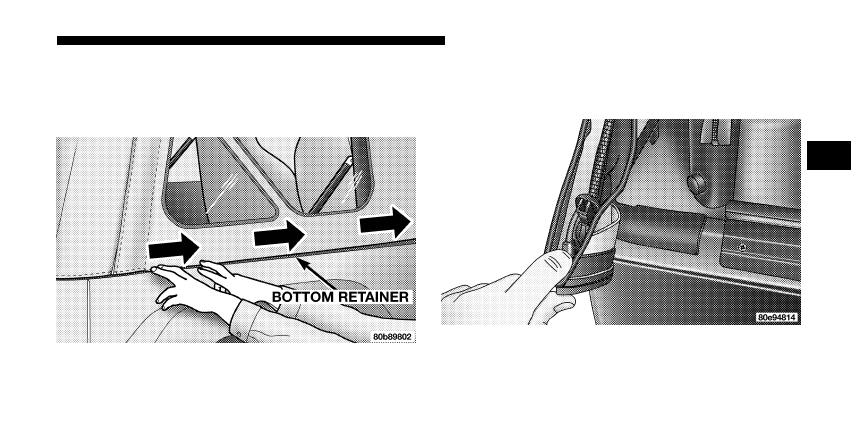

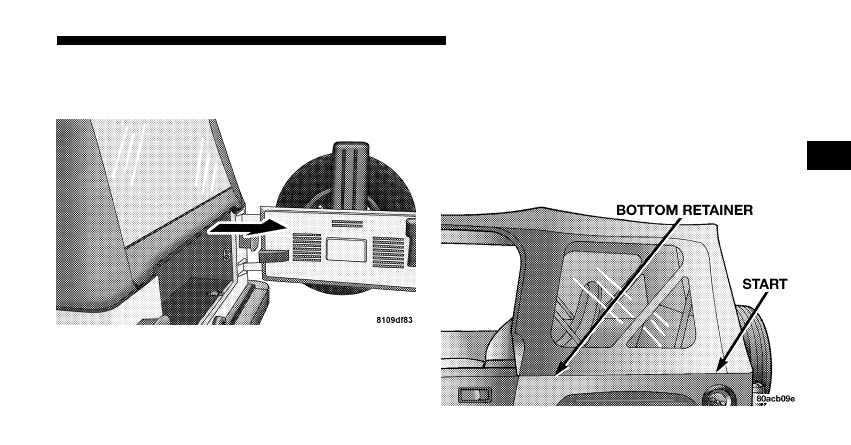

10. Tuck the bottom retainer on the quarter window into
the bottom retainer, beginning from the rear and working
to the front of the vehicle. Repeat this step for the other
side.

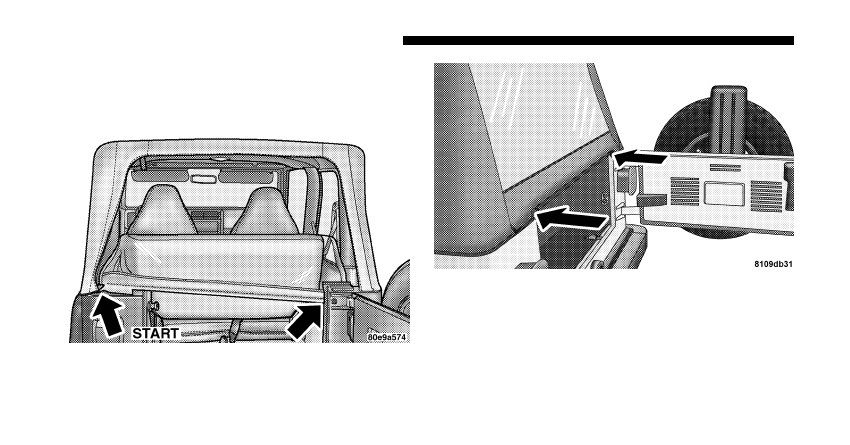

11. Zip in the rear window beginning from the left using
both zipper ends. Run the upper zipper around the
window leaving the lower zipper in at the start.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

125

3

NOTE:

To assist in getting the zipper started, lay the bar

inside the vehicle on the right wheel well, uninstall half
of the left sail panel from the bodyside retainer, begin-
ning near the tailgate open to expose zipper ends.

12. Tuck the retainer bar into the upper portion of the
tailgate clips.

13. Tuck the lower retainers on the rear window under
the tailgate clips.

126

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

14. Reinstall the corner of the sail panel that was un-
tucked to get the rear window zipper started.

15. Tuck the drip rail retainers into the door frame slots
above the door on both sides. Start at the front next to the
windshield and work rearward.

16. Return the sun visors to their secure position.

SUNRIDER — IF EQUIPPED

NOTE:

If you are going to be driving faster than 40 mph

(64 km/h) with the Sunrider feature open, it is recom-
mended that you remove the rear window of the vehicle.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

127

3

To Raise

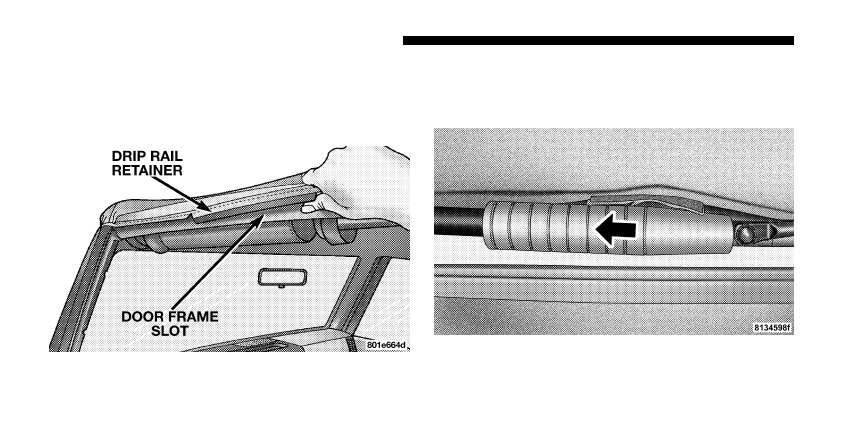

1. Grasp the drip rail retainers and untuck both of them
starting at the rear of the door frame slot. Repeat this on
the other side.

2. Unclip and move the sun visors to the side.

3. Release the header latches, and slide the plastic sleeves
forward.

128
