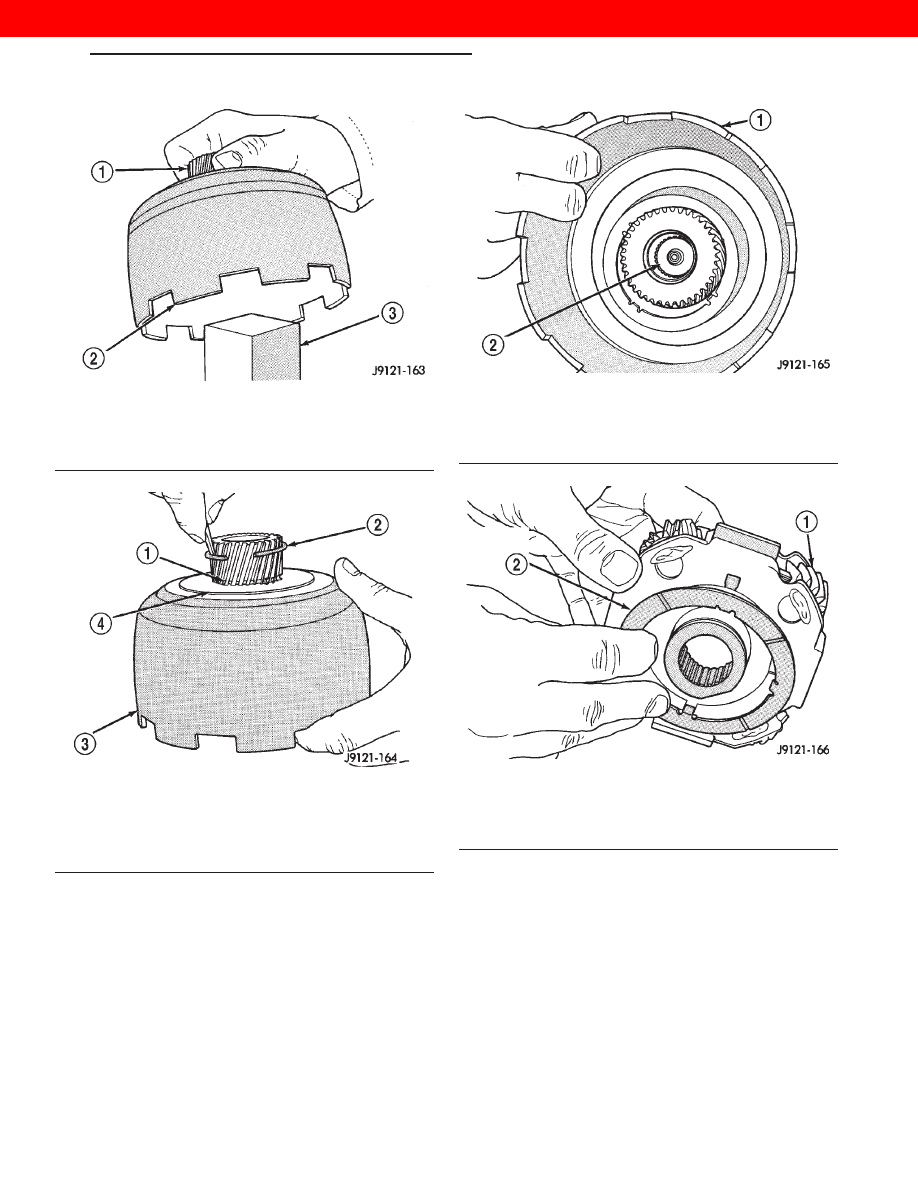

(9) Hold sun gear in place and install thrust plate over sun gear at rear of driving shell (Fig. 197). (10) Position wood block on bench and support sun gear on block (Fig. 198). This makes it easier to align (11) Align rear thrust plate on driving shell and install sun gear lock ring. Be sure ring is fully seated (12) Install assembled driving shell and sun gear on output shaft (Fig. 200). (13) Install rear thrust washer on front planetary gear (Fig. 201). Use enough petroleum jelly to hold Fig. 194 Installing Rear Planetary Front Thrust Washer 1 – FRONT TABBED THRUST WASHER Fig. 195 Installing Spacer On Sun Gear 1 – SUN GEAR Fig. 196 Installing Driving Shell Front Thrust Plate On Sun Gear 1 – SPACER Fig. 197 Installing Driving Shell Rear Thrust Plate 1 – DRIVING SHELL 21 - 94 TRANSMISSION AND TRANSFER CASE WJ DISASSEMBLY AND ASSEMBLY (Continued) 2000 JEEP GRAND CHEROKEE |
