INPUT GEAR/LOW RANGE ASSEMBLY REMOVAL

(1) Turn front case on side so front bearing

retainer is accessible.

(2) Remove front bearing retainer bolts (Fig. 31).
(3) Remove front bearing retainer as follows:

(a) Loosen retainer with flat blade screwdriver

to break sealer bead. To avoid damaging case
and retainer, position screwdriver blade only
in slots provided in retainer (Fig. 32).

(b) Then remove retainer from case and gear.

(4) Remove snap-ring that retains input gear shaft

in front bearing (Fig. 33).

(5) Remove input and low range gear assembly

(Fig. 34).

(6) Remove oil seals from following components:
• front bearing retainer.

• rear retainer.

• case halves.

INPUT AND LOW RANGE GEAR DISASSEMBLY

(1) Remove snap-ring that retains input gear in

low range gear (Fig. 35).

(2) Remove retainer (Fig. 36).
(3) Remove front tabbed thrust washer (Fig. 37).
(4) Remove input gear (Fig. 38).
(5) Remove rear tabbed thrust washer from low

range gear (Fig. 39).

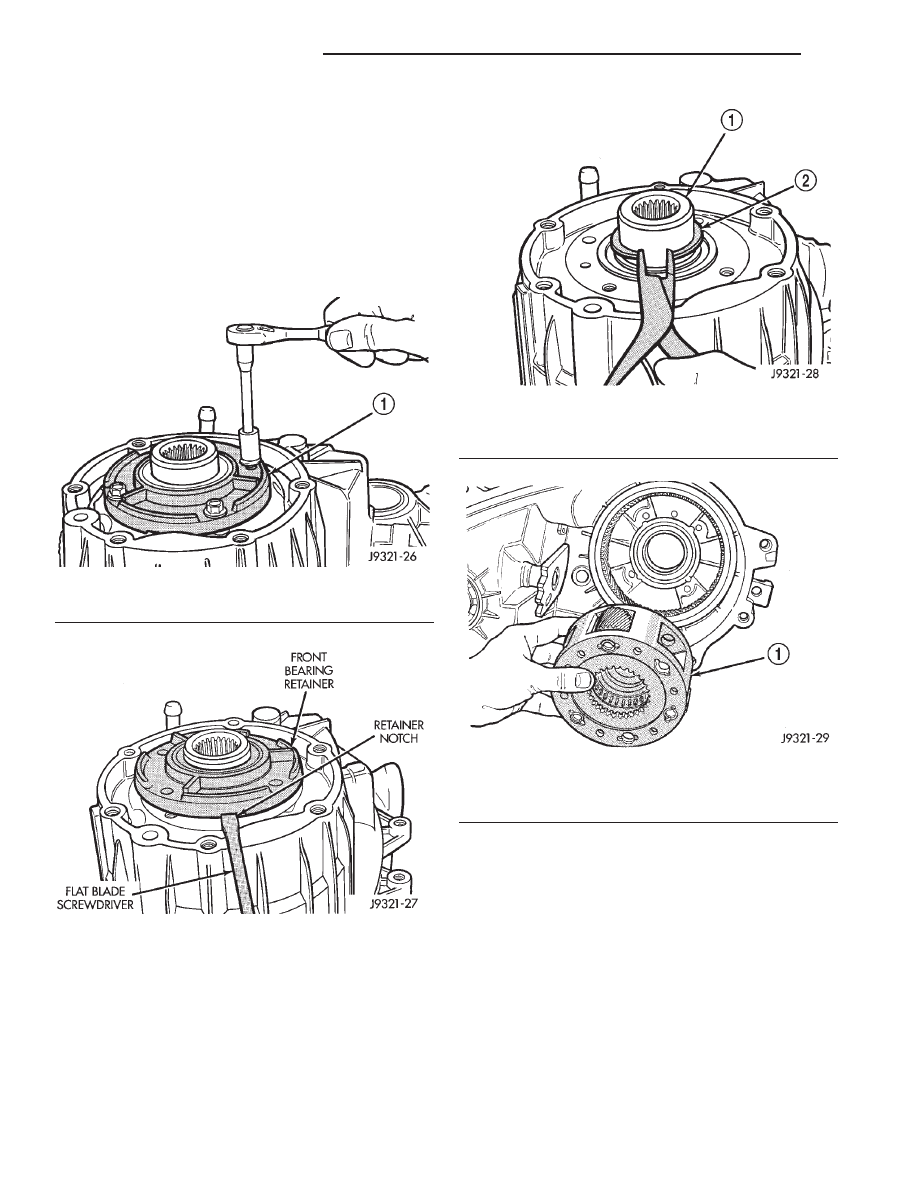

Fig. 31 Front Bearing Retainer Bolt Removal

1 – FRONT BEARING RETAINER

Fig. 32 Front Bearing Retainer Removal

Fig. 33 Input Gear Snap-Ring Removal

1 – INPUT GEAR
2 – SNAP RING

Fig. 34 Input And Low Range Gear Assembly

Removal

1 – INPUT AND LOW RANGE GEAR ASSEMBLY

21 - 318

NV247 TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

ASSEMBLY

Lubricate transfer case components with Mopar

t

Dexron II automatic transmission fluid or petroleum
jelly (where indicated) during assembly.

CAUTION: The bearing bores in various transfer
case components contain oil feed holes. Make sure
replacement bearings do not block the holes.

BEARING AND SEAL INSTALLATION

(1) Remove front output shaft seal from front case

with pry tool (Fig. 40).

(2) Remove snap-ring that retains front output

shaft bearing in front case (Fig. 41).

(3) Using tool 6953, remove bearing from front

case (Fig. 42).

Fig. 35 Input Gear Snap-Ring Removal

1 – INPUT GEAR SNAP RING

Fig. 36 Input Gear Retainer Removal

1 – INPUT GEAR
2 – LOW RANGE GEAR
3 – RETAINER

Fig. 37 Front Tabbed Thrust Washer Removal

1 – FRONT TABBED THRUST WASHER

Fig. 38 Input Gear Removal

1 – INPUT GEAR
2 – LOW RANGE GEAR

Fig. 39 Rear Tabbed Thrust Washer Removal

1 – LOW RANGE GEAR
2 – REAR TABBED THRUST WASHER

WJ

NV247 TRANSFER CASE

21 - 319

DISASSEMBLY AND ASSEMBLY (Continued)

(4) Using tool 6953, install new bearing.
(5) Install snap-ring to hold bearing into case.
(6) Install new front output seal in front case with

Installer Tool 6952-A as follows:

(a) Place new seal on tool. Garter spring on

seal goes toward interior of case.

(b) Start seal in bore with light taps from ham-

mer (Fig. 43). Once seal is started, continue tap-
ping seal into bore until installer tool bottoms
against case.

(7) Remove the output shaft rear bearing with the

screw and jaws from Remover L-4454 and Cup 8148
(Fig. 44).

(8) Install new bearing with Tool Handle C-4171

and Installer 5066 (Fig. 45). The bearing bore is
chamfered at the top. Install the bearing so it is
flush with the lower edge of this chamfer (Fig.
46).

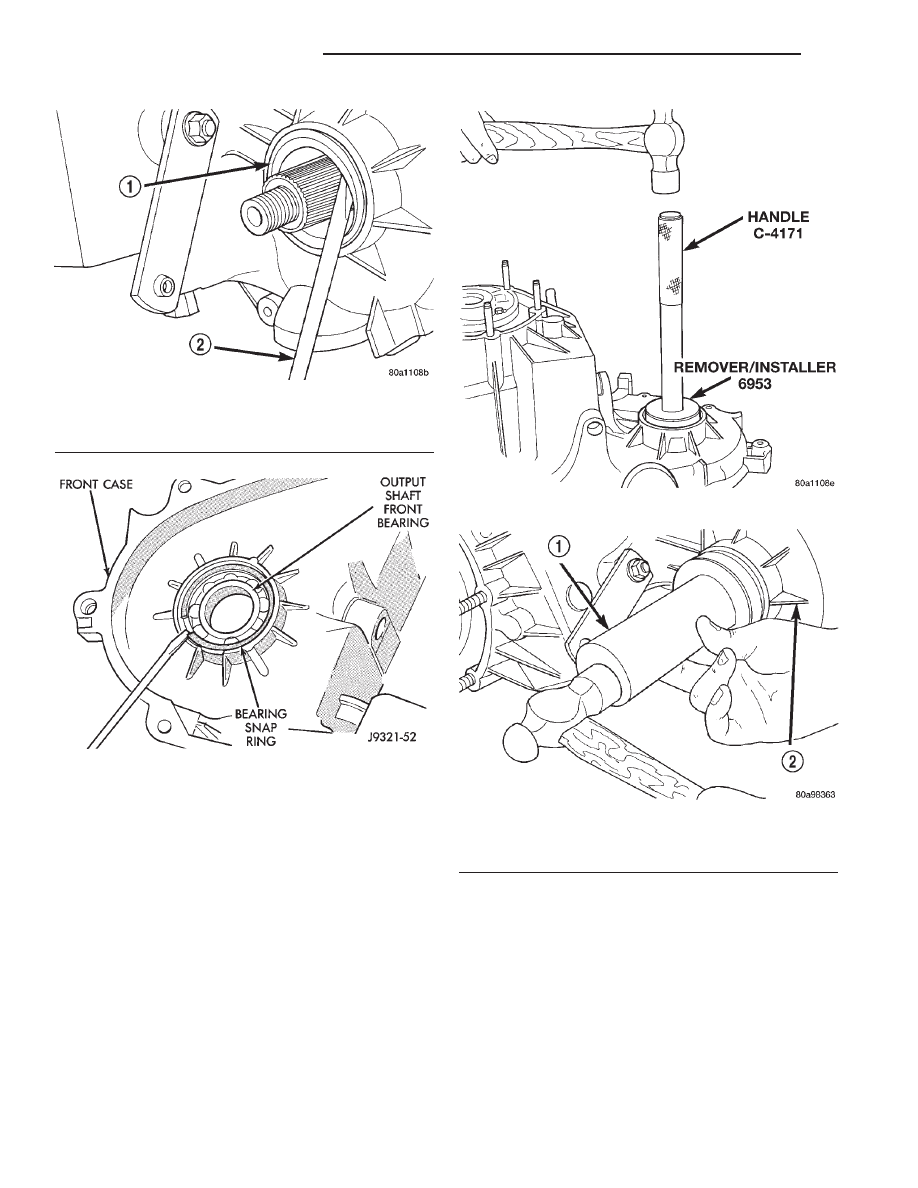

Fig. 40 Remove Front Output Shaft Seal

1 – OUTPUT SHAFT SEAL
2 – PRYBAR

Fig. 41 Output Shaft Front Bearing Snap-Ring

Removal

Fig. 42 Remove Output Shaft Front Bearing

Fig. 43 Front Output Seal Installation

1 – INSTALLER 6952–A
2 – TRANSFER CASE

21 - 320

NV247 TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(9) Using Remover C-4210 and Handle C-4171,

drive input shaft bearing from inside the annulus
gear opening in the case (Fig. 47).

(10) Install locating ring on new bearing.
(11) Position case so forward end is facing upward.
(12) Using Remover C-4210 and Handle C-4171,

drive input shaft bearing into case. The bearing
locating ring must be fully seated against case sur-
face (Fig. 48).

(13) Remove input gear pilot bearing by inserting

a suitably sized drift into the splined end of the input
gear and driving the bearing out with the drift and a
hammer (Fig. 49).

(14) Install new pilot bearing with Installer 8128

and Handle C-4171 (Fig. 50).

Fig. 44 Output Shaft Rear Bearing Removal

1 – REAR CASE
2 – SPECIAL TOOL L-4454–1 AND L-4454–3
3 – SPECIAL TOOL 8148

Fig. 45 Output Shaft Rear Bearing Installation

1 – HANDLE C-4171
2 – OUTPUT SHAFT INNER BEARING
3 – INSTALLER 5066

Fig. 46 Output Shaft Rear Bearing Installation Depth

1 – BEARING (SEATED) AT LOWER EDGE OF CHAMFER
2 – CHAMFER

Fig. 47 Input Shaft Bearing Removal

1 – SPECIAL TOOL C-4171
2 – SPECIAL TOOL C-4210

WJ

NV247 TRANSFER CASE

21 - 321

DISASSEMBLY AND ASSEMBLY (Continued)
