Jeep Cherokee (дизель 2,0 л.) 2018 года. Руководство - часть 33

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F15

–

–

Не используется

F16

20 А Желтый

–

Катушка зажигания (газ) / датчик двигателя (дизель)

F17

–

–

Не используется

F18

–

–

Не используется

F19

–

40 А Зеленый

Соленоид стартера

F20

10 А Красный

–

Муфта компрессора кондиционера

F21

–

–

Не используется

F22

5 А желто-коричневый

–

Вентилятор радиатора

F23

70 А желто-

коричневый

–

Модуль контроллера кузова (BCM) — питание 2

F23

50 А Красный

–

Модуль стабилизатора напряжения (VSM) питание № 2 — при наличии

функции пуска/остановки двигателя

F24

20 А Желтый

–

Стеклоочиститель заднего стекла — при наличии функции пуска/

остановки двигателя

F25B

20 А Желтый

–

Омыватель лобового стекла — при наличии функции пуска/остановки дви-

гателя

F26

–

30 А Розовый

Подогреватель топлива — только для дизельных двигателей

F27

–

–

Не используется

F28

15 А Голубой

–

Блок управления коробкой передач (TCM)

F29

–

–

Не используется

F30

10 А Красный

–

Модуль управления двигателем (ECM)/(EPS)/Питание реле топливного

насоса/(PCM)

F31

–

–

Не используется

F32

–

–

Не используется

272

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F33

–

–

Не используется

F34

–

–

Не используется

F35

–

–

Не используется

F36

–

–

Не используется

F37

–

–

Не используется

F38

–

60 А Желтый

Свечи предпускового подогрева (только для дизельных двигателей) — при

наличии

F39

–

40 А Зеленый

Электродвигатель вентилятора HVAC

F40

–

20 А Голубой

Стояночный фонарь буксируемого прицепа — при наличии

F40

–

30 А Розовый

Насос омывателя фары — при наличии

F41

–

60 А Желтый

Модуль контроллера кузова (BCM) — питание 1

F41

–

50 А Красный

Модуль стабилизатора напряжения — питание 1 — при наличии функции

пуска/остановки двигателя

F42

–

30 А Розовый

Электрический тормозной модуль буксируемого прицепа — при наличии

F43

20 А Желтый

–

Электродвигатель топливного насоса

F44

–

30 А Розовый

Буксируемый прицеп / 7-портовый разъем — при наличии

F45

–

30 А Розовый

Модуль двери пассажира (PDM) — при наличии

F46

–

25 А Бесцветный

Верхний люк — при наличии

F48

–

30 А Розовый

Модуль двери водителя — при наличии

F49

–

30 А Розовый

Инвертор напряжения (115 В перем. тока) — при наличии

F50

–

30 А Розовый

Дверь багажного отделения с электроприводом — при наличии

F51

–

–

Не используется

F52

–

30 А Розовый

Очиститель лобового стекла — при наличии функции пуска/остановки дви-

гателя

273

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F53

–

30 А Розовый

Модуль и клапаны тормозной системы

F54

–

30 А Розовый

Модуль управления кузова (BCM) питание 3

F55

10 А Красный

–

Датчики контроля

⬙мертвых⬙ зон/Камера заднего вида

F56

15 А Голубой

–

Модуль замка зажигания (IGNM)/KIN/Радиочастотный узел/Электрическая

блокировка рулевой колонки (ESCL)

F57

20 А Желтый

–

Левые фонари буксируемого прицепа — при наличии

F58

10 А Красный

–

Модуль классификации пассажира/VSM/TT Mod/ESCL

F59

–

30 А Розовый

Модуль управления трансмиссией (DTCM) — при наличии

F60

20 А Желтый

–

Розетка питания — центральная консоль

F61

20 А Желтый

–

Правые фонари буксируемого прицепа — при наличии

F62

20 А Желтый

–

Противообледенитель лобового стекла — при наличии

F63

20 А Желтый

–

Передние сиденья с подогревом/вентиляцией — при наличии

F64

20 А Желтый

–

Подогрев рулевого колеса — при наличии

F65

10 А Красный

–

Датчик температуры внутри автомобиля/датчик влажности/модуль сис-

темы помощи водителю (DASM)/помощь при парковке (PAM) — при нали-

чии функции пуска/остановки

F66

15 А Голубой

–

HVAC (ECC) / Приборная панель (IPC)

F67

10 А Красный

–

Датчик температуры внутри автомобиля/датчик влажности/модуль сис-

темы помощи водителю (DASM)/помощь при парковке (PAM) — без функ-

ции пуска/остановки

F68

–

–

Не используется

F69

10 А Красный

–

Переключатель раздаточной коробки (TSBM)/активная шторка радиатора

(AGS) — если установлен бензиновый двигатель

F69A

10 А Красный

–

Переключатель раздаточной коробки (TSBM) — если установлен дизель-

ный двигатель

274

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F70

5 А желто-коричневый

–

Интеллектуальный датчик аккумулятора при наличии функции пуска/

остановки двигателя

F71

20 А Желтый

–

Правая фара HID при наличии функции пуска/остановки двигателя

F72

10 А Красный

–

Зеркала с обогревом — при наличии

F73

–

20 А Голубой

Задний ход буксируемого прицепа — при наличии

F74

–

30 А Розовый

Обогреватель заднего стекла

F75

20 А Желтый

–

Прикуриватель — при наличии

F76

20 А Желтый

–

Модуль заднего дифференциала (RDM) — при наличии

F77

10 А Красный

–

Отпускание заправочной горловины/переключатель педали тормоза

F78

10 А Красный

–

Порт диагностики / цифровое телевидение (только для Японии)

F79

10 А Красный

–

Встроенный центральный блок (ICS)/Электрический стояночный тормоз

(EPB) SW/Модуль проигрывателя компакт-дисков/Модуль рулевого управ-

ления (SCCM)/HVAC/Приборная панель (IPC)

F80

20 А Желтый

–

Радио / CD — при наличии

F81

–

–

Не используется

F82

–

–

Не используется

F83

–

20 А Голубой

Блок управления двигателем (газовые двигатели)

F84

–

30 А Розовый

Электрический стояночный тормоз (EPB) — левый

F85

–

–

Не используется

F86

20 А Желтый

–

Звуковые сигналы — при наличии функции пуска/остановки двигателя

F87A

20 А Желтый

–

Левая фара HID — при наличии функции пуска/остановки двигателя

F88

15 А Голубой

–

Индикатор непристегнутого ремня безопасности (SBR)

F89

10 А Красный

–

Регулировка уровня фары — при наличии

F90

–

–

Не используется

275

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F91

20 А Желтый

–

Задняя розетка электропитания — при наличии — выбирается пользовате-

лем

F92

–

–

Не используется

F93

–

40 А Зеленый

Модуль тормозной системы (BSM) — электродвигатель насоса

F94

–

30 А Розовый

Электрический стояночный тормоз (EPB) — правый

F95

10 А Красный

–

Электрохромное зеркало / Датчик дождя / Верхний люк — при наличии /

Переключатель стеклоподъемников двери пассажира / Розетка электро-

питания консоли / Цифровое телевидение (только для Японии)

F96

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F97

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F98

25 А Бесцветный

–

Усилитель аудиосистемы — при наличии

F99

–

–

Не используется

F100

–

–

Не используется

276

Внутренние предохранители

Внутренняя панель предохранителей распо-
ложена на модуле управления кузова (BCM)
в пассажирском салоне с левой стороны па-
нели приборов под щитком приборов.

ГнездоПло

ские предо

хранители

Описание

F13

15 А Голубой

Левый ближний свет

F32

10 А Красный

Освещение салона

F36

10 А Красный

Модуль/сирена охранной сигнализации – при наличии

F38

20 А Желтый

Замки дверей – Разблокировка, все замки

F43

20 А Желтый

Насос переднего омывателя

F48

25 А Бесцветный

Задняя противотуманная фара, левая/правая – при наличии

F49

7,5 А Коричневый

Валик поясничной поддержки

F50

7,5 А Коричневый

Коврик беспроводной зарядки – при наличии

F51

10 А Красный

Переключатель водительского окна/зеркала с электроприводом –

при наличии

F53

7,5 А Коричневый

Порт UCI (USB и AUX)

F89

10 А Красный

Замки дверей – Разблокировка, дверь водителя

F91

7,5 А Коричневый

Левая передняя противотуманная фара

F92

7,5 А Коричневый

Правая передняя противотуманная фара

F93

10 А Красный

Ближний свет, правый

277

ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА

ПРЕДУПРЕЖДЕНИЯ!

• Не производите замену колеса со сто-

роны проезжей части, если автомобиль
припаркован вблизи от дороги. Чтобы
обезопасить себя во время работы с
домкратом или замены поврежденного
колеса, выберите место, достаточно
удаленное от края проезжей части до-
роги.

• Опасно залезать под автомобиль, под-

нятый на домкрате. Автомобиль может
сорваться с домкрата и упасть на нахо-
дящегося под ним человека. Это может
привести к тяжелым травмам. Следите
за тем, чтобы части вашего тела не на-
ходились под автомобилем, поднятым
на домкрате. Если вам необходимо вы-
полнить работы под поднятым автомо-
билем, обратитесь на сервисную стан-
цию,

где

автомобиль

поднимут

на

подъемнике.

• Не запускайте двигатель и не остав-

ляйте его работающим, когда автомо-
биль поднят на домкрате.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Домкрат, которым укомплектован ваш

автомобиль, предназначен только для
замены колес. Не следует использовать
домкрат для подъема автомобиля с це-
лью его ремонта. Перед тем как поднять
автомобиль на домкрате, установите его
на ровную горизонтальную площадку с
твердым покрытием. Запрещается под-
нимать автомобиль с помощью домкрата
на скользких или обледенелых площад-
ках.

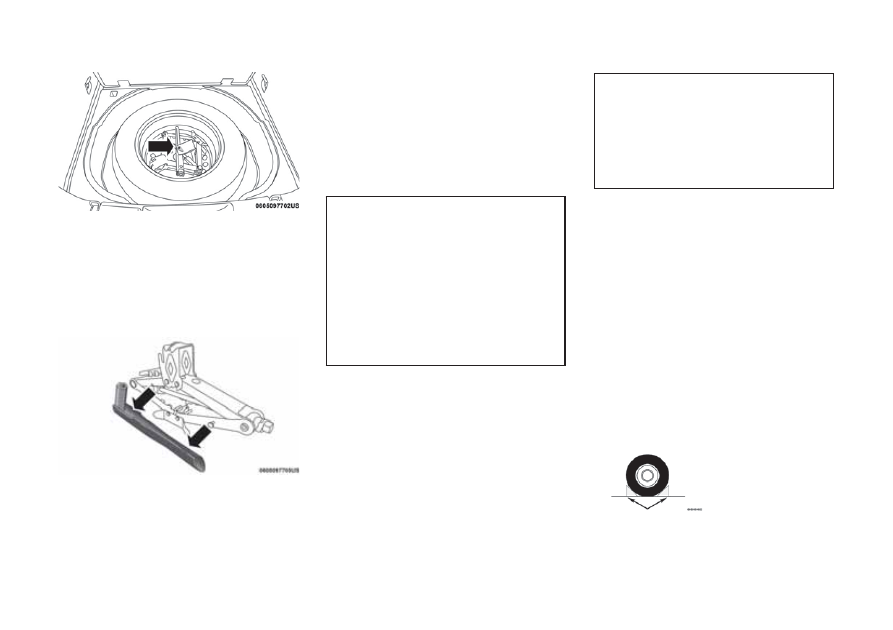

Местохранения домкрата/
запасного колеса

Домкрат, противооткатные башмаки и запас-
ное колесо расположены под напольной па-
нелью багажного отделения за задним си-
деньем.

1. Откройте дверь багажного отделения.

2. Поднимите напольную панель за ручку.

3. Переведите крючок на задней стороне

напольной панели в разложенное положе-
ние и поместите его над верхним высту-
пом корпуса и уплотнением, предохраня-
ющим от атмосферных осадков. Это
обеспечивает удержание напольной па-
нели в поднятом положении при извлече-
нии домкрата и запасного колеса.

4. Снимите крепеж домкрата и запасного

колеса.

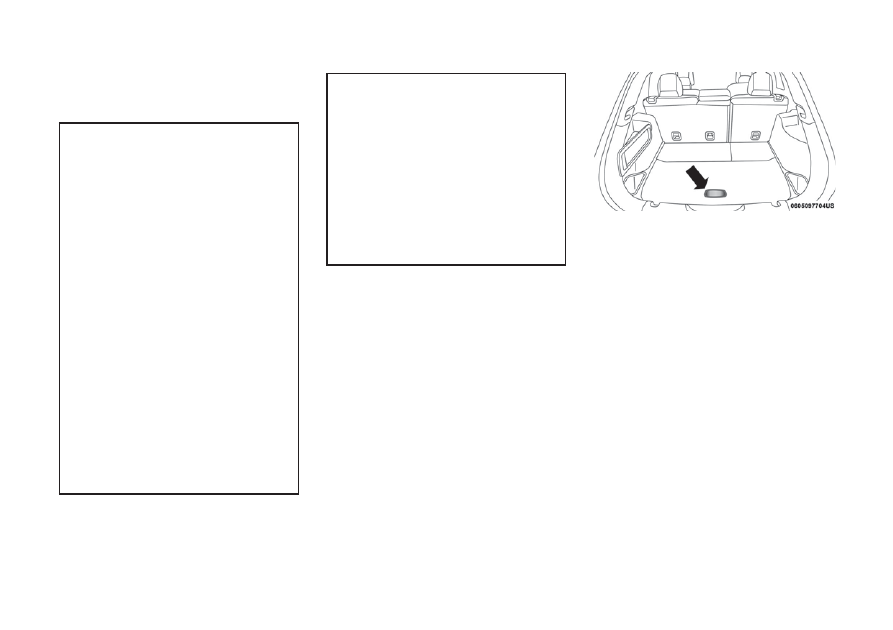

Ручка напольной панели

278

5. Уберите башмаки.

6. Выньте из автомобиля домкрат рычаж-

ного типа вместе с ключом для колесных
болтов. Для того чтобы отсоединить ключ
для колесных болтов, поверните винт
домкрата влево.

ПРИМЕЧАНИЕ:
Рукоятка домкрата крепится к боковой сто-
роне домкрата в двух точках. Если домкрат
частично развернут, натяжение между двумя
точками удерживает рукоятку домкрата на
месте.

7. Выньте запасное колесо.

ПРЕДУПРЕЖДЕНИЯ!

Незакрепленные должным образом домк-
рат или запасное колесо могут сорваться
вперед в случае дорожно-транспортного
происшествия или резкого торможения и
стать причиной травмирования пассажи-
ров. Всегда храните домкрат, инструмент
и запасное колесо в специально предна-
значенных для этого местах. Как можно
скорее отремонтируйте или замените пов-
режденное (спущенное) колесо.

Подготовка автомобиля к подъему
на домкрате

1. Установите автомобиль на прочной ров-

ной поверхности как можно дальше от до-
рожного полотна. Избегайте обледенев-
ших или скользких участков.

ПРЕДУПРЕЖДЕНИЯ!

Не производите замену колеса со стороны
автомобиля, обращенного к проезжей
части. Для того чтобы обезопасить себя
во время замены поврежденного колеса,
выберите место, достаточно удаленное от
края дороги.

2. Включите аварийную сигнализацию.

3. Включите стояночный тормоз.

4. Переведите переключатель коробки пе-

редач в положение ПАРКОВКА (автома-
тическая коробка передач) или ЗАДНИЙ
ХОД (механическая коробка передач).

5. Переведите

зажигание

в

положение

LOCK (БЛОКИРОВКА).

6. Зафиксируйте колесо, расположенное на-

против домкрата по диагонали, установив
под передней и задней частями колеса
противооткатные башмаки. Например,
если заменяется правое переднее колесо,
то упоры следует поставить под левое
заднее колесо.

ПРИМЕЧАНИЕ:
При подъеме автомо-
биля домкратом в са-
лоне не должны нахо-
диться пассажиры.

Домкрат и крепеж запасного колеса

Домкрат и инструмент в сборе

279
