Дисплей системы ParkSense

Система помощи при парковке задним

ходом

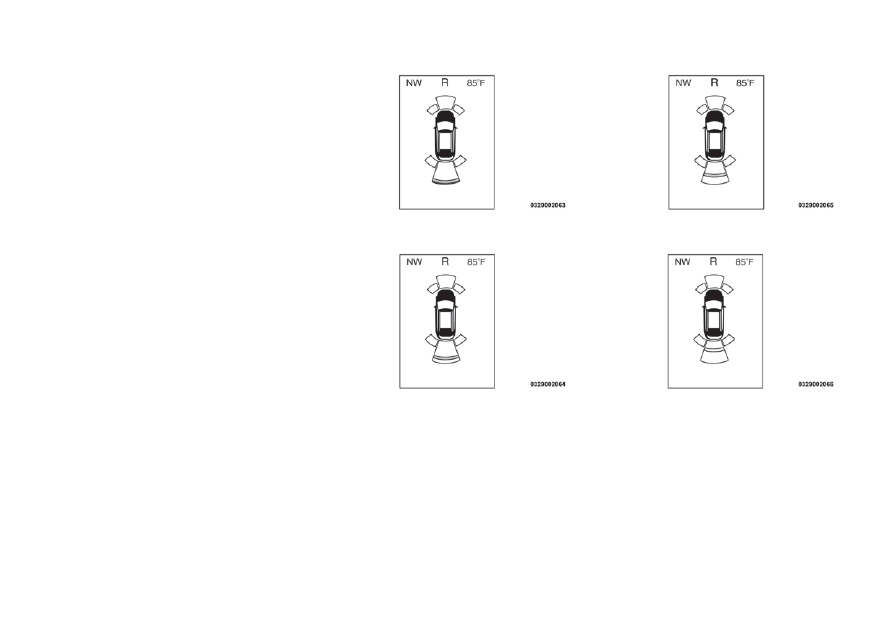

Если обнаружено препятствие, когда авто-
мобиль в положении ЗАДНИЙ ХОД, предуп-
редительный дисплей перейдет в состояние
ВКЛ., указывая на состояние системы.

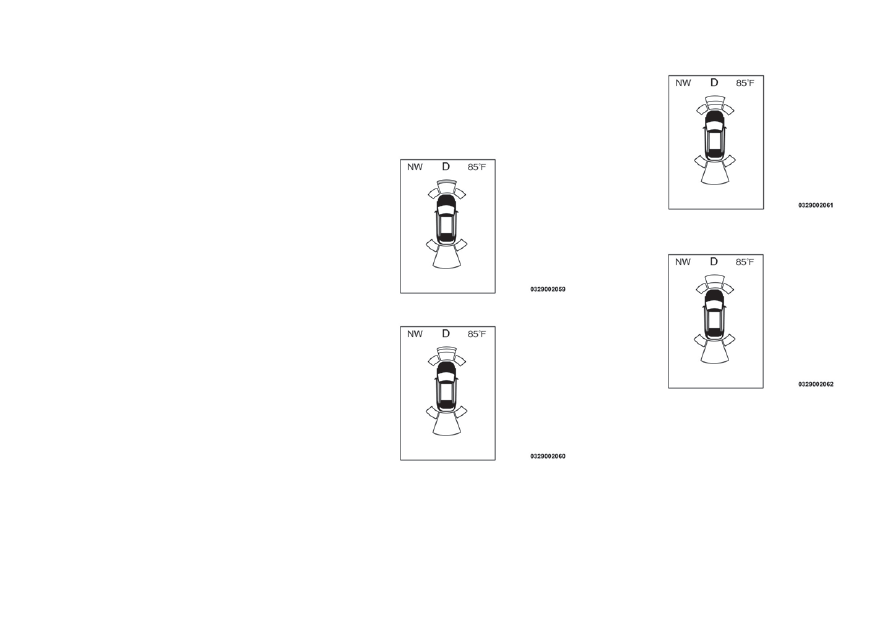

Система будет указывать на обнаруженные
препятствия путем отображения одной дуги
в одной или нескольких зонах, в зависимости
от расстояния до препятствия и местополо-
жения относительно автомобиля.

При обнаружении препятствия в централь-
ной задней зоне на дисплее отобразится
одна сплошная дуга в центре задней зоны,
при этом будет раздаваться звуковой сигнал
один раз в полсекунды. По мере перемеще-
ния автомобиля ближе к препятствию на
дисплее отображается одна дуга, которая
приближается к автомобилю, и звук будет
переключаться с медленного, на быстрый и
непрерывный.

При обнаружении препятствия в левой и/или
правой задней зоне на дисплее отобразится
одна мигающая дуга в левой и/или правой
задней зоне, при этом будет раздаваться
быстрый звуковой сигнал. По мере переме-
щения автомобиля ближе к препятствию на
дисплее отображается одна дуга, которая
приближается к автомобилю, и звук будет
переключаться с быстрого на непрерывный.

Однотональный звуковой сигнал, один раз в

1/2 секунды/сплошная дуга

Низкая частота тонального сигнала/

сплошная дуга

Низкая частота тонального сигнала/

сплошная дуга

Высокая частота тонального сигнала/

Мигающая дуга

223

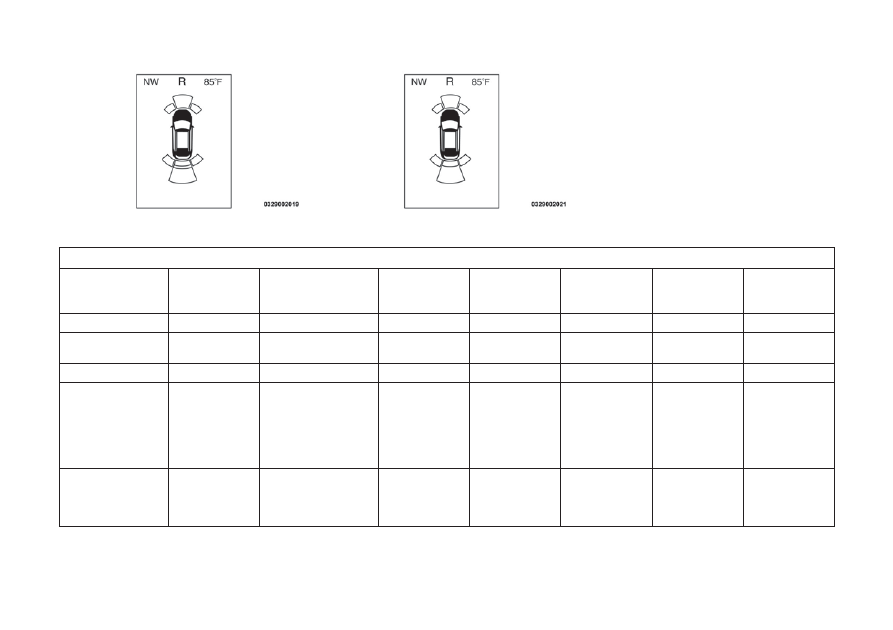

Автомобиль находится рядом с препятс-
твием, если предупредительный дисплей по-
казывает мигающую дугу и раздается непре-
рывный звук. На рисунке показана схема
включения предупреждения при обнаруже-
нии системой препятствия:

ПРЕДУПРЕЖДЕНИЯ

Заднее расстоя-

ние

(см / дюймы)

Больше

200 см

(79 дюймов)

200-150 см

(79-59 дюймов)

150-120 см

(59-47 дюй-

мов)

120-100 см

(47-39 дюй-

мов)

100-65 см

(39-25 дюй-

мов)

65-30 см

(25-12 дюй-

мов)

Меньше

30 см (12

дюймов)

Дуги — левые

Нет

Нет

Нет

Нет

Нет

2-я мигает

1-я мигает

Дуги — централь-

ные

Нет

6-я горит посто-

янно

5-я горит

постоянно

4-я горит

постоянно

3-я мигает

2-я мигает

1-я мигает

Дуги — правые

Нет

Нет

Нет

Нет

Нет

2-я мигает

1-я мигает

Предупреждаю-

щий

звуковой сигнал

Нет

Один звуковой сиг-

нал длительностью

1/2-секунды

(только для цент-

ральной задней

части)

Медленно

(только для

центральной

задней

части)

Медленно

(только для

центральной

задней

части)

Быстро

(только для

центральной

задней

части)

Быстро

Непрерывно

Уменьшенный

уровень гром-

кости аудиосис-

темы

Нет

Да

Да

Да

Да

Да

Да

Высокая частота тонального сигнала/

Мигающая дуга

Непрерывный звуковой сигнал/Мигающая

дуга

224

ПРИМЕЧАНИЕ:
Система помощи при парковке ParkSense от-
ключает звук радиоприемника (если он был
включен) в случае, если система подает зву-
ковой сигнал.
Вспомогательная система парковки пе-

редним ходом

Когда автомобиль с механической коробкой
передач находится в положении ПЕРЕДНИЙ
ХОД или НЕв положении ЗАДНИЙ ХОД, то
при обнаружении препятствия будет отобра-
жаться предупреждающий экран системы
ParkSense.

Система будет указывать на обнаруженные
препятствия путем отображения одной дуги
в одной или нескольких зонах, в зависимости
от расстояния до препятствия и местополо-
жения относительно автомобиля.

При обнаружении препятствия в централь-
ной передней зоне на дисплее отобразится
одна дуга в центре передней зоны. По мере
перемещения автомобиля ближе к препятс-
твию на дисплее отображается одна дуга,
которая приближается к автомобилю. При
достижении 2-й дуги раздается быстрый зву-
ковой сигнал, при появлении 1-й мигающей
дуги он меняется на непрерывный звуковой
сигнал.

При обнаружении препятствия в левой и/или
правой передней зоне на дисплее отобра-
зится одна мигающая дуга в левой и/или пра-
вой передней зоне, при этом будет разда-

ваться быстрый звуковой сигнал. По мере
перемещения автомобиля ближе к препятс-
твию на дисплее отображается одна дуга,
которая приближается к автомобилю, и звук
будет переключаться с быстрого на непре-
рывный.

Автомобиль находится рядом с препятс-
твием, если предупредительный дисплей по-
казывает мигающую дугу и раздается непре-
рывный звук. На рисунке показана схема
включения предупреждения при обнаруже-
нии системой препятствия:

Звуковой сигнал отсутствует/сплошная дуга

Звуковой сигнал отсутствует/мигающая дуга

Высокая частота тонального сигнала/

Мигающая дуга

Непрерывный звуковой сигнал/Мигающая

дуга

225

ПРЕДУПРЕЖДЕНИЯ

Переднее

расстояние

(дюймы /см)

Больше

120 см (47 дюймов)

120-100 см

(47-39 дюймов)

100-65 см

(39-25 дюймов)

65-30 см

(25-12 дюймов)

Меньше

30 см (12 дюймов)

Дуги — левые

Нет

Нет

Нет

2-я мигает

1-я мигает

Дуги — центральные

Нет

4-я горит постоянно

3-я мигает

2-я мигает

1-я мигает

Дуги — правые

Нет

Нет

Нет

2-я мигает

1-я мигает

Предупреждающий

звуковой сигнал

Нет

Нет

Нет

Быстро

Непрерывно

Уменьшенный уро-
вень громкости ау-

диосистемы

Нет

Нет

Нет

Да

Да

ПРИМЕЧАНИЕ:
Система помощи при парковке ParkSense от-
ключает звук радиоприемника (если он был
включен) в случае, если система подает зву-
ковой сигнал.

Предупреждающие

звуковые

сигналы

системы помощи при парковке передним
ходом

Система ParkSense отключает звуковой
(предупреждающий) сигнал вспомогатель-
ной системы парковки передним ходом при-
мерно через три секунды после того, как
было обнаружено препятствие, автомобиль
находится в неподвижном состоянии и пе-
даль тормоза нажата.

Регулируемые настройки громкости пре-
дупреждающегосигнала

Настройки громкости переднего и заднего
предупреждающего сигнала можно выбрать
в разделе программируемых пользователем
функций в настройках Uconnect, дополни-
тельную информацию см. в разделе «На-
стройки системы Uconnect» в главе «Мульти-
медиа».

Если установлена система Uconnect, то на-
стройки громкости предупреждающего сиг-
нала будут отсутствовать на дисплее щитка
приборов.

Настройки уровня громкости предупрежда-
ющего сигнала —

⬙LOW⬙ (низкий), ⬙MEDIUM⬙

(средний) и

⬙HIGH⬙ (высокий). Заводская на-

стройка громкости звука по умолчанию —

⬙MEDIUM⬙ (средний).
Система ParkSense сохраняет свое послед-
нее известное состояние конфигурации при
выполнении циклов зажигания.

226

Включение и отключение системы
ParkSense

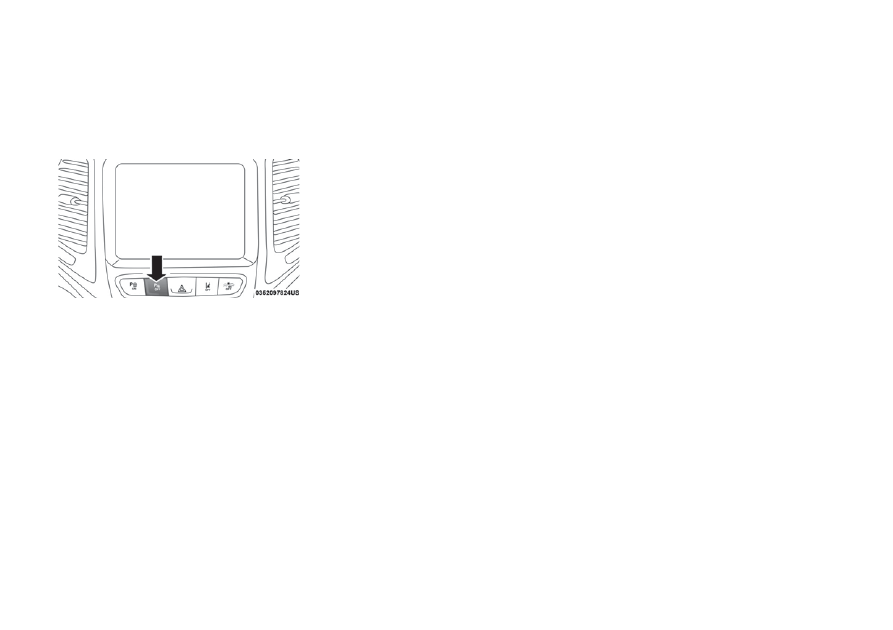

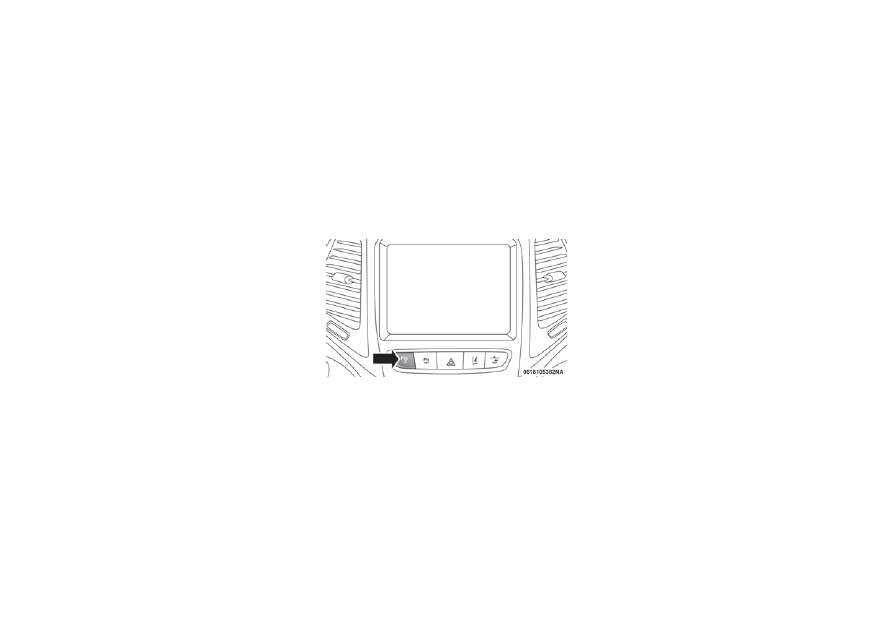

Систему ParkSense можно включать и от-
ключать

с

помощью

переключателя

ParkSense, расположенного на панели пере-
ключателей под дисплеем Uconnect.

При нажатии переключателя ParkSense для
отключения системы на дисплее щитка при-
боров приблизительно на пять секунд поя-
вится сообщение «PARKSENSE OFF» (СИС-
ТЕМА

ПОМОЩИ

ПРИ

ПАРКОВКЕ

PARKSENSE ОТКЛЮЧЕНА). Для получения
дополнительной информации см. «Дисплей
щитка приборов» в разделе «Знакомство с
приборной панелью». При перемещении пе-
реключателя коробки передач в положение
ЗАДНИЙ ХОД, если система отключена, на
дисплее щитка приборов будет отобра-
жаться

сообщение

«PARKSENSE

OFF»

(СИСТЕМА

ПОМОЩИ

ПРИ

ПАРКОВКЕ

PARKSENSE ОТКЛЮЧЕНА) в течение всего
времени перемещения автомобиля в поло-
жении ЗАДНИЙ ХОД.

Светодиод переключателя ParkSense вклю-
чается тогда, когда система ParkSense от-
ключена или требуется обслуживание. Све-
тодиод

переключателя

ParkSense

выключается, когда система включена. Если
нажат переключатель ParkSense и требу-
ется обслуживание, светодиод переключа-
теля ParkSense начинает мигать, а затем го-
реть постоянно.

Обслуживание системы помощи
при парковке ParkSense

Если при запуске автомобиля система
ParkSense обнаружит неисправность, щиток
приборов активирует единичный предупреж-
дающий звуковой сигнал, один на цикл зажи-
гания, и отображает в течение пяти секунд
сообщение «ParkSense UNAVAILABLE WIPE
REAR SENSORS» (СИСТЕМА ParkSense НЕ-
ДОСТУПНА, ПРОТРИТЕЗАДНИЕДАТЧИКИ),
«ParkSense

UNAVAILABLE WIPE

FRONT

SENSORS» (СИСТЕМА ParkSense НЕДО-
СТУПНА, ПРОТРИТЕ ПЕРЕДНИЕ ДАТЧИКИ)
или

«ParkSense

UNAVAILABLE

SERVICE

REQUIRED» (СИСТЕМА ParkSense НЕДО-
СТУПНА, ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ).
Когда переключатель коробки передач пере-
мещается в режим ЗАДНИЙ ХОД и система
обнаружила

неисправности,

на

дисплее

щитка приборов в течение пяти секунд будет
отображаться

всплывающее

сообщение

«PARKSENSE UNAVAILABLE WIPE REAR
SENSORS» (СИСТЕМА PARKSENSE НЕДО-
СТУПНА, ПРОТРИТЕЗАДНИЕДАТЧИКИ),
«PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS» (СИСТЕМА PARKSENSE НЕДО-
СТУПНА, ПРОТРИТЕ ПЕРЕДНИЕ ДАТЧИКИ)
или «PARKSENSE UNAVAILABLE SERVICE
REQUIRED» (СИСТЕМА PARKSENSE НЕДО-
СТУПНА, ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ).
По истечении пяти секунд на месте либо пе-
реднего, либо заднего датчика, в зависи-
мости от того, где обнаружена неисправ-
ность, будет отображаться графический
индикатор с сообщением UNAVAILABLE (НЕ-
ДОСТУПЕН). Система будет продолжать по-
давать оповещения на стороне неисправ-
ности в виде дуги. Эти дуговые сообщения
будут перебивать сообщения

⬙PARKSENSE

UNAVAILABLE WIPE REAR SENSORS

⬙ (СИС-

ТЕМА PARKSENSE НЕДОСТУПНА, ПРО-
ТРИТЕЗАДНИЕДАТЧИКИ),

⬙PARKSENSE

UNAVAILABLE

WIPE

FRONT

SENSORS

⬙

(СИСТЕМА

PARKSENSE

НЕДОСТУПНА,

ПРОТРИТЕ

ПЕРЕДНИЕ

ДАТЧИКИ)

или

⬙PARKSENSE

UNAVAILABLE

SERVICE

REQUIRED

⬙ (СИСТЕМА PARKSENSE НЕДО-

СТУПНА, ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ),
если объект обнаруживается в течение пяти
секунд, пока отображается всплывающее
сообщение. Графический индикатор будет
продолжать отображаться, пока автомобиль
находится в режиме ЗАДНИЙ ХОД. Для полу-
чения

дополнительной

информации

см.

главу «Дисплей щитка приборов».

Переключатель ParkSense

227

Если на дисплее щитка приборов появля-
ется сообщение

⬙PARKSENSE UNAVAILABLE

WIPE

REAR

SENSORS

⬙

(СИСТЕМА

PARKSENSE

НЕДОСТУПНА,

ПРОТРИТЕ

ЗАДНИЕДАТЧИКИ)

или

⬙PARKSENSE

UNAVAILABLE

WIPE

FRONT

SENSORS

⬙

(СИСТЕМА

PARKSENSE

НЕДОСТУПНА,

ПРОТРИТЕ ПЕРЕДНИЕ ДАТЧИКИ), убеди-
тесь, что внешняя поверхность и нижняя по-
верхности передней и задней облицовки/
бамперов чистые, очищены от снега, льда,
грязи и других посторонних объектов, после
чего включите зажигание. Если сообщение
продолжает появляться, свяжитесь с офици-
альным дилером.

Если на дисплее щитка приборов появля-
ется сообщение «PARKSENSE UNAVAILABLE
SERVICE

REQUIRED»

(СИСТЕМА

PARKSENSE

НЕДОСТУПНА, ТРЕБУЕТСЯ

ОБСЛУЖИВАНИЕ), свяжитесь с официаль-
ным дилером.

Очистка системы ParkSense

Сенсоры вспомогательной системы пар-
ковки задним ходом необходимо чистить во-
дой, мылом для мойки автомобилей и мягкой
тканью. Нельзя использовать грубые или
жесткие ткани. На моечной станции быстро
очистите датчики, удерживая сопло шланга
для промывки с помощью струи пара/
подающейся под давлением воды на рассто-
янии не менее 4 дюймов (10 см) от датчиков.

Необходимо оберегать датчики от царапин и
ударов. В противном случае датчики могут
быть повреждены.

Меры предосторожности по
использованию системы
ParkSense

ПРИМЕЧАНИЕ:

• Для обеспечения надлежащей работы сис-

темы помощи при парковке ParkSense убе-
дитесь, что передний и задний бамперы
очищены от снега, льда, грязи и мусора.

• Вибрации от строительного оборудования,

больших грузовиков и других источников
могут повлиять на работу системы помощи
при парковке ParkSense.

• При отключении системы помощи при пар-

ковке ParkSense на экран щитка приборов
будет выведено сообщение «ParkSense
OFF» (система помощи при парковке
ParkSense отключена). После этого сис-
тема будет оставаться отключенной даже
при включении зажигания.

• Когда система отключена, при переводе

переключателя коробки передач в поло-
жение

ЗАДНИЙ

ХОД

сообщение

«PARKSENSE OFF OFF» (СИСТЕМА ПО-
МОЩИ ПРИ ПАРКОВКЕPARKSENSE ОТ-
КЛЮЧЕНА) на экране щитка приборов бу-
дет

оставаться

до

тех

пор,

пока

автомобиль находится в положении ЗАД-
НИЙ ХОД.

• При подаче звукового сигнала системой

помощи при парковке ParkSense громкость
звука радиоприемника уменьшается.

• Датчики системы помощи при парковке

ParkSense необходимо чистить регулярно
и осторожно, чтобы не повредить и не по-
царапать их. Датчики не должны быть пок-
рыты льдом, снегом, слякотью, пылью, гря-
зью или мусором. В противном случае, это
может привести к сбоям в работе системы.
Система помощи при парковке ParkSense
может не обнаружить препятствие позади
облицовки/бампера или давать неправиль-
ную индикацию о наличии препятствия по-
зади или перед облицовкой/бампером.

• Выключайте систему ParkSense, если в

пределах 12 дюймов (30 см) от задней
облицовки/бампера размещены такие объ-
екты, как устройство для перевозки вело-
сипедов и т.д. В противном случае это мо-
жет привести к тому, что система будет
ошибочно принимать расположенные ря-
дом предметы за неправильную работу
датчика и выводить на дисплей щитка при-
боров

сообщение

«PARKSENSE

UNAVAILABLE SERVICE REQUIRED» (Сис-
тема ParkSense недоступна, требуется
обслуживание).

• Система ParkSense должна быть отклю-

чена, когда дверь багажного отделения на-
ходится в открытом положении. Открытая
дверь багажного отделения может приво-

228

дить к ложным указаниям о том, что за
автомобилем находится препятствие.

• Если объект движется, то при его обнару-

жении возможны задержки. Это может
привести к задержке включения автома-
тического торможения.

ПРЕДУПРЕЖДЕНИЯ!

• Даже при использовании системы по-

мощи при парковке ParkSense водите-
лям необходимо быть осторожными.
Обязательно внимательно осмотрите
зону позади автомобиля, при движении
смотрите назад, следите за пешеходами
и другими автомобилями, осматривайте
препятствия и «мертвые зоны». Води-
тель несет ответственность за безопас-
ность вождения, поэтому необходимо
быть крайне внимательным и следить за
тем, что происходит вокруг. В противном
случае это может привести к серьезным
увечьям или смерти.

• Если автомобиль не используется для

буксировки, настоятельно рекоменду-
ется перед использованием системы по-
мощи при парковке ParkSense отсоеди-
нить

от

автомобиля

шар

сцепного

устройства и его крепление. В против-
ном случае это может привести к увечью

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

или повреждению автомобилей или пре-
пятствий, так как шар сцепного устрой-
ства находится намного ближе к пре-
пятствию,

чем

задняя

облицовка,

ориентируясь на которую система пар-
ковки издает непрерывный предупреди-
тельный сигнал. Кроме того, в зависи-
мости от размера и формы данного
блока, сенсоры могут обнаружить креп-
ление шара и шар сцепного устройства и
дать ложные указания о том, что за
автомобилем находится препятствие.

ПРЕДОСТЕРЕЖЕНИЯ!

• Система

ParkSense

предназначена

только для парковки. Она не может рас-
познавать все препятствия, в том числе
небольшие по размеру. Обочины для
парковки могут распознаваться вре-
менно или не распознаваться совсем.
Препятствия, расположенные выше или
ниже датчиков, не могут быть обнару-
жены, если они находятся в непосредс-
твенной близости.

(Продолжение)

ПРЕДОСТЕРЕЖЕНИЯ!

(Продолжение)

• При использовании системы ParkSense

автомобиль

должен

двигаться

мед-

ленно, чтобы при обнаружении препятс-
твия можно было вовремя остано-
виться. При парковке с использованием
системы ParkSense водителю рекомен-
дуется смотреть назад через свое
плечо.

СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ ParkSense —
ЕСЛИ УСТАНОВЛЕНА

Система помощи при парковке ParkSense
предназначена для содействия водителю
при выполнении параллельной или перпен-
дикулярной парковки путем определения
подходящего места для парковки, выдачи
звуковых и визуальных инструкций и управ-
ления рулевым колесом. Эта система опре-
деляется как «полуавтоматическая», пос-
кольку водитель поддерживает управление
педалью акселератора, переключателем ко-
робки передач и тормозной системой. В за-
висимости от выбора маневра парковки во-
дителем система помощи при парковке
ParkSense способна управлять автомобилем
для параллельной или перпендикулярной
парковки с любой стороны (например, со
стороны водителя или пассажира).

229

ПРИМЕЧАНИЕ:

• Водитель всегда несет ответственность за

управление автомобилем, за любые окру-
жающие предметы, и должен вмешаться в
случае необходимости.

• Система действует, чтобы помочь води-

телю, а не заменить водителя.

• Во время полуавтоматического маневра,

если водитель касается рулевого колеса
после получения инструкций о снятии рук с
рулевого колеса, система отключается, и
водителю придется завершить маневр
парковки вручную задним ходом.

• Система может не работать в некоторых

условиях (например, климатические усло-
вия, такие как сильный дождь, снег и т.д.,
или при поиске места на стоянке, поверх-
ность которой абсорбирует волны ультра-
звукового датчика).

• Новые автомобили, приобретенные у ди-

лера, должны проехать в сумме не менее
30 миль (48 км), прежде чем система по-
мощи при парковке ParkSense будет пол-
ностью откалибрована для точной пар-
ковки.

Это

связано

с

динамической

калибровкой системы автомобиля для
улучшения работы этой функции. Система
также будет непрерывно выполнять дина-
мическую калибровку автомобиля для ре-
гистрации отклонений, например, повы-
шенное или пониженное давление воздуха

в шинах по сравнению с рекомендуемым и
установка новых шин.

Включение и выключение
системы активной помощи при
парковке ParkSense

Систему активной помощи при парковке
ParkSense можно включать и отключать с
помощью выключателя системы активной
помощи при парковке ParkSense, располо-
женного на панели переключателей под дис-
плеем Uconnect.

Для включения системы активной помощи
при парковке ParkSense нажмите один раз на
выключатель системы активной помощи при
парковке ParkSense (загорается светодиод-
ный индикатор).

Для выключения системы активной помощи
при парковке ParkSense нажмите снова на

выключатель системы активной помощи при
парковке ParkSense (светодиодный индика-
тор гаснет).

Система активной помощи при парковке
ParkSense отключается автоматически при
любом из следующих условий:

• Парковочный маневр завершен.

• Скорость автомобиля при поиске места

для стоянки более 30 км/ч (18 миль/ч).

• Скорость автомобиля при активном рулении

на место стоянки более 7 км/ч (5 миль/ч).

• При прикосновении рулевого колеса при

активном рулении на место стоянки.

• При нажатии на переключатель системы

активной помощи при парковке ParkSense.

• Дверь водителя открыта.

• Дверь багажного отделения открыта.

• Вмешательство системы электронной сис-

темы

курсовой

устойчивости/

антиблокировочной тормозной системы.

• Система активной помощи при парковке

ParkSense допускает не более шести пере-
ключений между режимами ПЕРЕДНИЙ
ХОД (автоматическая коробка передач)
или при движении передним ходом (меха-
ническая коробка передач) и ЗАДНИЙ
ХОД. Если маневр не завершается после
шести переключений, система отменяет
маневр, и на дисплее щитка приборов по-

Переключатель системы активной помощи

при парковке ParkSense

230
