4. NOTE: Right-hand shown, left-hand similar.

Position and adjust the special tool front height adjuster.

5. Position and adjust the special tool engine height adjusters.

6. Detach the support bar.

7. Remove the support bar.

8. Remove the spacer.

9. Remove the transaxle support insulator.

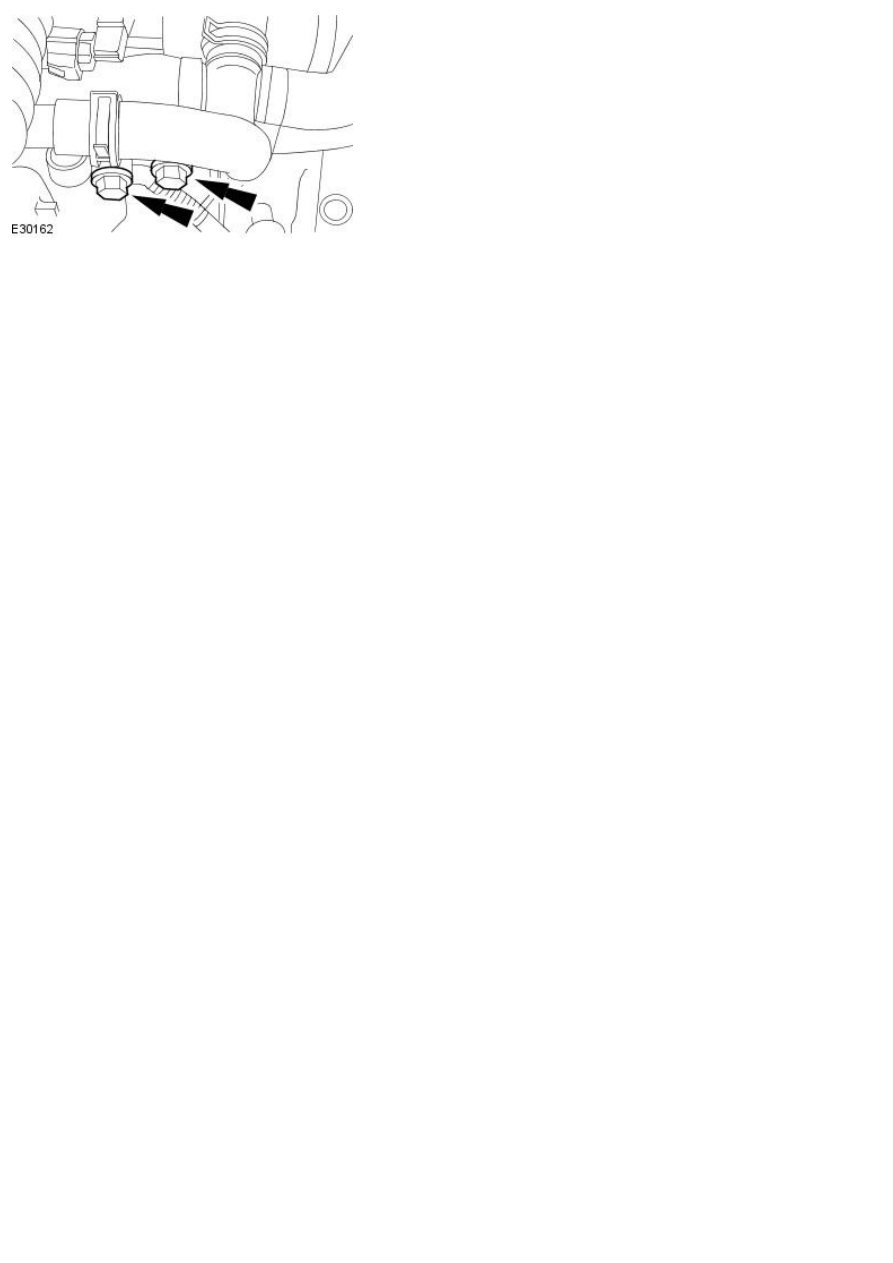

Remove the transaxle support insulator retaining nuts.

Installation

1. To install, reverse the removal procedure.

Tighten to 47 Nm.

2. Tighten to 133 Nm.

3. Tighten to 25 Nm.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Control Module (TCM)

In-vehicle Repair

Removal

1. Remove the rain sensor module. For additional information, refer to

Section

 501-16 Wipers and W ashers

.

2. Remove the mounting plate.

1. Remove the retaining nut.

2. Reposition the mounting plate.

3. Detach the mounting plate.

4. Remove the mounting plate.

3. Detach the Transmission Control Module (TCM).
