Jaguar X-Type Sedan and Estate (Wagon). Manual - part 362





Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Halfshaft Seal LH

In-vehicle Repair

Special Tool(s)

Link shaft oil seal installer

205-115

Pinion oil seal remover

308-208

Removal

1. Drain the transmission. For additional information, refer to

Transmission

Fluid Drain and Refill

.

2. Remove the left-hand drive halfshaft. For additional information, refer

to Section

 205-04 Front Drive Halfshafts

.

3. Using the special tool, remove the drive halfshaft oil seal.

Installation

1. Using the special tool, install the drive halfshaft oil seal.

2. Install the left-hand drive halfshaft. For additional information, refer to

Section

 205-04 Front Drive Halfshafts

.

3. Fill the transmission. For additional information, refer to

Transmission

Fluid Drain and Refill

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Halfshaft Seal RH

In-vehicle Repair

Special Tool(s)

Linkshaft oil seal installer

205-115

Pinion oil seal remover

308-208

1. Drain the transmission.

For additional information, refer to

Transmission Fluid Drain and Refill

 in

this section.

2. Remove the intermediate shaft.

For additional information, refer to Section

 205-04 Front Drive

Halfshafts

.

Removal

1. NOTE: Left-hand shown, right-hand similar.

Using the special tool, remove the halfshaft oil seal.

Installation

1. Using the special tool install, the halfshaft oil seal.

2. Install the intermediate shaft.

For additional information, refer to Section

 205-04 Front Drive

Halfshafts

.

3. Refill the transmission.

For additional information, refer to

Transmission Fluid Drain and Refill

 in

this section.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Main Control Valve Body

In-vehicle Repair

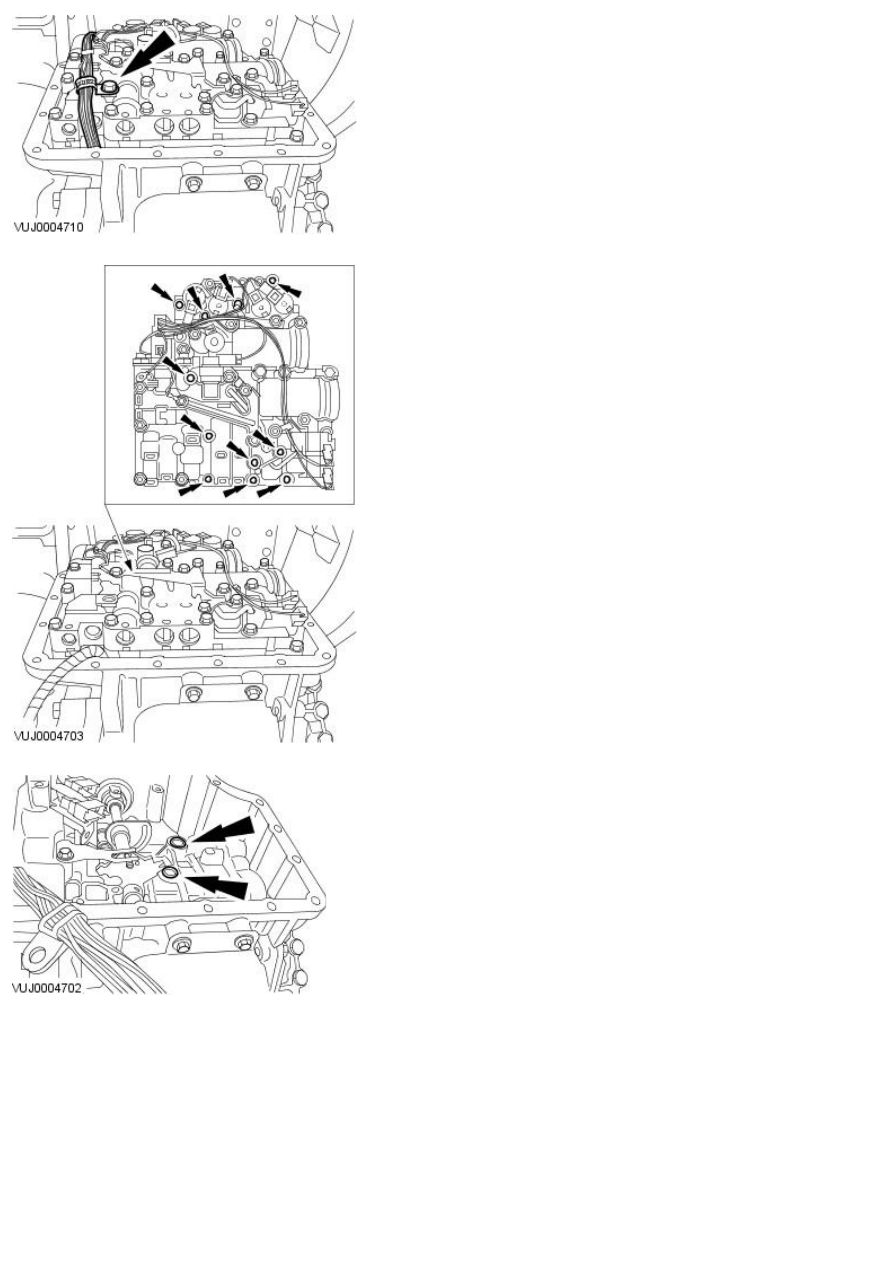

Removal

1. Detach the wiring harness.

2. Remove the main valve body cover.

Drain the transmission fluid into a suitable container.

Clean and inspect the main valve body cover and transmission
sealing surfaces using Metal surface cleaner WSE-M5B392-A or
equivalent meeting Jaguar specification.

3. Disconnect the electrical connectors.

4. Detach the wiring harness.

5. Remove the main control valve body.

6. Remove and discard the O-ring seals.

Installation
