Jaguar X-Type Sedan and Estate (Wagon). Manual - part 76

7. NOTE: 2.5L or 3.0L shown, 2.0L similar.

Detach the rear parking brake cables.

Vehicles with 2.5L or 3.0L engine

8. Remove the driveshaft. For additional information refer to Section

205-01 Driveshaft

.

All vehicles

9. Remove the parking brake.

Installation

1. To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Carry out the parking brake cable adjustment.

For additional information, refer to

Parking Brake Cable Adjustment -

in

this section.

Published: 11-May-2011

Parking Brake and Actuation - Parking Brake ControlVehicles With: Self-Adjusting
Parking Brake

Removal and Installation

Removal

All vehicles

1. Remove the center console. For additional information, refer to Section

501-12 Instrument Panel and Console

.

2. Disconnect the parking brake warning indicator switch electrical

connector.

3. Release the parking brake.

4. Remove the rear road wheels and tires. For additional information, refer

to Section

 204-04 Wheels and Tires

.

Vehicles with 2.5L or 3.0L engine

5. Remove the driveshaft. For additional information refer to Section

205-01 Driveshaft

.

All vehicles

6. Remove the exhaust front muffler. For additional information, refer to

Section

 309-00 Exhaust System

.

7. Detach the parking brake rear cables.

8. Remove the exhaust front heat shield.

9. Remove the exhaust rear heat shield.

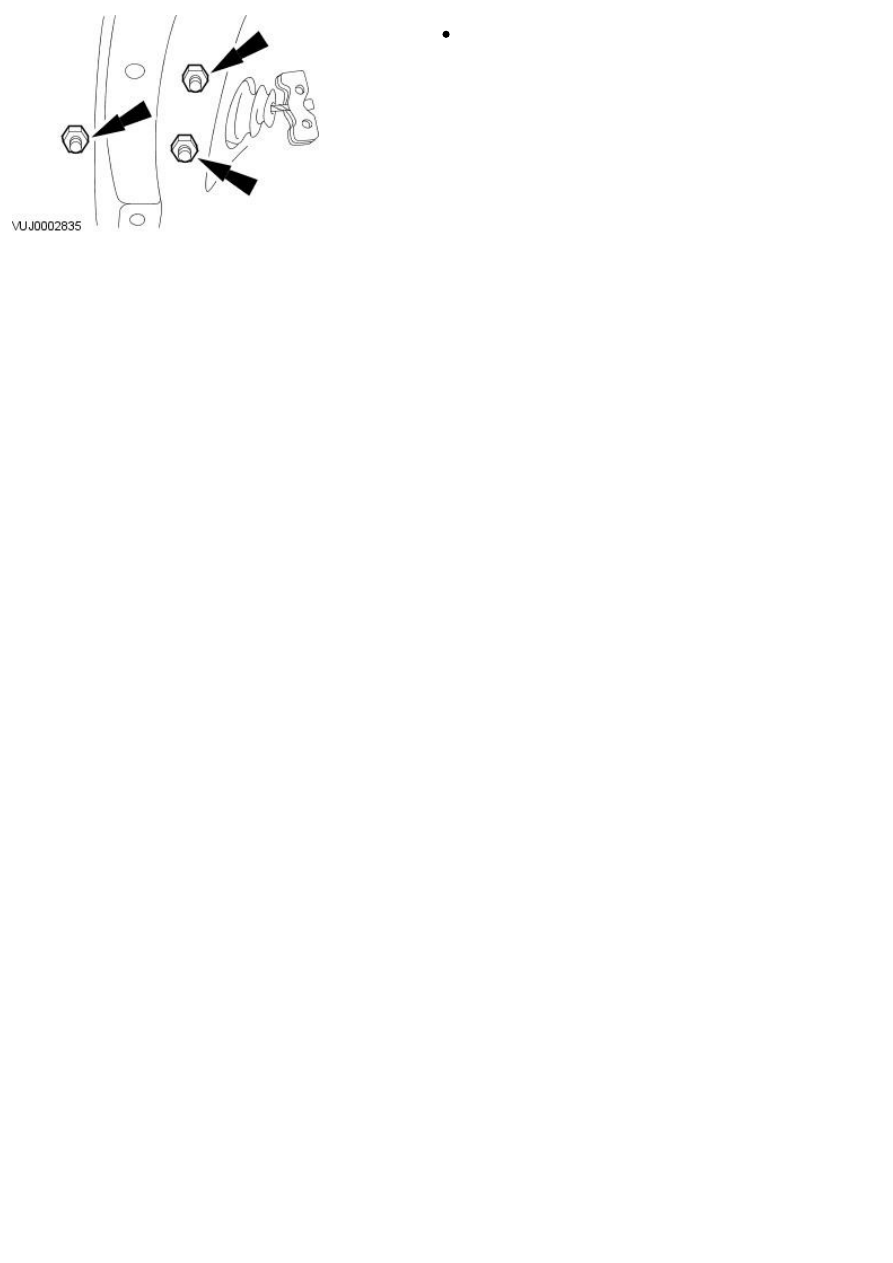

10. Remove the parking brake control retaining nuts.

11. Lower the vehicle.

12. Detach the parking brake control.

1. Detach the parking brake cable grommet.

2. Detach the parking brake control.

13. Remove the parking brake control.

1. Align the flat on the nipple to clear the spring.

2. Remove the parking brake control.

Installation

1. To install, reverse the removal proceedure.

Tighten to 20 Nm.
