Jaguar X-Type Sedan and Estate (Wagon). Manual - part 75

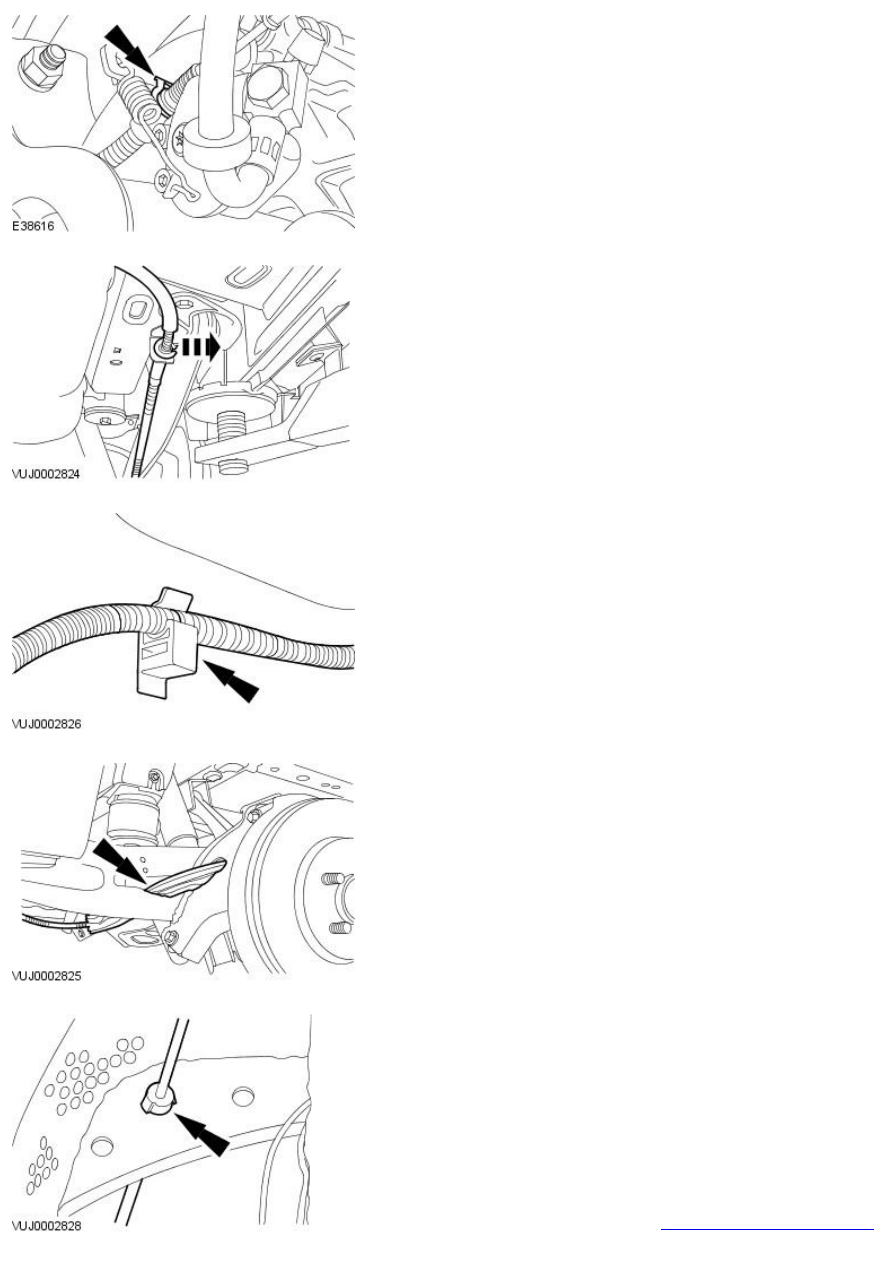

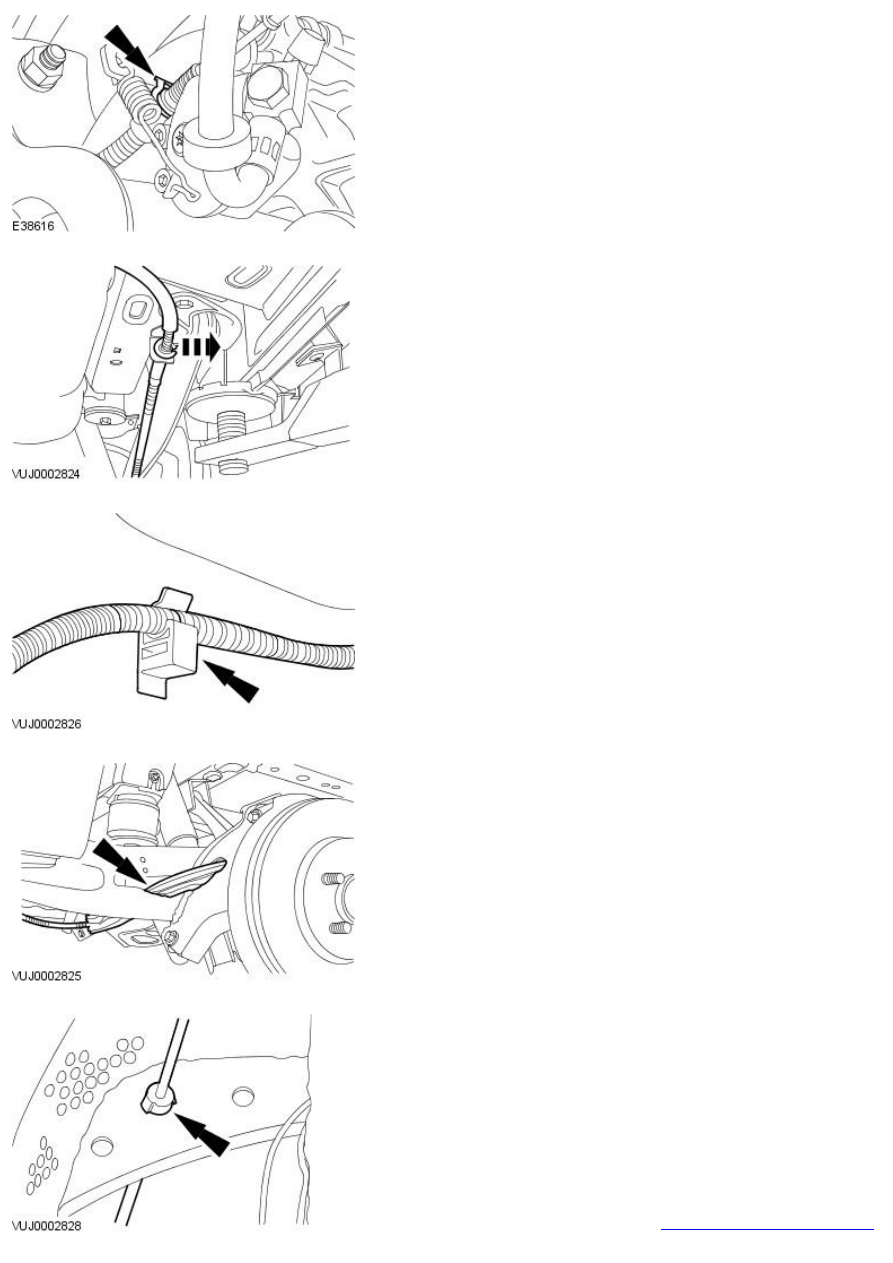

6. Remove the rear parking brake cable retaining clip.

7. Detach the rear parking brake cable and conduit.

8. Detach the rear parking brake cable and conduit.

9. Detach the rear parking brake cable and conduit.

10. Remove the rear parking brake cable and conduit.

Installation

1. To install, reverse the removal procedure.

2. Carry out the parking brake cable adjustment.

For additional information, refer to

Parking Brake Cable Adjustment -

in

this section.

Published: 11-May-2011

Parking Brake and Actuation - Parking Brake CableVehicles With: Self-Adjusting
Parking Brake

Removal and Installation

Removal

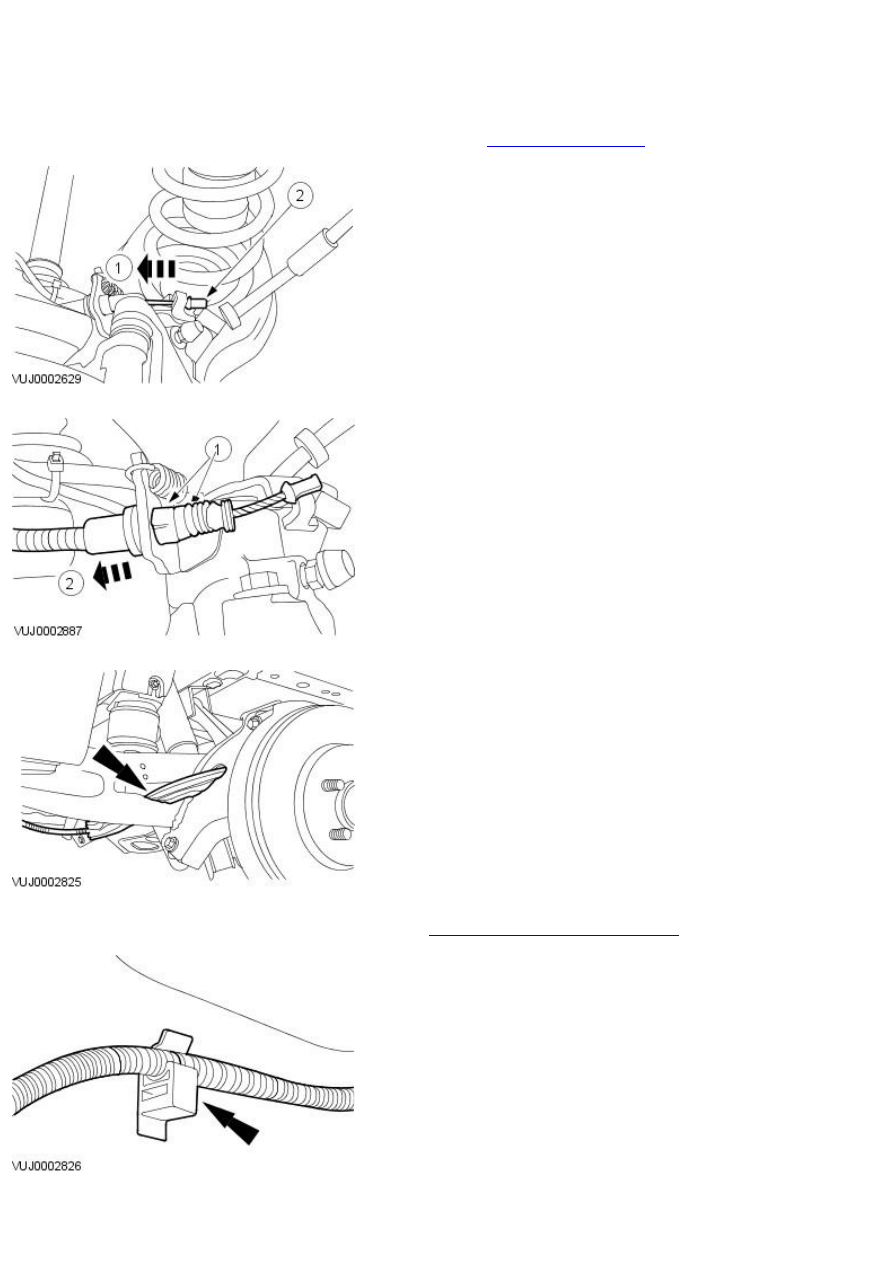

1. Remove the rear road wheel and tire. For additional information, refer

toSection

 204-04 W heels and Tires

.

2. Detach the rear parking brake cable.

1. Release the tension.

2. Detach the rear parking brake cable.

3. Detach the parking brake cable and conduit.

1. Release the parking brake conduit retaining tangs.

2. Detach the parking brake cable and conduit.

4. Detach the parking brake cable and conduit.

5. Remove the body undertray. For additional information, refer to Section

501-08 Exterior Trim and Ornamentation

.

6. Detach the parking brake cable and conduit.

7. Detach the parking brake cable and conduit.

8. Detach the rear parking brake cable.

9. Remove the parking brake rear cable and conduit.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Parking Brake and Actuation - Parking Brake ControlVehicles With: Manually Adjusted
Parking Brake

Removal and Installation

Special Tool(s)

Parking brake cable adjuster socket.

206-087

Removal

All vehicles

1. Remove the center console. For additional information, refer to Section

501-12 Instrument Panel and Console

.

2. Disconnect the parking brake warning indicator switch electrical

connector.

3. Detach the park brake grommet.

4. Release the parking brake.

5. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

6. NOTE: 2.5L or 3.0L shown, 2.0L similar.

• NOTE: Using special tool 206-087 loosen the rear parking brake cables.

Loosen the rear parking brake cables retaining nut.
