G549822t14 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Key on, engine off. 4. Measure the resistance

between:

C34, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t15 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Key on, engine off. 4. Measure the resistance

between:

C34, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G549822p2 : FUEL
TEMPERATURE SENSOR

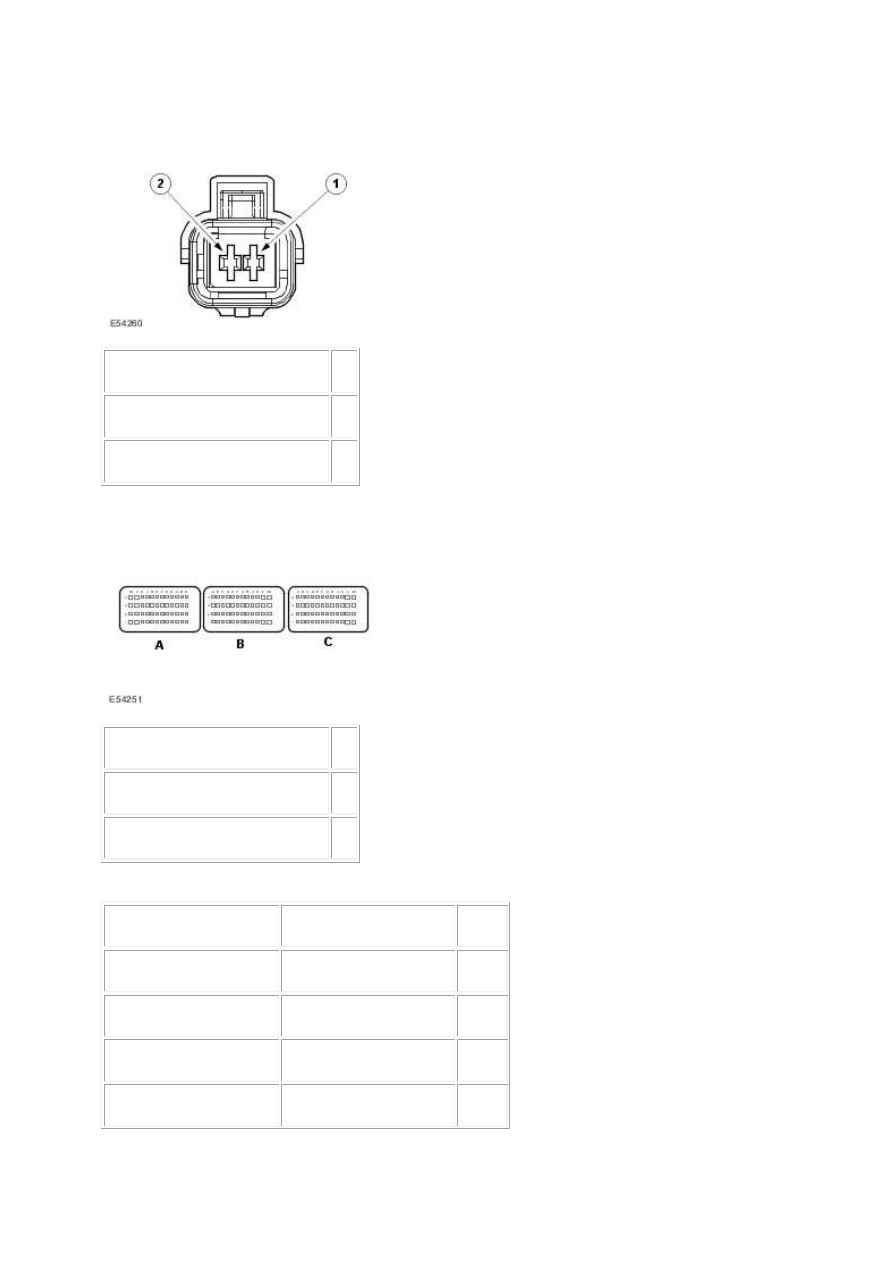

G549822t16 : CHECK THE FUEL TEMPERATURE PID VALUE

1.



Circuit



Pin

Fuel temperature sensor - signal



01



Fuel temperature sensor - return  02





2.



Circuit



Pin

Fuel temperature sensor - signal



B2



Fuel temperature sensor - return  G3





Temperature (degrees C)  Temperature (degrees F)  Volts



-40



-40



4.9701

-30



-22



4.9436

-20



-04



4.8983

0



32



4.7104

www.

20



68



4.3092

40



104



3.6210

60



140



2.7528

80



176



1.8951

100



212



1.2389

120



248



0.7947

130



266



0.6362

150



302



0.4115



3. Make sure that the engine is cold. 4. Key on, engine off. 5. Access the ECM-fuel temperature PID

using the Jaguar approved diagnostic system or a scan tool.



There are two PIDs accessible for the fuel temperature sensor, the actual reading PID, and another

for limp-home. The limp-home PID is a default value, so is fixed. Make sure the actual reading PID is

used.

Is the PID reading as expected for the current environmental and engine conditions?

-> Yes

GO to Pinpoint Test  G549822t17.





-> No

GO to Pinpoint Test  G549822t20.



G549822t17 : CHECK THE FUEL TEMPERATURE PID VALUE DURING WARM
UP

1. Key on, engine running. 2. Access the ECM-fuel temperature and OBDII-engine coolant

temperature PIDs using the Jaguar approved diagnostic system or a scan tool.



There are two PIDs accessible for the fuel temperature sensor, the actual reading PID, and another

for limp-home. The limp-home PID is a default value, so is fixed. Make sure the actual reading PID is

used. 3. Increase the engine speed to 2,000 rpm and monitor the fuel temperature reading, until the

engine is at full operating temperature.

Did the fuel temperature reading rise smoothly and by more than 10 degrees C (50 degrees F)?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

GO to Pinpoint Test  G549822t18.



G549822t18 : CHECK THE FUEL TEMPERATURE PID VALUE

1.



There are two PIDs accessible for the fuel temperature sensor, the actual reading PID, and another

for limp-home. The limp-home PID is a default value, so is fixed. Make sure the actual reading PID is

used.

Were there any sudden or unexpected changes in the fuel temperature readings?

-> Yes

Key off. GO to Pinpoint Test  G549822t19.





-> No

GO to Pinpoint Test  G549822t20.



G549822t19 : CHECK FOR AN INTERMITTENT FAULT CONDITION

1. Key on, engine off. 2. Access the ECM-fuel temperature PID using the Jaguar approved diagnostic

system or a scan tool. 3. Check the fuel temperature harness wiring and connectors for loose

connections and water ingress. Monitoring the temperature readings for sudden changes while

handling the harness and connectors may help in isolation of these types of fault.

Did you identify any loose connections or water ingress in the fuel temperature harness wiring

or connectors?

-> Yes

REPAIR the fault as necessary. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.



-> No

GO to Pinpoint Test  G549822t20.



G549822t20 : CHECK THE FUEL TEMPERATURE SENSOR RETURN CIRCUIT
FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the fuel temperature sensor connector, C35. 3. Key on, engine off. 4.

Measure the resistance between:
