U040500

Invalid data received from

speed control module



ECM/Speed control

module invalid data
received



For network tests,



U041600

Invalid data received from

stability assist module



ECM/ABS module invalid

torque drag request



For network tests,





Pinpoint tests

  CAUTION: When probing connectors to take measurements in the course of the pinpoint

tests, use the adaptor kit, part number 3548-1358-00. Failure to follow this instruction may result

in damage to the vehicle.





NOTE:





When performing voltage or resistance tests, always use a digital multimeter (DMM) accurate to

3 decimal places, and with an up-to-date calibration certificate. When testing resistance, always

take the resistance of the DMM leads into account.





NOTE:





Check and rectify basic faults before beginning diagnostic routines involving pinpoint tests.



NOTE:





If DTCs are recorded and a fault is not present when performing the pinpoint tests, an

intermittent concern may be the cause. Always check for loose connections and corroded

terminals.





PINPOINT TEST  G549822p1 : ENGINE
COOLANT TEMPERATURE (ECT)
SENSOR

G549822t1 : CHECK THE ECT PID VALUE

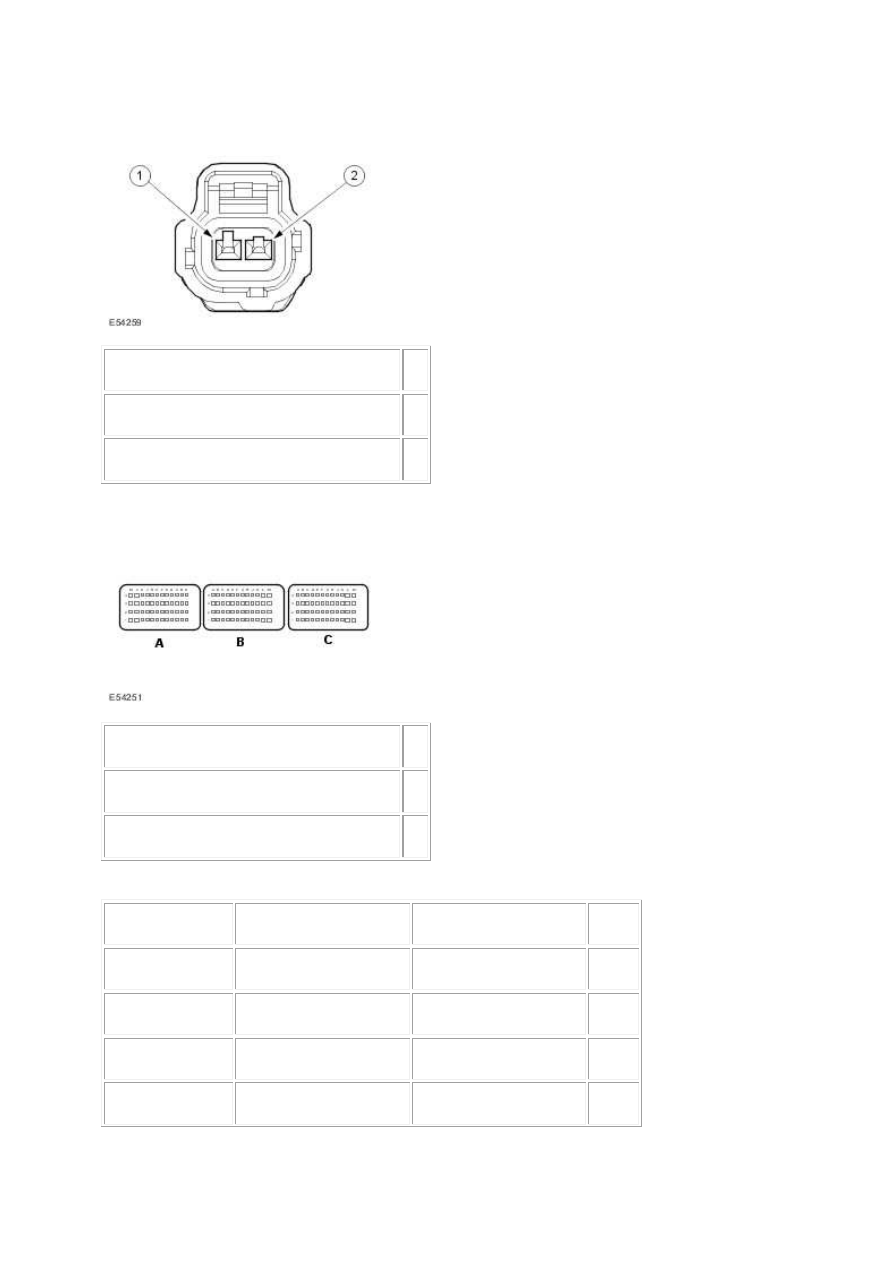

1.



Circuit



Pin

Engine coolant temperature sensor - signal



01



Engine coolant temperature sensor - return  02





2.



Circuit



Pin

Engine coolant temperature sensor - signal



C2



Engine coolant temperature sensor - return  E2





Resistance (ohms)  Temperature (degrees C)  Temperature (degrees F)  Volts



925021



-40



-40



4.8942

496051



-30



-22



4.8062

276959



-20



-04



4.6633

160313



-10



14



4.4454

www.

123485



-5



23



4.3031

95851



0



32



4.1368

74914



5



41



3.9464

58987



10



50



3.7340

37340



20



68



3.2560

24253



30



86



2.7403

16113



40



104



2.2309

10926



50



122



1.7665

7548



60



140



1.3700

5335



70



158



1.0529

3837



80



176



0.8048

2804



90



194



0.6148

2080



100



212



0.4710

1564



110



230



0.3636

1191



120



248



0.2810

918



130



266



0.2194



3. Make sure that the engine is cold. 4. Key on, engine off. 5. Access the OBDII-engine coolant

temperature PID using the Jaguar approved diagnostic system or a scan tool.

Is the ECT reading as expected for the current environmental and engine conditions?

-> Yes

GO to Pinpoint Test  G549822t2.





-> No

GO to Pinpoint Test  G549822t7.



G549822t2 : CHECK THE ECT PID VALUE DURING WARM UP

1. Key on, engine running. 2. Access the OBDII-engine coolant temperature PID using the Jaguar

approved diagnostic system or a scan tool. 3. Increase the engine speed to 2,000 rpm and monitor

the ECT reading until the engine is at full operating temperature.

Did the ECT reading rise smoothly to a value of between 80 and 95 degrees C (176 and 203

degreees F)?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

GO to Pinpoint Test  G549822t3.



G549822t6 : CHECK FOR AN INTERMITTENT FAULT CONDITION

1.

Were there any sudden or unexpected changes in the PID readings?

-> Yes

Key off. GO to Pinpoint Test  G549822t3.





-> No

GO to Pinpoint Test  G549822t7.



G549822t3 : CHECK THE ECT PID VALUE

1. Key on, engine off. 2. Access the OBDII-engine coolant temperature PID using the Jaguar approved

diagnostic system or a scan tool. 3. Check the ECT harness wiring and connectors for loose

connections and water ingress. Monitoring the temperature readings for sudden changes while

handling the harness and connectors may help in isolation of these types of fault.

Did you identify any loose connections or water ingress in the ECT harness wiring or

connectors?

-> Yes

REPAIR the fault as necessary. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.



-> No

GO to Pinpoint Test  G549822t7.
