Jaguar XJ (X350). Manual - part 969







3

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test

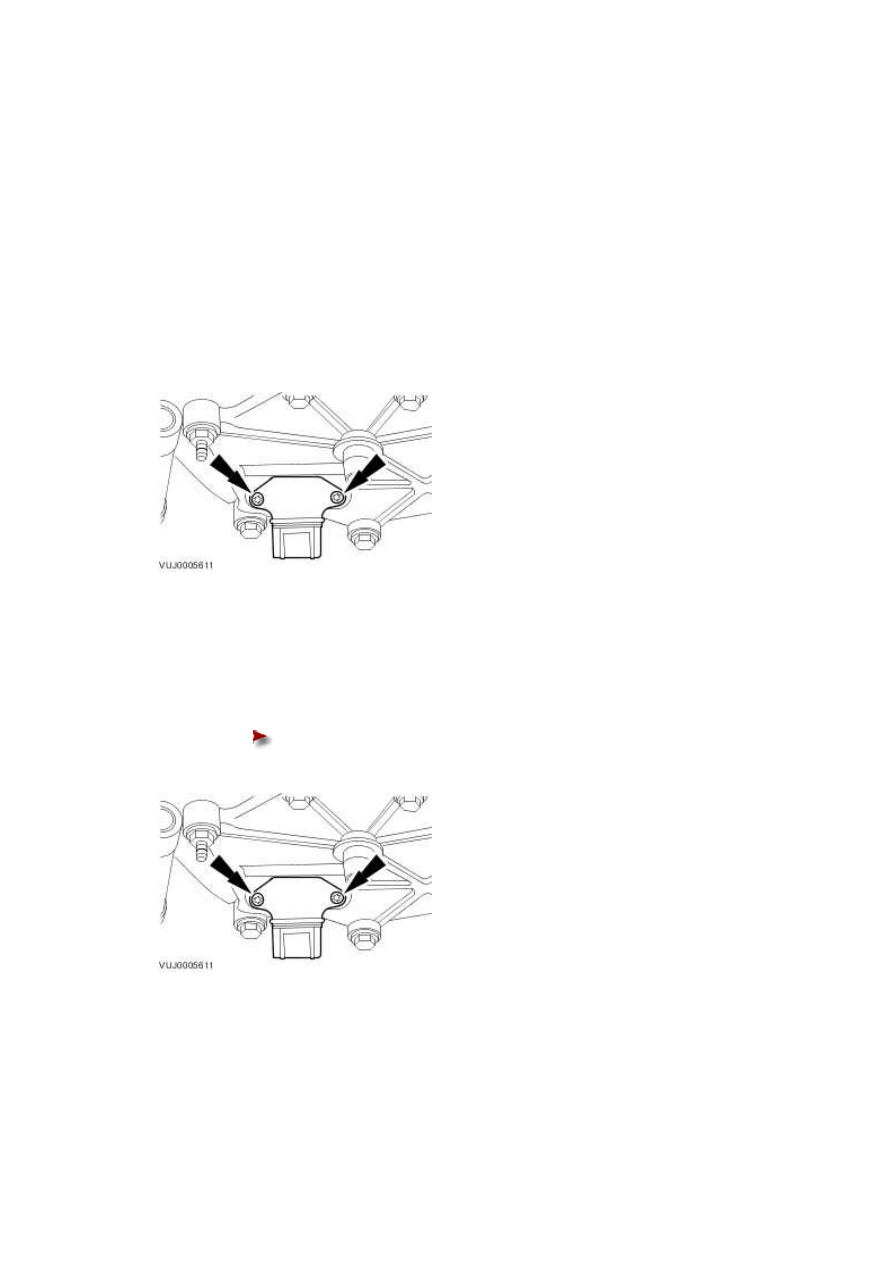

Manifold Absolute Pressure (MAP) Sensor -
4.2L NA V8 - AJV8 (18.30.86)

Removal



1 . Remove the intake manifold.

For additional information, refer to Intake Manifold - VIN Range: G00442->G45703 (30.15.01)

For additional information, refer to Intake Manifold - VIN Range: G45704->G99999 (30.15.01)





2 . Remove the manifold absolute pressure (MAP) sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . NOTE:





For NAS vehicles only.





www.

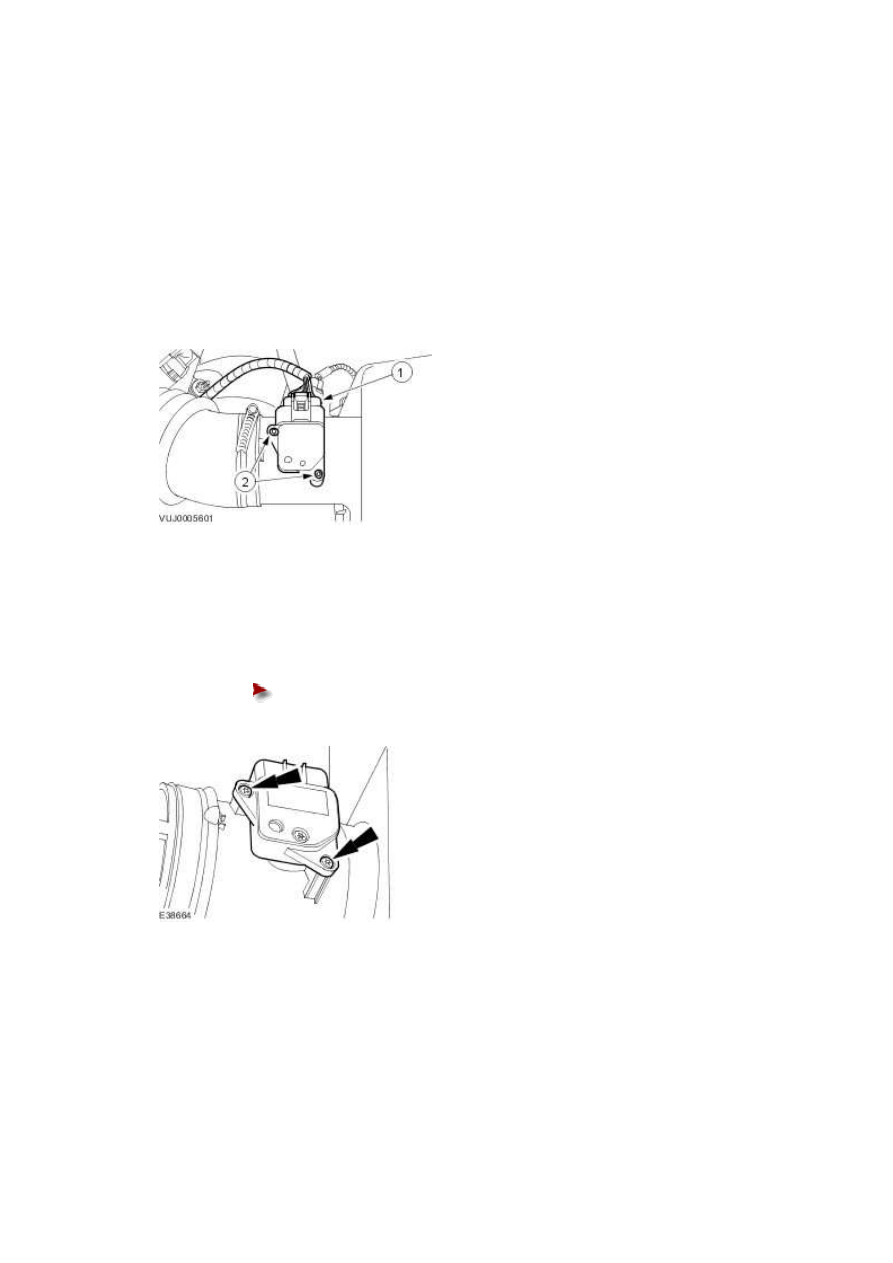

Mass Air Flow (MAF) Sensor (18.30.15)

Removal



1 . Remove the mass airflow (MAF) sensor.



1) Disconnect the MAF sensor electrical connector.





2) Remove the mass airflow MAF sensor.











Installation



1 . To install, reverse the removal procedure.





Tighten to 2 Nm.











2

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-
Test

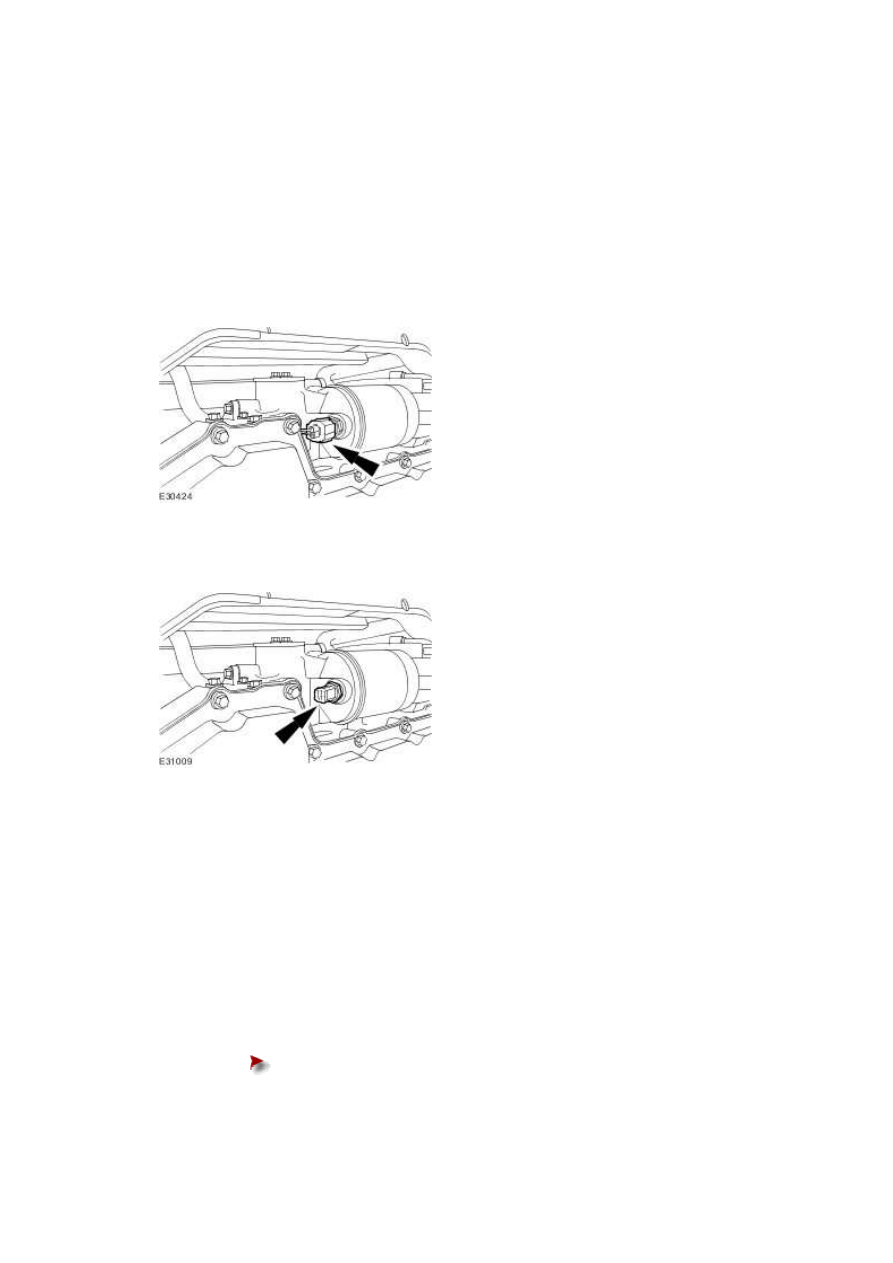

Oil Temperature Sensor (18.31.01)

Removal

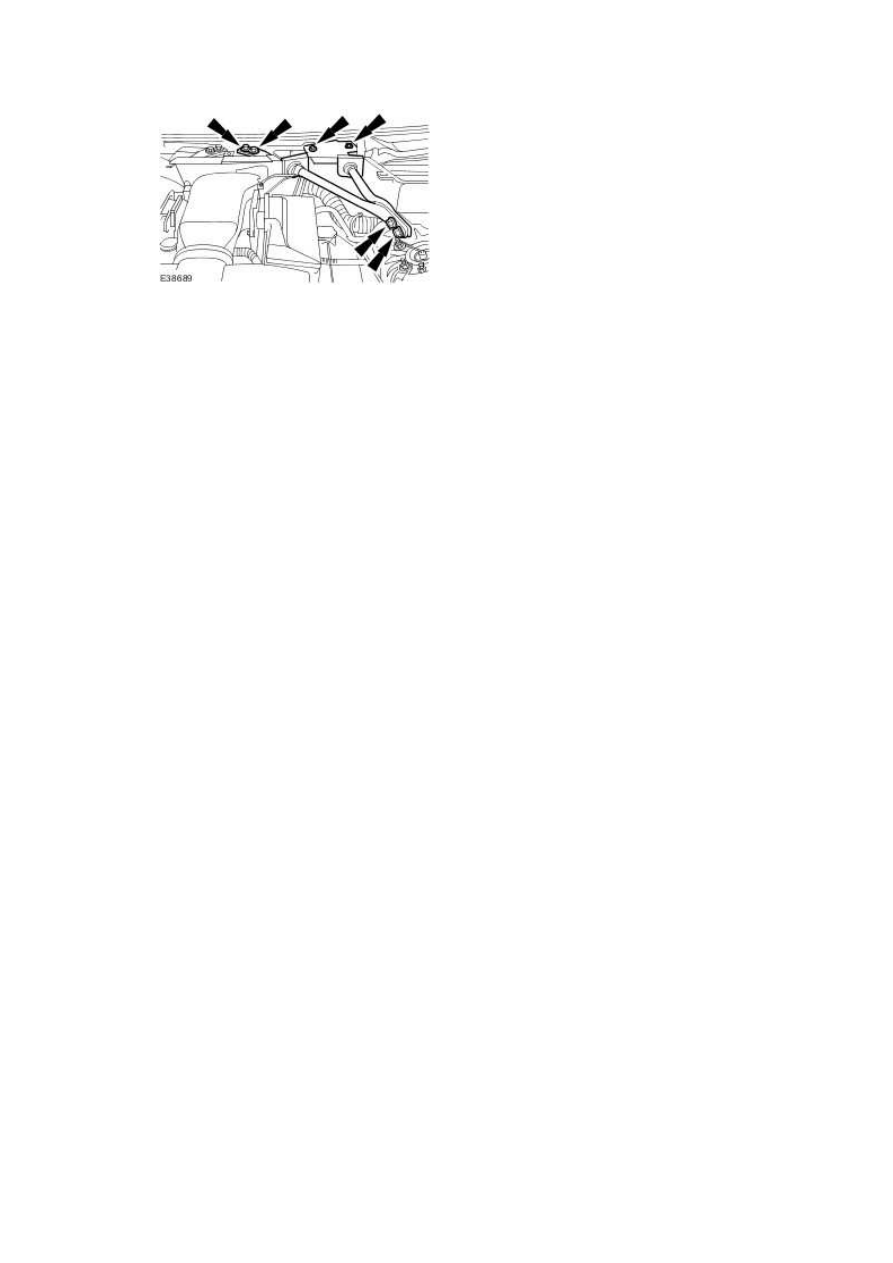

1 . Remove the air deflector.

For additional information, refer to





2 . Disconnect the oil temperature sensor electrical connector.







3 . Remove the oil temperature sensor.







Installation



1

.



NOTE:





Apply a small bead of sealant meeting Jaguar specification on the first three threads of

the oil temperature sensor.





To install, reverse the removal procedure





Tighten to 15 Nm.
