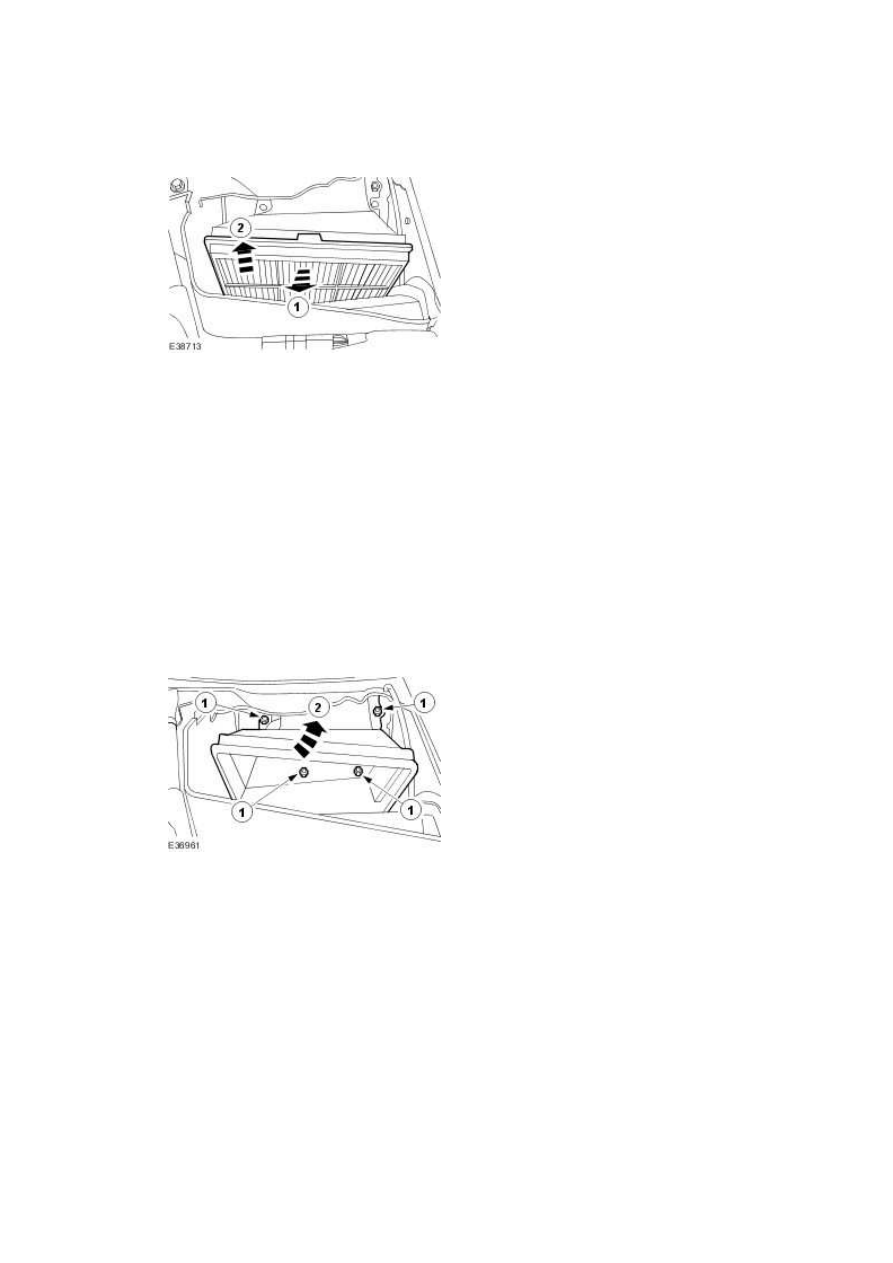

2) Remove the cabin air filter.











11 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the cabin filter housing.



1) Remove the cabin filter housing retaining nuts.





2) Remove the cabin filter housing.











12 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.

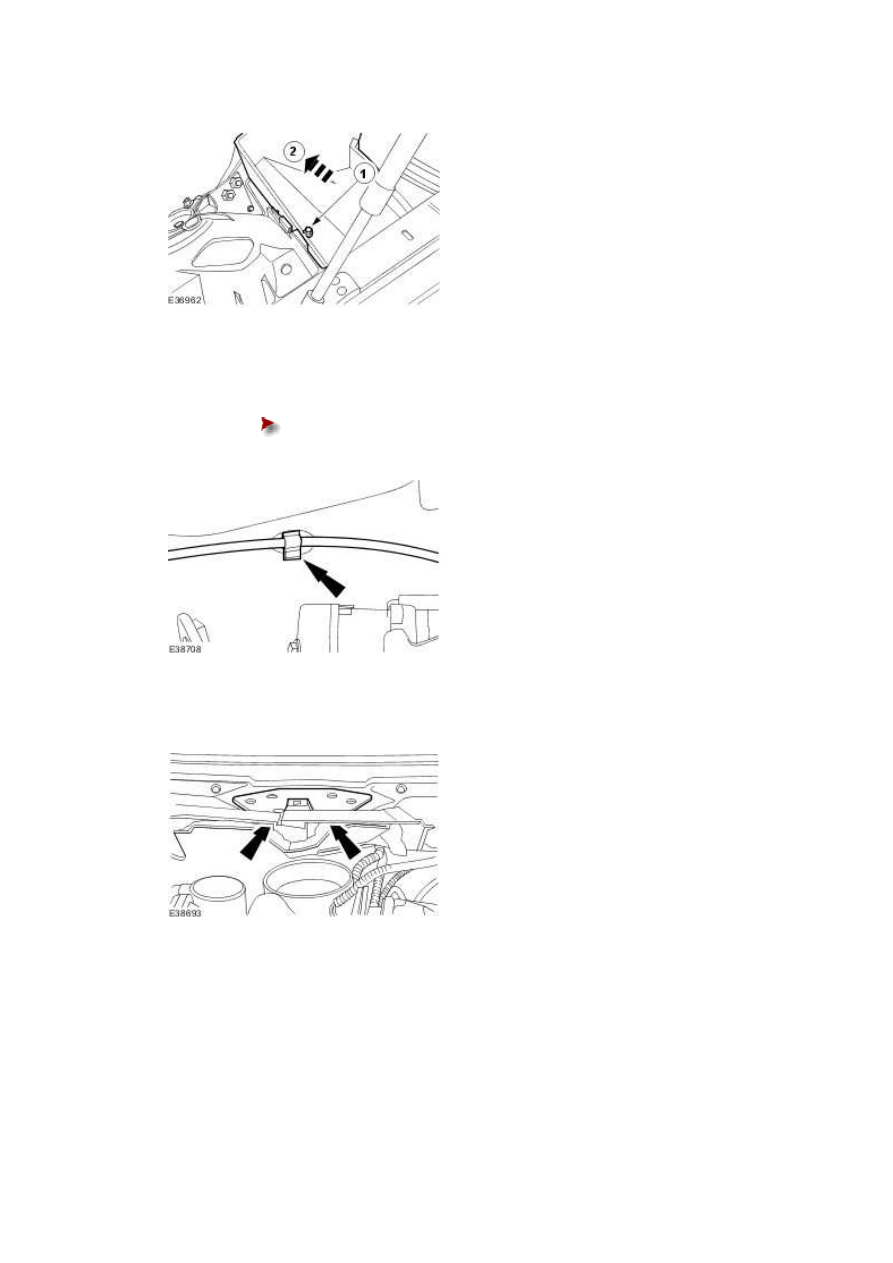

Detach the engine compartment outer panel.



1) Remove the engine compartment outer panel retaining bolt.





2) Detach the engine compartment outer panel.











13 . Remove the engine compartment outer panel.





Detach the hood release cable.

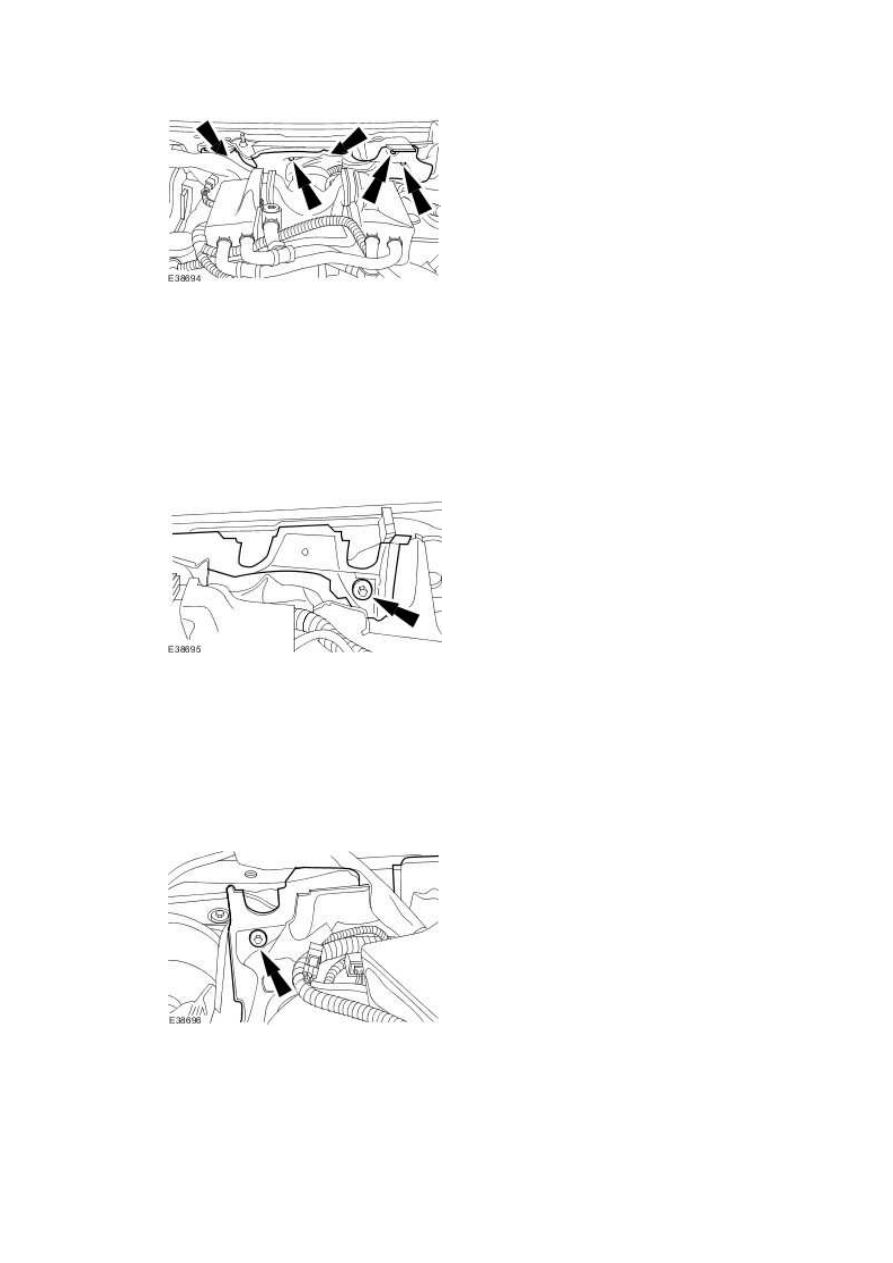

14 . Remove the engine compartment supports spacing plate.







15 . Detach the engine compartment inner panel insulation.

www.







16 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the left-hand engine compartment inner panel.







17 . NOTE:





Left-hand drive vehicles shown, right-hand drive vehicles similar.



Remove the right-hand engine compartment inner panel.

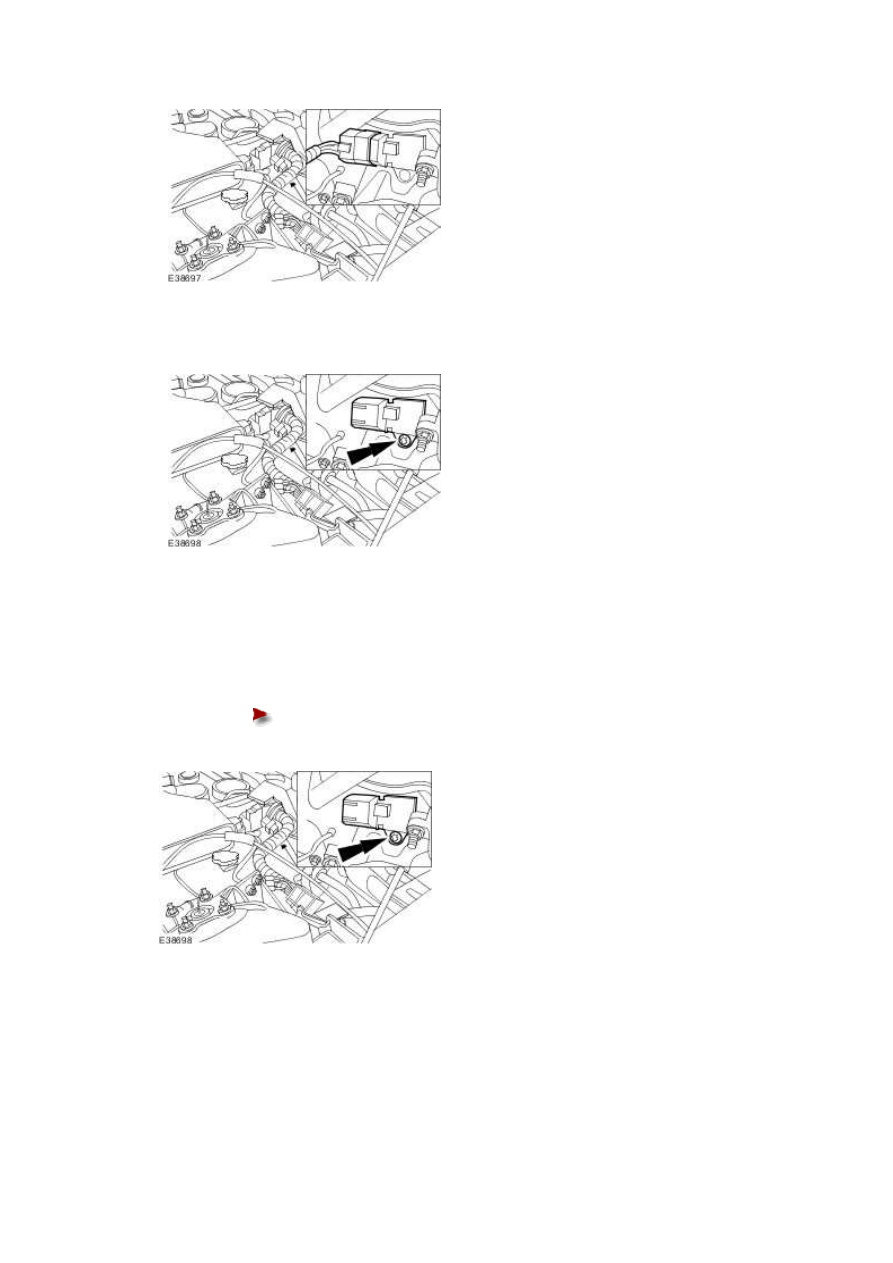

18 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







19 . Remove the MAP sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 25 Nm.
