Jaguar XJ (X350). Manual - part 957

Camshaft Position (CMP) Sensor LH
(18.31.12)

Removal

Vehicles with 3.5L or 4.2L engine without supercharger

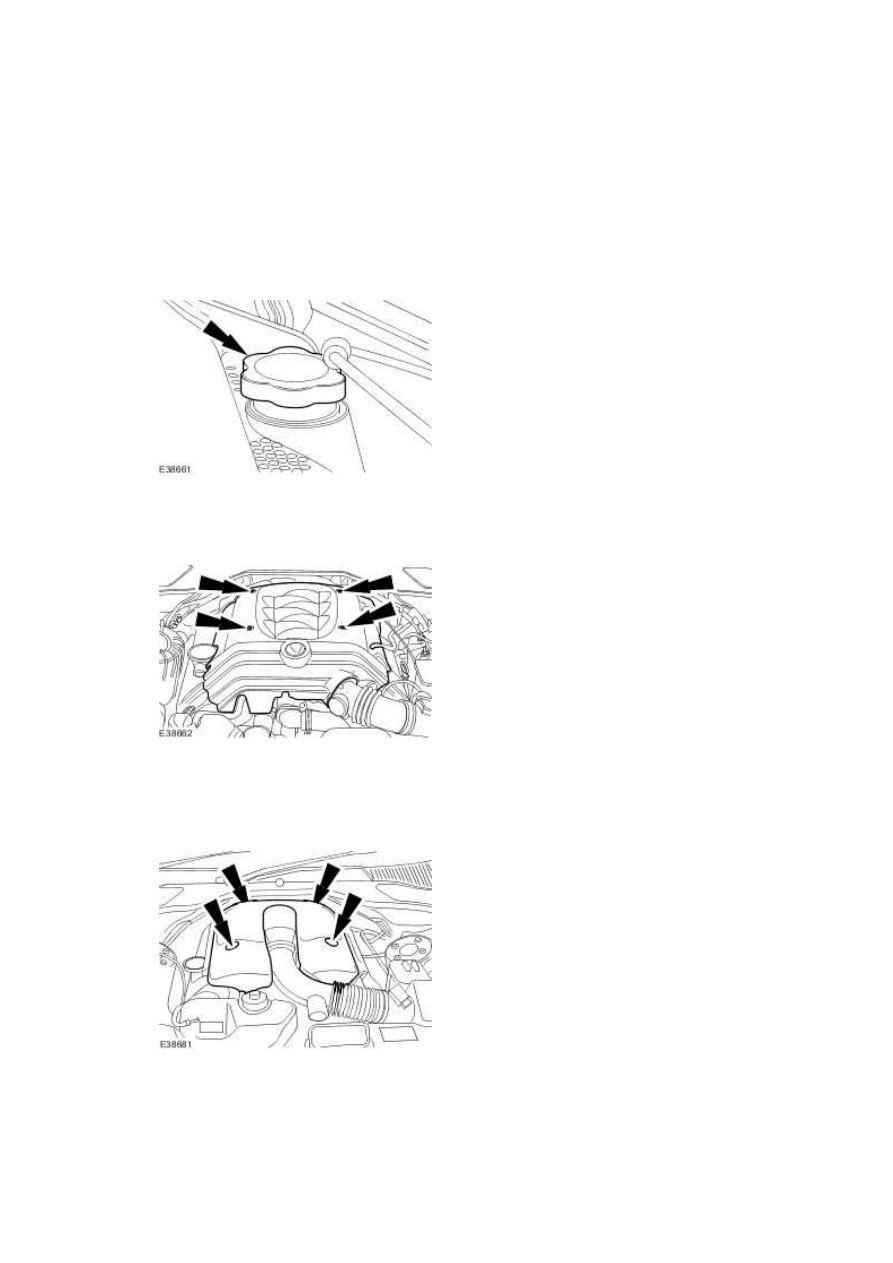

1 . Remove the oil filler cap.







2 . Remove the engine cover.





Vehicles with supercharger



3 . Remove the engine cover.





All vehicles

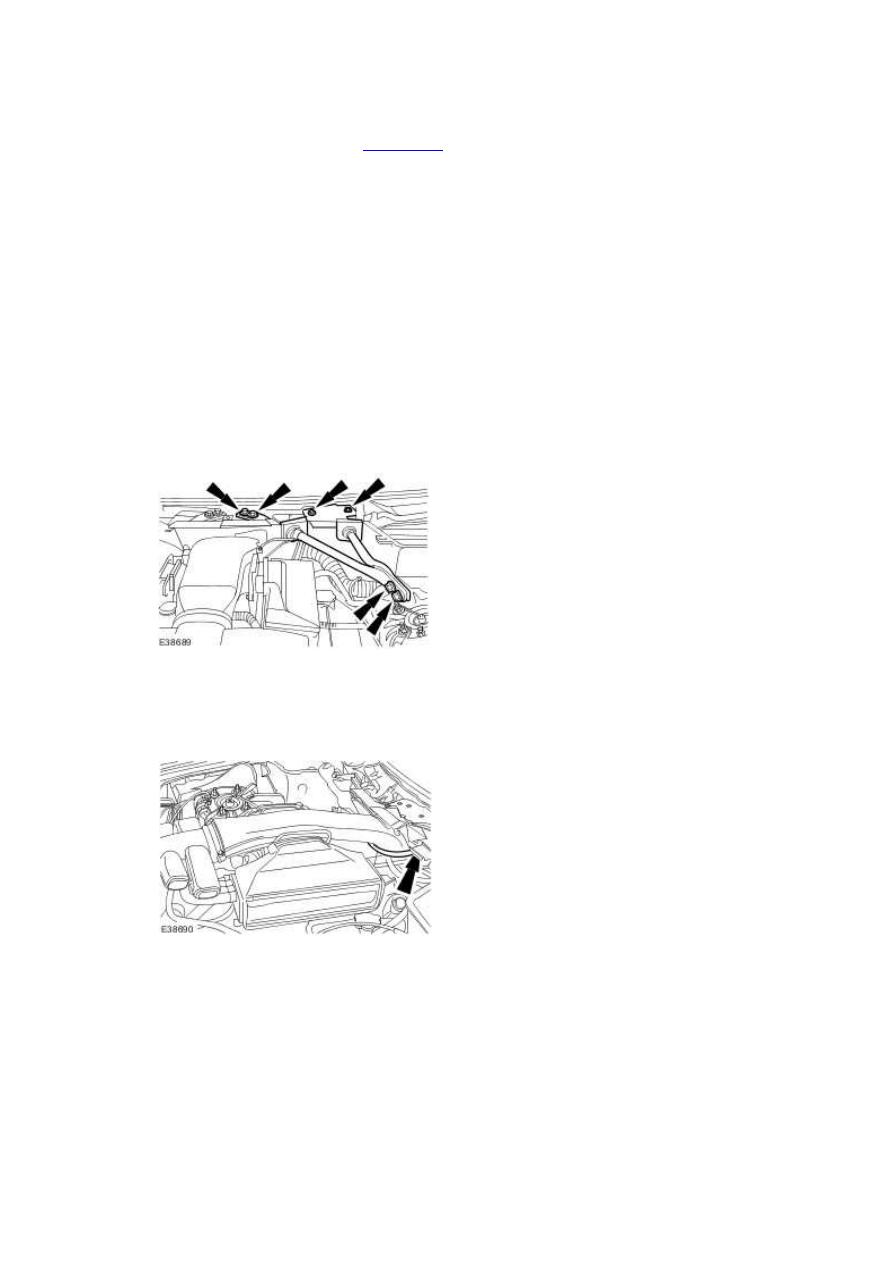

4 . Remove the cowl vent screen. <<501-02>>





5

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment supports.





Vehicles with supercharger

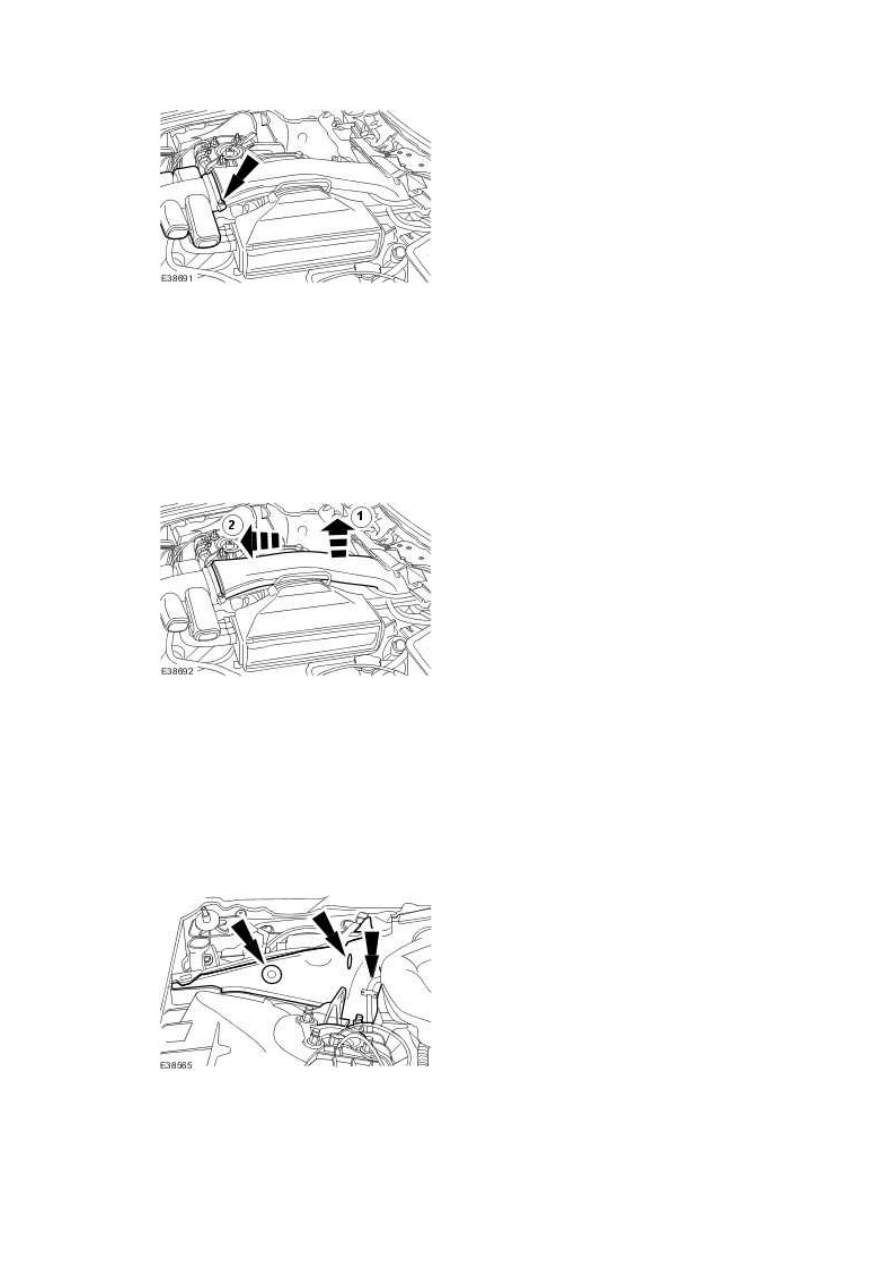

6 . Loosen the throttle body intake pipe retaining clip.







7 . Detach the air filter outlet pipe

www.







8 . Remove the throttle body intake pipe.



1) Detach the throttle body intake pipe.





2) Remove the throttle body intake pipe.









All vehicles



9 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.

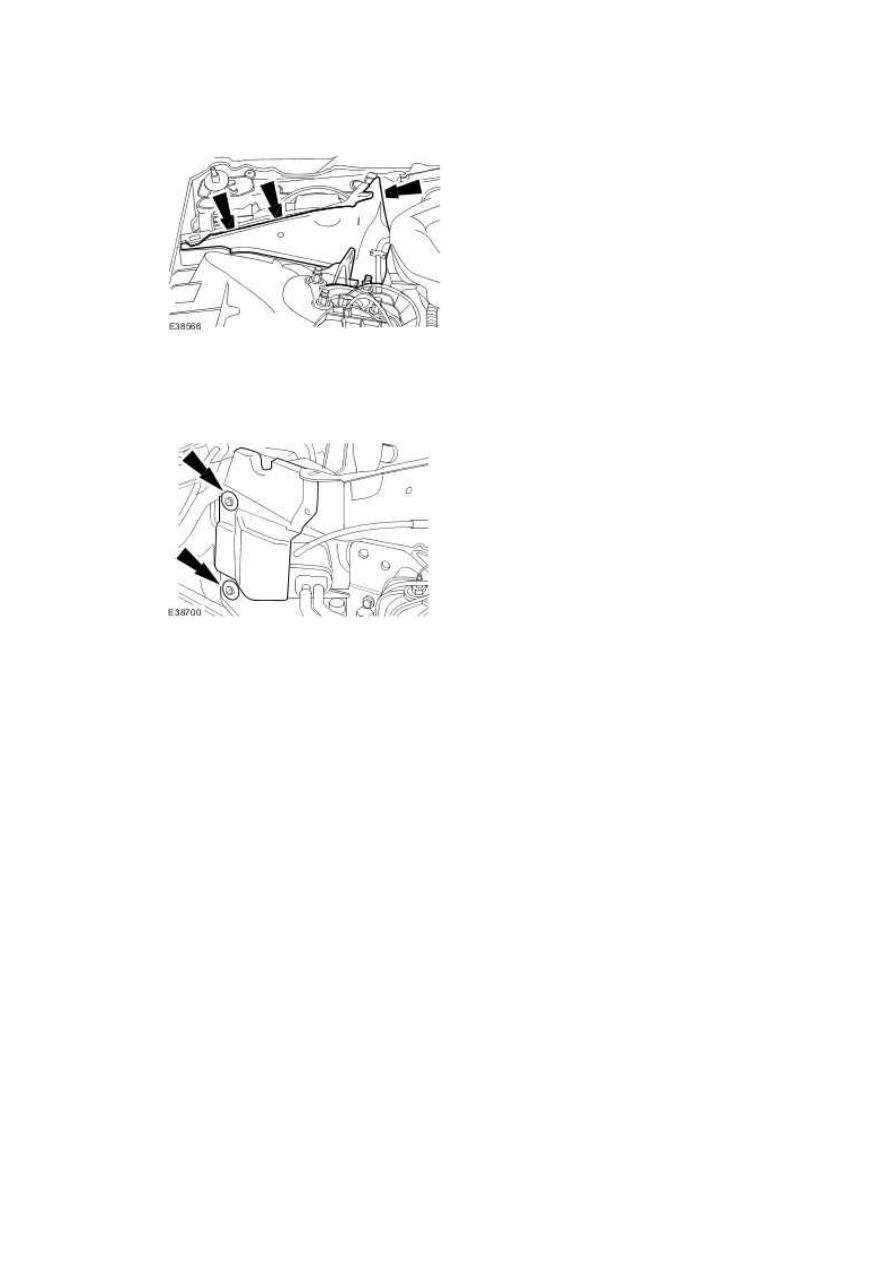

Remove the engine compartment outer panel insulation.





Right-hand drive vehicles



10 . Remove the engine compartment outer panel.





Left-hand drive vehicles



11 . Remove the engine compartment outer access panel.





All vehicles



12 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.
