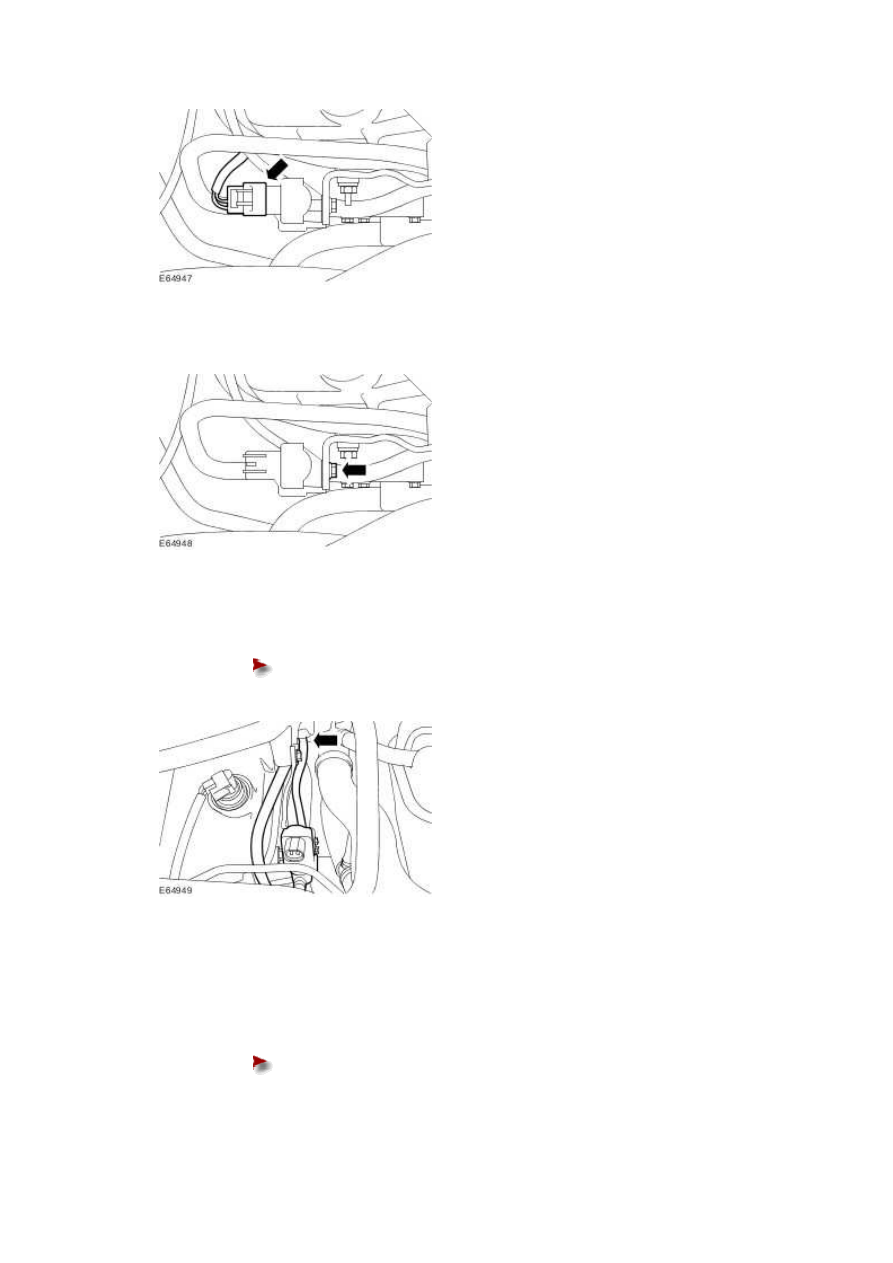

5 . Remove the evaporative emission canister purge valve retaining bolt.

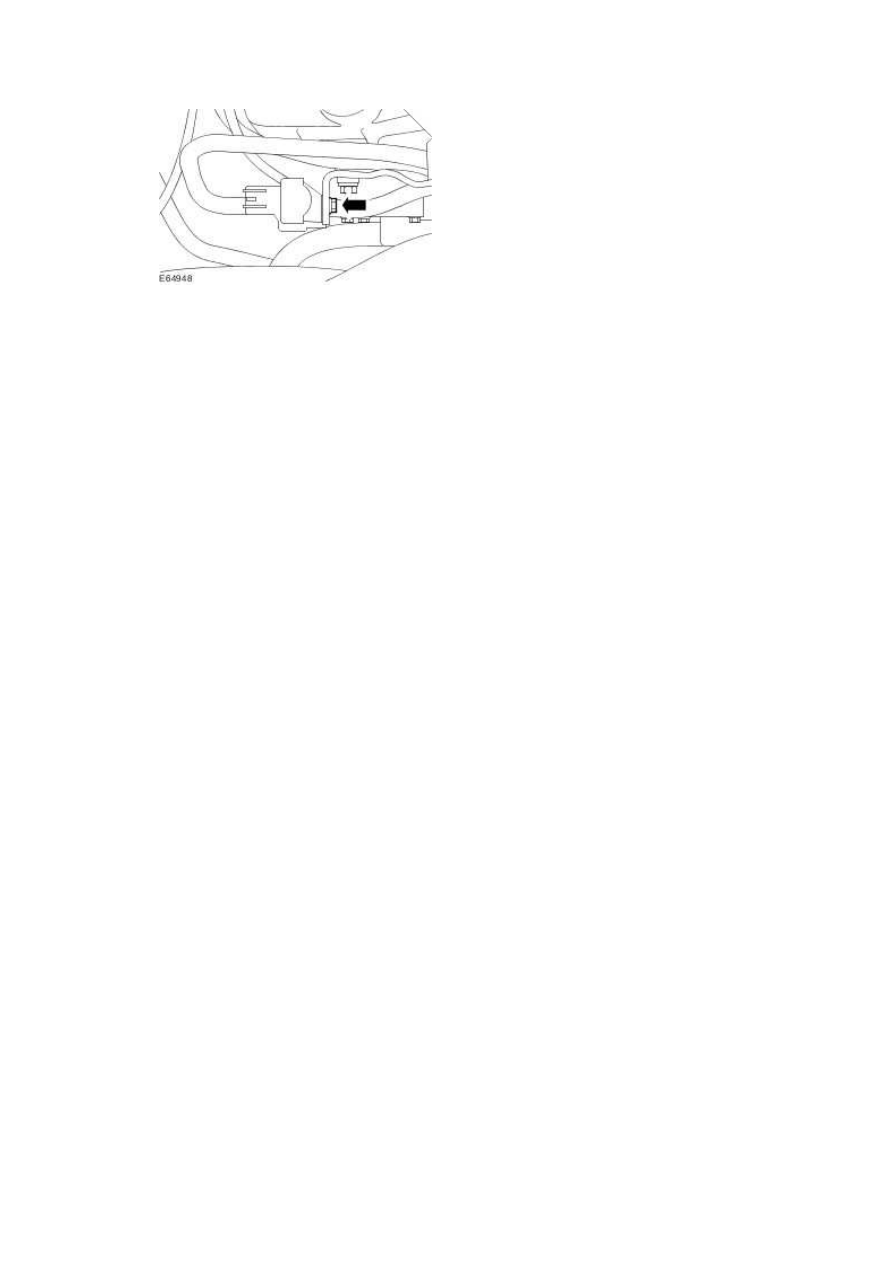

6 . Remove the evaporative emission canister purge valve.





Disconnect the evaporative emission canister purge valve hose.











Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.













www.

Evaporative Emission Canister Purge Valve
- 4.2L SC V8 - AJV8/3.5L NA V8 - AJV8,
VIN Range: G45171->G99999 (17.15.30)

Removal



1

.

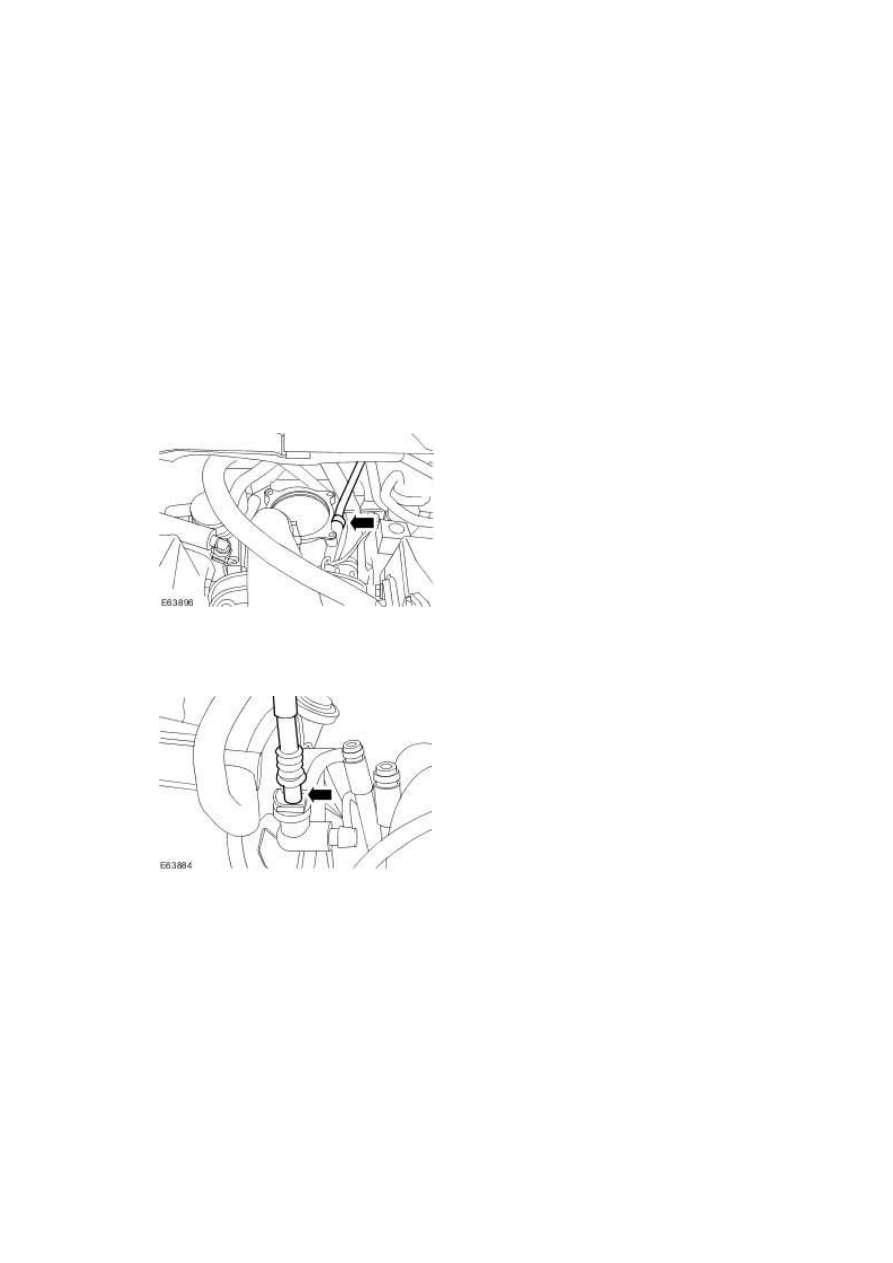

Remove the throttle body.

For additional information, refer to Throttle Body - 4.2L SC V8 - AJV8, VIN Range: G45704-

>G99999 (19.70.04)

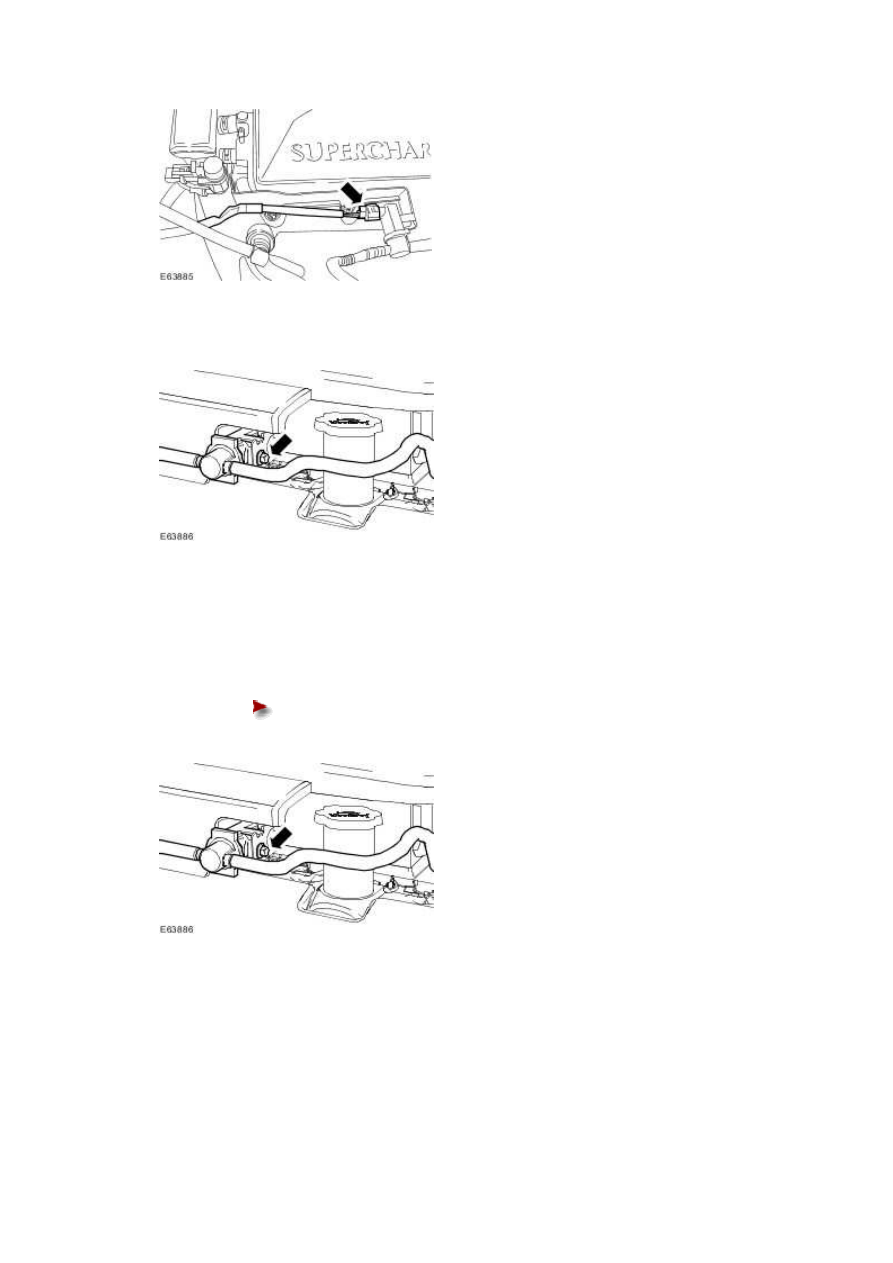

2 . Disconnect the evaporative emission canister purge valve hose.







3 . Disconnect the evaporative emission canister purge valve hose.







4 . Disconnect the evaporative emission canister purge valve electrical connector.







5 . Remove the evaporative emission canister purge valve.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.
