20 .

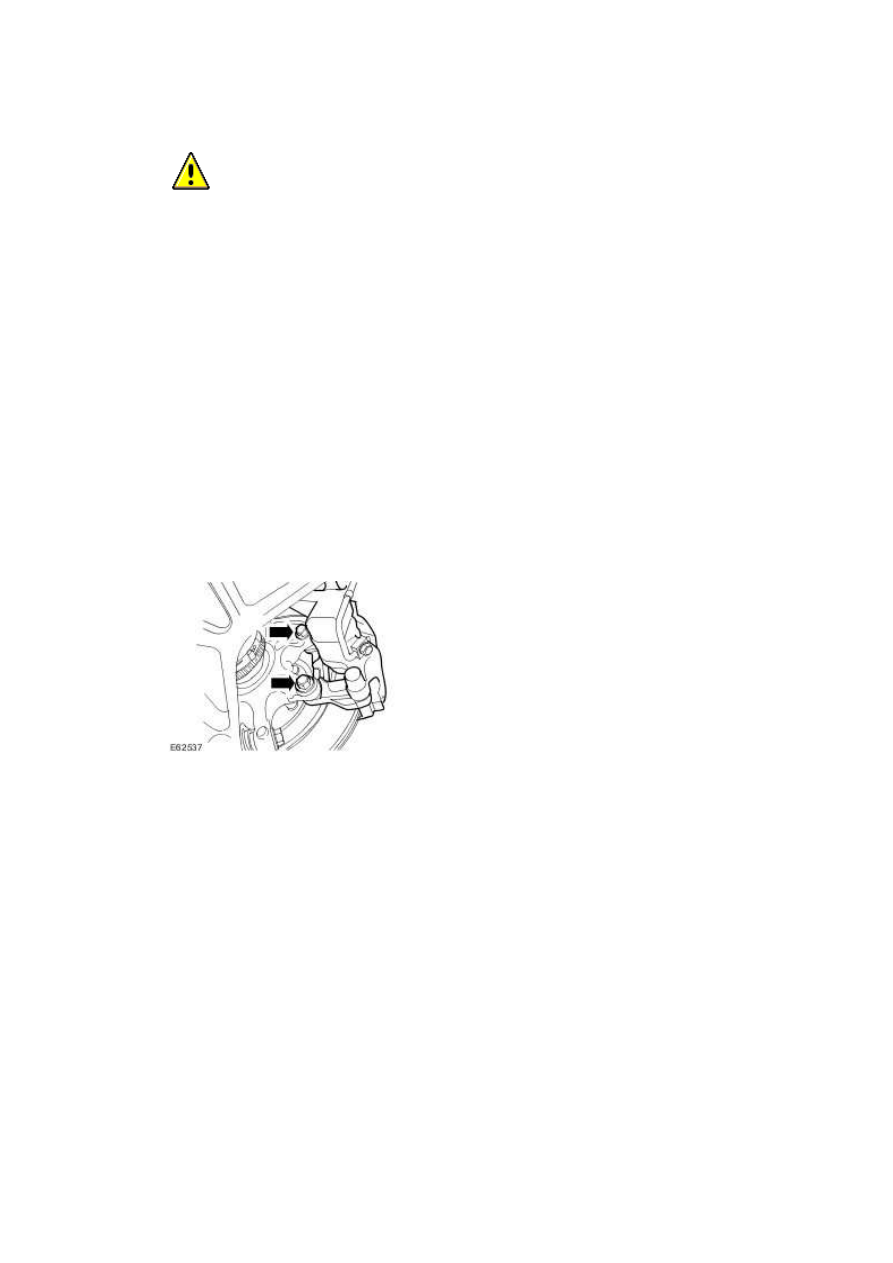

  CAUTION: The brake caliper must be supported at all times.



NOTE:





Left-hand shown, right-hand similar.



NOTE:





Remove and discard the securing tie strap.



NOTE:





Install new brake caliper anchor plate retaining bolts.



Attach the brake caliper and anchor plate.







21 . Install the rear wheels and tires.

For additional information, refer to Wheel and Tire (74.20.05)





22 . Lower the vehicle.





23 . Fill the fuel tank with fuel.







Evaporative Emission Canister Purge Valve
- VIN Range: G00442->G45703 (17.15.30)

Removal



1 . Raise and support the vehicle. <<100-02>>





2 . Remove the left-hand front wheel and tire. <<204-04>>





3 . Remove the left-hand front fender splash shield. <<501-02>>





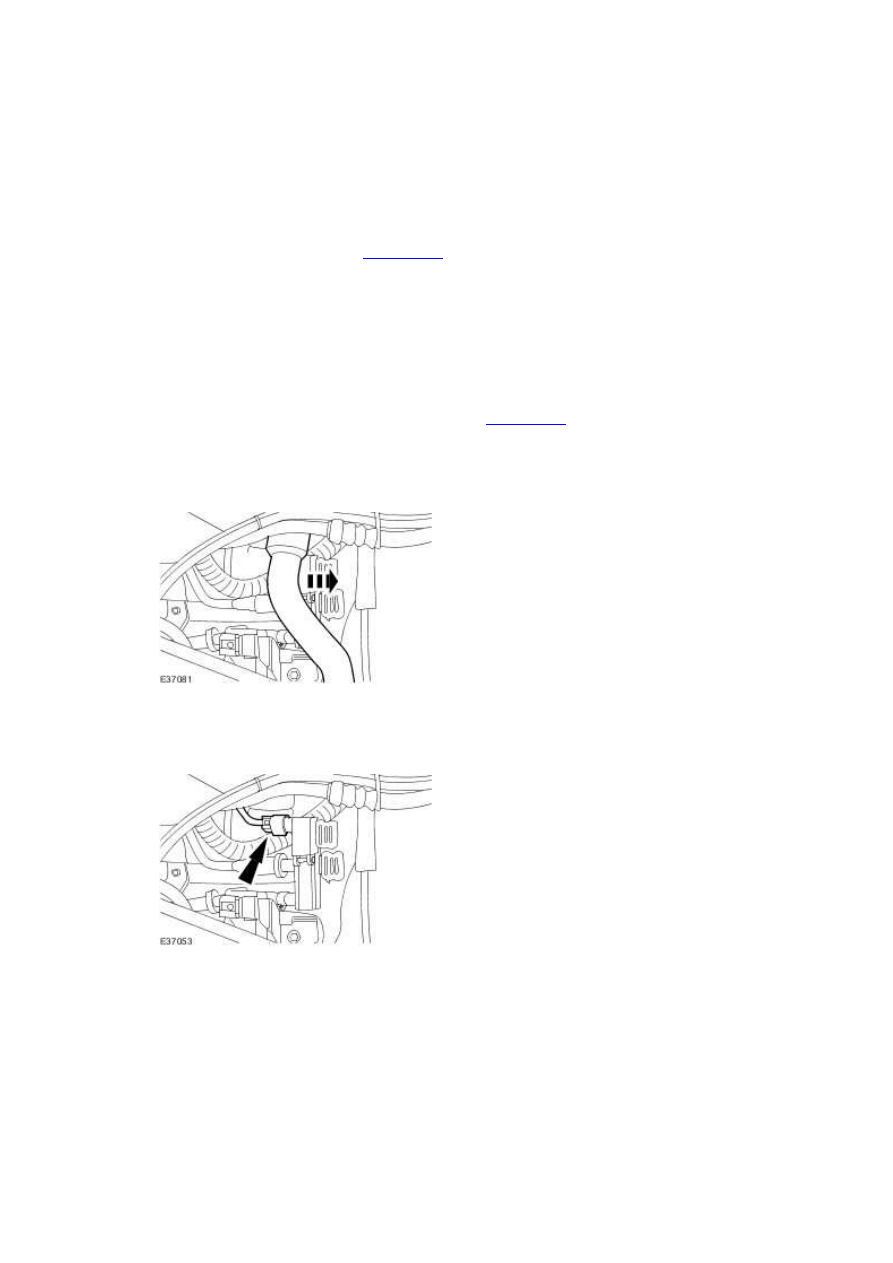

4 . Remove the bulkhead drain tube.







5 . Disconnect the evaporative emission canister purge valve electrical connector.

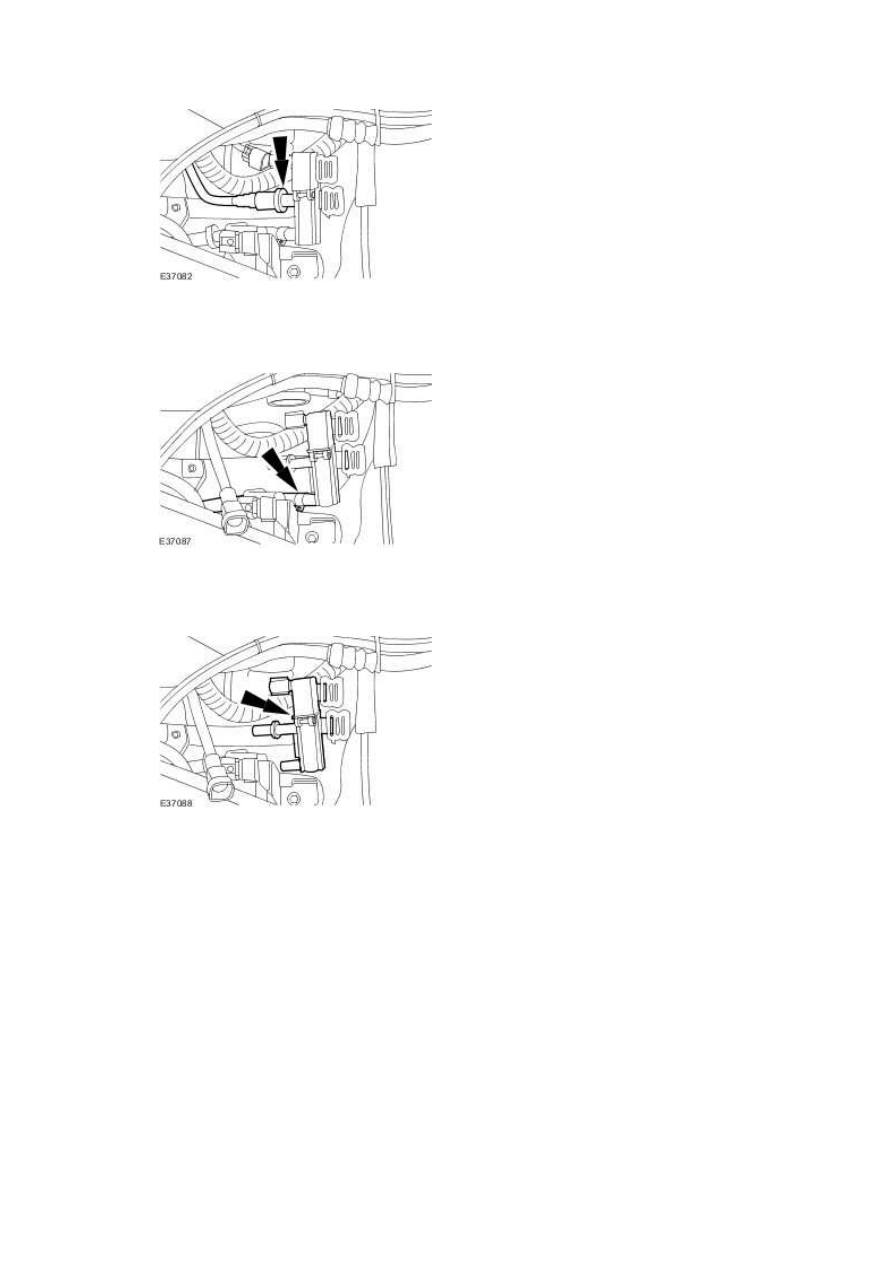

6 . Disconnect the evaporative emission canister purge valve outlet hose.

www.







7 . Disconnect the evaporative emission canister purge valve inlet hose.







8 . Remove the evaporative emission canister purge valve.







Installation



1 . To install, reverse the removal procedure.







Evaporative Emission Canister Purge Valve
- 3.0L NA V6 - AJ27, VIN Range: G45704-
>G99999 (17.15.30)

Removal

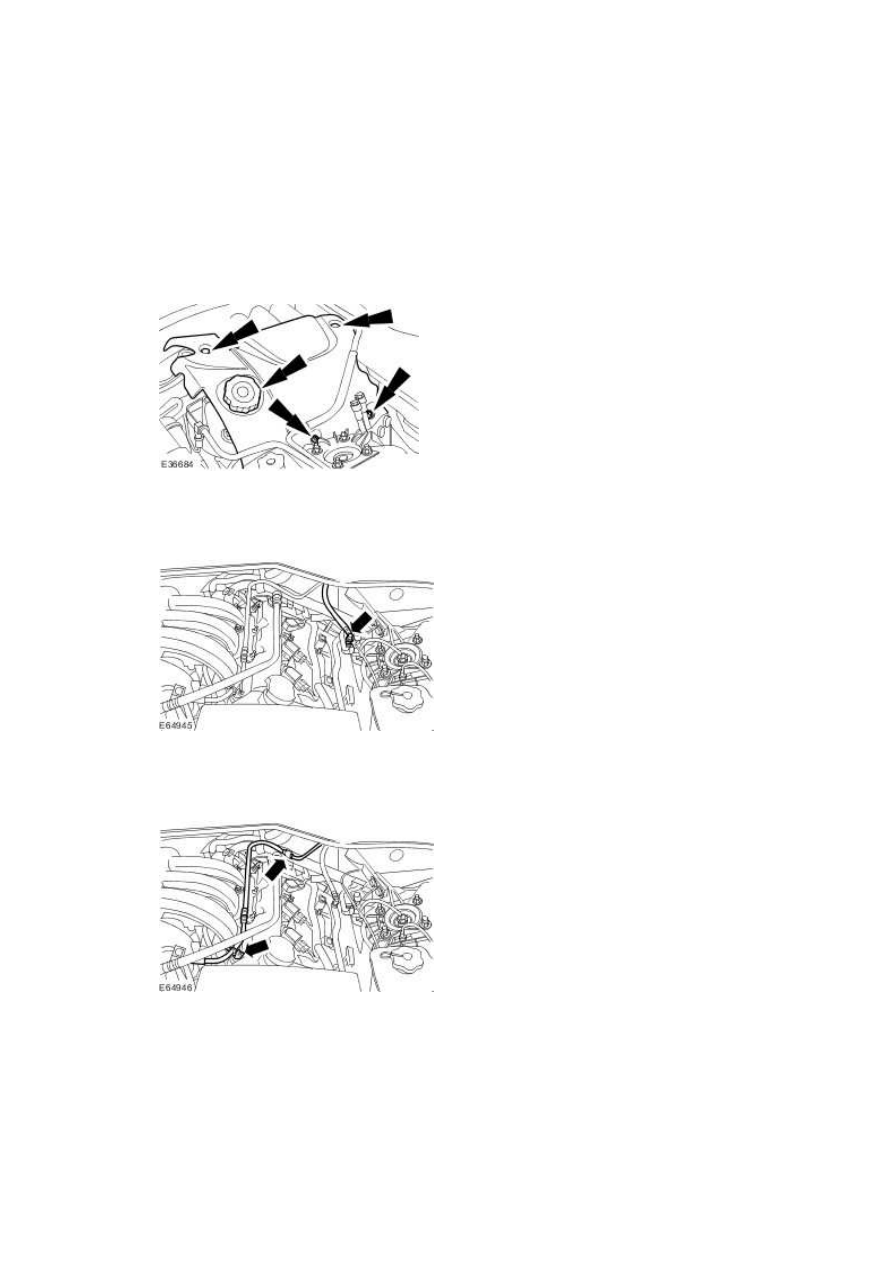

1 . Remove the engine cover.







2 . Disconnect the evaporative emission canister purge valve hose.







3 . Detach the evaporative emission canister purge valve hose.







4 . Disconnect the evaporative emission canister purge valve electrical connector.
