Jaguar XJ (X350). Manual - part 823

Installation



1 . To install, reverse the removal procedure.





Tighten to 8 Nm.

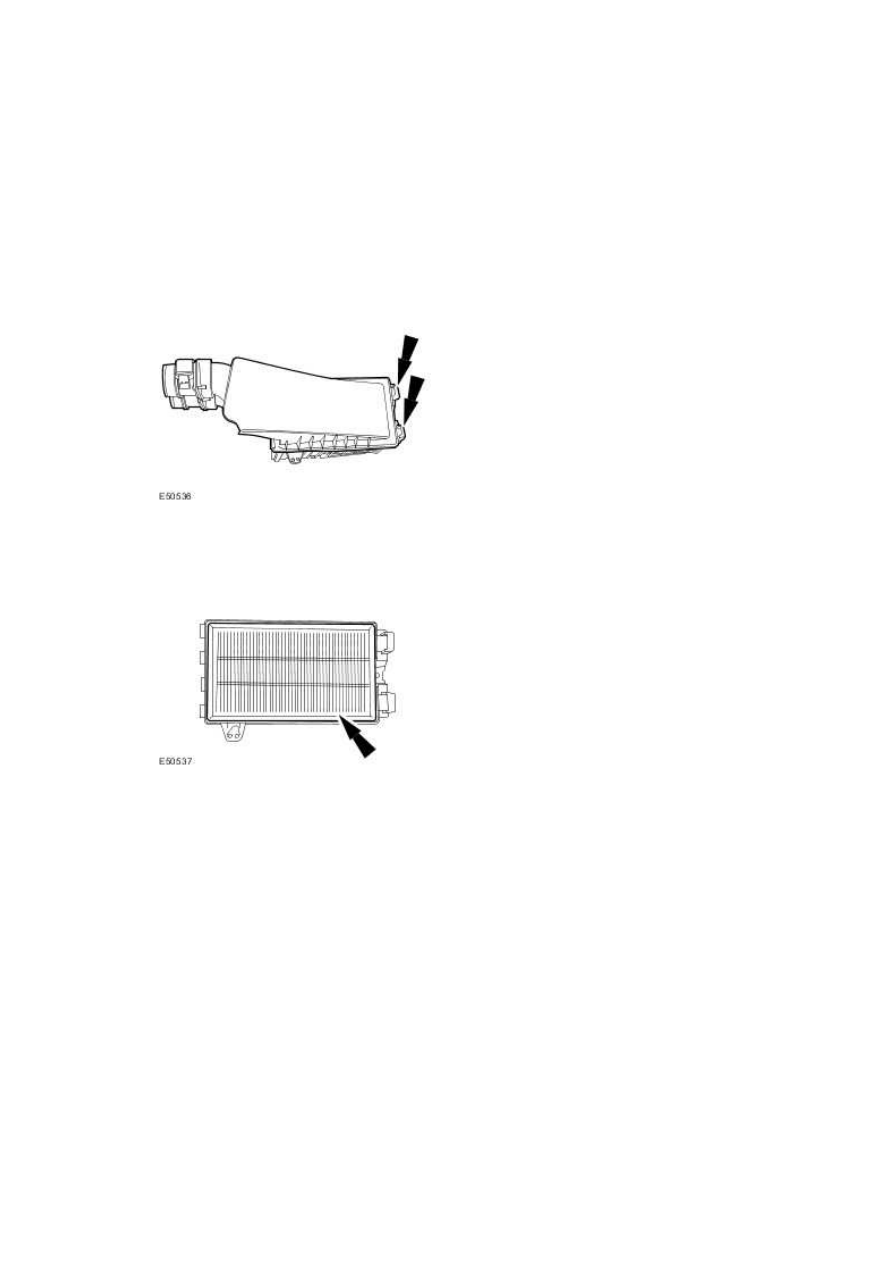

Air Cleaner Element (19.10.08)

Removal

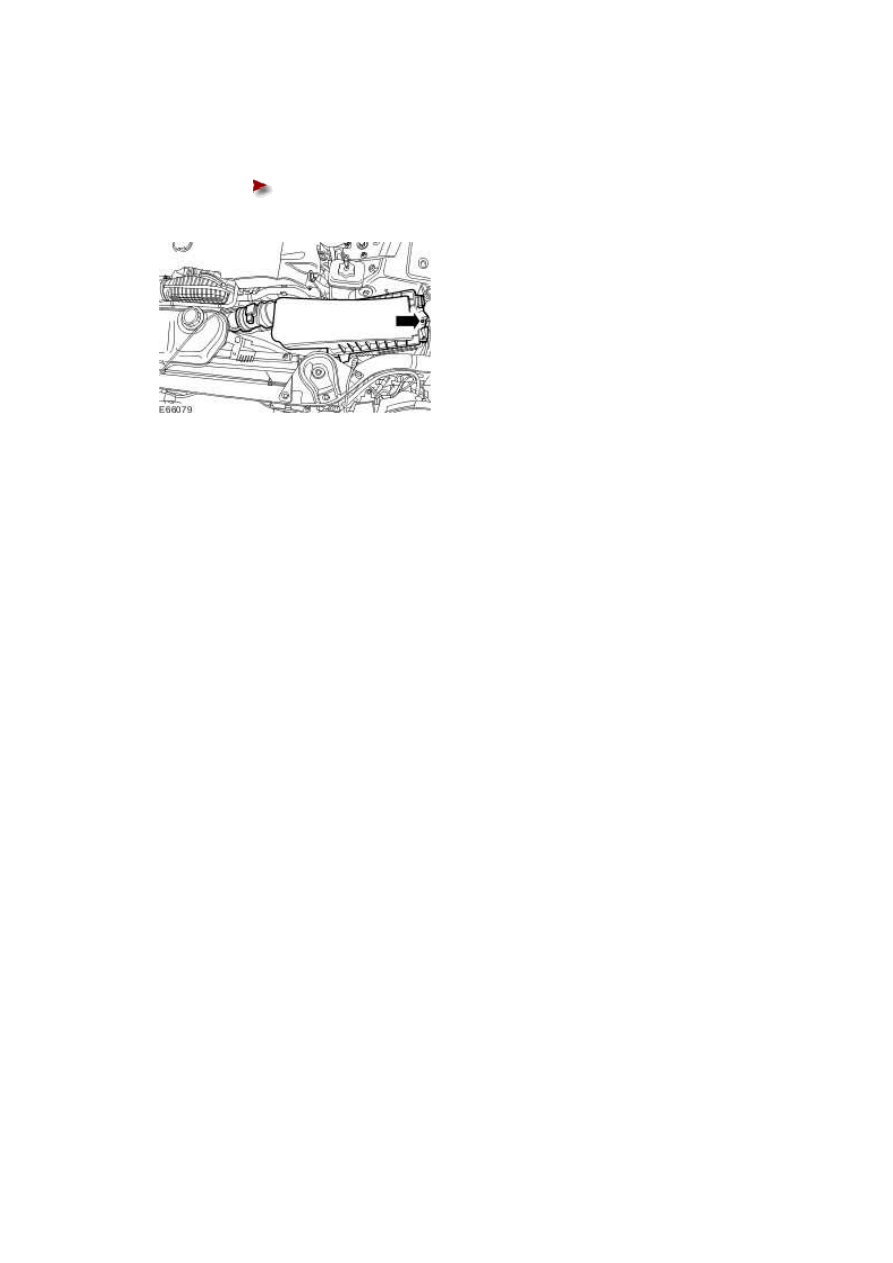

1 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





2 . Remove the air cleaner cover.







3 . Remove the air cleaner element.







Installation



1 . To install, reverse the removal procedure.







www.

Charge Air Cooler



1
.

The charge air cooler is removed as part of the radiator assembly and can be serviced
separately.
For additional information, refer to







303-13 : Evaorative Emissions





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Evaporative emission canister carrier bolts  7

—   62
