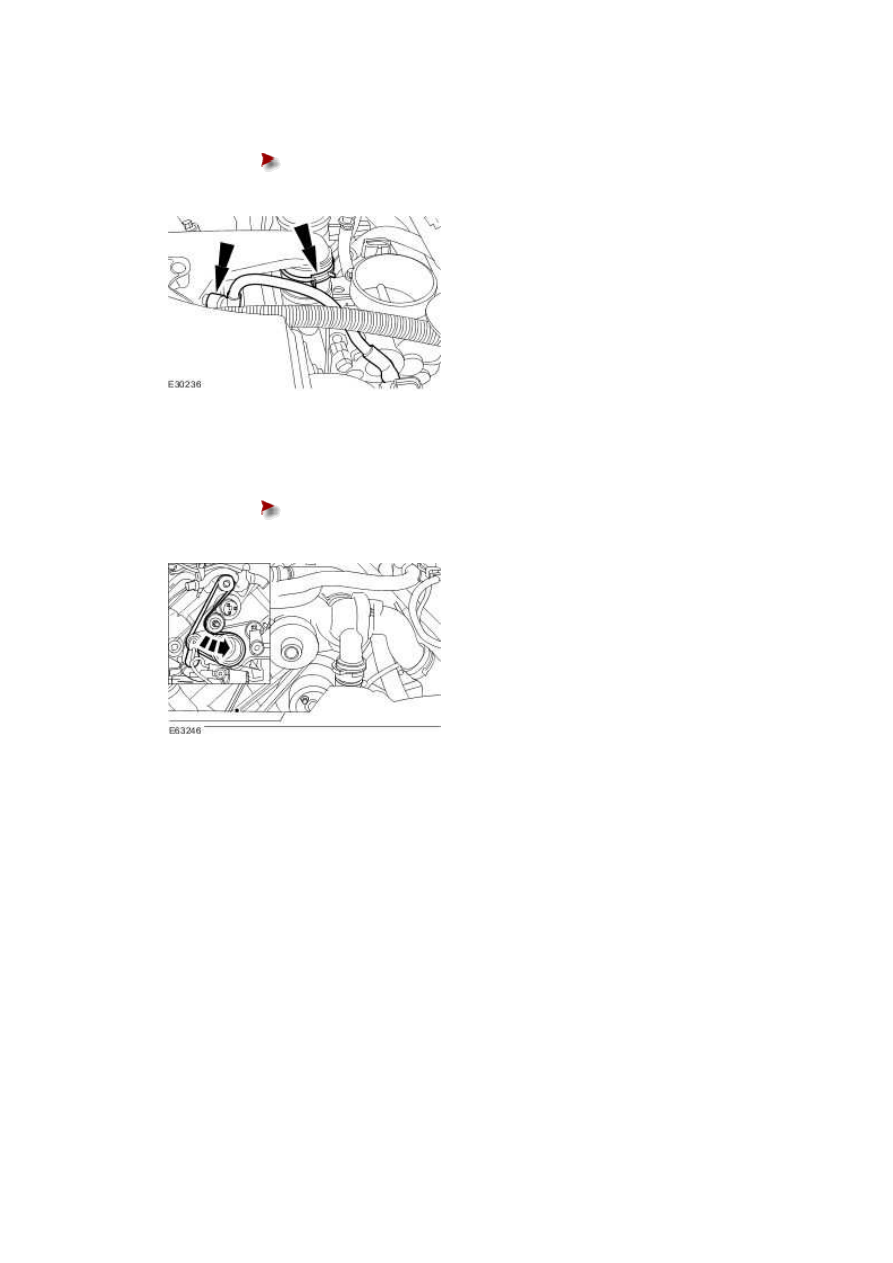

26 . Attach the hoses.





Reposition the hose retaining clip.











27 . Attach the supercharger belt.





Use a 1/2 inch square drive bar to rotate the supercharger belt tensioner.











28 . Install the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





29 . Install the coolant expansion tank.

For additional information, refer to Coolant Expansion Tank (26.15.01)





30 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)



31 . Carry out the cooling system filling and bleeding procedure.

For additional information, refer to Cooling System Draining, Filling and Bleeding

Supercharger Outlet Pipe (18.50.16)

Installation

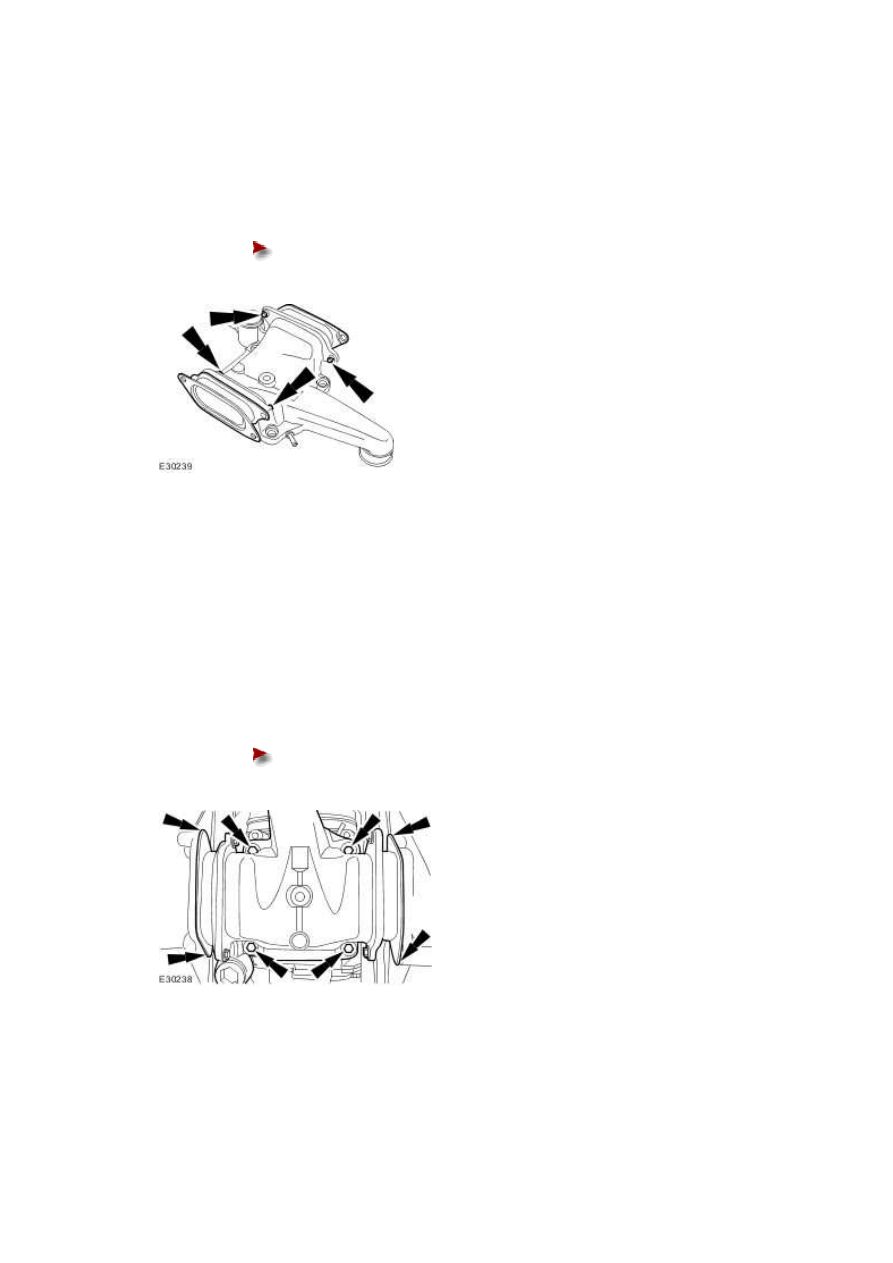

1 . Install new supercharger outlet pipe to charge air cooler ducts.





Tighten to 8 Nm.











2 . Install a new supercharger outlet pipe gasket.





3 . Install new seals to the supercharger outlet pipe retaining bolts.





4 . Install the supercharger outlet pipe.





Tighten to 9 Nm.

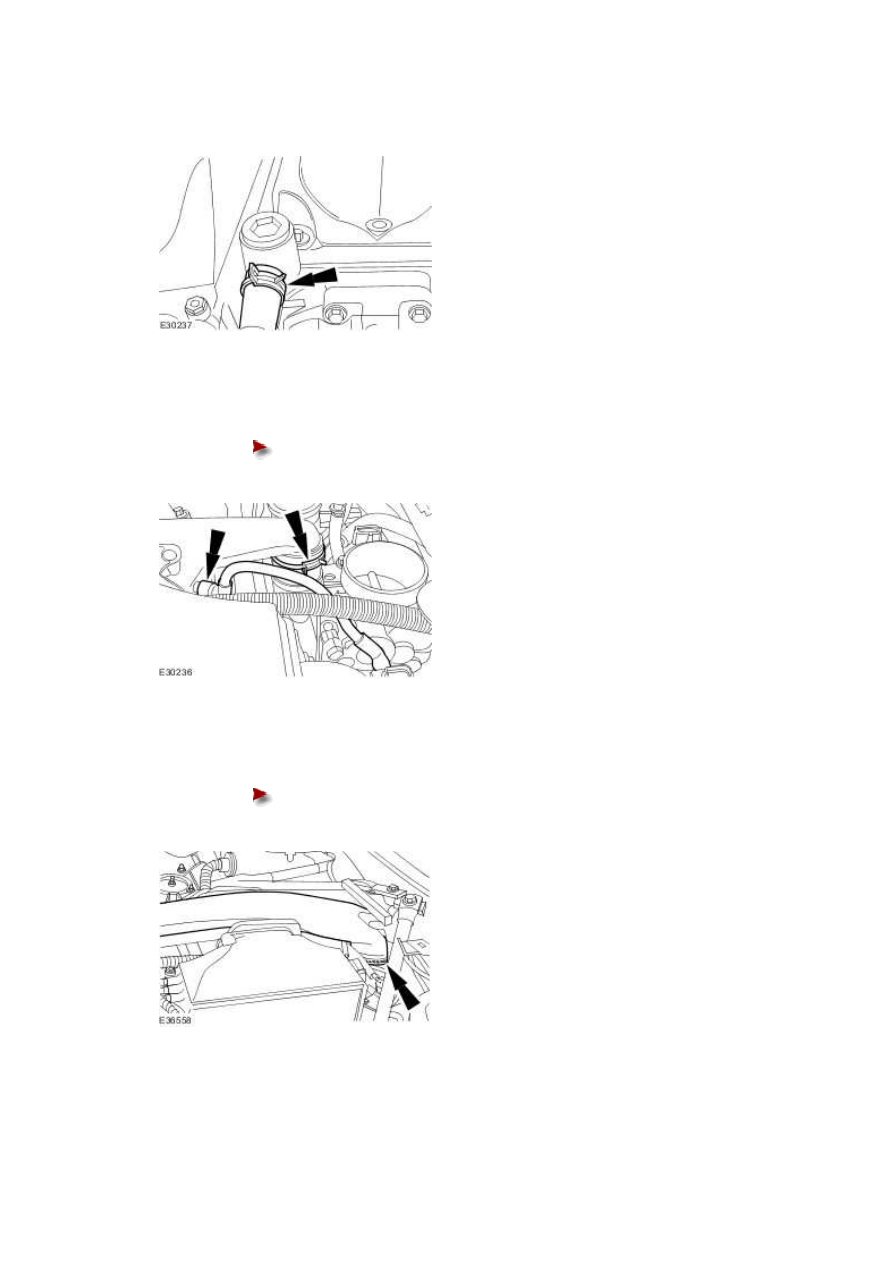

5 . NOTE:





Remove the sealing caps from the coolant ports.

www.



Attach the supercharger outlet pipe coolant hose.







6 . Attach the hoses.





Reposition the hose retaining clip.











7 . Install the throttle body intake pipe.





Tighten to 5 Nm.











8 . Install the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





9 . Install the cowl vent screen. <<501-02>>





10 . Connect the battery ground cable. <<414-01>>





11 . Check and top up the coolant expansion tank.
