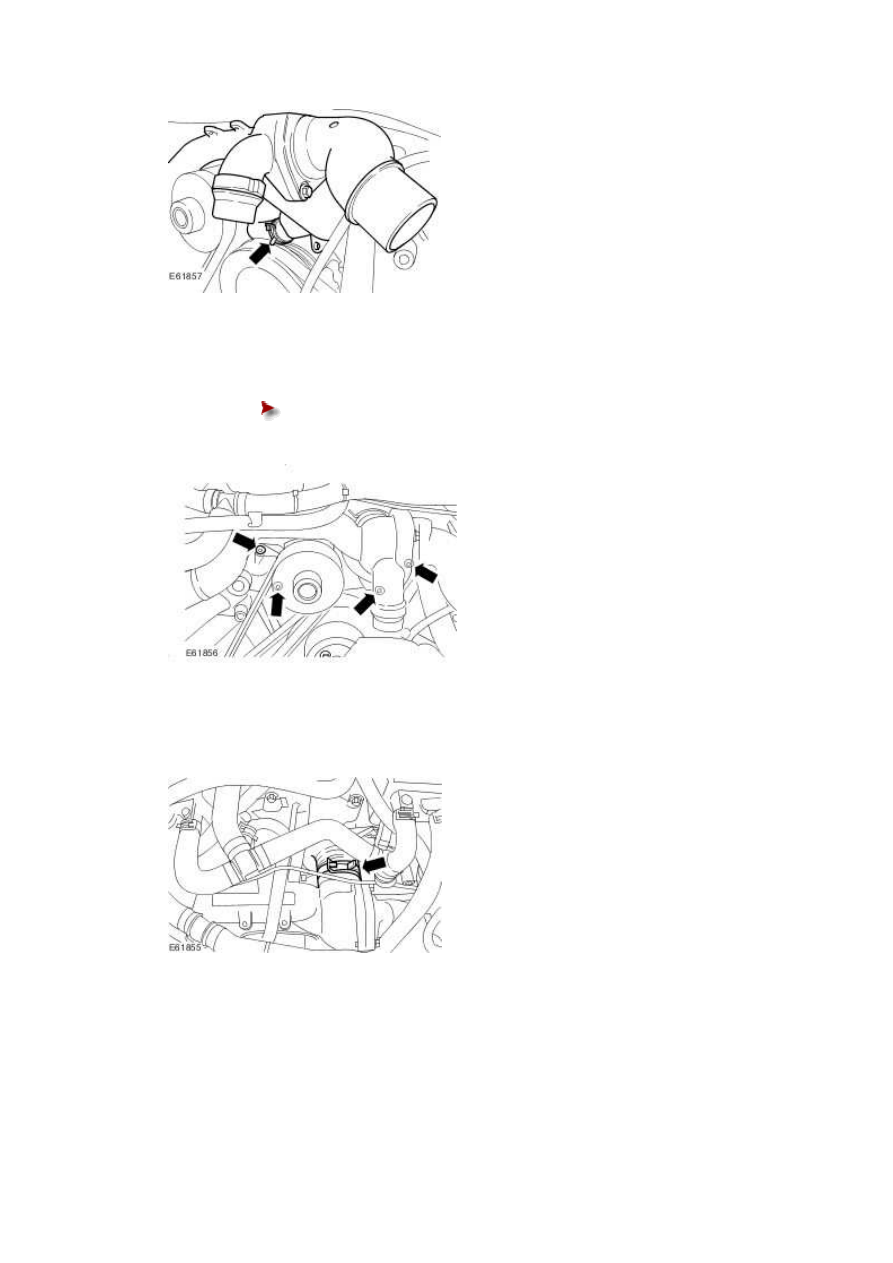

13 . Attach the coolant assembly.





Tighten to 10 Nm.











14 . Connect the coolant hose.







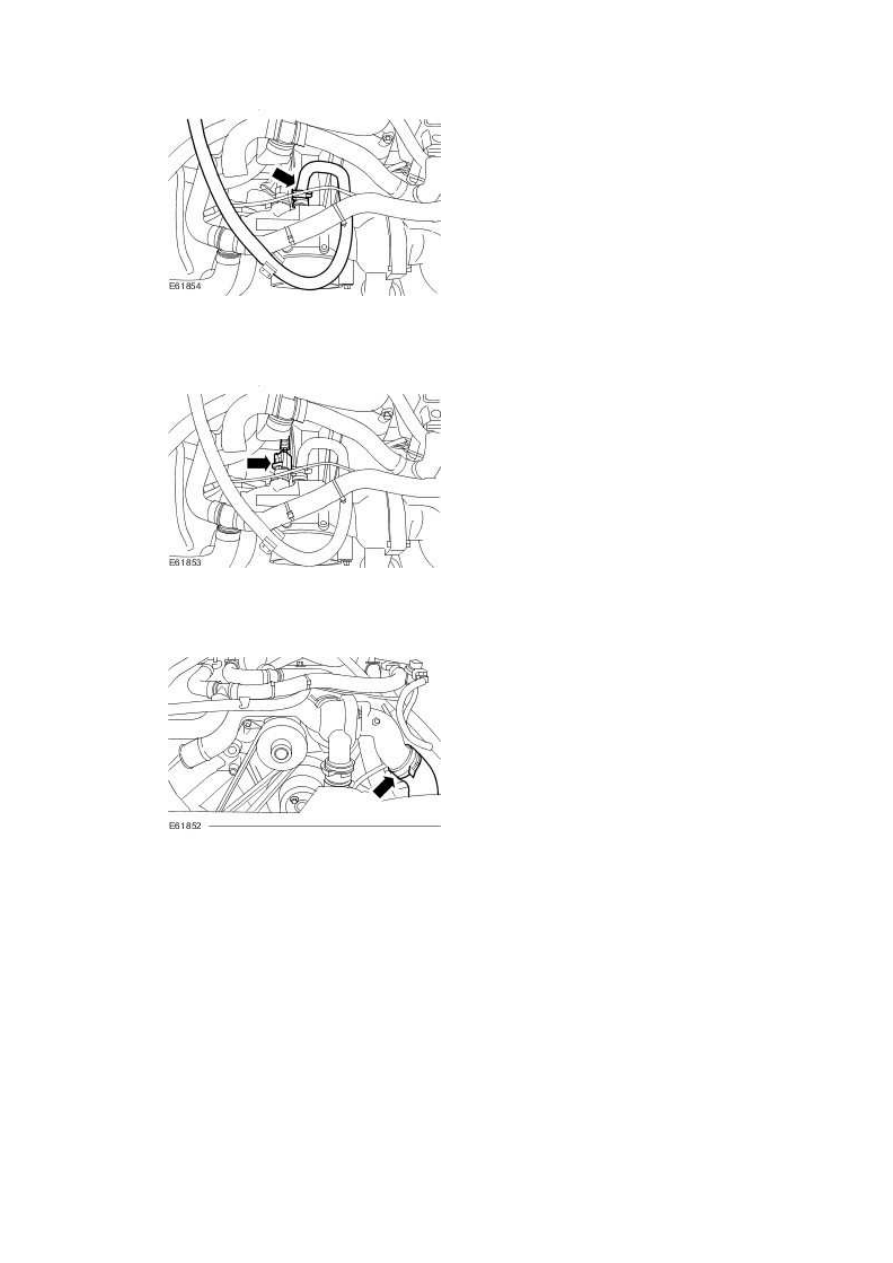

15 . Connect the coolant hose.







16 . Connect the ECT sensor electrical connector.







17 . Connect the coolant hose.







18 . Connect the coolant hose.

www.







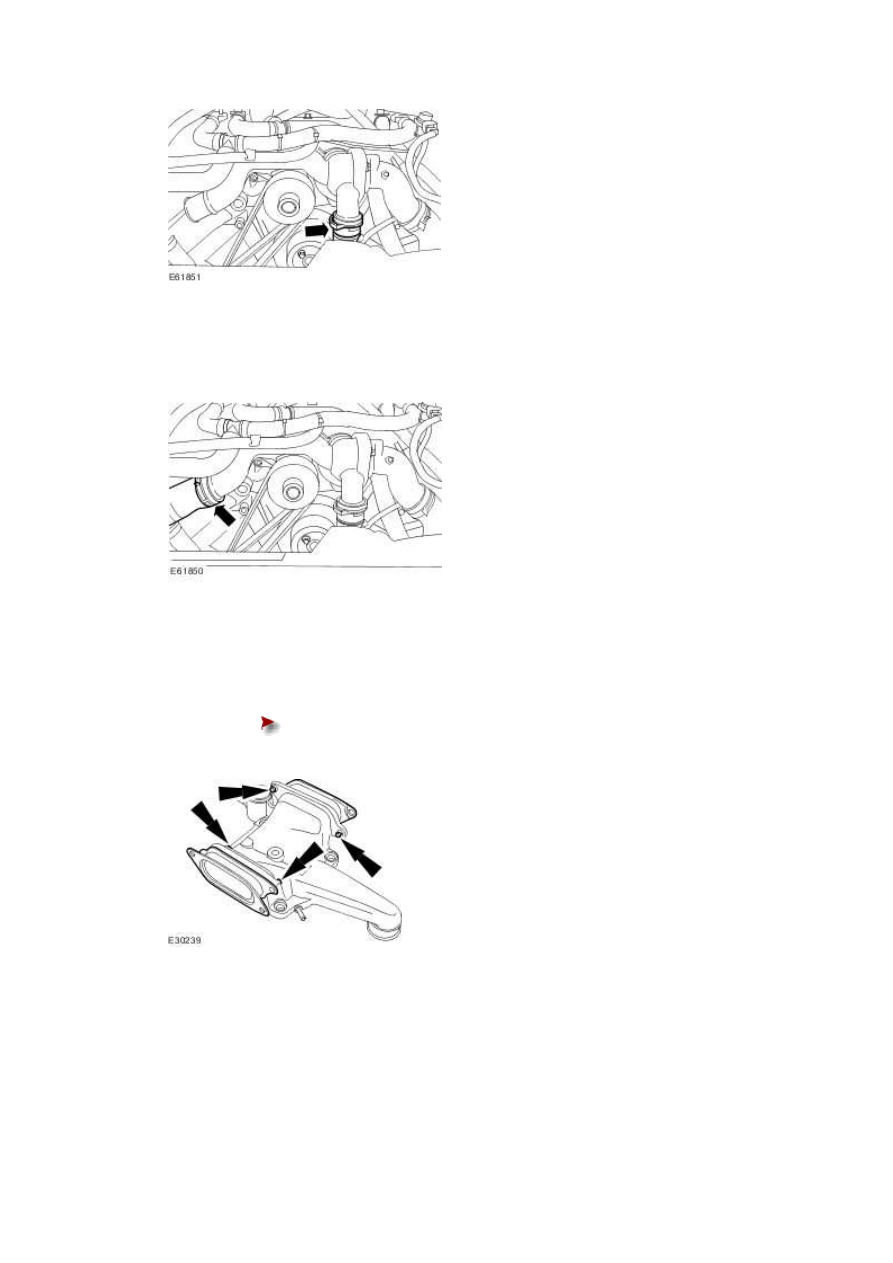

19 . Connect the coolant hose.







20 . Install new supercharger outlet pipe to charge air coolers ducts.





Tighten to 8 Nm.











21 . Install a new supercharger outlet pipe gasket.





22 . Install new seals to the supercharger outlet pipe retaining bolts.





23 .

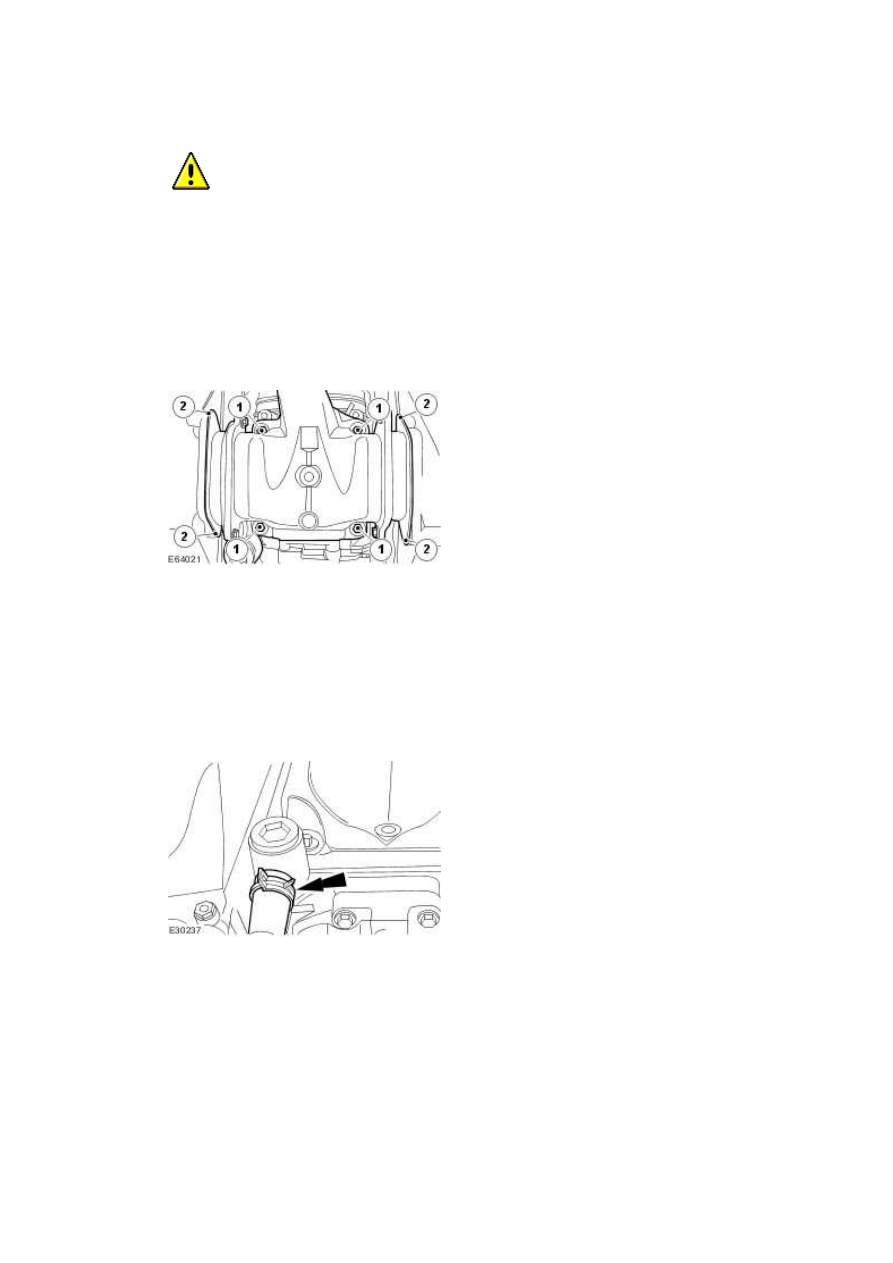

  CAUTION: Make sure no foreign matter enters the supercharger.





Install the supercharger outlet pipe.



1) Tighten the supercharger outlet pipe retaining bolts to 10 Nm.





2) Tighten the charge air cooler ducts retaining bolts to 9 Nm.











24 . NOTE:





Remove the blanking caps.



Attach the supercharger outlet pipe coolant hose.







25

.



Install the throttle body.

For additional information, refer to Throttle Body - 4.2L SC V8 - AJV8, VIN Range: G45704-

>G99999 (19.70.04)
