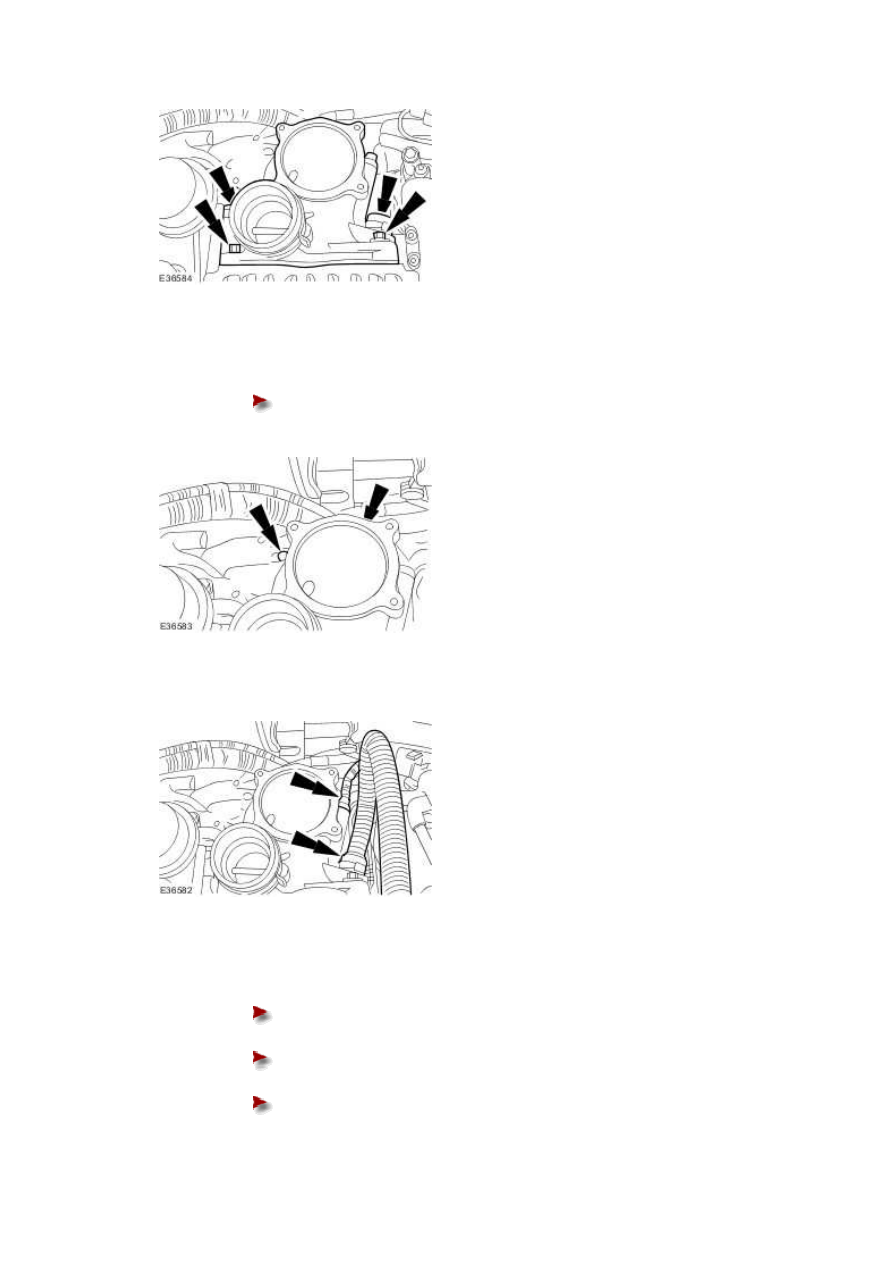

4 . Install the air intake elbow retaining bracket lower retaining bolts.





Tighten to 20 Nm.











5 . Connect the air intake elbow pipes.

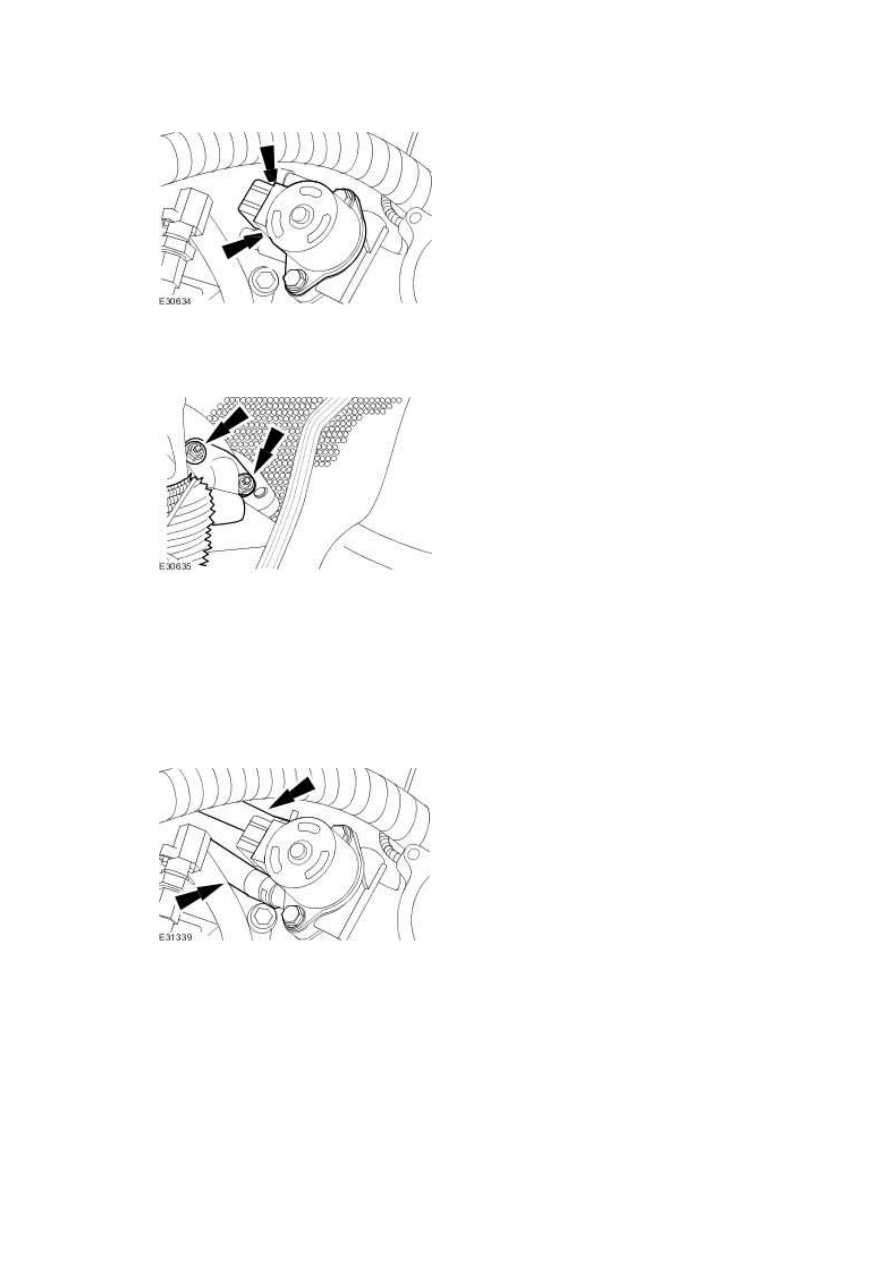

6 . Install the EGR valve and the exhaust manifold to EGR valve tube.





Install a new exhaust manifold to EGR valve tube gasket.







Install a new EGR valve to air intake elbow gasket.







Tighten to 10 Nm.











7 . Tighten to 21 Nm.







8 . NOTE:





Remove the sealing caps from the coolant ports.



Connect the coolant hoses.

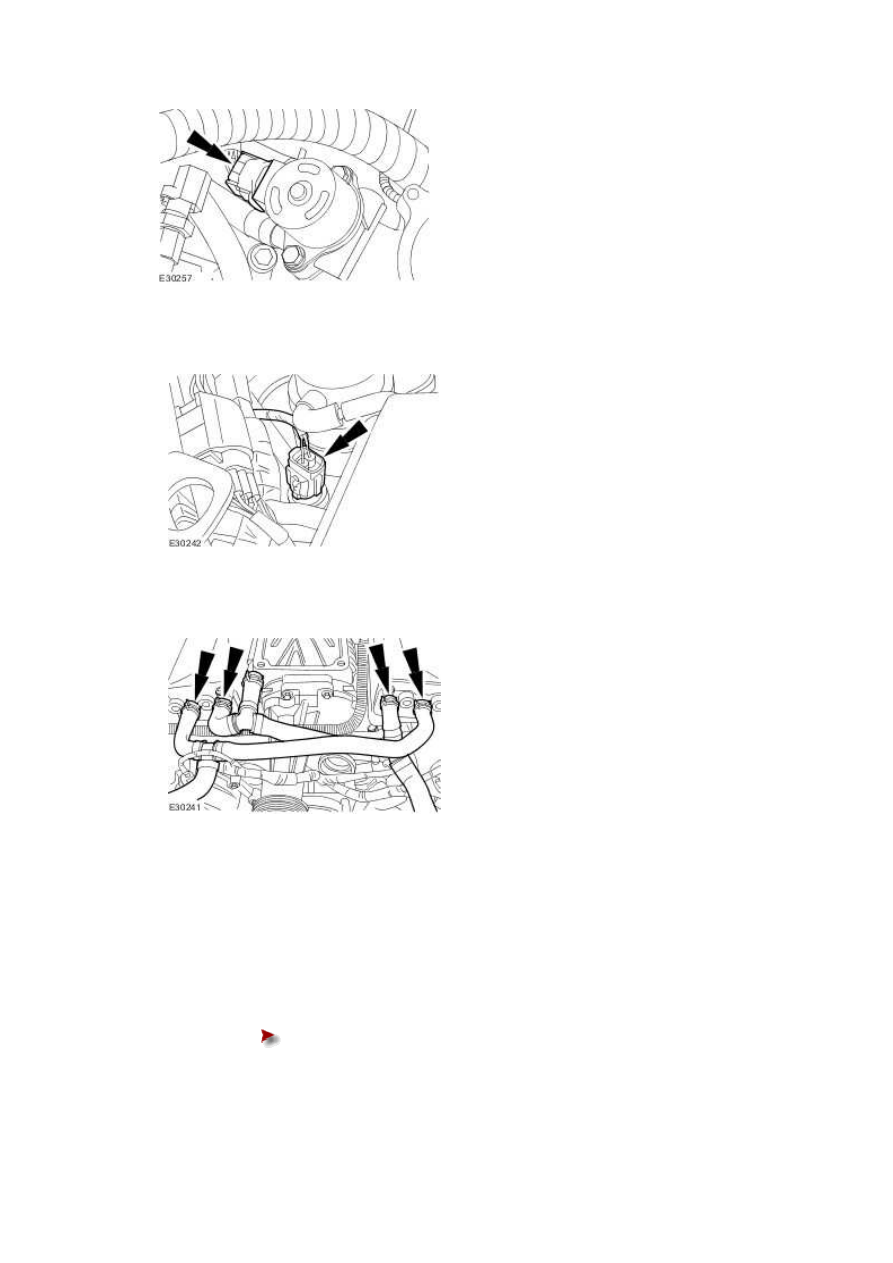

9 . Connect the exhaust gas recirculation (EGR) valve electrical connector.

www.







10 . Connect the IAT sensor electrical connector.







11 . Connect the charge air cooler coolant pipes.

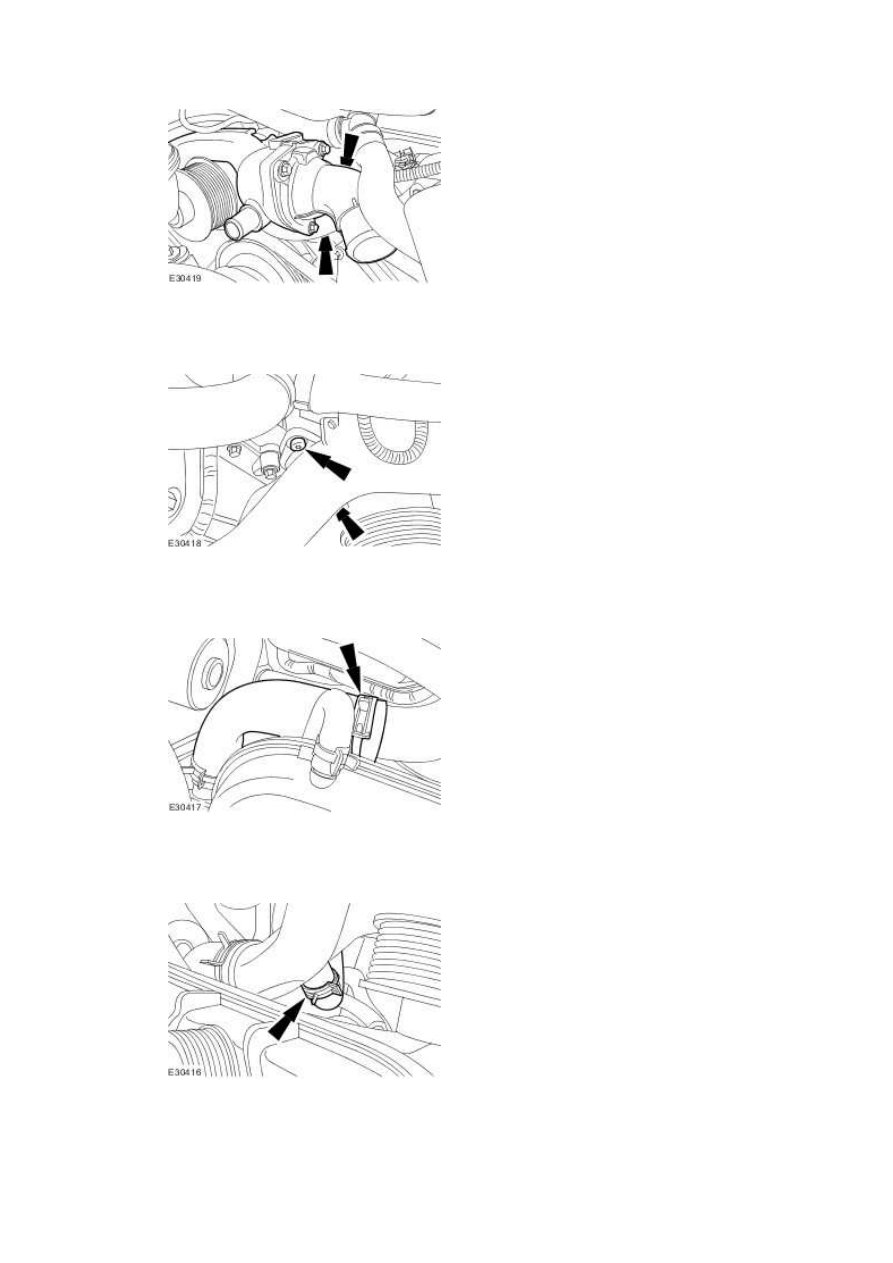

12 . NOTE:





Install new O-ring seals to the thermostat housing.



Install the thermostat housing.





Tighten to 10 Nm.











13 . Tighten to 10 Nm.







14 . Connect the hose.







15 . Connect the hose.
