Jaguar XJ (X350). Manual - part 813

Cleaner Outlet Pipe (19.10.31)

Removal



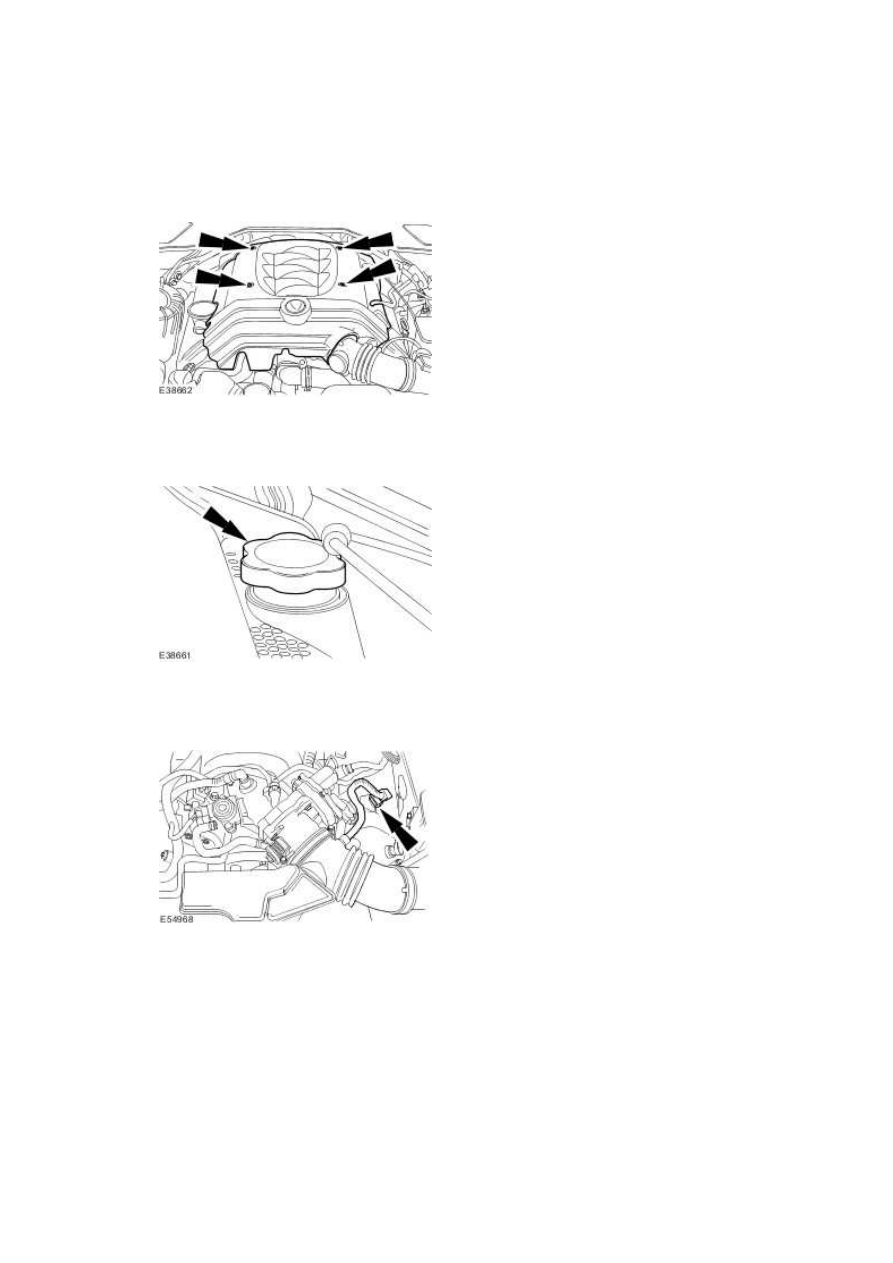

1 . Remove the engine cover.







2 . Install the oil filler cap.







3 . Disconnect the engine breather hose.

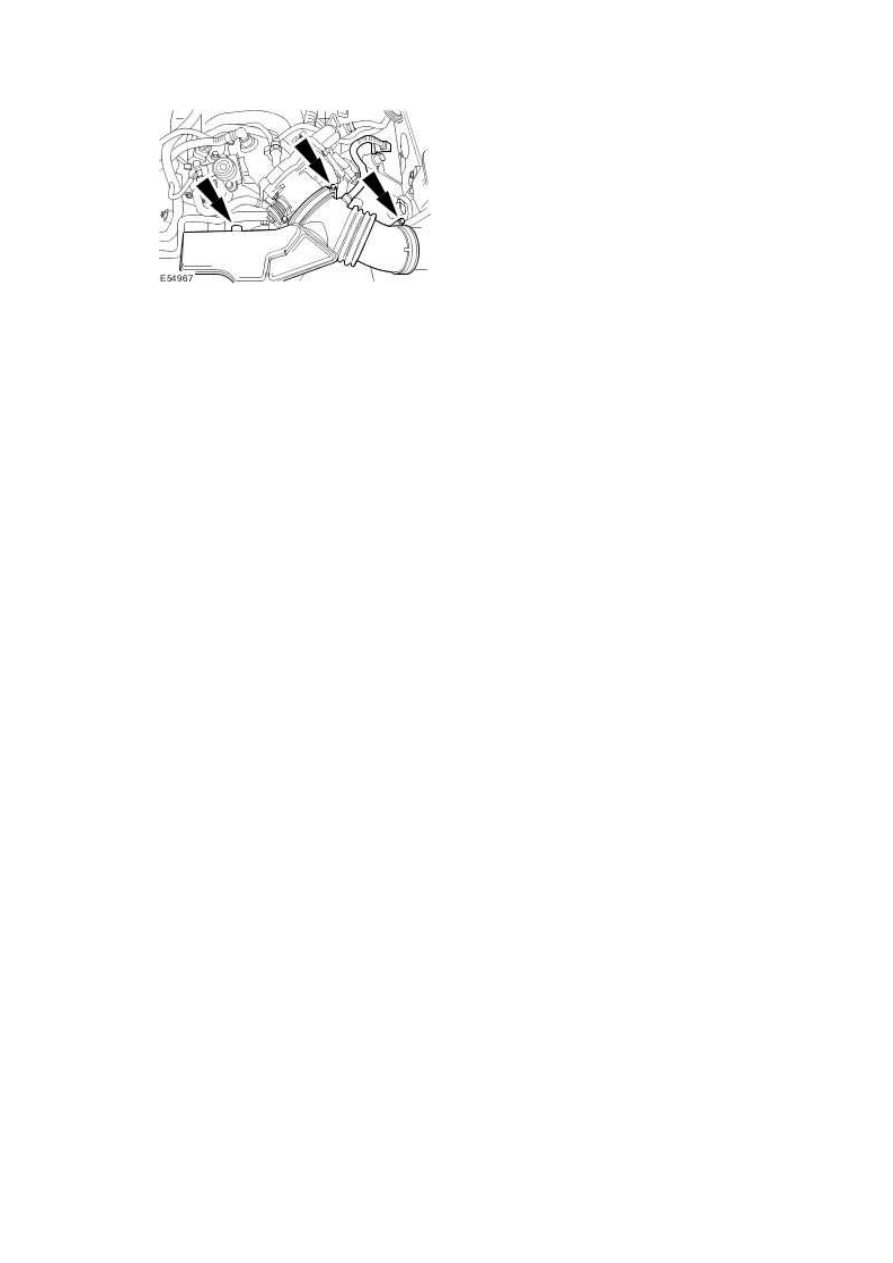

4 . Remove the air cleaner outlet pipe.







Installation



1 . To install, reverse the removal procedure.







www.

Charge Air Cooler

Removal



1 . Remove the supercharger.

For additional information, refer to





2 .

  CAUTION: Make sure no foreign matter enters the cylinder head ports.



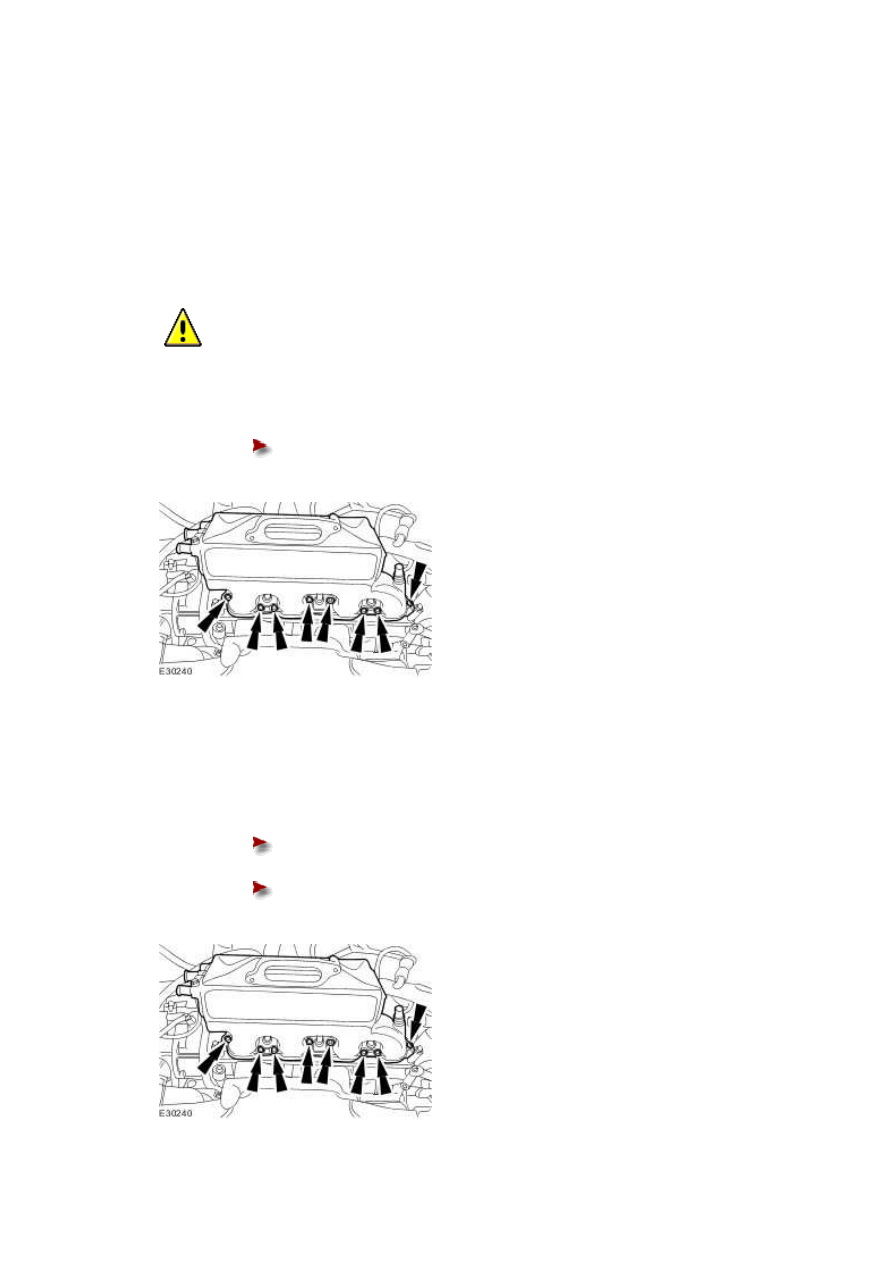

Remove the charge air cooler.





Remove and discard the charge air cooler gasket.











Installation



1 . Install the charge air cooler.





Install a new charge air cooler gasket.







Tighten to 13 Nm.











2 . Install the supercharger.

For additional information, refer to

Supercharger - VIN Range: G00442-
>G45703 (18.50.15)

Installation



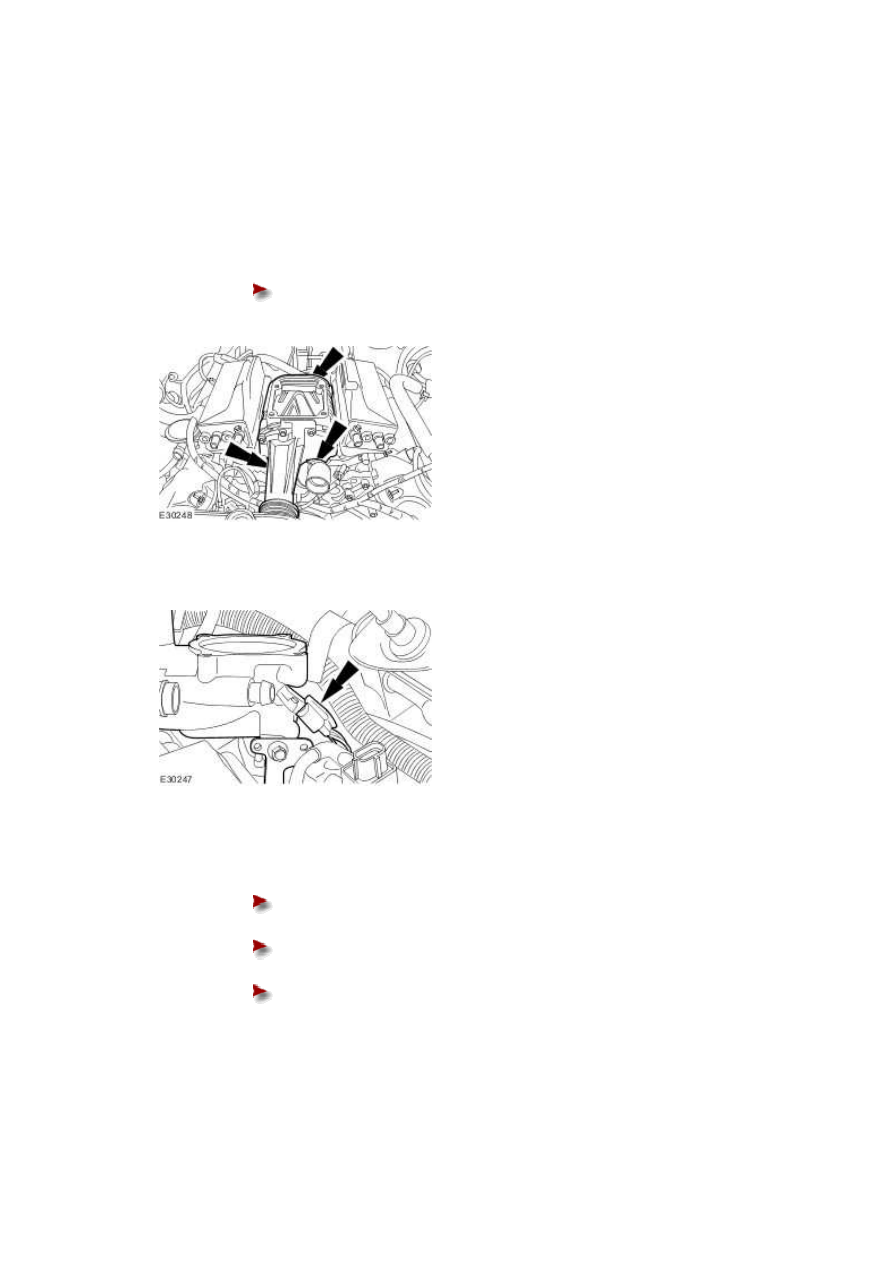

1 . Install the supercharger.





Tighten to 24 Nm.











2 . Connect the manifold absolute pressure (MAP) sensor.







3 . Install the air intake elbow.





Install a new gasket.







Install new retaining bolt seals.







Tighten to 24 Nm.
