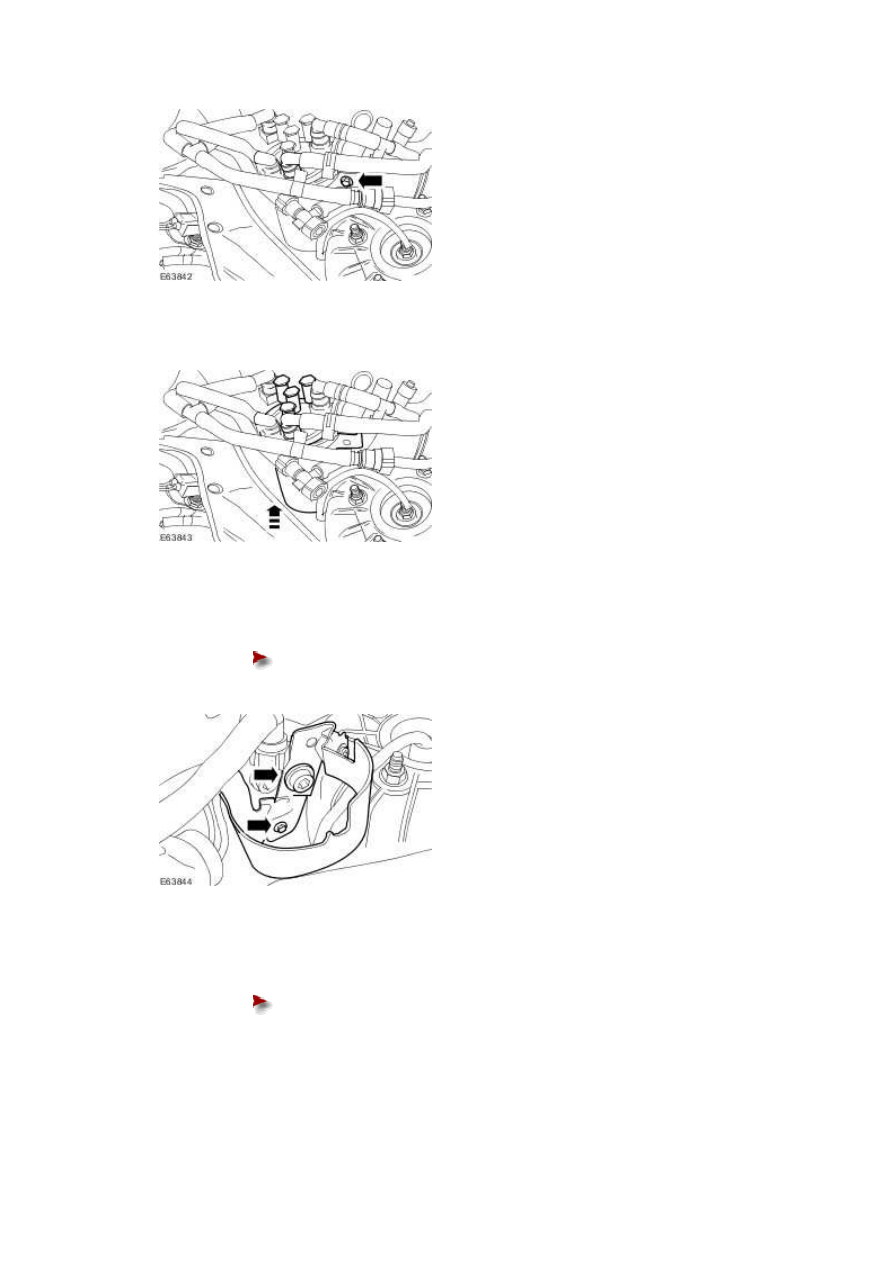

7 . Remove the fuel filter from the retaining bracket.







8 . Remove the fuel filter retaining bracket.





Remove the retaining bolts.











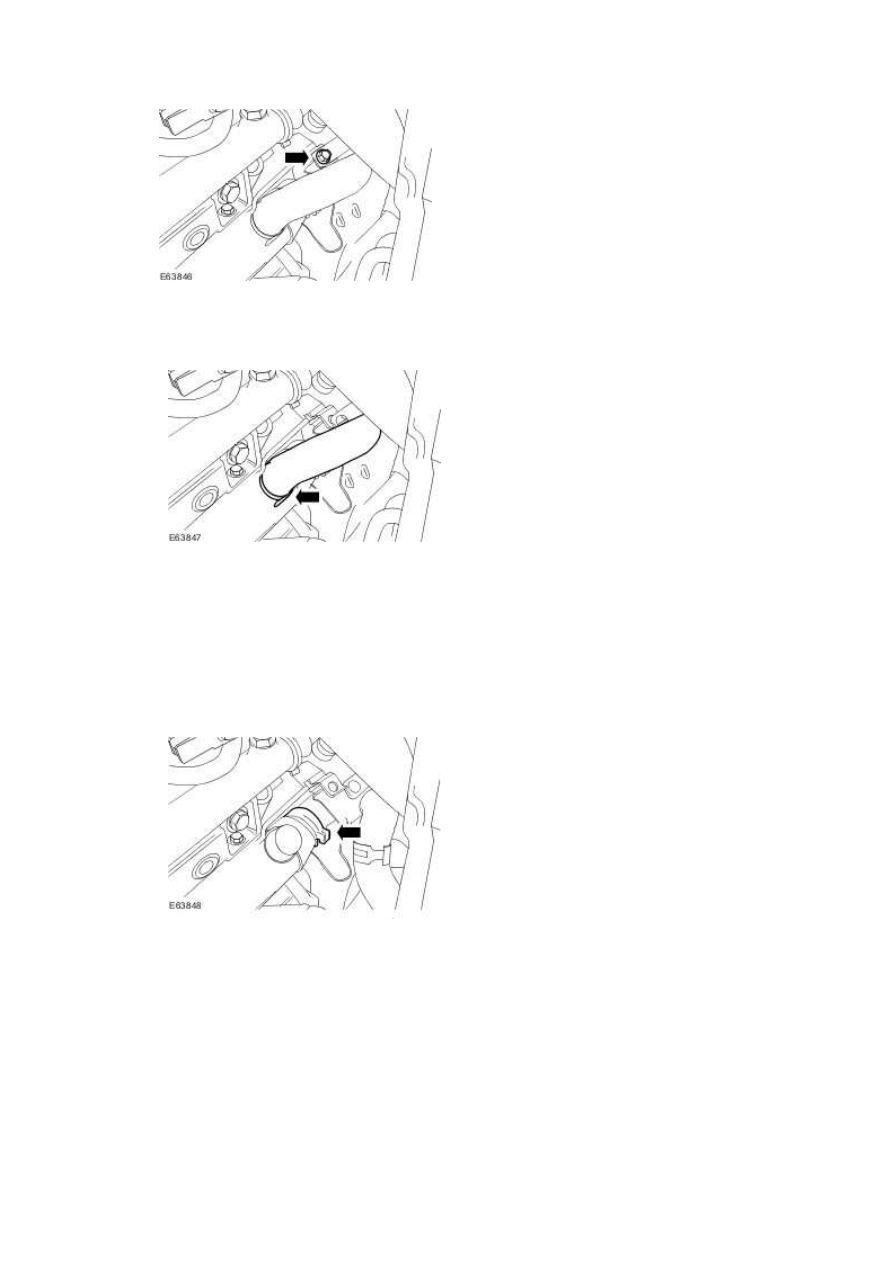

9 . Detach the EGR valve coolant outlet hose.





Remove the retaining bolt.











10 . Disconnect the EGR valve coolant outlet hose.







11 . NOTE:





Discard the EGR valve inlet tube securing clip.



Remove the EGR valve inlet tube securing clip.







12 . Detach the vent hose.

www.







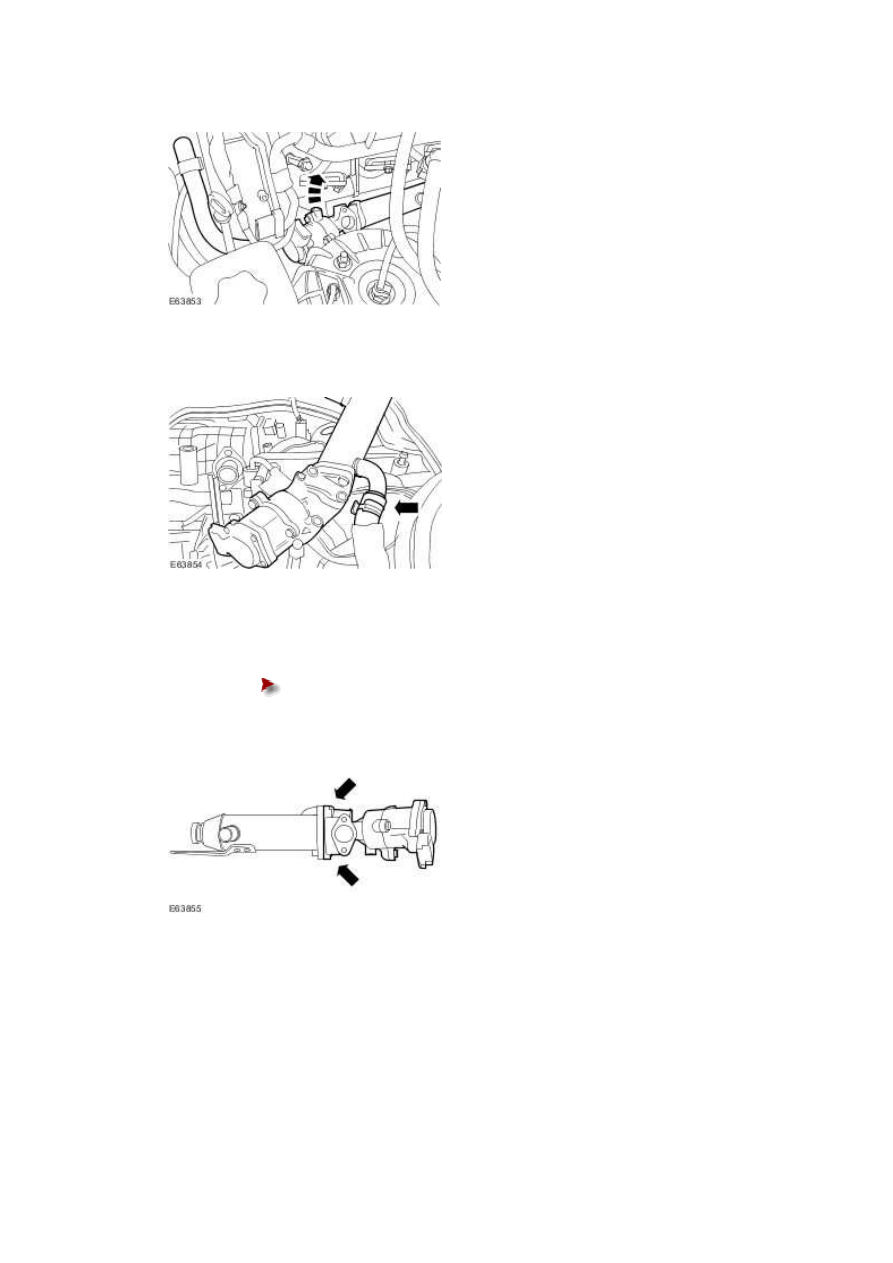

13 . Detach the coolant inlet hose from the timing cover.







14 . Disconnect the coolant inlet hose.







15 . Remove the EGR valve and cooler assembly securing bolts.







16 . Reposition the EGR valve and cooler assembly.







17 . Remove the EGR valve and cooler assembly.







18 . Remove the EGR valve.





Remove and discard the gasket.











Installation



1 . NOTE:





Install a new gasket.



www.
