Jaguar XJ (X350). Manual - part 799

Removal and installation





Crankcase Vent Oil Separator

Removal

Right-hand drive vehicles



1 . Remove the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel



Left-hand drive vehicles



2 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)

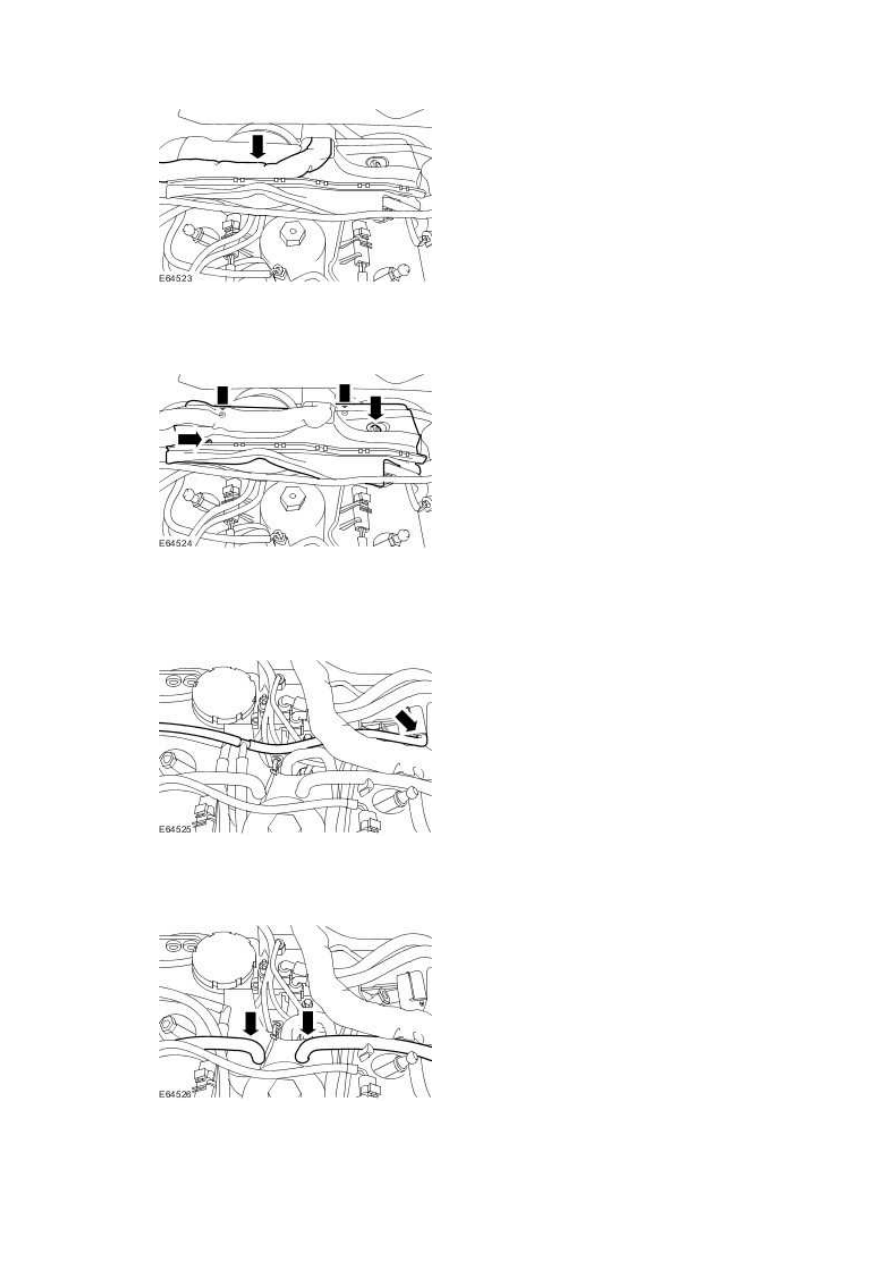

3 . Remove the engine harness cover.







4 . Detach the brake booster vacuum pipe.







5 . Reposition the engine harness from the casing.







6 . Remove the engine harness casing.





All vehicles



7 . Disconnect the left-hand port deactivation vacuum hose.







8 . Detach the crankcase vent oil separator breather hoses.





www.

Left-hand drive vehicles



9

.



NOTE:





Remove and discard the O-ring seal.



Remove the oil filter element housing.





Rotate the oil filter element housing five complete turns counter-

clockwise.







Allow the engine oil to drain from the oil filter element housing for two

minutes.







Remove the oil filter element housing.









All vehicles



10 . NOTE:





Remove and discard the seals.



Remove the crankcase vent oil separator.







Installation

All vehicles



1

.



  CAUTION: Make sure the crankcase vent oil seperator is correctly located on the

alignment dowel before fully seating. Failure to follow this instruction may result in

damage to the component.





Install the crankcase vent oil separator.





Install new seals.









Left-hand drive vehicles



2 . NOTE:





Install a new O-ring seal.



Install the oil filter element housing.





Tighten to 25 Nm.
